पीसीबी के लिए सार्वभौमिक उच्च आवृत्ति इलेक्ट्रोडायनामिक कंपन परीक्षक
Product Details
| आवृत्ति: | 5 हर्ट्ज ~ 3500 हर्ट्ज | प्रयोग: | सिमुलेशन कंपन परीक्षण |
|---|---|---|---|
| कंपन दिशा: | एक्स वाई जेड | मैक्स। रफ़्तार: | 1.6 मी/से |
| चलती कुंडल: | 6.5 किलोग्राम | आवेदन: | पीसीबी |
| प्रमुखता देना |
पीसीबी के लिए इलेक्ट्रोडायनामिक कंपन परीक्षक,उच्च आवृत्ति इलेक्ट्रोडायनामिक कंपन परीक्षक,यूनिवर्सल उच्च आवृत्ति कंपन शेकर |
||
Product Description
पीसीबी के लिए सार्वभौमिक उच्च आवृत्ति इलेक्ट्रोडायनामिक प्रकार कंपन परीक्षक
कंपन परीक्षण में आरएमएस मूल्य क्या है?
कंपन परीक्षण में यह आम तौर पर मांग की जाती है कि एक यादृच्छिक संकेत में आरएमएस मूल्य के तीन गुना के पीक-मूल्य होने चाहिए।एक उत्तेजक द्वारा उत्पादित बल मुख्य रूप से वर्तमान के हीटिंग प्रभाव से सीमित हैयानि आरएमएस मूल्य जबकि पावर एम्पलीफायर रेटिंग पीक मानों से प्रभावित होती है।
संग्रहण के लिए दस्तावेज़ डाउनलोड करें -- यहाँ क्लिक करें ----→ES-3A कंपन परीक्षक.pdf
विद्युत चुम्बकीय कंपन परीक्षण मशीन उच्च गुणवत्ता, उच्च प्रदर्शन और उच्च विश्वसनीयता, परिशुद्धता और सटीकता और सुविधाजनक संचालन के लिए समर्पित है।यह एक परीक्षण मंच है जो सभी प्रकार के परीक्षण विनिर्देशों को पूरा करता है, और आईईसी, एमआईएल-एसटीडी, जेआईएस, एएसटीएम और अन्य विनिर्देशों सहित निष्पादित किया जा सकता है।
उत्पाद की विशेषताएं
* लचीली निलंबन प्रणाली और सीधी रेखा गाइड, मजबूत असर क्षमता, अच्छा मार्गदर्शन प्रदर्शन और उच्च स्थिरता।
* केंद्रीय भार एयरबैग की स्थैतिक कठोरता बड़ी है, गतिशील कठोरता छोटी है, असर क्षमता मजबूत है, और गतिशील प्रदर्शन उत्कृष्ट है।
* त्वरित आत्म-परीक्षण निदान और श्रृंखला सुरक्षा, उच्च सुरक्षा और विश्वसनीयता;
* एयर बैग आइसोलेशन और डम्पिंग डिवाइस वाइब्रेटर को विशेष आधार की आवश्यकता नहीं बनाता है, कंपन तरंग को पूरी तरह से पुनः प्रस्तुत करता है और कंपन संचरण को कम करता है।
* क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफार्मों का अलग-अलग उपयोग करना;
* इसका उपयोग सभी प्रकार के कंपन नियंत्रकों के साथ किया जा सकता है और इसका संचालन सरल है।
पैरामीटरः
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ऊर्ध्वाधर विस्तारित बेंच की विशेषताएंः
VT ऊर्ध्वाधर विस्तारित-बेंच और निर्दिष्ट क्लैंप, सटीक गणना, विस्तृत डिजाइन, यह सुनिश्चित करने के लिए कि ग्राहक ने सही के अनुसार सबसे अच्छा प्रदर्शन प्राप्त किया

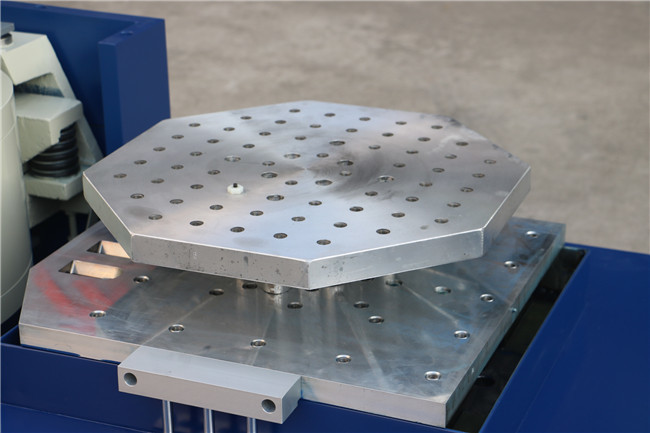

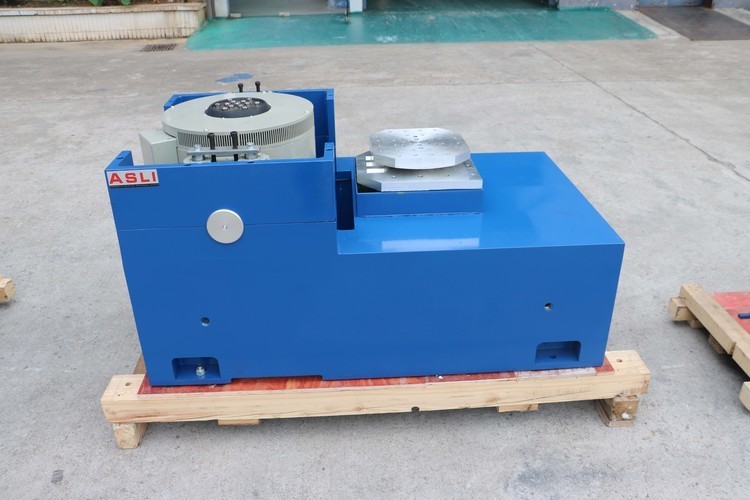

क्षैतिज स्टैंड विशेषताएंः
छोटे लोडिंग बेंच के भीतर उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए, पूरी मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए।
क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार के होते हैं, जिनकी संरचना उत्तम होती है, स्थापित करने और समायोजित करने में सुविधा होती है।
स्थिर दबाव ट्रैक, वी के आकार का, ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता के साथ।
अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।

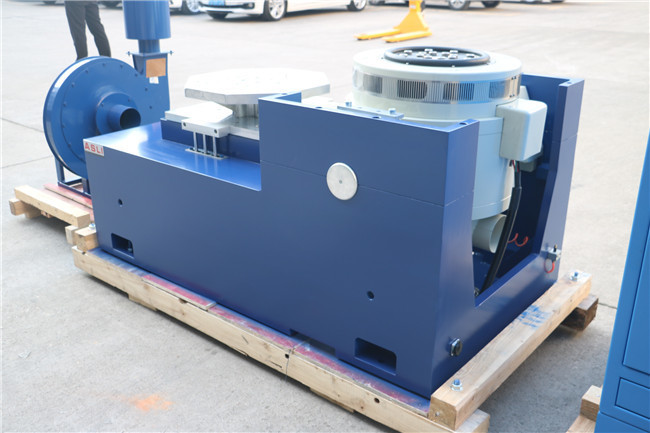

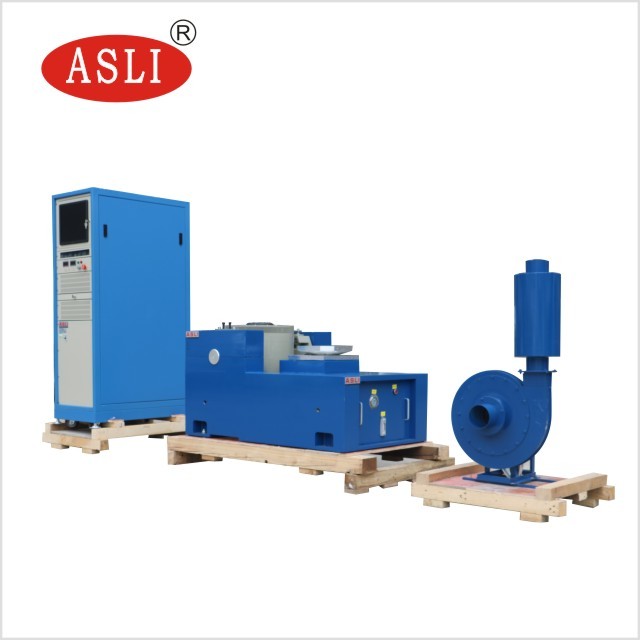

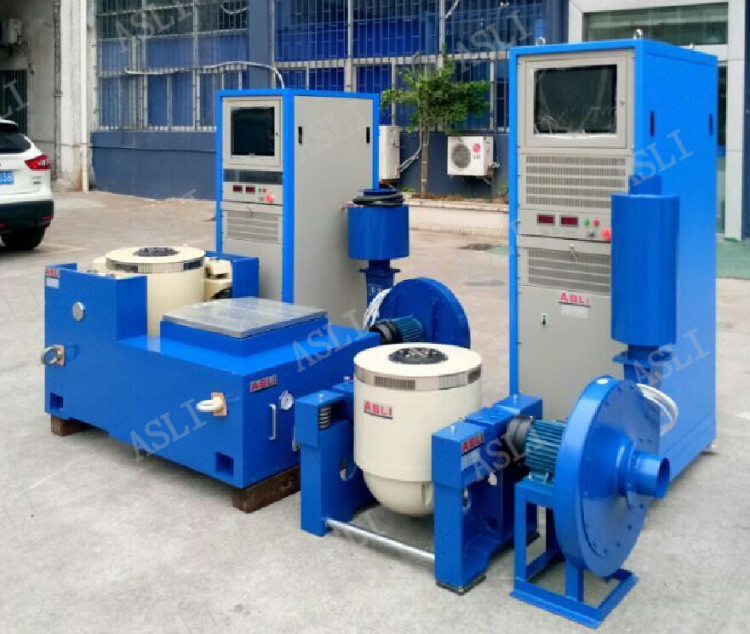

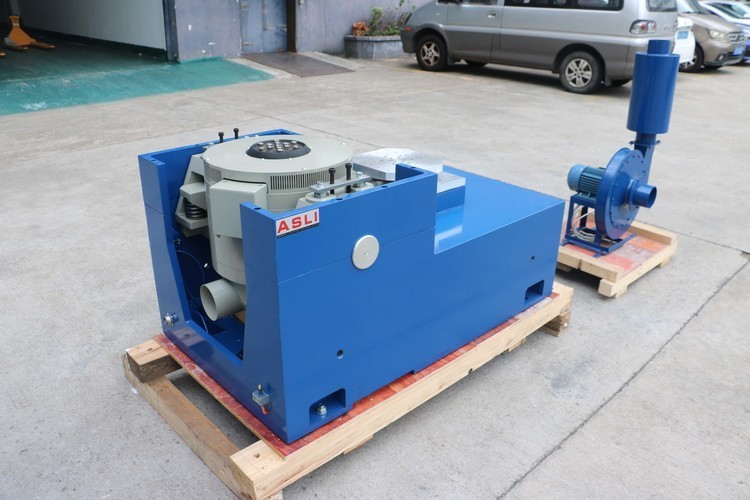

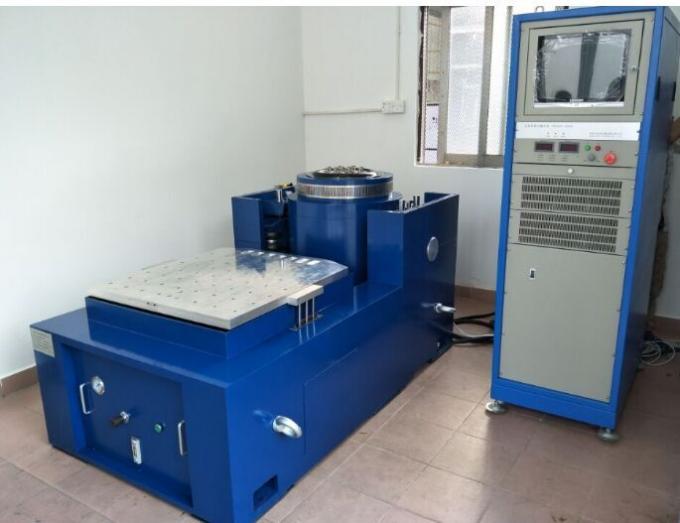

संदर्भ के लिए चित्रः
संबंधित उत्पाद:
 |
 |
 |

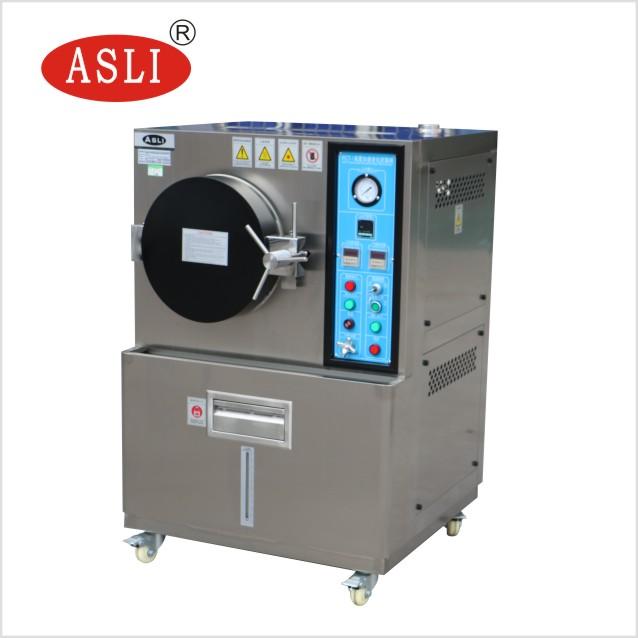

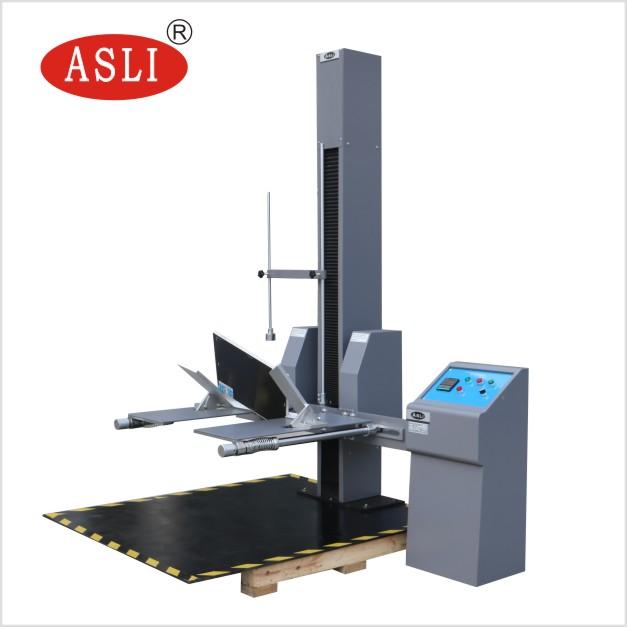

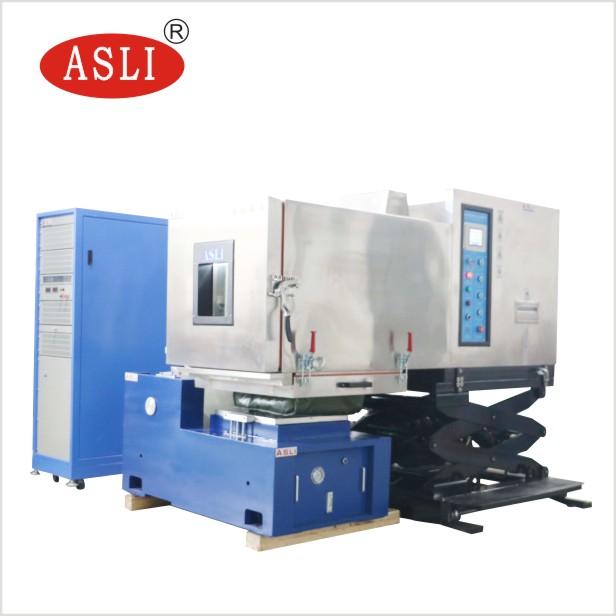

| पीसीटी परीक्षण कक्ष | ड्रॉप टेस्ट मशीन | तापमान आर्द्रता कंपन शेकर |
