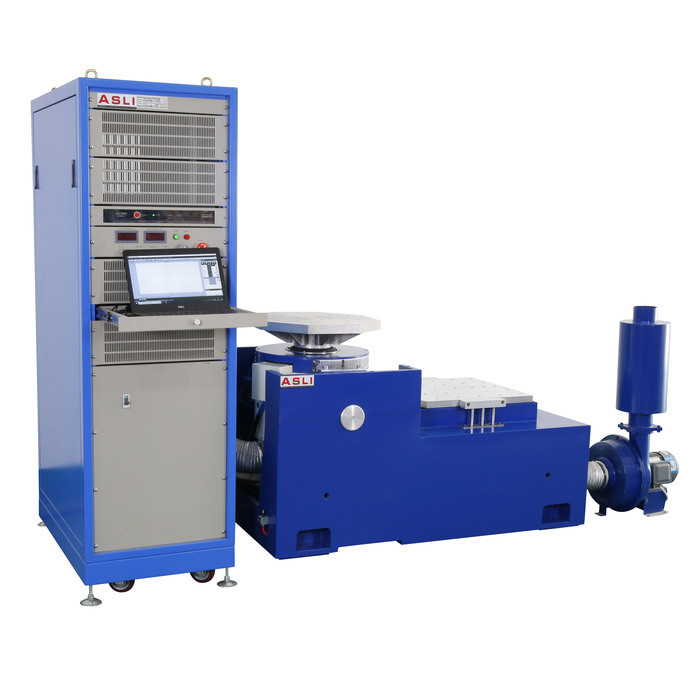

DO-160 औद्योगिक विद्युत उपकरण इलेक्ट्रोडायनामिक प्रकार कंपन परीक्षक
कंपन परीक्षण कैसे मदद करता है?
कंपन परीक्षण उन परिस्थितियों को दोहराकर किया जाता है (परीक्षण वातावरण में) जिनसे एक उत्पाद, मशीन या संरचना अपने जीवनकाल के दौरान गुजर सकती है या देख सकती है,पारगमन के दौरान और संचालन के दौरान स्थितियों सहितइस प्रकार कंपन परीक्षण से प्रदर्शन संबंधी समस्याएं और संभावित विफलताएं शुरू होने या होने से पहले ही दूर हो जाती हैं।
इसके अलावा, तेल एवं गैस, विद्युत उत्पादन, धातु एवं खनन आदि जैसे उत्पादन गहन उद्योगों में,किसी भी मशीनरी या उपकरण की विफलता या डाउनटाइम से दक्षता में कमी और उच्च उत्पादन लागत और असुरक्षित कार्य वातावरण भी होता है।इसलिए इन उद्योगों को निरंतर और नियमित कंपन परीक्षण की आवश्यकता होती है।
संग्रहण के लिए दस्तावेज़ डाउनलोड करें -- यहाँ क्लिक करें ----→कंपन परीक्षण उपकरण ES-10.pdf
DO-160 औद्योगिक विद्युत उपकरण इलेक्ट्रोडायनामिक प्रकार कंपन परीक्षक के लिए कृपया नीचे के लिए तैयार और अपनी जांच भेजने के लिए, हम आप उपयुक्त मॉडल की सिफारिश करने में मदद मिलेगी
नमूने का वर्णन
नमूना परीक्षण द्रव्यमान
नमूना आयाम
परीक्षण प्रोफ़ाइल यदि उपलब्ध हो
परीक्षण का अधिकतम त्वरण
एक्स, वाई, जेड दिशा परीक्षण या केवल जेड दिशा परीक्षण
प्रदर्शन में मॉडल विनिर्देश
| सिस्टम विनिर्देश | |||
| सिस्टम मॉडलः | ES-10 | ||
| आवृत्ति सीमाः | 3~3500 | ||
| नामित बल | सीनस एन | 10000 | |
| यादृच्छिक N | 20000 | ||
| झटका N | 20000 | ||
| अधिकतम एसी। | सीनस (m/s2) | 1000 | |
| यादृच्छिक (m/s2 rms) | 1000 | ||
| सदमे ((m/s2) | 2000 | ||
| अधिकतम वेल. | सीनस (m/s2) | 1.8 | |
| सदमे ((m/s2) | 1.8 | ||
| अधिकतम डिस्प. | अधिकतम यात्रा मिमी (पी-पी) |
51 | |

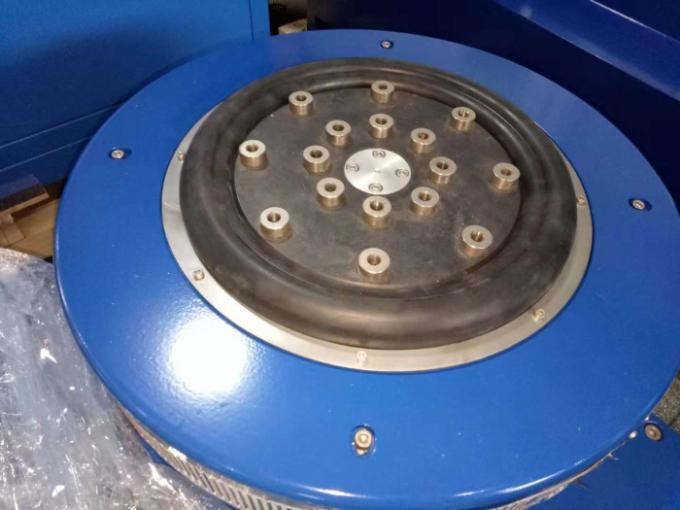

| चलती कॉइल | 12 किलो | ||
| चलती कॉइल का आयाम | व्यास 240 मिमी | ||
| अधिकतम भारः | 270 किलो | ||
अन्य उपलब्ध कंपन शेकर चयन
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
यादृच्छिक परीक्षण के लिए कंपन उदाहरण
विशेषताएं:
1उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर चलती है ताकि उच्च विश्वसनीयता का गतिशील चक्र सुनिश्चित हो सके।
6. नली का नया डिजाइन और शीतलन प्रभाव को बढ़ाना।
7स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।

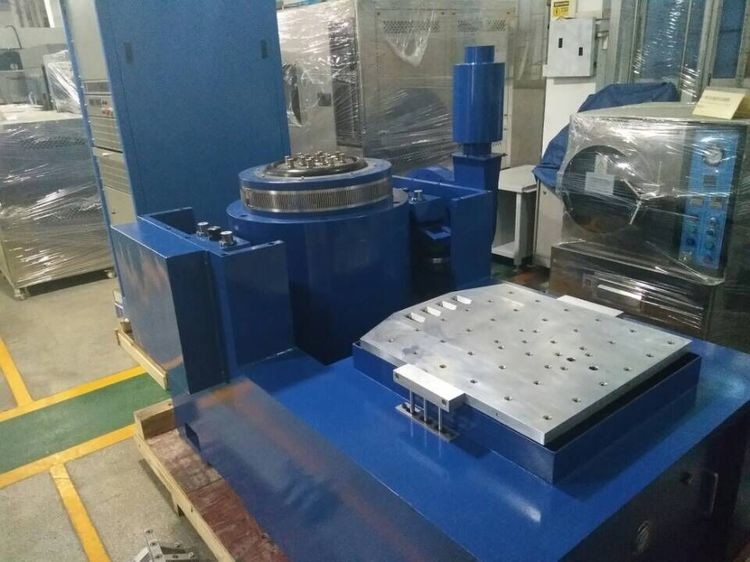

क्षैतिज कंपन तालिका के तकनीकी मापदंड (X,Y अक्ष परीक्षण)

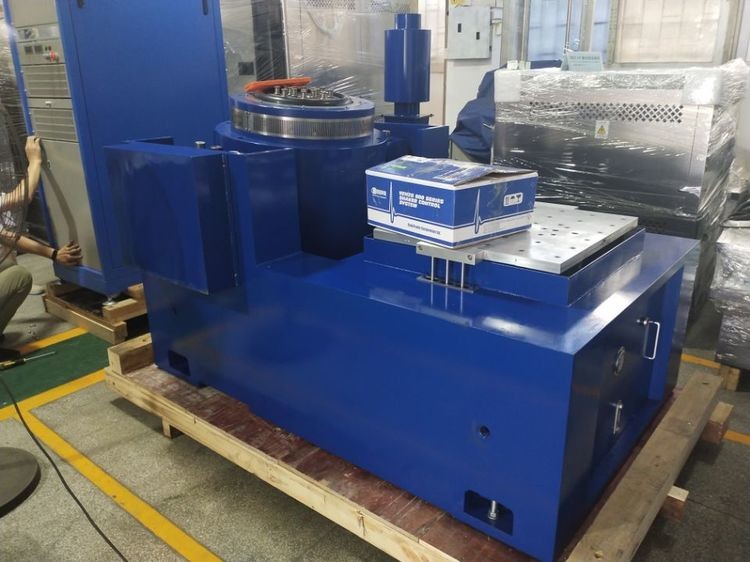

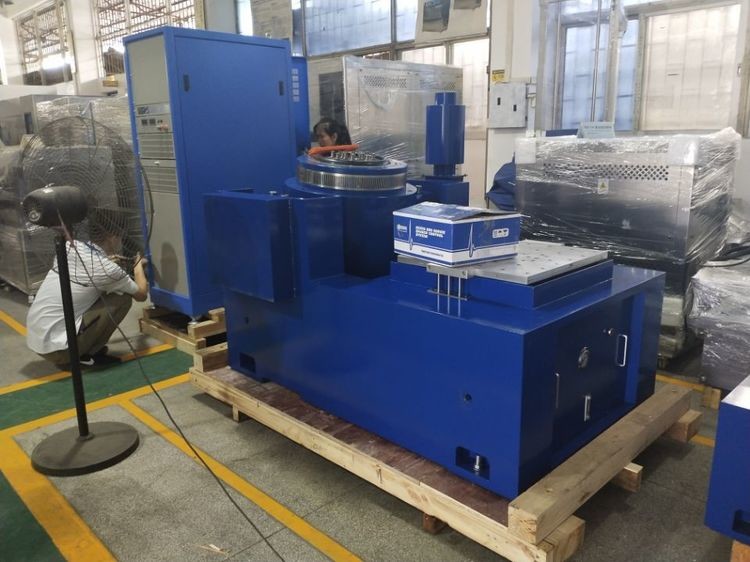

संदर्भ के लिए चित्रः

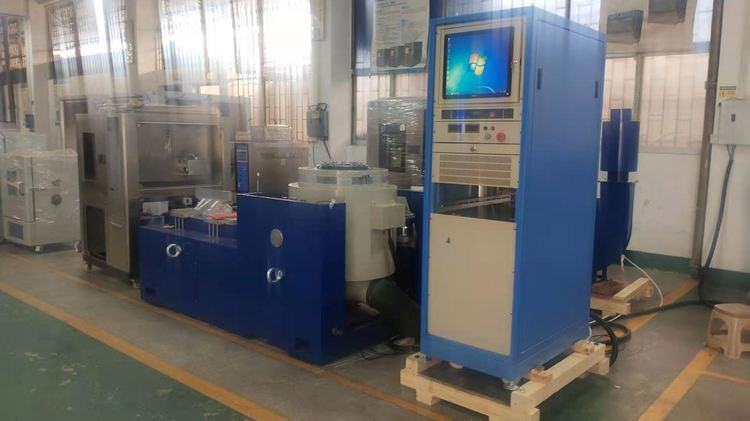

अधिक संदर्भ:
पैकिंग विवरण:
