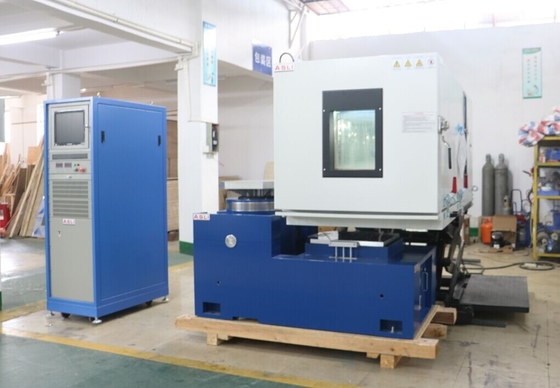

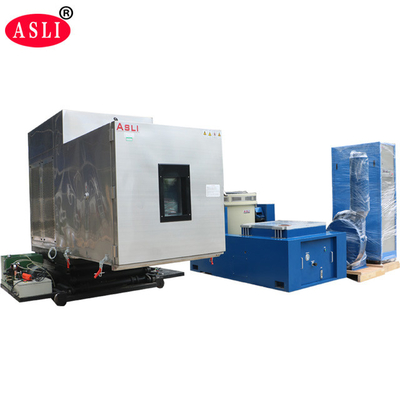

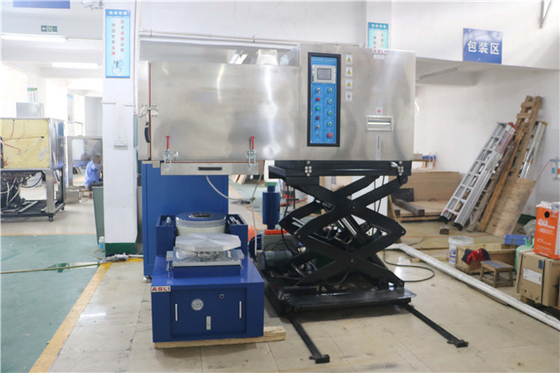

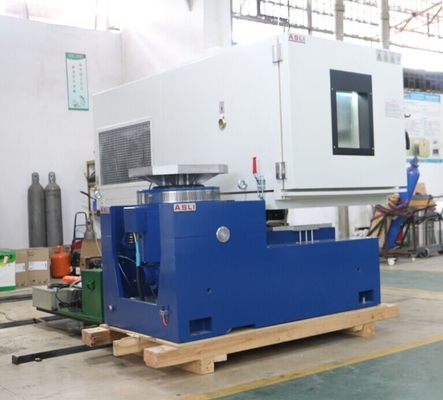

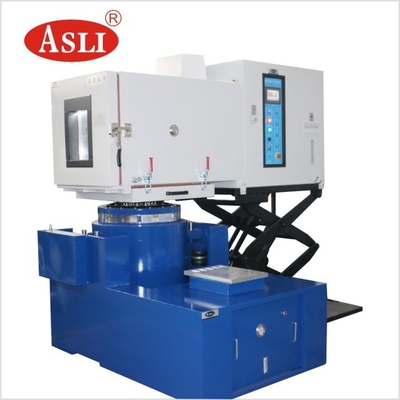

एबीएस सेंसर के लिए प्रोग्राम करने योग्य तापमान आर्द्रता कंपन कक्ष आईएसओ 16750-1 परीक्षण
एएसएलआई तापमान आर्द्रता कंपन कक्ष क्यों चुनें?
1परीक्षण कक्ष और प्रशीतन प्रणाली का एक संयुक्त संरचना कॉम्पैक्ट और सुरुचिपूर्ण डिजाइन; स्वतंत्र कंसोल
2. इसे संचालित करने के लिए सुविधाजनक बनाने के लिए; मूल प्रशीतन कंप्रेसर इकाई और इसके मुख्य सामान विदेशों से आयात किए जाते हैं
3. आयातित एलसीडी रंग टच स्क्रीन नियंत्रक तापमान आर्द्रता कार्यक्रमों की ऑटोमोबाइल नियंत्रण करने में सक्षम;
4R232 दूरसंचार इंटरफ़ेस के साथ। ग्राहक की अनूठी मांगों को पूरा करने के लिए, उपयोगकर्ता यह सुनिश्चित करने के लिए कंपन परीक्षण बेंच के विभिन्न मॉडलों में से चुन सकते हैं कि अच्छे ठंडा के अलावा
5गर्मी और हवा सील प्रणाली, इस कंपन बेंच भी यांत्रिक कंपन के उल्लेखनीय प्रभाव का दावा करेगा
विश्वसनीयता परीक्षण उपकरण, झटके कंपन
तकनीकी मापदंडः
| मॉडल | THV-408 ((A~F) |
| आंतरिक आयाम | W600×H850×D800 ((मिमी) |
| बाहरी आयाम | W850×H1950×D2100 ((मिमी) |
| तापमान सीमा | निम्न तापमानः ((A:25oC; B:0oC; C:-20oC ; D: -40oC; E: -60oC; F: -70oC) उच्च तापमान:100oC(150oC) |
| आर्द्रता सीमा | 20%~98% आर.एच. ((10%-98% आर.एच. / 5%-98% आर.एच. एक विशेष वैकल्पिक स्थिति है, Dehumidifier की जरूरत है) |
|
विश्लेषणात्मक सटीकता वितरण तापमान और आर्द्रता |
0.1oC; 0.1% आर.एच/±2.0oC; ±3.0% आर.एच. |
|
नियंत्रण सटीकता तापमान का और आर्द्रता |
±0.5oC; ±2.5% आर.एच. |
|
तापमान बढ़ना/घटना गति दर |
तापमान में वृद्धि लगभग 0.1~3.0°C/मिनट / तापमान में गिरावट लगभग 0.1~1.5°C/मिनट; (गति घटने की दर Min.1.5oC/मिनट एक विशेष वैकल्पिक स्थिति है) |
|
आंतरिक और बाहरी सामग्री |
आंतरिक बॉक्स की सामग्री SUS 304# स्टेनलेस स्टील है, बाहरी बॉक्स स्टेनलेस स्टील या SEE कोल्ड रोल्ड स्टील पेंट लेपित। |
| इन्सुलेशन सामग्री | उच्च तापमान प्रतिरोधी, उच्च घनत्व, फोर्मेट क्लोरीन, एथिल एसीटम फोम इन्सुलेशन सामग्री |
| शीतलन प्रणाली | पवन शीतलन या जल शीतलन/एकल खंड कंप्रेसर ((-40oC, दोहरे खंड कंप्रेसर -70oC) |
| सुरक्षा उपकरण |
फ्यूज मुक्त स्विच, कंप्रेसर के लिए अधिभार संरक्षण स्विच,उच्च और निम्न वोल्टेज शीतलक सुरक्षा स्विच, अत्यधिक आर्द्रता और अत्यधिक तापमान सुरक्षा स्विच, फ्यूज, दोष चेतावनी प्रणाली, जल संक्षिप्त भंडारण चेतावनी संरक्षण |
| वैकल्पिक सामान | ऑपरेशन छेद के साथ आंतरिक दरवाजा ((वैकल्पिक), रिकॉर्डर ((वैकल्पिक), जल शोधक, Dehumidifier |
|
कंपन परीक्षण उपकरण |
ग्राहक के परीक्षण की स्थिति, तकनीकी मापदंडों के अनुसार उचित कंपन परीक्षण बेंच चुनें कृपया इलेक्ट्रोडायनामिक्स ले लो |
| शक्ति | AC380V 3 वाक्यांश 5 पंक्तियाँ, 50/60 हर्ट्ज |
| नाम | पैकिंग कंपन तालिका/ऑटो पार्ट्स के लिए कंपन तालिका परीक्षक | ||||||||
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति ((m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
