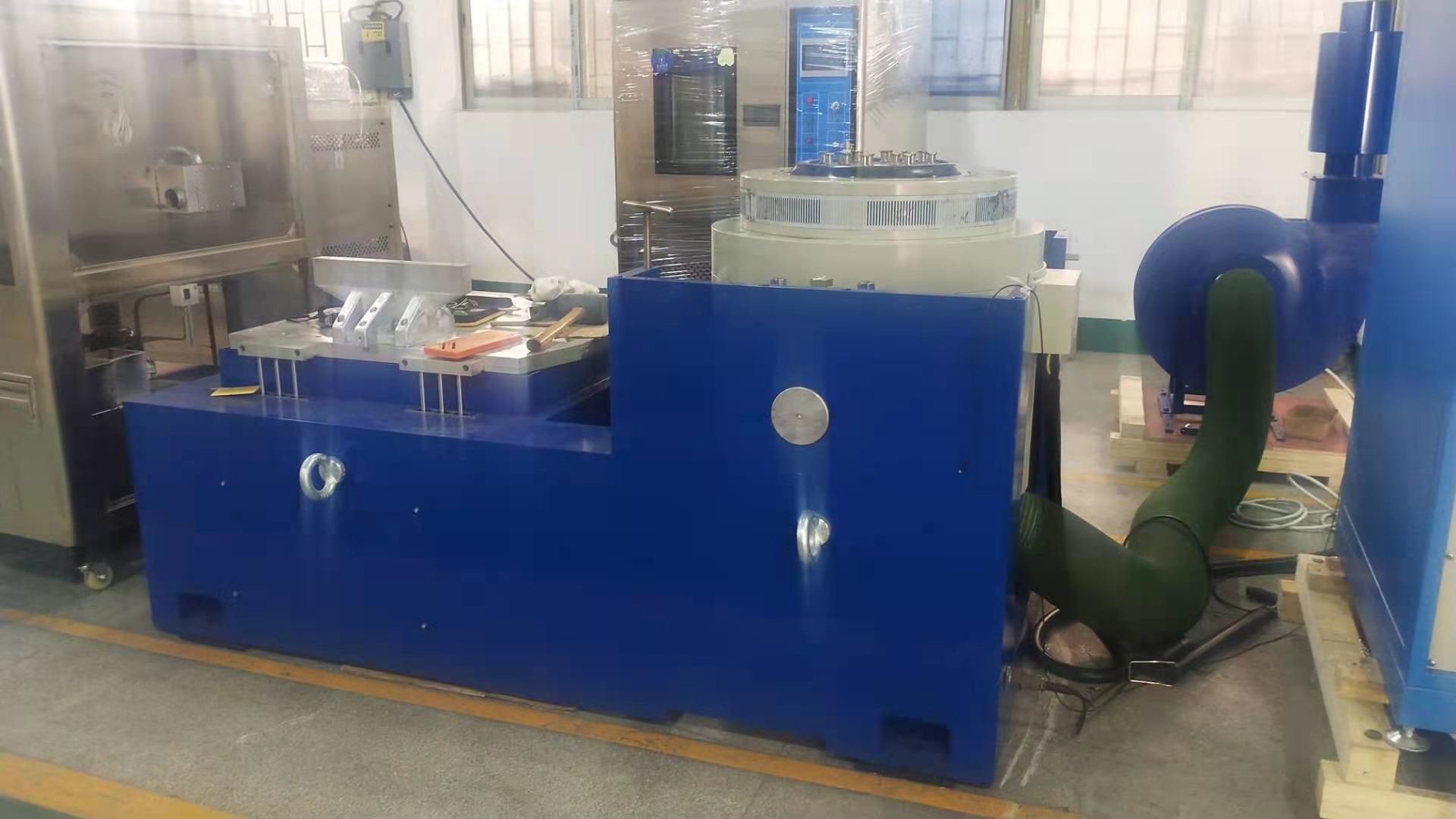

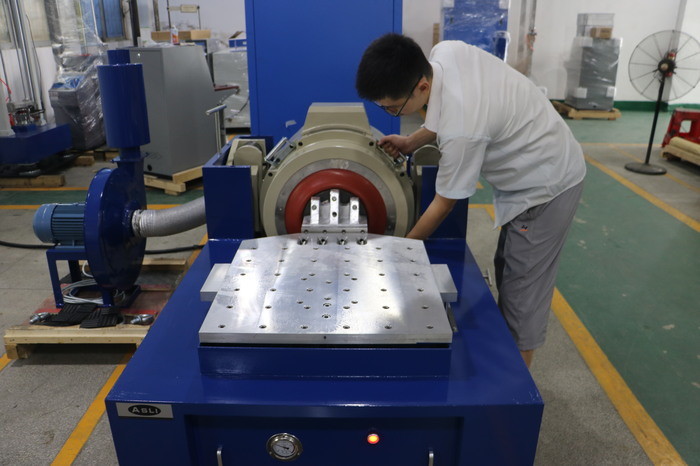

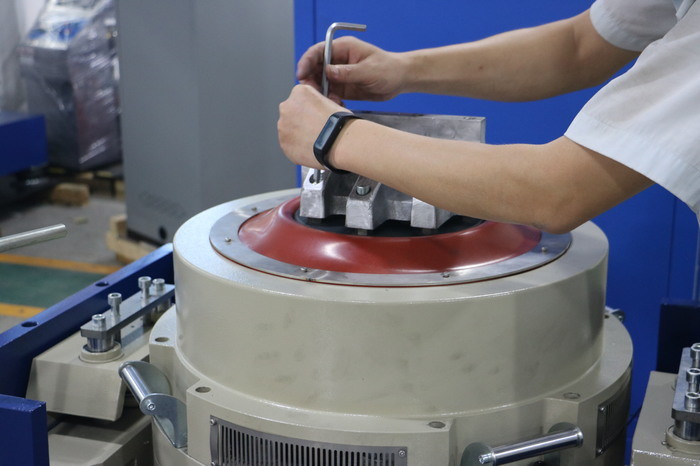

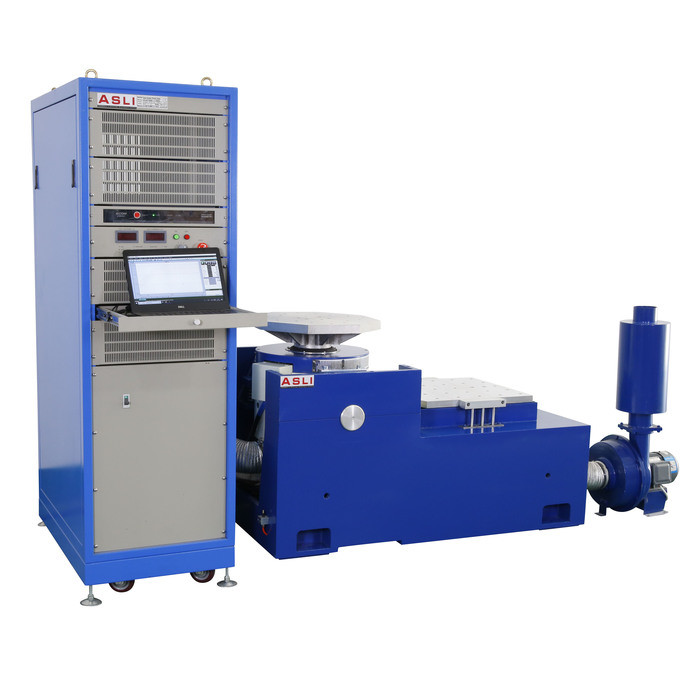

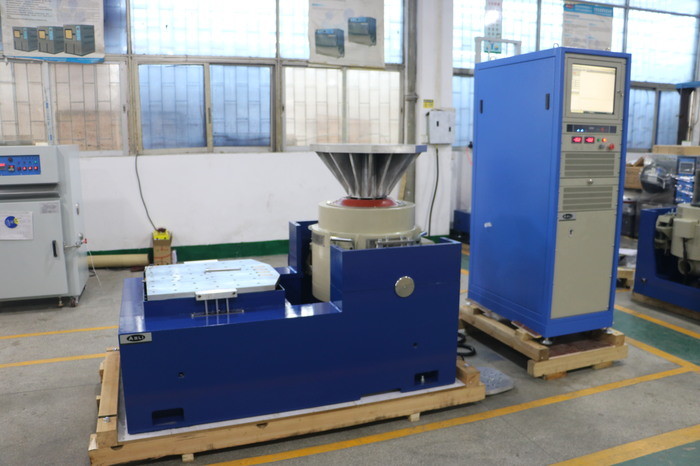

शॉक प्रतिक्रिया स्पेक्ट्रम के साथ त्वरित कंपन परीक्षण के लिए साइनोसाइडल कंपन परीक्षण मशीन
कंपन परीक्षण मशीन का क्या उपयोग है?
उच्च आवृत्ति कंपन शेकर ने 'डबल-चुंबकीय सर्किट संरचना', 'स्व-जनित कंकाल कार्रवाई सर्कल', 'एयरबोर्न सपोर्ट' और 'रोलर लेयरिंग और रैखिक मार्गदर्शन' को अपनाया,"ट्रूनियन आइसोलेशन" उन्नत आधुनिक प्रौद्योगिकी और विशेष प्रौद्योगिकी, X, Y, Z तीन अक्षीय साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षणों में पूरा किया जा सकता है, जिसे शास्त्रीय (आधा-साइन) पल्स और सदमे प्रतिक्रिया स्पेक्ट्रम परीक्षण द्वारा पूरा किया जाना है।यह व्यापक रूप से राष्ट्रीय रक्षा में प्रयोग किया जाता है, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरण और अन्य क्षेत्र।
पैरामीटरः
(1) नामित बलः साइन बल 6000N; यादृच्छिक बल 6000N; झटका बल 12000N;
(2) आवृत्ति रेंजः 5 हर्ट्ज से 3500 हर्ट्ज तक, स्थिर आवृत्ति, आगे और पीछे झांकना, साइन, यादृच्छिक, झटका
(3) स्वीप-फ्रीक्वेंसी मोडः रैखिक, लघुगणकीय, आगे और पीछे स्वीप, निश्चित आवृत्ति
(4) स्वीप-फ्रीक्वेंसी टाइम्सः 1 से 32767
(5) स्वीप-फ्रीक्वेंसी समयः फिक्स्ड फ्रीक्वेंसी/एकल 1-3600 मिनट, स्वीप-फ्रीक्वेंसी वक्र प्रदर्शित किया जा सकता है।
(6) अधिकतम त्वरण 1000 मीटर/सेकंड2(नॉन लोड)
(7) अधिकतम भार 180 किलो
(8) अधिकतम विस्थापनः 25 मिमी पीपी (बिना भार के), दोहरी चोटी
(9) प्रभाव विस्थापनः 25 मिमी
(10) चलती कॉइल का वजनः 6.5 किलोग्राम
(11) कंपन दिशाएंः ऊर्ध्वाधर
(12) कंपन तरंगः सीनस, यादृच्छिक, झटका
(13) चलती कॉइल का व्यास: Φ230 मिमी
(14) कंपन प्रणाली आयाम ((मिमी): W850xH750xD550mm
(15) कंपन प्रणाली वजनः 590kg
2-2 कंपन घटकों का विवरण
(1) कंपन जनरेटर 1 सेट
(2) कंपन नियंत्रक 1 सेट
(3) संचार कनेक्शन कक्ष 1 सेट
(4) DA-6 पावर एम्पलीफायर 1 सेट
(5) ड्राइवर सॉफ्टवेयर 1 सेट
(7) ड्राइवर सॉफ्टवेयर 1 सेट
(8) शीतलन प्रणाली 1 सेट
(9) औद्योगिक कंप्यूटर 1 सेट
तकनीकी मापदंडः
| नाम | पैकिंग कंपन तालिका/ऑटो पार्ट्स के लिए कंपन तालिका परीक्षक | ||||||||
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति ((m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
