ES-10 यांत्रिक कंपन परीक्षण प्रणाली.pdf
उच्च निम्न आवृत्ति कंपन परीक्षण के लिए सदमे और कंपन परीक्षण उपकरण
परीक्षण आवश्यकताएँः
1IEC62133
2. UL1642
3. UN38.3
4. GB31241
5. MIL-STD-810
6. DO-160
उच्च आवृत्ति पैकेज सिम्युलेटेड परिवहन कंपन मशीनपूरी तरह से मानक डिजाइन बैटरी से संबंधित परीक्षण के अनुसार, बैटरी के कंपन परीक्षण की निश्चित स्थिति में सिमुलेशन,बैटरी या बैटरी पैक कंपन तालिका पर तय है, निर्धारित आवृत्ति, त्वरण और विस्थापन मोड के अनुसार बैटरी के नमूना कंपन के साथ तीन परस्पर लंबवत दिशाओं में मापी गई बैटरी को रिसाव नहीं होना चाहिए,हिम्मत मत हारो, नहीं टूटा, कोई आग और विस्फोट नहीं।
तकनीकी मापदंडः
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
कंपन परीक्षण मशीन की संरचनाः
कंपन परीक्षण बेंच, पावर एम्पलीफायर, शीतलन पंखे, स्लिप टेबल, ऊर्ध्वाधर विस्तारक
क्षैतिज स्टैंड विशेषताएंः
छोटे लोडिंग बेंच के भीतर उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए, पूरी मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार।
क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार के होते हैं, जिनमें सही संरचना होती है, स्थापना और समायोजन में सुविधा होती है।
स्थिर दबाव ट्रैक, वी के आकार का, ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता के साथ।
अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
ऊर्ध्वाधर विस्तारित बेंच की विशेषताएंः
VT ऊर्ध्वाधर विस्तारित-बेंच और निर्दिष्ट क्लैंप, सटीक गणना, विस्तृत डिजाइन, सुनिश्चित करने के लिए ग्राहक सही के अनुसार सबसे अच्छा प्रदर्शन प्राप्त
विशेषताएं:
1उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर चलती है ताकि उच्च विश्वसनीयता का गतिशील चक्र सुनिश्चित हो सके।
6. नली का नया डिजाइन और शीतलन प्रभाव को बढ़ाना।
7स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका असर क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।

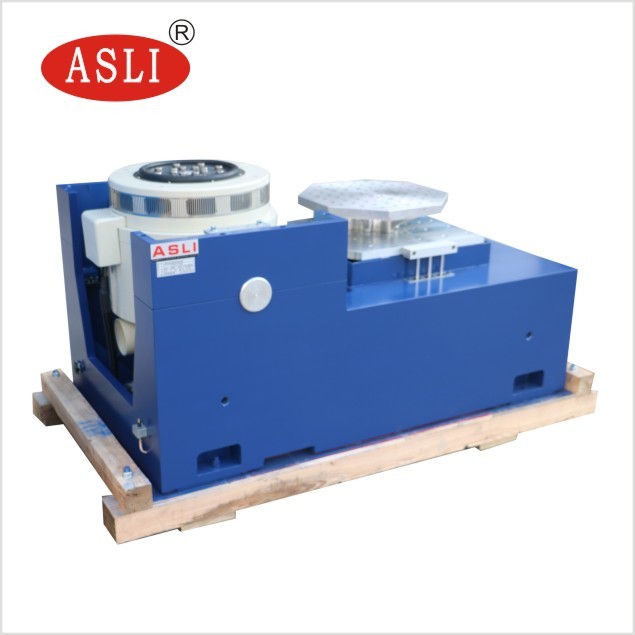

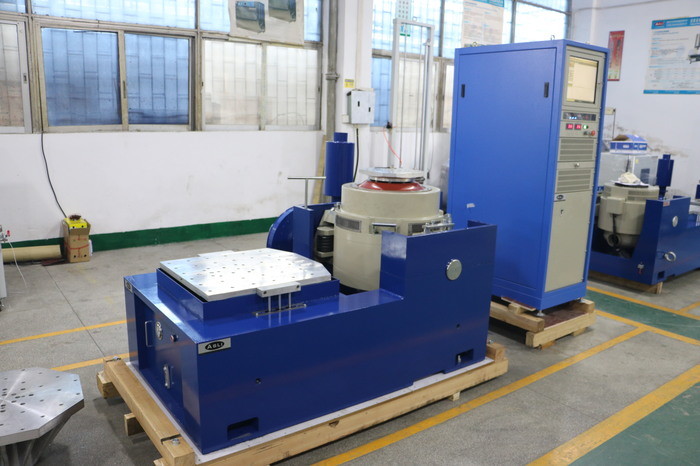

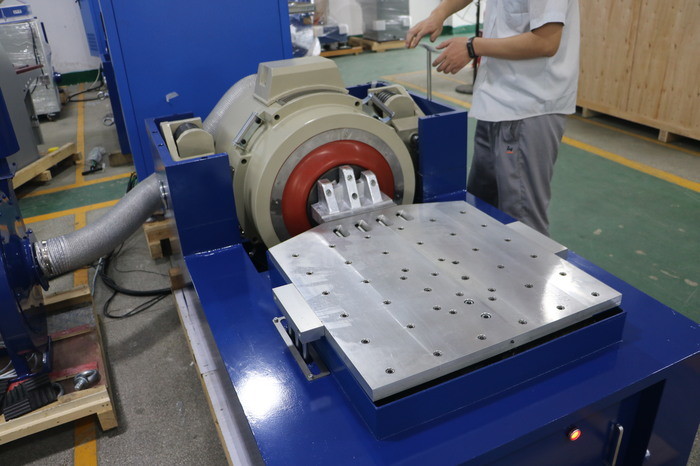

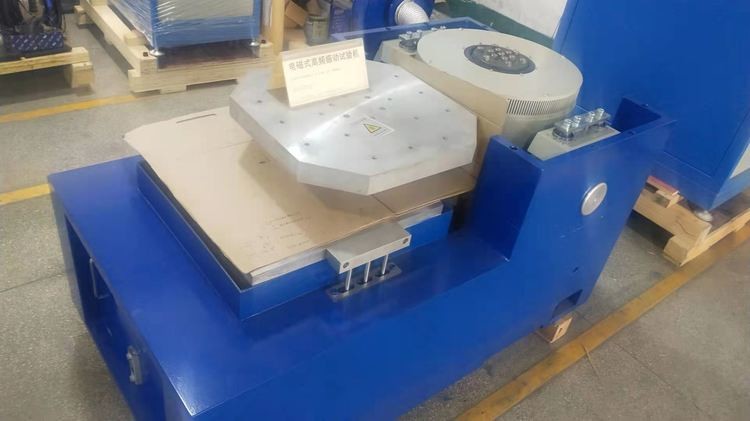

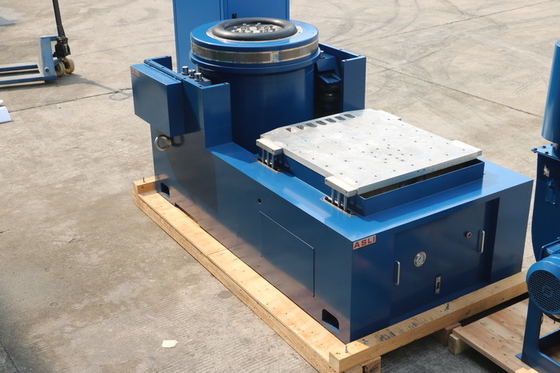

संदर्भ के लिए चित्रः
