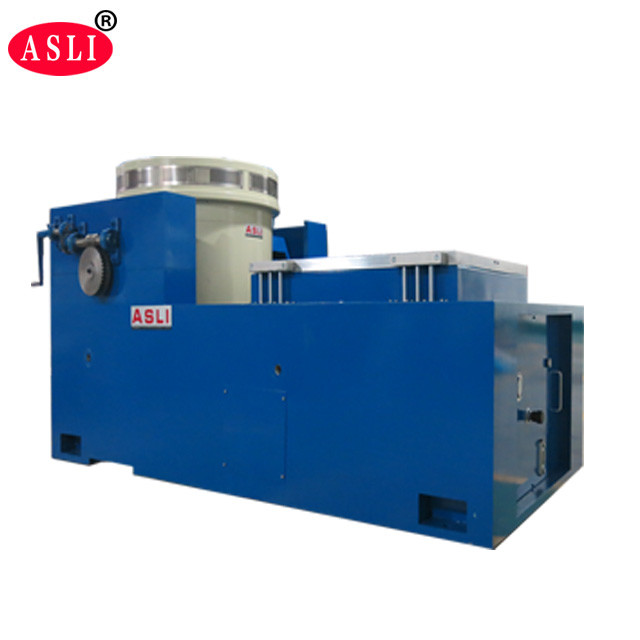

1000 x 1000mm वाइब्रेटिंग टेबल के साथ एयर कूल्ड 40KN वाइब्रेशन शेकर टेस्ट सिस्टम
Product Details
| साइन फोर्स: | 40kn | रफ़्तार: | 1.8 मीटर/एस |
|---|---|---|---|
| विस्थापन: | 51 मिमी | आवृत्ति: | 3 ~ 2000 हर्ट्ज |
| लोड करना: | 500 किलो | त्वरण: | 100 ग्राम |
| आर्मेचर: | 450 मिमी | तालिका आकार: | 1000 x 1000 मिमी |
| प्रमुखता देना |
40KN वाइब्रेशन शेकर सिस्टम,एयर कूल्ड वाइब्रेशन शेकर सिस्टम,1000x1000mm वाइब्रेशन शेकर टेबल |
||
Product Description
1000 × 1000 मिमी कंपन तालिका के साथ एयर कूल्ड 40KN वाइब्रेशन शेकर टेस्ट सिस्टम एक उच्च-आवृत्ति विद्युत चुम्बकीय कंपन परीक्षण समाधान है जिसे ऊर्ध्वाधर और क्षैतिज उत्तेजना दोनों के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से उत्पाद और पैकेज डिजाइनों की अनुनाद आवृत्तियों का मूल्यांकन करने के साथ-साथ वितरण या उपयोग के दौरान होने वाले यादृच्छिक कंपन का अनुकरण करने के लिए उपयोग किया जाता है। सिस्टम संचालित करने में सरल है और सरकारी, उद्योग और कॉर्पोरेट विनिर्देशों के अनुसार विभिन्न प्रकार के कंपन परीक्षण कर सकता है।
वाइब्रेशन टेम्परेचर टेस्ट मशीन THV-वॉल्यूम पीडीएफ डाउनलोड करें
शेकर एक विद्युत चुम्बकीय उपकरण है जिसका उपयोग परीक्षण के तहत संरचना को उत्तेजित करने के लिए कंपन परीक्षण के लिए किया जाता है। इसका आमतौर पर मोडल या धीरज परीक्षण के लिए उपयोग किया जाता है। विभिन्न परीक्षण आवश्यकताओं के अनुरूप विभिन्न डिजाइनों में कंपन शेकर उपलब्ध हैं।
- एक कॉम्पैक्ट और सुंदर डिजाइन के साथ परीक्षण कक्ष और प्रशीतन प्रणाली की एक संयुक्त संरचना, सुविधाजनक संचालन के लिए एक स्वतंत्र कंसोल के साथ।
- मूल प्रशीतन कंप्रेसर इकाई और इसके मुख्य सहायक उपकरण विदेश से आयात किए गए।
- आयातित एलसीडी रंग टच स्क्रीन नियंत्रक जो तापमान और आर्द्रता कार्यक्रमों के स्वचालित नियंत्रण में सक्षम है।
- RS-232 दूरसंचार इंटरफ़ेस से सुसज्जित। ग्राहकों की अनूठी मांगों को पूरा करने के लिए, उपयोगकर्ता अच्छे शीतलन प्रदर्शन को सुनिश्चित करने के लिए कंपन परीक्षण बेंच के विभिन्न मॉडलों में से चुन सकते हैं।
- गर्मी और वायु सील प्रणाली - यह कंपन बेंच यांत्रिक कंपन, विश्वसनीयता परीक्षण उपकरण और शॉक कंपन के एक उल्लेखनीय प्रभाव का भी दावा करती है।
पैकिंग वाइब्रेशन टेबल / ऑटो पार्ट्स के लिए वाइब्रेशन टेबल टेस्टर
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) मिमी | अधिकतम लोड (किग्रा) | मूविंग कॉइल (किग्रा) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
व्यापक पर्यावरणीय और कंपन परीक्षण के लिए शेकर को तापमान आर्द्रता परीक्षण कक्ष के साथ भी जोड़ा जा सकता है।
| मॉडल | THV-408(A~F) |
|---|---|
| आंतरिक आयाम | W600 × H850 × D800 (मिमी) |
| बाहरी आयाम | W850 × H1950 × D2100 (मिमी) |
| तापमान सीमा | कम तापमान: (A: 25℃; B: 0℃; C: -20℃; D: -40℃; E: -60℃; F: -70℃) उच्च तापमान: 100℃ (150℃) |
| आर्द्रता सीमा | 20%–98% R.H. (10%–98% R.H. / 5%–98% R.H. एक विशेष वैकल्पिक स्थिति है, जिसके लिए डीह्यूमिडिफायर की आवश्यकता होती है) |
| तापमान और आर्द्रता की विश्लेषणात्मक सटीकता / वितरण एकरूपता | 0.1℃; 0.1% R.H. / ±2.0℃; ±3.0% R.H. |
| तापमान और आर्द्रता का नियंत्रण सटीकता | ±0.5℃; ±2.5% R.H. |
| तापमान बढ़ने / गिरने की गति दर | तापमान वृद्धि लगभग 0.1–3.0℃/मिनट / तापमान गिरावट लगभग 0.1–1.5℃/मिनट (गिरने की गति दर न्यूनतम 1.5℃/मिनट एक विशेष वैकल्पिक स्थिति है) |
| आंतरिक और बाहरी सामग्री | आंतरिक बॉक्स की सामग्री SUS 304# स्टेनलेस स्टील है; बाहरी बॉक्स स्टेनलेस स्टील या पेंट कोटिंग के साथ SEE कोल्ड-रोल्ड स्टील है। |
| इन्सुलेशन सामग्री | उच्च तापमान, उच्च घनत्व, फॉर्मेट क्लोरीन, एथिल एसीटम फोम इन्सुलेशन सामग्री के प्रतिरोधी |
| कूलिंग सिस्टम | विंड कूलिंग या वाटर कूलिंग / सिंगल सेगमेंट कंप्रेसर (-40℃), डबल सेगमेंट कंप्रेसर (-70℃) |
| सुरक्षा उपकरण | फ्यूज-मुक्त स्विच, कंप्रेसर के लिए ओवरलोडिंग सुरक्षा स्विच, उच्च और निम्न वोल्टेज कूलेंट सुरक्षा स्विच, ओवर-ह्यूमिडिटी और ओवर-टेम्परेचर सुरक्षा स्विच, फ्यूज, फॉल्ट वार्निंग सिस्टम, वाटर शॉर्ट स्टोरेज वार्निंग प्रोटेक्शन |
| वैकल्पिक सहायक उपकरण | ऑपरेशन होल के साथ आंतरिक दरवाजा (वैकल्पिक), रिकॉर्डर (वैकल्पिक), वाटर प्यूरीफायर, डीह्यूमिडिफायर |
| वाइब्रेशन टेस्ट उपकरण | ग्राहक की परीक्षण स्थिति के अनुसार उचित कंपन परीक्षण बेंच चुनें। तकनीकी मापदंडों के लिए, कृपया इस कैटलॉग में इलेक्ट्रोडायनामिक्स टाइप वाइब्रेशन टेस्टर के मापदंडों का संदर्भ लें। |
| बिजली | AC380V 3 फेज 5 लाइनें, 50/60Hz |
- अच्छी तरह से डिजाइन किया गया डायनामिक सर्कल कंकाल, उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ।
- दो-चुंबकीय सर्किट, कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट और तर्कसंगत संरचना।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, विलक्षण भार क्षमता के साथ।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव, सुविधाजनक मोबाइल स्थापना के साथ।
- डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करने के लिए उन्नत तकनीक मूव-अराउंड सिस्टम।
- शीतलन प्रभाव को बढ़ाने के लिए नई डक्ट डिजाइन।
- बेयरिंग छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका की असर क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
