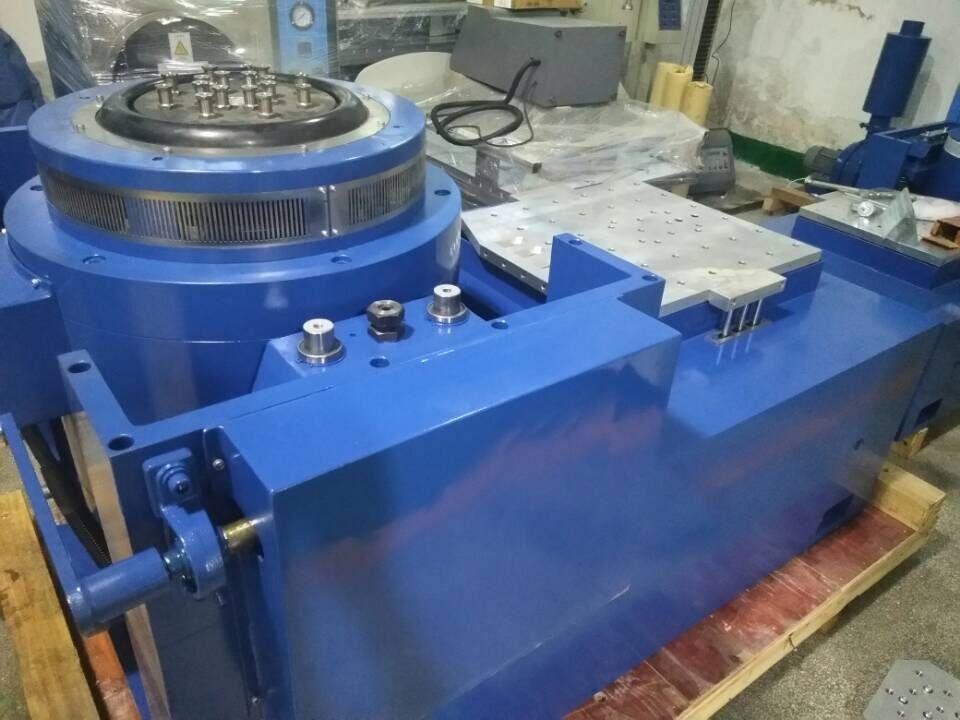

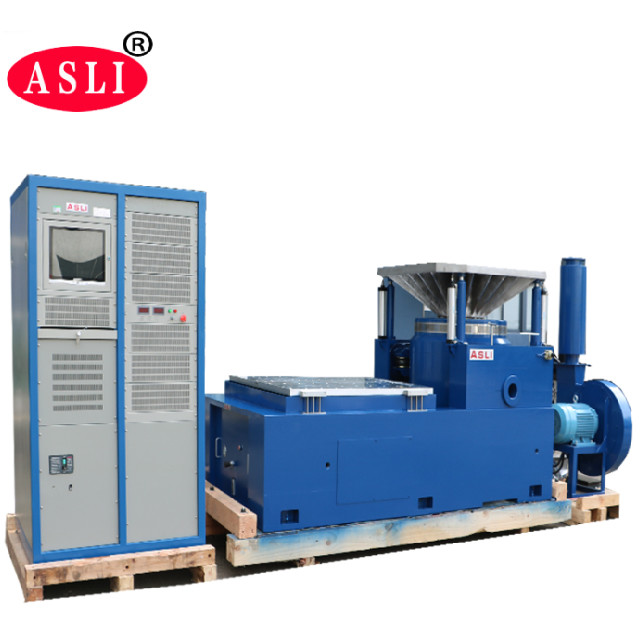

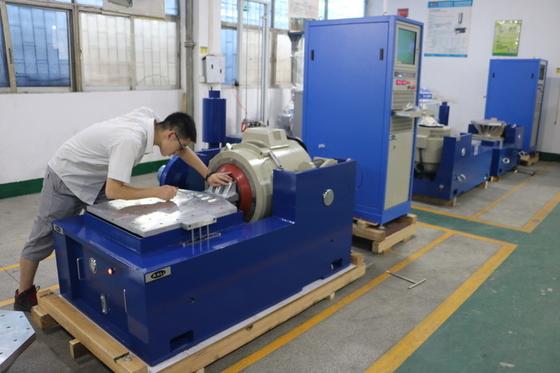

इलेक्ट्रोडायनामिक वाइब्रेशन शेकर मीट DO-160G RTCA-160G ISTA 3A Stardard
उत्पाद विवरण
| साइन बल: | 50000N | रफ़्तार: | 2.0M/S |
|---|---|---|---|
| विस्थापन: | 100 मिमी | आवृत्ति: | 1 ~ 3500Hz |
| लोड हो रहा है: | 750 किग्रा | त्वरण: | 100 ग्राम |
| आर्मेचर: | 450 मिमी | परीक्षण मानक: | DO-160G, RTCA-160G, ISTA 3A |
| टेबल का आकार: | 800x800 मिमी | आवेदन: | एलईडी, ऑटो पार्ट्स |
| प्रमुखता देना |
50000N इलेक्ट्रोडायनामिक कंपन शेकर,एलईडी इलेक्ट्रोडायनामिक कंपन शेकर,RTCA-160G कंपन तालिका परीक्षण उपकरण |
||
उत्पाद वर्णन
डाउनलोड: उच्च आवृत्ति कंपन परीक्षण स्टैंड ES-30 (पीडीएफ)
रैंडम, साइन और शॉक फ़ंक्शन इलेक्ट्रोडायनामिक कंपन शेकर सिस्टम मिलता हैDO-160G, RTCA-160G, और ISTA 3A मानक। इसका व्यापक रूप से रक्षा, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, ऑटोमोबाइल, घरेलू उपकरणों और अन्य उद्योगों में उपयोग किया जाता है। यह उपकरण प्रारंभिक दोषों की खोज, वास्तविक कार्य स्थितियों का अनुकरण करने और संरचना शक्ति परीक्षण करने के लिए डिज़ाइन किया गया है। इसकी व्यापक अनुप्रयोग सीमा, उल्लेखनीय परीक्षण प्रभावशीलता और विश्वसनीय प्रदर्शन इसे कंपन परीक्षण के लिए एक आवश्यक उपकरण बनाते हैं।
सिस्टम साइन वेव, एफएम, स्वीप, प्रोग्रामेबल, फ्रीक्वेंसी मल्टीप्लायर, लॉगरिथम, अधिकतम त्वरण, आयाम मॉड्यूलेशन और टाइम कंट्रोल फ़ंक्शन का समर्थन करता है। इसमें सरल फिक्स्ड एक्सेलेरेशन और फिक्स्ड एम्प्लीट्यूड मोड के साथ फुल कंप्यूटर कंट्रोल की सुविधा है। उपकरण ने 3 महीने के लिए निरंतर विफलता-मुक्त संचालन परीक्षण से गुजरा है, जो स्थिर प्रदर्शन और विश्वसनीय गुणवत्ता सुनिश्चित करता है।
| पीक साइन (पीके) | 5000 किग्रा.एफ पीक (50 केएन) |
|---|---|
| रैंडम (आरएमएस) | 5000 किग्रा.एफ आर.एम.एस (50 केएन) |
| शॉक (पीके) | 10000 किग्रा.एफ पीक (100 केएन) @ 6 एमएस |
| उपयोगी आवृत्ति | 1 – 2500 हर्ट्ज |
| अधिकतम विस्थापन (पी-पी) | 100 मिमी (4 इंच), 76 मिमी (3 इंच) निरंतर |
| अधिकतम वेग | 2 मीटर/सेकंड |
| अधिकतम त्वरण | साइन: 100 जी (980 मीटर/सेकंड²), रैंडम: 62 जी (600 मीटर/सेकंड²) |
| ऊर्ध्वाधर लोड समर्थन | 500 किग्रा |
| बॉडी सस्पेंशन नेचुरल फ्रीक्वेंसी (थ्रस्ट एक्सिस) | 2.5 हर्ट्ज से कम |
| आर्मेचर व्यास | φ440 मिमी |
| आर्मेचर वजन | 59 किग्रा |
| फंडामेंटल रेजोनेंस फ्रीक्वेंसी (बेयर टेबल) | 2,400 हर्ट्ज (नाममात्र) ± 5% |
| लोड अटैचमेंट पॉइंट्स (मानक) | 16 स्टेनलेस स्टील एम10 इंसर्ट |
| स्ट्रे फ्लक्स डेंसिटी | < 10 गॉस |
| शेकर आयाम | 1670 मिमी एल × 1150 मिमी डी × 1300 मिमी एच |
| शेकर का वजन | लगभग 4600 किग्रा |
| संपीड़ित हवा की आवश्यकता | 0.6 एमपीए |
निम्नलिखित तालिका इलेक्ट्रोडायनामिक कंपन शेकर श्रृंखला में उपलब्ध अतिरिक्त मॉडलों को सूचीबद्ध करती है, जिसमें ES-50 हाइलाइटेड मॉडल भी शामिल है। ये सिस्टम EN50604, IEC62133 और UN38.3 मानकों के तहत ऑटोमोबाइल बैटरी परीक्षण के लिए उपयुक्त हैं।
| मॉडल |
रेटेड साइन बल (एन) |
रेटेड रैंडम बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड त्वरण (मीटर/सेकंड²) |
रेटेड गति (मीटर/सेकंड) |
रेटेड विस्थापन (पी-पी) मिमी |
अधिकतम। लोडिंग (किग्रा) |
चल कॉइल (किग्रा) |
आयाम चल कॉइल (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल।
- कम चुंबकीय फ्लक्स रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट के साथ दो-चुंबकीय सर्किट डिजाइन।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास के साथ, उत्कृष्ट विलक्षण भार क्षमता प्रदान करते हैं।
- ट्रूनियन आइसोलेशन फाउंडेशन कंपन अलगाव के लिए समर्पित, सुविधाजनक मोबाइल स्थापना के साथ।
- चल प्रणाली में उन्नत तकनीक डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करती है।
- नई डक्ट डिजाइन शीतलन प्रभाव को बढ़ाती है।
- छोटे गुब्बारे प्रभाव के साथ बेयरिंग की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका बेयरिंग क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
अक्सर पूछे जाने वाले प्रश्न:
Q1: इलेक्ट्रोडायनामिक कंपन शेकर क्या है?
पुनः: एक इलेक्ट्रोडायनामिक कंपन शेकर एक परीक्षण प्रणाली है जिसका उपयोग उन कंपन स्थितियों का अनुकरण करने के लिए किया जाता है जिनका सामना उत्पादों को परिवहन, संचालन या सेवा के दौरान करना पड़ सकता है। इसका व्यापक रूप से विश्वसनीयता, स्थायित्व और योग्यता परीक्षण के लिए उपयोग किया जाता है।
Q2: कौन से उत्पाद का परीक्षण किया जा सकता है?
पुनः: इसका उपयोग इलेक्ट्रॉनिक घटकों, ऑटोमोटिव भागों, बैटरियों, एयरोस्पेस घटकों, विद्युत उत्पादों, पैकेजिंग, संचार उपकरण और कंपन परीक्षण की आवश्यकता वाले अन्य उत्पादों के लिए किया जा सकता है।
Q3: शेकर कौन से कंपन परीक्षण कर सकता है?
पुनः: सिस्टम कॉन्फ़िगरेशन के आधार पर, यह साइन कंपन, रैंडम कंपन, शॉक परीक्षण, रेजोनेंस सर्च, फ्रीक्वेंसी स्वीप और अन्य प्रोग्रामेबल कंपन परीक्षण कर सकता है।
Q4: अधिकतम परीक्षण आवृत्ति क्या है?
पुनः: अधिकतम आवृत्ति मॉडल और कॉन्फ़िगरेशन पर निर्भर करती है। विभिन्न आवृत्ति आवश्यकताओं के लिए विभिन्न शेकर मॉडल उपलब्ध हैं। कृपया अपनी आवश्यक आवृत्ति सीमा प्रदान करें ताकि हम एक उपयुक्त मॉडल की सिफारिश कर सकें।
Q5: मैं सही शेकर मॉडल का चयन कैसे करूं?
पुनः: मुख्य कारक शामिल हैं:
- अधिकतम नमूना वजन
- नमूना आयाम
- आवश्यक कंपन दिशा
- आवृत्ति रेंज
- अधिकतम त्वरण
- विस्थापन
- आवश्यक कंपन परीक्षण मानक
इन मापदंडों के आधार पर, हम एक उपयुक्त शेकर सिस्टम की सिफारिश कर सकते हैं।
Q6: क्या शेकर ऊर्ध्वाधर और क्षैतिज दोनों कंपन कर सकता है?
पुनः: हाँ। कॉन्फ़िगरेशन के आधार पर, सिस्टम को ऊर्ध्वाधर परीक्षण सेटअप, क्षैतिज परीक्षण सेटअप, या दोनों के साथ आपूर्ति की जा सकती है।
Q7: क्या यह रैंडम कंपन परीक्षण कर सकता है?
पुनः: हाँ। रैंडम कंपन परीक्षण के लिए एक उपयुक्त कंपन नियंत्रक को कॉन्फ़िगर किया जा सकता है, जिसमें पीएसडी-आधारित परीक्षण प्रोफाइल शामिल हैं।
Q8: क्या यह शॉक परीक्षण कर सकता है?
पुनः: हाँ, बशर्ते कि चयनित शेकर सिस्टम में आवश्यक शॉक प्रोफाइल के लिए पर्याप्त बल, विस्थापन और त्वरण क्षमता हो।
एक इलेक्ट्रोडायनामिक कंपन शेकर उच्च-आवृत्ति कंपन परीक्षण के लिए कई फायदे प्रदान करता है:
- व्यापक आवृत्ति रेंज: कम-आवृत्ति और उच्च-आवृत्ति कंपन परीक्षण दोनों के लिए उपयुक्त, विशेष रूप से इलेक्ट्रॉनिक और ऑटोमोटिव घटकों के लिए।
- उच्च नियंत्रण सटीकता: आवृत्ति, त्वरण, विस्थापन, वेग और परीक्षण अवधि को सटीक रूप से नियंत्रित किया जा सकता है।
- तेज प्रतिक्रिया: इलेक्ट्रोडायनामिक ड्राइव सिस्टम नियंत्रण संकेतों पर तेजी से प्रतिक्रिया करता है, जिससे यह स्वीप कंपन परीक्षणों के लिए उपयुक्त होता है।
- स्थिर कंपन आउटपुट: क्लोज्ड-लूप नियंत्रण परीक्षण के दौरान स्थिर कंपन स्तर बनाए रखने में मदद करता है।
- प्रोग्रामेबल परीक्षण: आवृत्ति रेंज, स्वीप दर, त्वरण और चक्रों की संख्या जैसे परीक्षण मापदंडों को स्वचालित रूप से प्रोग्राम किया जा सकता है।
- उच्च-आवृत्ति परीक्षण के लिए उपयुक्त: विशेष रूप से पीसीबी/पीसीबीए, ऑटोमोटिव इलेक्ट्रॉनिक्स, सेंसर, कनेक्टर, बैटरी और अन्य इलेक्ट्रॉनिक घटकों के लिए उपयुक्त।
- उच्च स्वचालन: परीक्षण दक्षता और दोहराव में सुधार करते हुए परीक्षण कार्यक्रमों को सहेजा और स्वचालित रूप से निष्पादित किया जा सकता है।

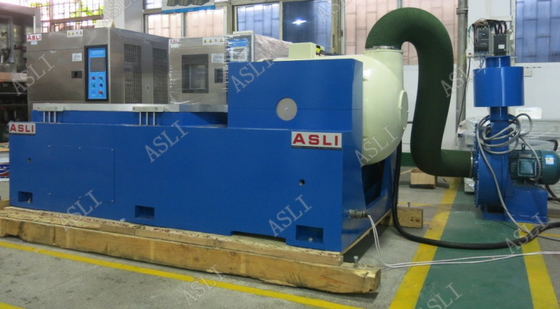

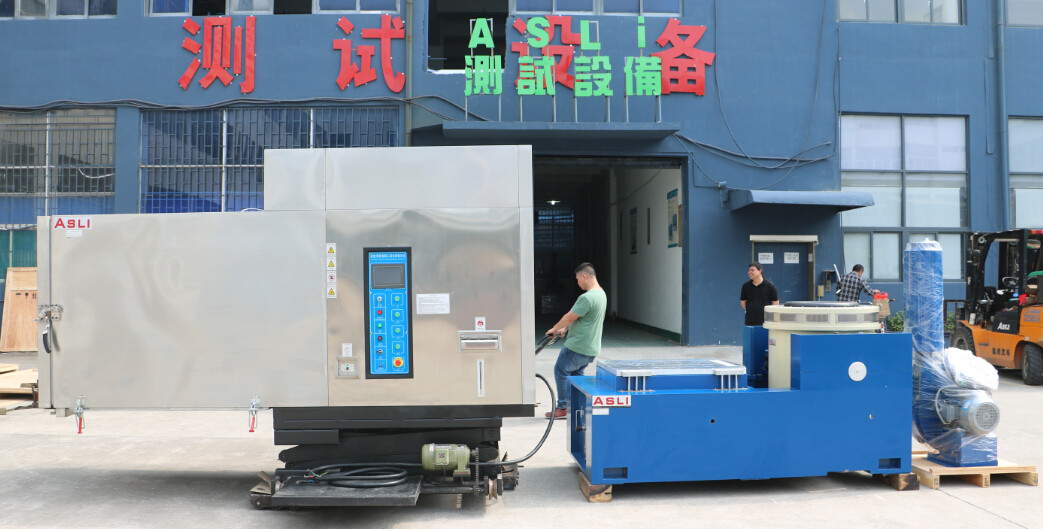

DO-160G, RTCA-160G, और ISTA 3A मानकों को पूरा करने वाला इलेक्ट्रोडायनामिक कंपन शेकर भी व्यापक पर्यावरणीय परीक्षण के लिए तापमान आर्द्रता कक्ष के साथ जोड़ा जा सकता है।
उत्पाद हाइलाइट्स
50kN साइन बल, 1-3500Hz, 100g त्वरण, 750kg भार के साथ इलेक्ट्रोडायनामिक कंपन शेकर, DO-160G, RTCA-160G, ISTA 3A को पूरा करता है। टिकाऊ, कुशल, एलईडी, ऑटो पार्ट्स परीक्षण के लिए आदर्श।
ईएस-3 इलेक्ट्रोडायनामिक कंपन परीक्षण मशीन लिथियम आयन बैटरी मॉड्यूल के कंपन परीक्षण के लिए
ES-3 इलेक्ट्रोडायनामिक कंपन परीक्षण मशीन ली-आयन बैटरी मॉड्यूल के लिए UN38.3, IEC62133, MIL-STD-810G से मिलती है। विशेषताएं X,Y,Z तीन-अक्ष कंपन, अधिकतम भार 750Kg, अनुकूलन योग्य बल और टेबल आकार, टिकाऊ और कुशल।
IEC62133 6KN लैब कंपन मापने के उपकरण
IEC62133 6KN कंपन परीक्षक 600x600mm स्लिप टेबल, Z-अक्ष, 12kg मूविंग कॉइल के साथ। साइन, रैंडम और शॉक टेस्ट (हाफ-साइन, ट्रैपेज़ॉइडल, सॉटूथ) का समर्थन करता है। UL1642, UN38.3, GB31241, MIL-STD-810G/F, IEC60068-2-5 से मिलता है। बैटरी, इलेक्ट्रॉनिक्स और रक्षा प्रयोगशालाओं के लिए आदर्श।
जेआईएस डी1601 लैब वाइब्रेशन टेस्टिंग सिस्टम 380V ऑटो पार्ट्स के लिए
ऑटो पार्ट्स के लिए JIS D1601 अनुरूप 3000N इलेक्ट्रोडायनामिक कंपन प्रणाली। सुविधाएँ 3-3500Hz आवृत्ति, 100g त्वरण, 25 मिमी विस्थापन और 380V पावर। डबल चुंबकीय सर्किट स्थायित्व सुनिश्चित करता है। उपलब्ध कस्टम विकल्पों के साथ CE अनुमोदित।
3KN कंपन तालिका परीक्षण उपकरण, एसजीएस विद्युत चुम्बकीय शेकर
लिथियम बैटरी परीक्षण के लिए 3KN 3-अक्ष विद्युत चुम्बकीय कंपन तालिका, 5~3500Hz, 500*500mm। एसजीएस प्रमाणित, टिकाऊ, कुशल, अनुकूलन योग्य प्लेटफार्मों और स्थिर प्रदर्शन के साथ।
यदि आपके कोई प्रश्न हैं तो कृपया नीचे दिए गए हमारे ऑनलाइन पूछताछ संपर्क फ़ॉर्म का उपयोग करें, हमारी टीम यथाशीघ्र आपसे संपर्क करेगी।
