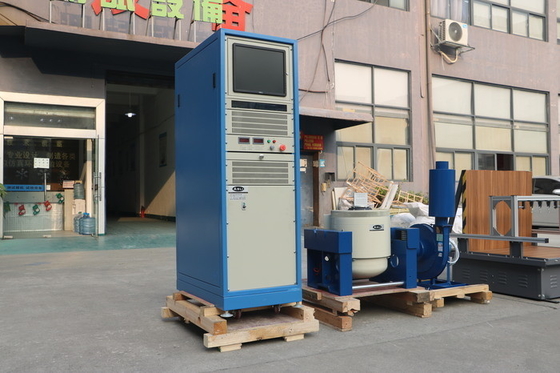

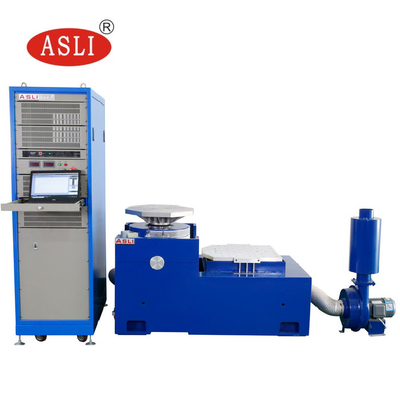

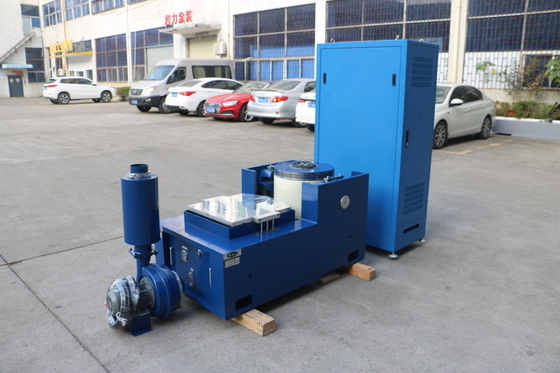

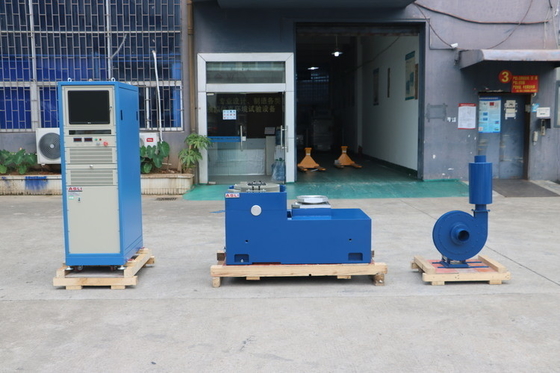

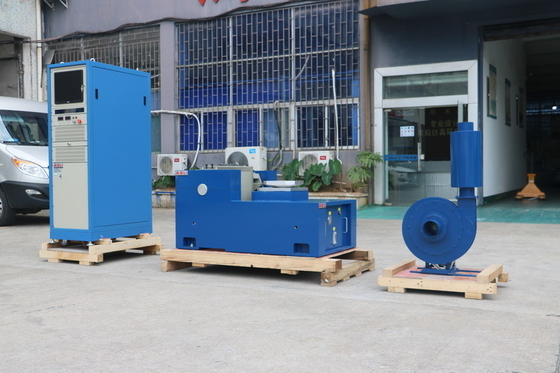

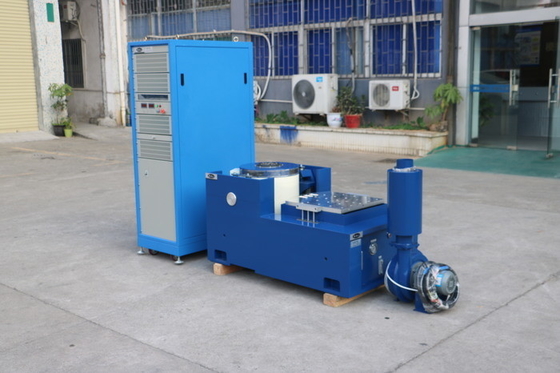

ईएस-3 इलेक्ट्रोडायनामिक कंपन परीक्षण मशीन लिथियम आयन बैटरी मॉड्यूल के कंपन परीक्षण के लिए
उत्पाद विवरण
| परीक्षण मानक: | UN38.3, IEC62133, JIS D 1601, MIL-STD-810G | आवेदन: | ली-आयन बैटरी मॉड्यूल |
|---|---|---|---|
| शक्ति: | इलेक्ट्रॉनिक | कंपन दिशा: | एक्स, वाई, जेड तीन-अक्ष |
| कंपन: | 3 अक्ष | कंपन बल: | स्वनिर्धारित |
| टेबल का आकार: | स्वनिर्धारित | अधिकतम भार: | 750 किग्रा |
| प्रमुखता देना |
IEC62133 कंपन परीक्षण मशीन,बैटरी मॉड्यूल कंपन परीक्षण मशीन,ली आयन बैटरी इलेक्ट्रोडायनामिक कंपन शेखर |
||
उत्पाद वर्णन
हमारा कंपन शेकर UN38.3, IEC62133, JIS D 1601, और MIL-STD-810G परीक्षण मानकों की आवश्यकताओं को पूरी तरह से पूरा करता है।
JIS D 1601 ऑटो पार्ट्स कंपन परीक्षण मशीन डबल-मैग्नेटिक सर्किट संरचना, स्व-उत्पन्न कंकाल क्रिया वृत्त, एयरबोर्न सपोर्ट और रोलर बेयरिंग, लीनियर गाइडेंस, और ट्रूनियन आइसोलेशन उन्नत आधुनिक तकनीक को अपनाती है। यह X, Y, Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण, साथ ही क्लासिकल (हाफ-साइन, ट्रेपेज़ॉइडल, सॉटूथ वेव) पल्स और शॉक रिस्पांस स्पेक्ट्रम परीक्षण पूरा कर सकता है।
केवल ऑटोमोटिव पार्ट्स तक ही सीमित नहीं है, बल्कि राष्ट्रीय रक्षा, हथियार, विमानन, अंतरिक्ष उड़ान, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, परिवहन और घरेलू उपकरणों के क्षेत्रों में भी व्यापक रूप से उपयोग किया जाता है।
| मॉडल |
रेटेड साइन बल (N) |
रेटेड रैंडम बल (N) |
आवृत्ति रेंज (Hz) |
रेटेड त्वरण (m/s²) |
रेटेड गति (m/s) |
रेटेड विस्थापन (p-p) mm |
अधिकतम। लोडिंग (Kg) |
चल कॉइल (Kg) |
आयाम चल कॉइल का (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- टेबल बॉडी फुट स्लीव को यथासंभव ठीक किया जाना चाहिए।
- जब बिजली चालू हो, तो आउटपुट लाइन को अनप्लग नहीं किया जाना चाहिए।
- स्तर को यथासंभव सटीक रूप से रखें।
- घटकों को बदला जा सकता है, लेकिन लाइन को बदला या कनेक्शन से डिस्कनेक्ट नहीं किया जाना चाहिए।
- टेबल बॉडी को पूरे या आंशिक रूप से पुनर्गठित नहीं किया जाना चाहिए; केवल एकल घटकों को विनिर्देशों के अनुसार और मूल पुष्टिकरण पासवर्ड के साथ बदला जा सकता है।
- अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल, उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ।
- दो-चुंबकीय सर्किट, कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट और तर्कसंगत संरचना।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास, विलक्षण भार क्षमता।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन आइसोलेशन फाउंडेशन, मोबाइल और सुविधाजनक स्थापना।
- उन्नत तकनीक मूव-अराउंड सिस्टम डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करता है।
- नई डक्ट डिज़ाइन कूलिंग प्रभाव को बढ़ाता है।
- बेयरिंग छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका असर क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
अक्सर पूछे जाने वाले प्रश्न:
Q1: इलेक्ट्रोडायनामिक वाइब्रेशन शेकर क्या है?
पुनः: एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर एक परीक्षण प्रणाली है जिसका उपयोग उन कंपन स्थितियों का अनुकरण करने के लिए किया जाता है जिनका सामना उत्पाद परिवहन, संचालन या सेवा के दौरान कर सकते हैं। इसका व्यापक रूप से विश्वसनीयता, स्थायित्व और योग्यता परीक्षण के लिए उपयोग किया जाता है।
Q2: कौन से उत्पाद का परीक्षण किया जा सकता है?
पुनः: इसका उपयोग इलेक्ट्रॉनिक घटकों, ऑटोमोटिव पार्ट्स, बैटरी, एयरोस्पेस घटकों, विद्युत उत्पादों, पैकेजिंग, संचार उपकरण और कंपन परीक्षण की आवश्यकता वाले अन्य उत्पादों के लिए किया जा सकता है।
Q3: शेकर कौन से कंपन परीक्षण कर सकता है?
पुनः: सिस्टम कॉन्फ़िगरेशन के आधार पर, यह साइन कंपन, रैंडम कंपन, शॉक परीक्षण, रेजोनेंस सर्च, फ्रीक्वेंसी स्वीप और अन्य प्रोग्रामेबल कंपन परीक्षण कर सकता है।
Q4: अधिकतम परीक्षण आवृत्ति क्या है?
पुनः: अधिकतम आवृत्ति मॉडल और कॉन्फ़िगरेशन पर निर्भर करती है। विभिन्न आवृत्ति आवश्यकताओं के लिए विभिन्न शेकर मॉडल उपलब्ध हैं। कृपया अपनी आवश्यक आवृत्ति सीमा प्रदान करें ताकि हम एक उपयुक्त मॉडल की सिफारिश कर सकें।
Q5: मैं सही शेकर मॉडल का चयन कैसे करूं?
पुनः: मुख्य कारक शामिल हैं:
- अधिकतम नमूना वजन
- नमूना आयाम
- आवश्यक कंपन दिशा
- आवृत्ति रेंज
- अधिकतम त्वरण
- विस्थापन
- आवश्यक कंपन परीक्षण मानक
इन मापदंडों के आधार पर, हम एक उपयुक्त शेकर सिस्टम की सिफारिश कर सकते हैं।
Q6: क्या शेकर ऊर्ध्वाधर और क्षैतिज दोनों कंपन कर सकता है?
पुनः: हाँ। कॉन्फ़िगरेशन के आधार पर, सिस्टम को एक ऊर्ध्वाधर परीक्षण सेटअप, क्षैतिज परीक्षण सेटअप, या दोनों के साथ आपूर्ति की जा सकती है।
Q7: क्या यह रैंडम कंपन परीक्षण कर सकता है?
पुनः: हाँ। रैंडम कंपन परीक्षण के लिए एक उपयुक्त कंपन नियंत्रक को कॉन्फ़िगर किया जा सकता है, जिसमें PSD-आधारित परीक्षण प्रोफाइल शामिल हैं।
Q8: क्या यह शॉक परीक्षण कर सकता है?
पुनः: हाँ, बशर्ते कि चयनित शेकर सिस्टम में आवश्यक शॉक प्रोफाइल के लिए पर्याप्त बल, विस्थापन और त्वरण क्षमता हो।
एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर उच्च-आवृत्ति कंपन परीक्षण के लिए कई फायदे प्रदान करता है:
- व्यापक आवृत्ति रेंज: कम-आवृत्ति और उच्च-आवृत्ति कंपन परीक्षण दोनों के लिए उपयुक्त, विशेष रूप से इलेक्ट्रॉनिक और ऑटोमोटिव घटकों के लिए।
- उच्च नियंत्रण सटीकता: आवृत्ति, त्वरण, विस्थापन, वेग और परीक्षण अवधि को सटीक रूप से नियंत्रित किया जा सकता है।
- तेज प्रतिक्रिया: इलेक्ट्रोडायनामिक ड्राइव सिस्टम नियंत्रण संकेतों पर तेजी से प्रतिक्रिया करता है, जिससे यह स्वीप कंपन परीक्षणों के लिए उपयुक्त होता है।
- स्थिर कंपन आउटपुट: क्लोज्ड-लूप नियंत्रण परीक्षण के दौरान स्थिर कंपन स्तर बनाए रखने में मदद करता है।
- प्रोग्रामेबल परीक्षण: आवृत्ति रेंज, स्वीप दर, त्वरण और चक्रों की संख्या जैसे परीक्षण मापदंडों को स्वचालित रूप से प्रोग्राम किया जा सकता है।
- उच्च-आवृत्ति परीक्षण के लिए उपयुक्त: विशेष रूप से PCB/PCBA, ऑटोमोटिव इलेक्ट्रॉनिक्स, सेंसर, कनेक्टर, बैटरी और अन्य इलेक्ट्रॉनिक घटकों के लिए उपयुक्त।
- उच्च स्वचालन: परीक्षण दक्षता और दोहराव में सुधार करते हुए, परीक्षण कार्यक्रमों को सहेजा और स्वचालित रूप से निष्पादित किया जा सकता है।
उत्पाद हाइलाइट्स
ES-3 इलेक्ट्रोडायनामिक कंपन परीक्षण मशीन ली-आयन बैटरी मॉड्यूल के लिए UN38.3, IEC62133, MIL-STD-810G से मिलती है। विशेषताएं X,Y,Z तीन-अक्ष कंपन, अधिकतम भार 750Kg, अनुकूलन योग्य बल और टेबल आकार, टिकाऊ और कुशल।
ईएस-3 इलेक्ट्रोडायनामिक कंपन परीक्षण मशीन लिथियम आयन बैटरी मॉड्यूल के कंपन परीक्षण के लिए
ES-3 इलेक्ट्रोडायनामिक कंपन परीक्षण मशीन ली-आयन बैटरी मॉड्यूल के लिए UN38.3, IEC62133, MIL-STD-810G से मिलती है। विशेषताएं X,Y,Z तीन-अक्ष कंपन, अधिकतम भार 750Kg, अनुकूलन योग्य बल और टेबल आकार, टिकाऊ और कुशल।
