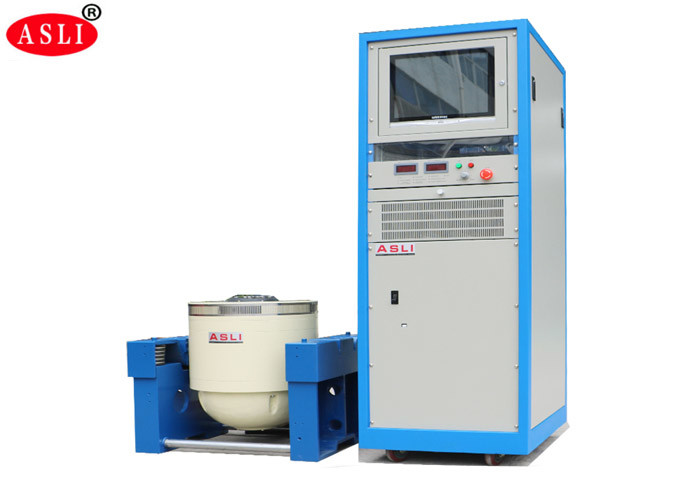

MIL-STD-810G साइनसॉइडल साइन / रैंडम / शॉक G2 / Hz PSD लैब कंपन परीक्षक
Product Details
| साइन बल: | 20000एन | गति: | 1.6 मी/से |
|---|---|---|---|
| कंपन दिशा: | ऊर्ध्वाधर | त्वरण: | 100 ग्राम |
| आवृत्ति: | 3 ~ 3000 हर्ट्ज | शक्ति: | 380 वी 3 चरण |
| विस्थापन: | 51 मिमी | चलती कुंडल: | 320 एनएम |
| प्रमुखता देना |
साइन वाइब्रेशन शेकर सिस्टम,रैंडम वाइब्रेशन शेकर सिस्टम,20000N वर्टिकल वाइब्रेशन सिस्टम |
||
Product Description
आवेदनः
हम निर्माता हैंगर्म बिक्री विद्युत चुम्बकीय तीन अक्ष कंपन तालिका कंपन सदमे प्रयोगशाला परीक्षक, "डबल-चुंबकीय सर्किट संरचना", "स्वयं निर्मित कंकाल क्रिया चक्र", "एयरबोर्न सपोर्ट" और "रोलर लेयरिंग और रैखिक मार्गदर्शन" को अपनाया,"ट्रूनियन इन्सुलेशन" उन्नत आधुनिक प्रौद्योगिकी और विशेष प्रौद्योगिकी, X,Y,Z तीन अक्षीय साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षणों में पूरा किया जा सकता है, जिसे शास्त्रीय (आधा साइन, ट्रैपेज़ॉइडल,देखा दांत तरंग) पल्स और झटके प्रतिक्रिया स्पेक्ट्रम परीक्षणइन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरण और अन्य क्षेत्रों में उपयोग किया जाता है।
कंपन परीक्षण प्रणाली के लिए, कृपया नीचे के लिए तैयार और अपनी जांच भेजने के लिए, हम आप उपयुक्त मॉडल की सिफारिश करने में मदद मिलेगी
डीयूटी/ नमूने का वर्णन
डीयूटी/नमूना परीक्षण द्रव्यमान
डीयूटी/नमूना आयाम
परीक्षण प्रोफ़ाइल यदि उपलब्ध हो
परीक्षण का अधिकतम त्वरण
एक्स, वाई, जेड दिशा परीक्षण या केवल जेड दिशा परीक्षण

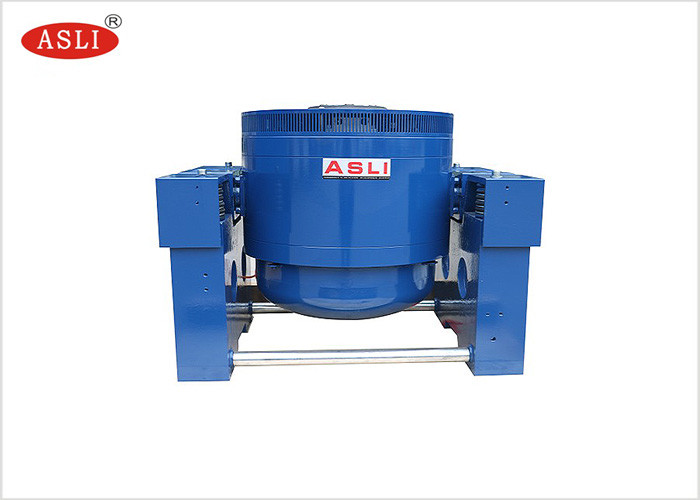

उच्च आवृत्ति कंपन थकान परीक्षक विशेषताएंः
1उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर घूमने के लिए उच्च विश्वसनीयता के गतिशील चक्र सुनिश्चित करने के लिए।
6. नली का नया डिजाइन और शीतलन प्रभाव को बढ़ाना।
7स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।
विद्युत गतिज उच्च आवृत्ति कंपन परीक्षक के तकनीकी मापदंडः
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

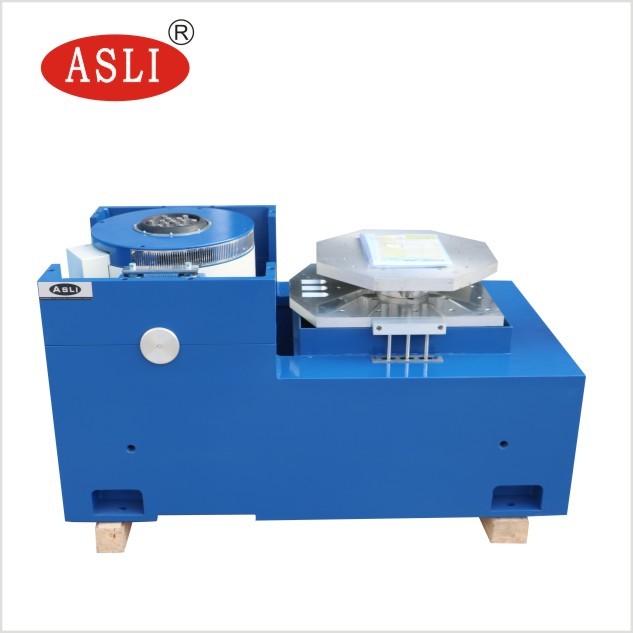

क्षैतिज स्टैंड की विशेषताएंः
1छोटे लोडिंग बेंच के भीतर उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए, पूरी मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए।
2क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार के होते हैं, जिनमें सही संरचना होती है, स्थापना और समायोजन में सुविधा होती है।
3स्थैतिक दबाव ट्रैक, V-आकार का, ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता के साथ।
अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
क्षैतिज विस्तारक के तकनीकी मापदंडः
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
५-१००० 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 १२००×१२००×४० १२००×१२००×५० |
5-800 5-1100 5-1400 |
126 168 210 |

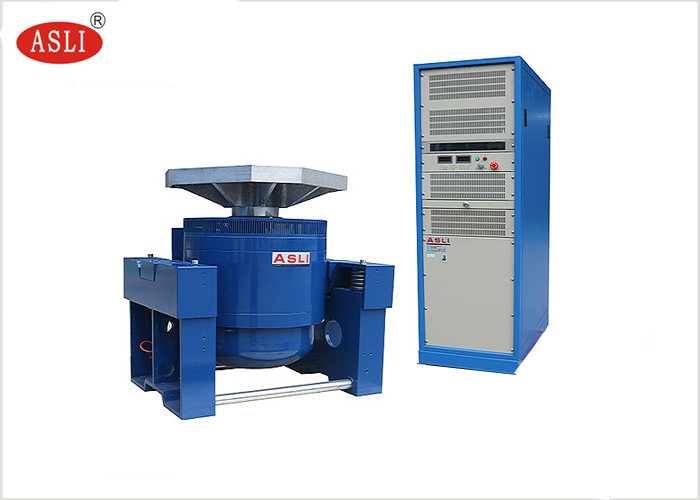

ऊर्ध्वाधर विस्तारित बेंच की विशेषताएंः
VT ऊर्ध्वाधर विस्तारित-बेंच और निर्दिष्ट क्लैंप, सटीक गणना, विस्तृत डिजाइन, यह सुनिश्चित करने के लिए ग्राहक ने सही संरचना, उच्च गुणवत्ता वाली सामग्री के अनुसार सर्वोत्तम प्रदर्शन प्राप्त किया
और कारीगरी।
ऊर्ध्वाधर विस्तारक के तकनीकी मापदंडः
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (हर्ट्ज) | बेंच का आकार |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
अधिक जानकारी के लिएगर्म बिक्री विद्युत चुम्बकीय तीन अक्ष कंपन तालिका कंपन सदमे प्रयोगशाला परीक्षक, हमसे संपर्क करने के लिए आपका स्वागत है!
