विवरण आवेदनः
3000एन विद्युत चुम्बकीय कंपन परीक्षण मशीन UN38.3 मानक के साथशिक्षा, अनुसंधान और प्रयोगशाला वातावरण के लिए उपयोग किया जाता है।दोहरी चुंबकीय सर्किट संरचना, स्व-जनित कंकाल कार्रवाई सर्कल, एयरबोर्न समर्थन और रोलर बीयरिंग और रैखिक मार्गदर्शन,ट्र्यूनियन अलगाव उन्नत आधुनिक प्रौद्योगिकी और विशेष प्रौद्योगिकी, X,Y,Z तीन अक्षीय साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षणों में पूरा किया जा सकता है, जिसे शास्त्रीय (आधा साइन, ट्रैपेज़ॉइडल,देखा दांत तरंग) पल्स और झटके प्रतिक्रिया स्पेक्ट्रम परीक्षणइन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरण और अन्य क्षेत्रों में उपयोग किया जाता है।
| मॉडलःES-3 | |
|---|---|
| सीनस थ्रस्ट | 300 किलोग्राम |
| यादृच्छिक जोर | 300 किलोग्राम |
| धक्का जोर | 600 किग्रा |
| आवृत्ति सीमा | 2~2500 हर्ट्ज |
| निरंतर विस्थापन | 25 मिमी |
| विस्थापन का प्रभाव | 25 मिमी |
| अधिकतम गति | 1.8m/s |
| अधिकतम त्वरण | 981m/s2 |
| चलती कॉइल का व्यास | Φ150 मिमी |
| विलक्षण क्षण की अनुमति दें | >196N.m |
| भार कनेक्शन बिंदु | 6 प्योन्ट |
| चलती भागों का समकक्ष द्रव्यमान | 3 किलो |
| काउंटरटॉप स्क्रू का आकार (मानक) | एम8 |
| पेंच लेआउट तालिका (आकार, परिधि) | Φ100mm पर 8 और Φ200mm पर 8। |
| अक्षीय अलगाव आवृत्ति | 3 हर्ट्ज |
| अधिकतम भार | 120 किलो |
| चुंबकीय प्रवाह रिसाव | <1mT |
| आयाम (बिना पैकेजिंग) ((L×W×H) | 730 मिमी × 550 मिमी × 650 मिमी |
| कंपन तालिका वजन | 450 किलो |
कंपन परीक्षण मशीन की विशेषताएं:
1उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर चलती है ताकि उच्च विश्वसनीयता का गतिशील चक्र सुनिश्चित हो सके।
6. नली का नया डिजाइन और शीतलन प्रभाव को बढ़ाना।
7स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका असर क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।
की संरचनाउच्च आवृत्ति विद्युत चुम्बकीय कंपन परीक्षण मशीन:

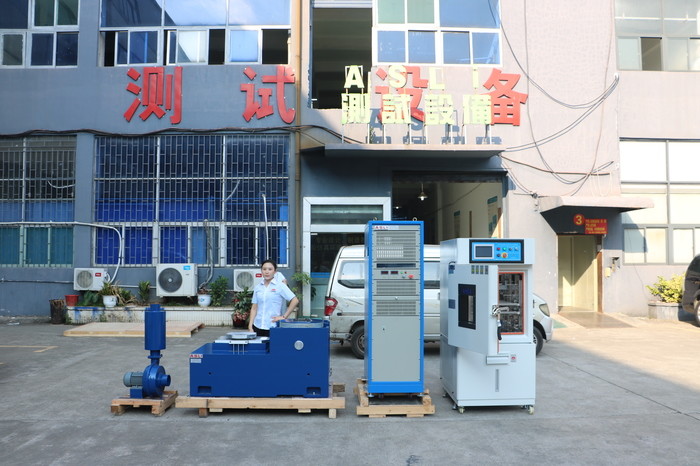

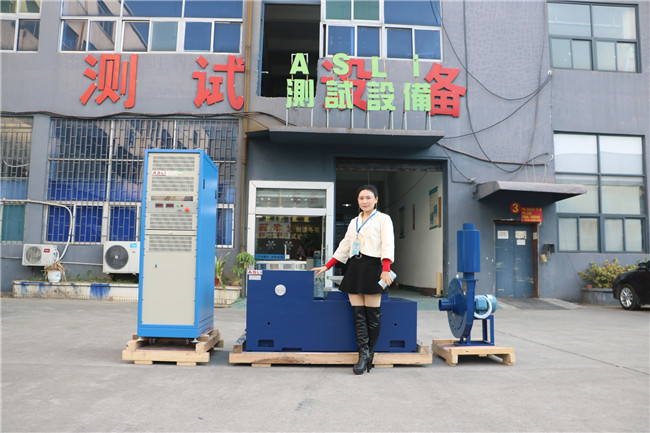

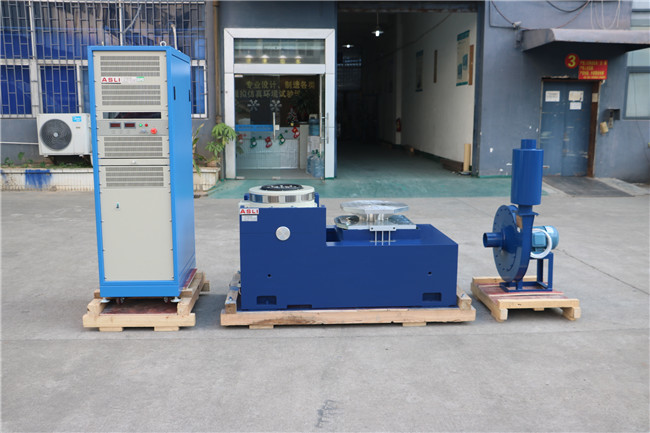

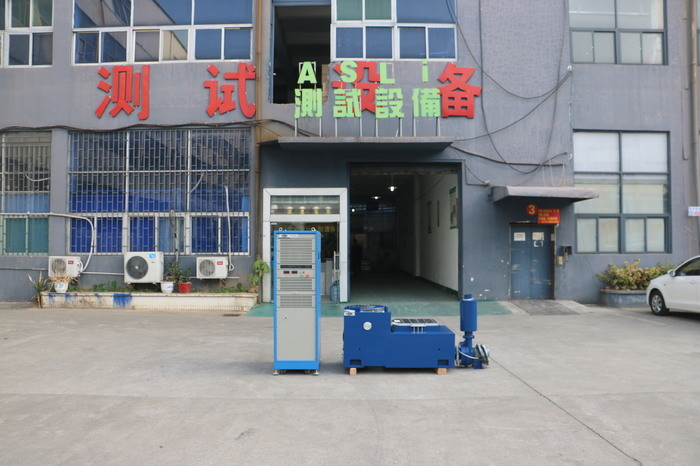

कंपन परीक्षण बेंच, पावर एम्पलीफायर, शीतलन पंखे, स्लिप टेबल, ऊर्ध्वाधर विस्तारक
