2700Hz 600kgf इलेक्ट्रोडायनामिक कंपन तालिका परीक्षण उपकरण MIL-STD ISTA . के साथ
Product Details
| vibration force: | 600kgf | Vibration direction: | Vertical & Horizontal |
|---|---|---|---|
| moving coil weight: | 6.5kg | displacement: | 25mm |
| max. acceleration: | 100g | application: | LED, auto parts, packaging |
| meet test standard: | MIL-STD ISTA | table size: | 800*800mm |
| प्रमुखता देना |
2700 हर्ट्ज कंपन तालिका परीक्षण उपकरण,600 किग्रा कंपन तालिका परीक्षण उपकरण,एसजीएस इलेक्ट्रोडायनामिक कंपन शेकर |
||
Product Description
2700 हर्ट्ज 6000 किलोग्राम एमआईएल-एसटीडी आईएसटीए मानकों के साथ इलेक्ट्रोडायनामिक कंपन तालिका परीक्षण उपकरण
कंपन शेकर का कार्य सिद्धांत
विद्युत चुम्बकीय कंपन शेकर का कार्य सिद्धांत एक लाउडस्पीकर के समान है जिसमें विद्युतविद्युत चुम्बकीय क्षेत्र में विद्युत चुम्बकीय बल की क्रिया से कंडक्टर को स्थानांतरित किया जाता है।चलती भाग ड्राइविंग करंट और चुंबकीय प्रवाह के बीच संतुलन द्वारा उत्पन्न किया जाता है।ड्राइविंग करंट को नियंत्रित करते हुए, एक कंपन जनरेटर को नियंत्रित कर सकता है।
विद्युत चुम्बकीय कंपन उत्तेजक का अधिकतम त्वरण स्तर अधिकतम द्वारा निर्धारित होता हैकम आवृत्ति पर, चलती भाग के विस्थापन को इस तरह से प्रतिबंधित किया जाता है कित्वरण उच्च स्तर तक नहीं पहुंचेगा। चलती तत्व के अनुनाद आवृत्ति उच्च सेट हैआवृत्ति सीमा की ऊपरी सीमा से अधिक.
कंपन जनरेटर के प्रदर्शन अधिकतम प्रदर्शित करता है कि चार्ट द्वारा परिलक्षित किया जा सकताविभिन्न आवृत्तियों के तहत त्वरण। एक लॉग-लॉग ग्राफ का उपयोग करके, विस्थापन का प्रतिबंध6 dB/octave के ढलान के साथ एक सीधी रेखा द्वारा व्यक्त किया जा सकता है।
तकनीकी मापदंडः
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
विशेषताएं:
1. मजबूत निलंबन प्रणाली और रैखिक गति मार्गदर्शन, मजबूत वहन क्षमता, अच्छे मार्गदर्शन कार्य, उच्च स्थिरता।
2लोड सेंटर एयरबैग उच्च स्थैतिक कठोरता और कम गतिशील कठोरता, मजबूत वहन क्षमता, आयाम भिन्नता पर सही प्रदर्शन के साथ।
3उच्च दक्षता डी वर्ग बिजली स्विच, 3-सिग्मा पीक करंट, कम बिजली की खपत और न्यूनतम सामंजस्य विकृति।
4सुरक्षा इंटरलॉक के साथ त्वरित स्व-निदान, उच्च सुरक्षा विश्वसनीयता।
5. अतिरिक्त नींव की आवश्यकता के बिना कंपन प्लेटफार्म के लिए एयरबैग शॉक अलगाव डिवाइस, कंपन तरंग का सही पुनरुत्पादन और कंपन संचरण में कमी।
6विभिन्न अनुप्रयोगों के लिए क्षैतिज और ऊर्ध्वाधर विस्तार मंच।
7सरल नियंत्रक संचालन।
क्षैतिज विस्तारक के तकनीकी मापदंडः
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
५-१००० 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |

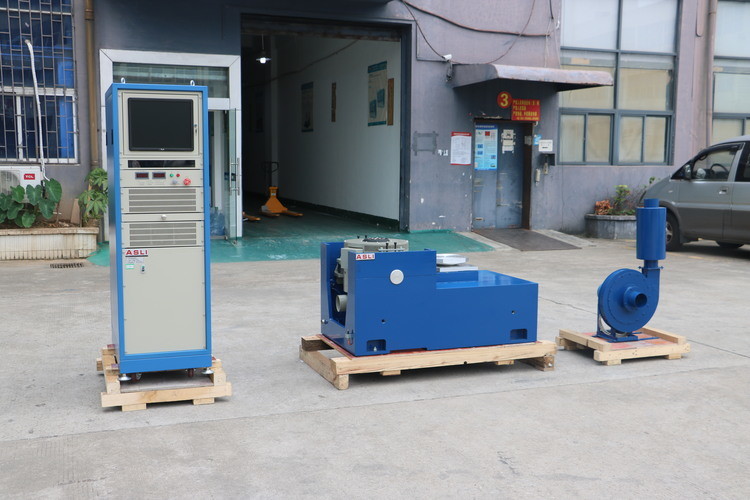

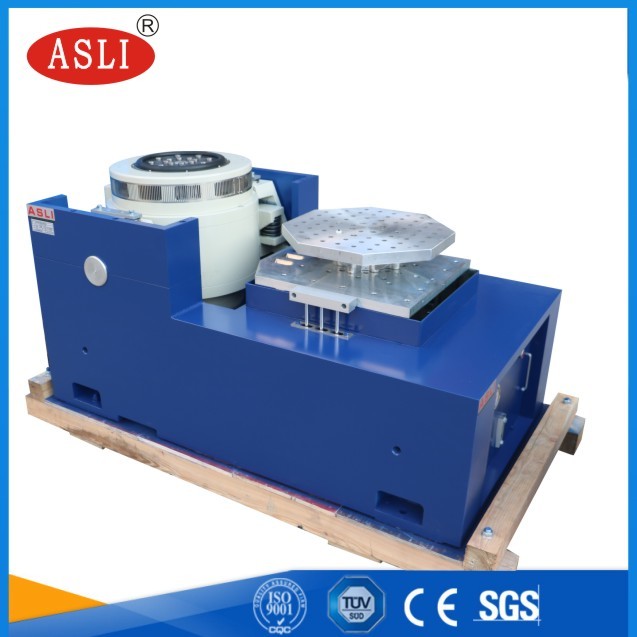

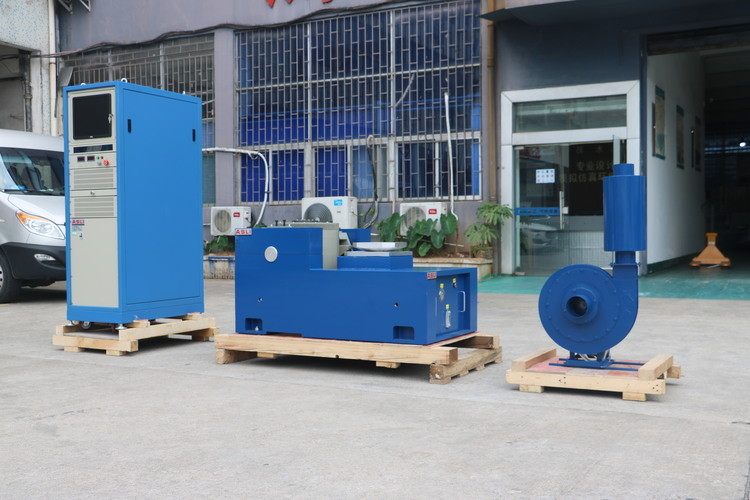

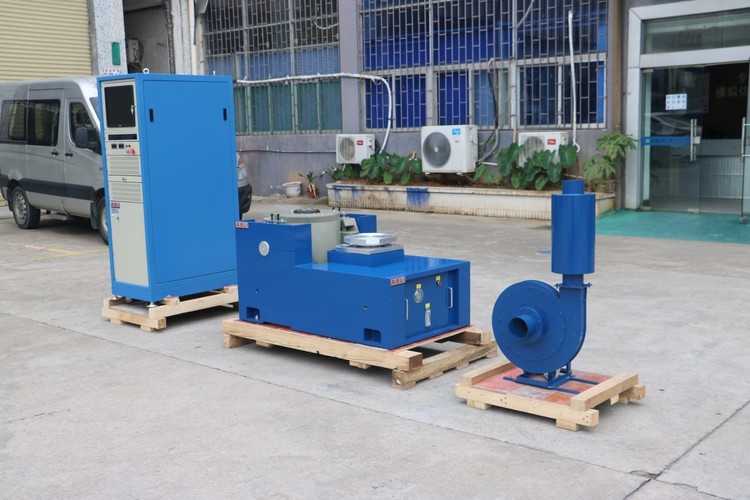

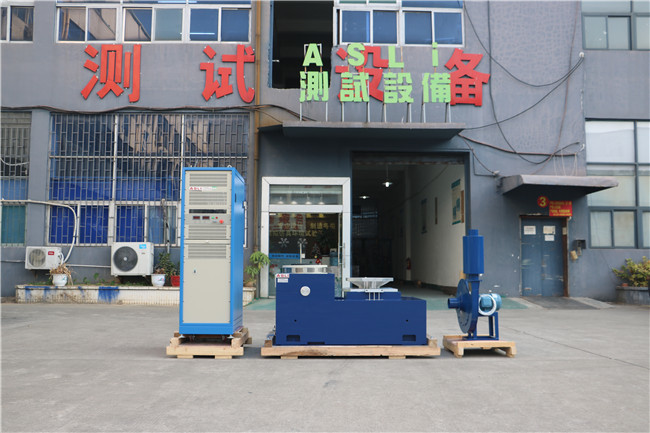

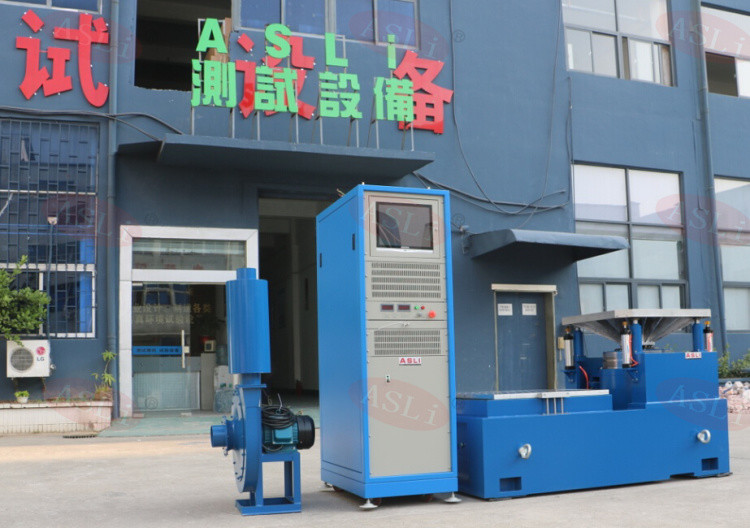

संदर्भ के लिए चित्रः
संबंधित उत्पाद:
यदि आपके पास 2700Hz 6000kgf इलेक्ट्रोडायनामिक कंपन तालिका परीक्षण उपकरण के बारे में कोई संबंधित पूछताछ है तो कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें
