उच्च आवृत्ति कंपन परीक्षण स्टैंड ES-30.pdf

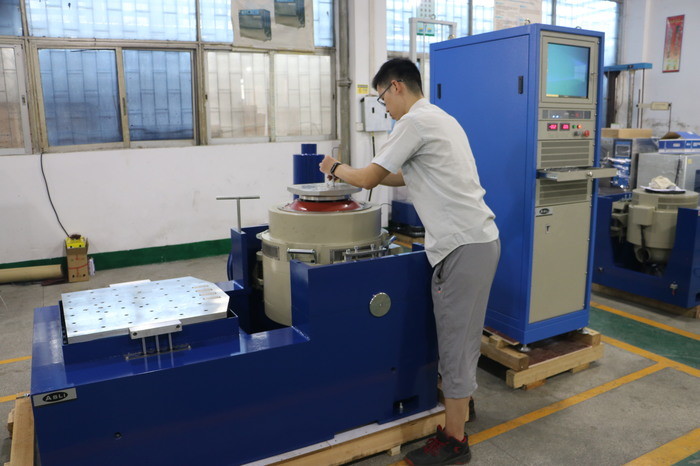

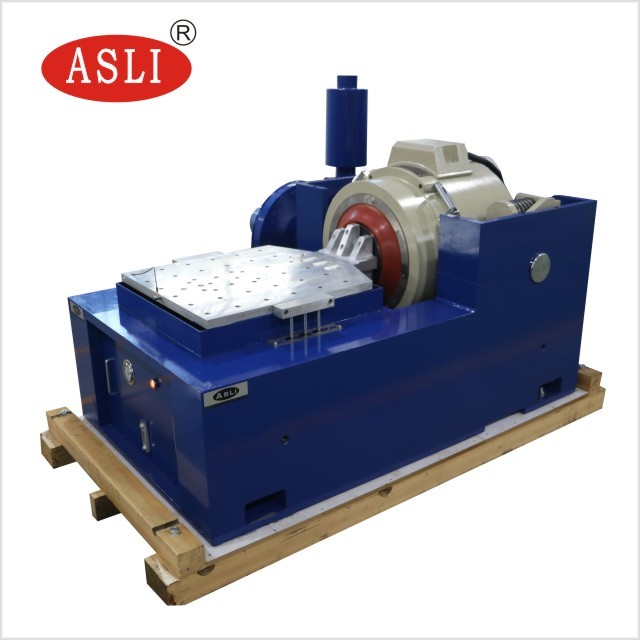

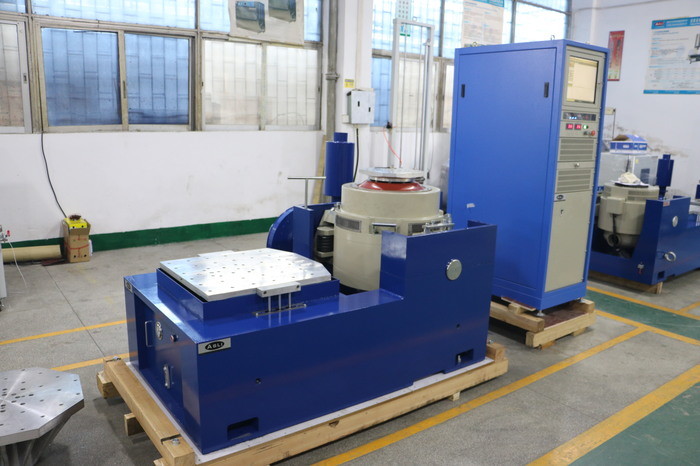

3000kg.f इलेक्ट्रोमैग्नेटिक कंपन परीक्षण मशीन MIL-STD DIN ISTA के साथ
विस्थापन अनुकूलित किया जा सकता है,

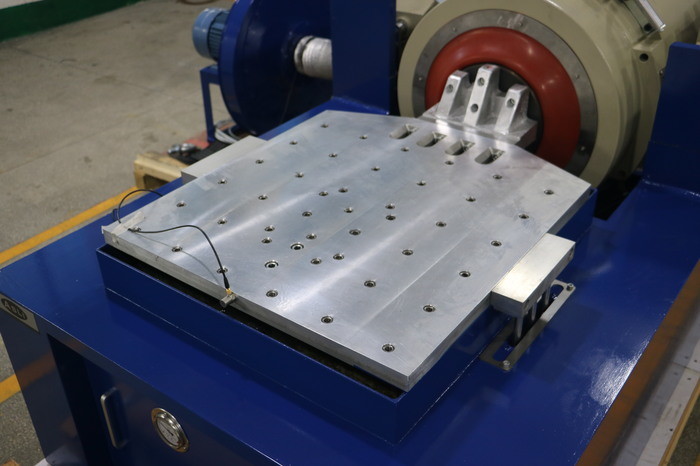

कंपन तालिका का आकार नमूना आकार के अनुसार चुना जाता है,
प्रयोगशाला, ऑटो पार्ट, एलईडी लाइटिंग, बैटरी, केबल, पैकेजिंग के लिए विरेशन परीक्षण...
तकनीकी मापदंडः
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
विद्युत चुम्बकीय कंपन परीक्षक का अधिकतम त्वरण स्तर अधिकतमकम आवृत्ति पर, चलती भाग के विस्थापन को इस तरह से प्रतिबंधित किया जाता है कित्वरण उच्च स्तर तक नहीं पहुंचेगा। चलती तत्व के अनुनाद आवृत्ति उच्च सेट हैआवृत्ति सीमा की ऊपरी सीमा से अधिक.
कंपन जनरेटर के प्रदर्शन अधिकतम प्रदर्शित करता है कि चार्ट द्वारा परिलक्षित किया जा सकताविभिन्न आवृत्तियों के तहत त्वरण। एक लॉग-लॉग ग्राफ का उपयोग करके, विस्थापन का प्रतिबंध6 dB/octave के ढलान के साथ एक सीधी रेखा द्वारा व्यक्त किया जा सकता है।
ऊर्ध्वाधर विस्तारक के तकनीकी मापदंडः
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (हर्ट्ज) | बेंच का आकार |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
यह जलवायु कक्ष के साथ भी इस्तेमाल किया जा सकता हैः
यदि आप MIL-STD DIN ISTA के साथ 3000kg.f विद्युत चुम्बकीय कंपन परीक्षण मशीन के बारे में अधिक जानना चाहते हैं, तो कृपया अपनी पूछताछ भेजने में संकोच न करें, उसके बाद, हम अधिक समर्थन दे सकते हैं।
