MIL-STD-810G मानक के साथ प्रयोगशाला इलेक्ट्रोडायनामिक शेकर वाइब्रेशन टेस्ट सिस्टम
वाइब्रेशन टेस्ट मशीन की विशेषताएं:
1. अच्छी तरह से डिज़ाइन किया गया डायनेमिक सर्कल कंकाल, जिसमें उच्च स्टेज अक्षीय अनुनाद आवृत्ति है।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्रूनियन अलगाव फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5. उच्च विश्वसनीयता के गतिशील चक्र को सुनिश्चित करने के लिए उन्नत तकनीक सिस्टम के चारों ओर घूमती है।
6. नई वाहिनी डिजाइन और शीतलन प्रभाव को बढ़ाएं।
7. असर का स्थैतिक कठोरता, गतिशील कठोरता छोटा गुब्बारा, कंपन तालिका असर क्षमता बढ़ाना, कम आवृत्ति प्रदर्शन में सुधार करना।
| मॉडल: ES-3 | |
|---|---|
| साइन थ्रस्ट | 300kgf |
| रैंडम थ्रस्ट | 300kgf |
| इम्पैक्ट थ्रस्ट | 600kgf |
| आवृत्ति रेंज | 2~2500Hz |
| निरंतर विस्थापन | 25mm |
| विस्थापन का प्रभाव | 25mm |
| अधिकतम गति | 1.8m/s |
| अधिकतम त्वरण | 981m/s2 |
| मूविंग कॉइल व्यास | Φ150mm |
| सनकी क्षण की अनुमति दें | >196N.m |
| लोड कनेक्शन बिंदु | 6 बिंदु |
| चलते भागों का समतुल्य द्रव्यमान | 3kg |
| काउंटरटॉप पेंच आकार (मानक) | M8 |
| पेंच लेआउट टेबल (व्यास, परिधि) | 8 पर Φ100mm, 8 पर Φ, 200mm। |
| अक्षीय अलगाव आवृत्ति | <3Hz |
| अधिकतम भार | 120Kg |
| चुंबकीय प्रवाह रिसाव | <1mT |
| आयाम (पैकेजिंग के बिना) (L×W×H) | 730mm×550mm×650mm |
| वाइब्रेशन टेबल वजन | 450kg |
विवरण अनुप्रयोग:
MIL-STD-810G मानक के साथ प्रयोगशाला इलेक्ट्रोडायनामिक शेकर वाइब्रेशन टेस्ट सिस्टम का उपयोग शैक्षिक, अनुसंधान और प्रयोगशाला वातावरण में किया जाता है। एकडबल-मैग्नेटिक सर्किट संरचना, स्व-उत्पादित कंकाल क्रिया मंडल, एयरबोर्न सपोर्ट और रोलर बेयरिंग और रैखिक मार्गदर्शन, ट्रूनियन अलगाव उन्नत आधुनिक तकनीक और विशेष तकनीक को अपनाया, X, Y, Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण में पूरा किया जा सकता है, जिसे क्लासिकल (आधा - साइन, ट्रेपेज़ॉइडल, आरी दांत तरंग) पल्स और शॉक रिस्पांस स्पेक्ट्रम टेस्ट द्वारा पूरा किया जाना है। इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरणों, संचार, घरेलू उपकरणों और अन्य क्षेत्रों में उपयोग किया जाता है।

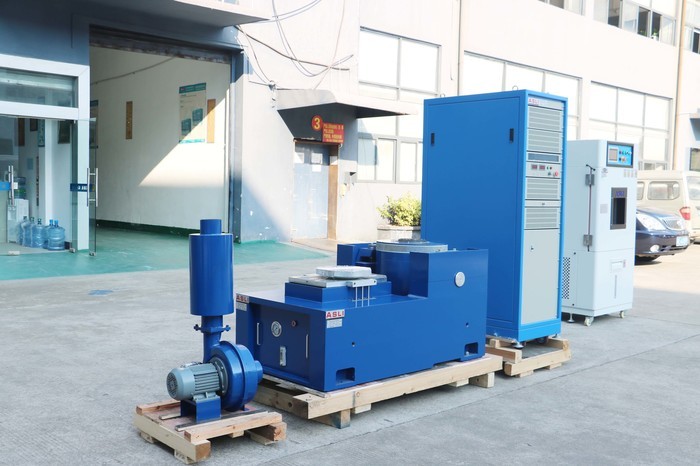

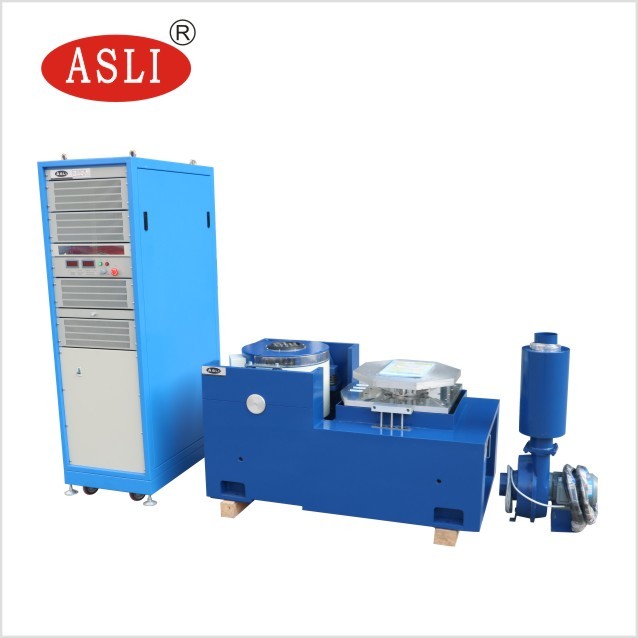

की रचनाउच्च आवृत्ति विद्युत चुम्बकीय कंपन परीक्षण मशीन:
वाइब्रेशन टेस्ट बेंच, पावर एम्पलीफाई, कूलिंग फैन, स्लिप टेबल, वर्टिकल एक्सपेंडर

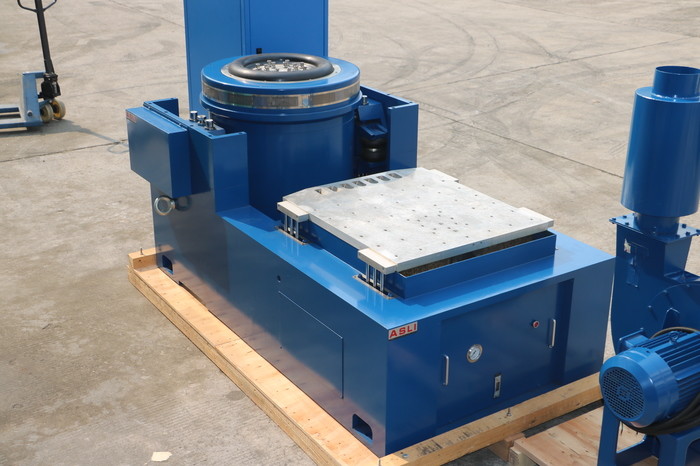

क्षैतिज स्टैंड विशेषताएं:
उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए छोटे लोडिंग बेंच के भीतर, पूरी मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए।
क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार के हैं, जिसमें सही संरचना, स्थापित करने और समायोजित करने की सुविधा है।
स्थैतिक दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी की क्षमता के साथ।
अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
वर्टिकल एक्सटेंडेड-बेंच विशेषताएं:
VT वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप, सटीक गणना, विस्तृत डिजाइन, यह सुनिश्चित करने के लिए कि ग्राहक को सही के अनुसार सर्वोत्तम प्रदर्शन प्राप्त हो
MIL-STD-810G मानक के साथ प्रयोगशाला इलेक्ट्रोडायनामिक शेकर वाइब्रेशन टेस्ट सिस्टम के बारे में कोई संदेह या आवश्यकता होने पर, कृपया अपनी पूछताछ भेजने में संकोच न करें।
