उचित उपयोगी ऊर्ध्वाधर और क्षैतिज उच्च आवृत्ति विद्युत गतिशीलता प्रकार कंपन परीक्षक
रैंडम और सीन टेस्ट में क्या अंतर है?
साइनसॉइडल कंपन परीक्षण यादृच्छिक परीक्षण के रूप में उपयोगी नहीं हैं, क्योंकि एक साइन परीक्षण किसी भी समय एक ही आवृत्ति पर केंद्रित है। दूसरी ओर, यादृच्छिक कंपन परीक्षण,किसी भी समय एक परिभाषित स्पेक्ट्रम में सभी आवृत्तियों को उत्तेजित करता है. यादृच्छिक कंपन के बारे में टस्टिन के वर्णन पर विचार करें... मैंने लोगों को एक निरंतर स्पेक्ट्रम का वर्णन करते हुए सुना है, 10-2000 हर्ट्ज कहें, 1990 साइन तरंगों के रूप में 1 हर्ट्ज अलग। नहीं, यह करीब है लेकिन बिल्कुल सही नहीं है.सीनस तरंगों का आयाम और चरण स्थिर होता है, चक्र के बाद चक्र. मान लीजिए कि उनमें से 1990 थे. क्या कुल यादृच्छिक होगा? नहीं. कुल यादृच्छिक होने के लिए, प्रत्येक स्लाइस का आयाम और प्रारंभिक चरण यादृच्छिक रूप से भिन्न होना चाहिए,अप्रत्याशित रूप से. अप्रत्याशित भिन्नताएं हम यादृच्छिक के द्वारा क्या मतलब है. व्यापक स्पेक्ट्रम यादृच्छिक कंपन sinusoids नहीं है, लेकिन बल्कि कंपन की निरंतरता शामिल है.

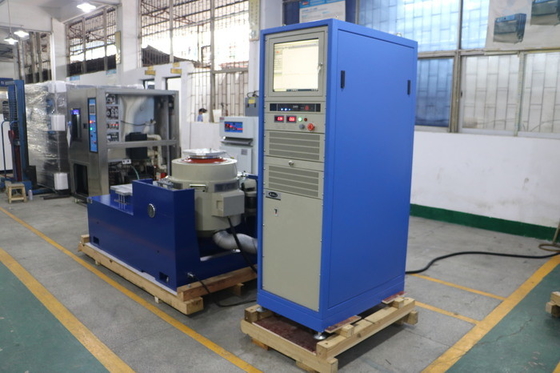

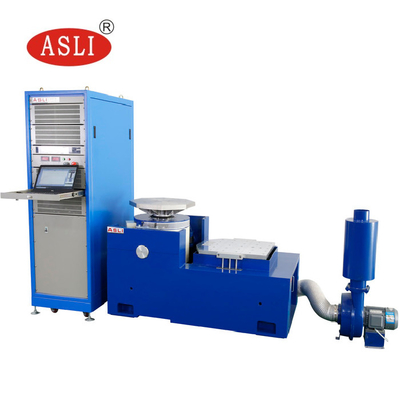

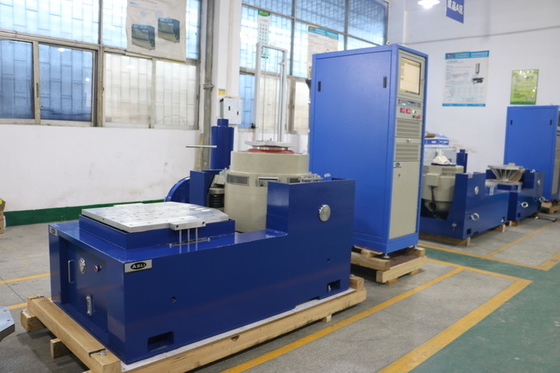

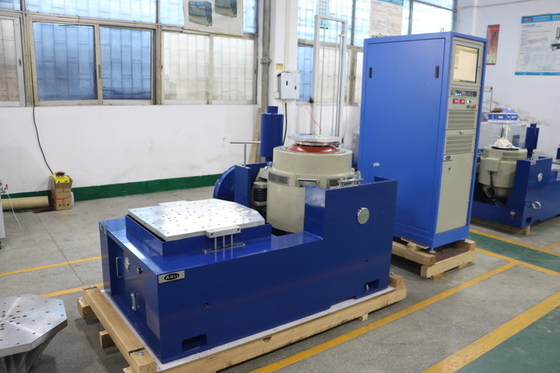

परीक्षण प्रणाली की संरचना

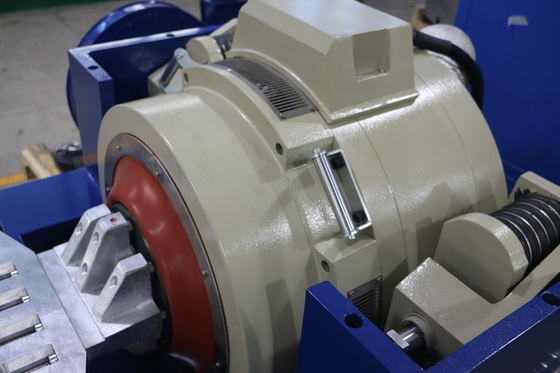

1. एक टुकड़ा क्षैतिज कंपन जनरेटर

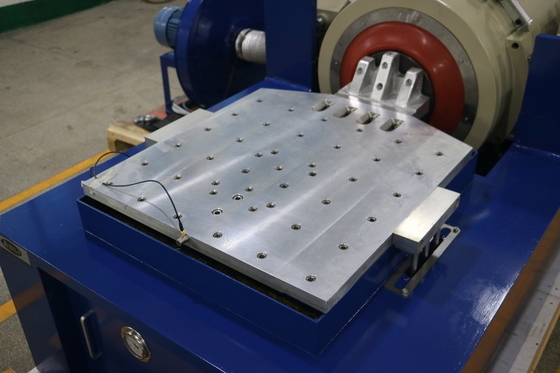

2ऊर्ध्वाधर विस्तार तालिका
3मफलर के साथ शीतलन पंखे
4डिजिटल स्विचिंग पावर एम्पलीफायर
5बहु-कार्यात्मक कंपन नियंत्रण माप उपकरण
विनिर्देश
| नाम | ऑटोमोबाइल बैटरी EN50604 IEC62133 UN38.3 प्रयोगशाला परीक्षण के लिए कंपन परीक्षण बेंच | ||||||||
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति ((m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
