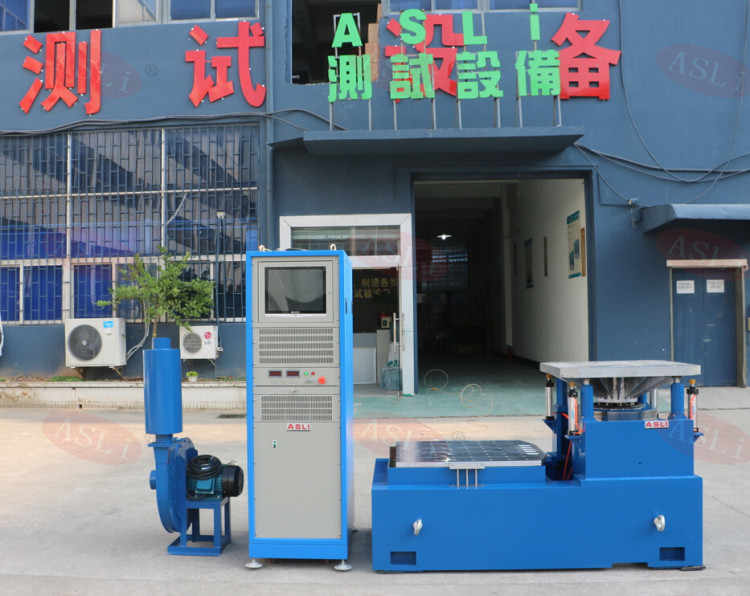

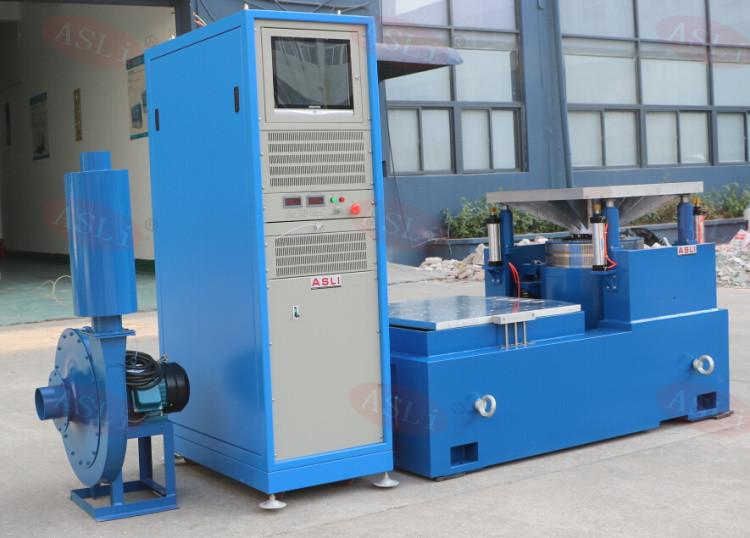

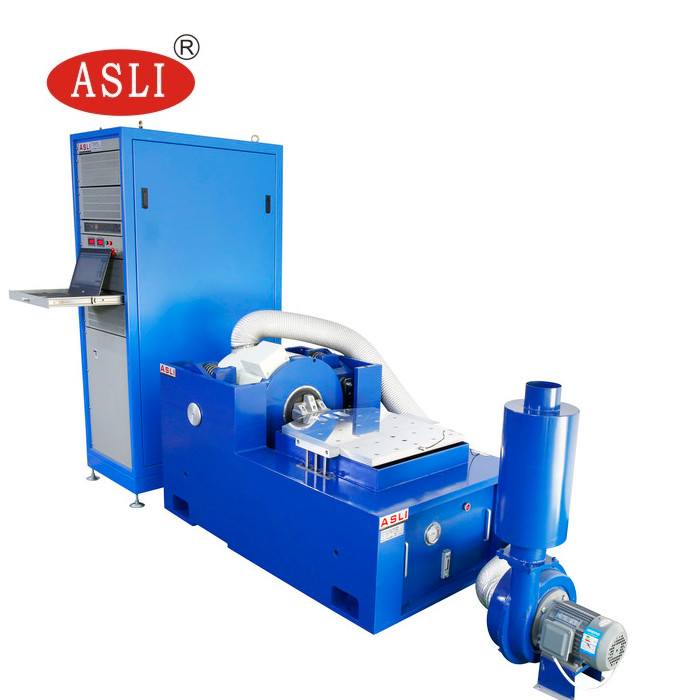

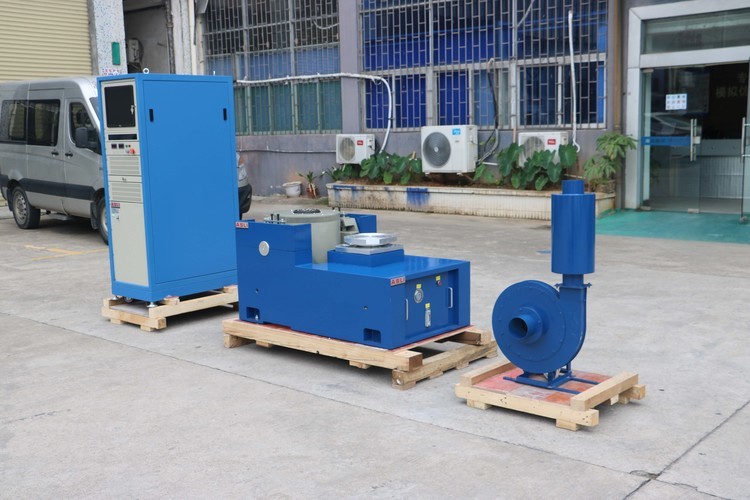

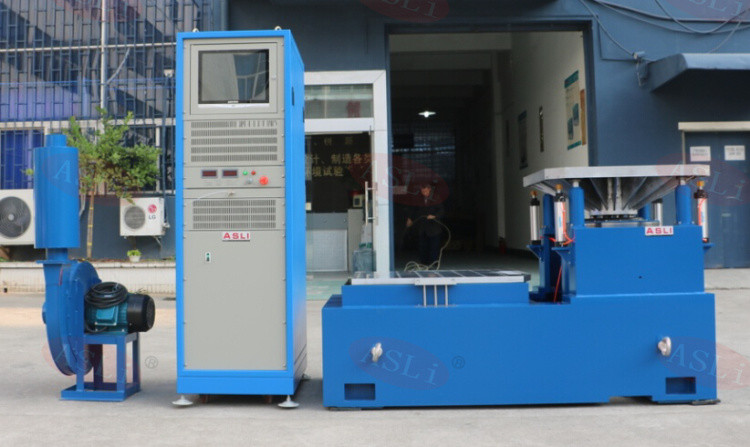

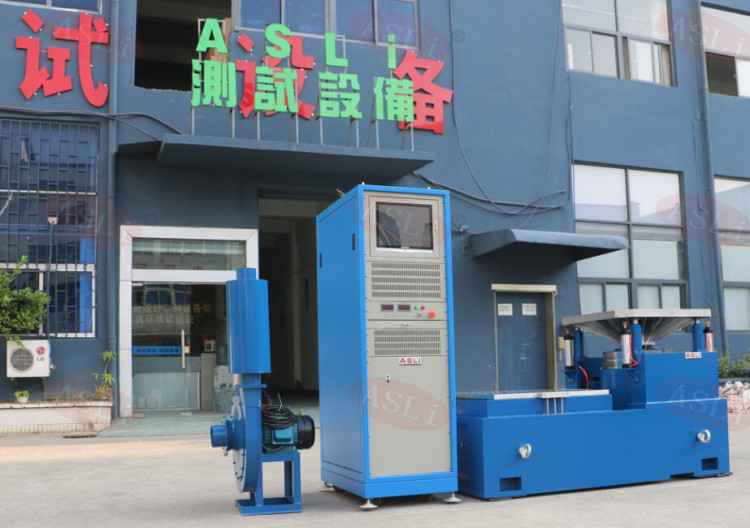

ऑटोमोटिव स्विच के लिए ऊर्ध्वाधर और क्षैतिज कंपन शेकर
उच्च आवृत्ति कंपन परीक्षण मशीन मुख्य रूप से उत्पाद कंपन और सदमे पर्यावरण परीक्षण वातावरण, पर्यावरण तनाव स्क्रीनिंग परीक्षण, विश्वसनीयता परीक्षण के लिए प्रयोग किया जाता है,एयरोस्पेस के लिए परीक्षण करने की आवश्यकता हो सकती है, संचार, इलेक्ट्रॉनिक्स, विद्युत, संचार, घरेलू उपकरण और उत्पादों के अन्य क्षेत्रों।यह एक परीक्षण मंच है जो सभी प्रकार के परीक्षण विनिर्देशों को पूरा करता है, और आईईसी, एमआईएल-एसटीडी, जेआईएस, एएसटीएम और अन्य विनिर्देशों सहित निष्पादित किया जा सकता है।
उच्च आवृत्ति कंपन मशीन पैरामीटरः
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति (m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल (मिमी) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
उत्पाद की विशेषताएं
* लचीली निलंबन प्रणाली और सीधी रेखा गाइड, मजबूत असर क्षमता, अच्छा मार्गदर्शन प्रदर्शन और उच्च स्थिरता।
* केंद्रीय भार एयरबैग की स्थैतिक कठोरता बड़ी है, गतिशील कठोरता छोटी है, असर क्षमता मजबूत है, और गतिशील प्रदर्शन उत्कृष्ट है।
* त्वरित आत्म-परीक्षण निदान और श्रृंखला सुरक्षा, उच्च सुरक्षा और विश्वसनीयता;
* एयर बैग आइसोलेशन और डम्पिंग डिवाइस वाइब्रेटर को विशेष आधार की आवश्यकता नहीं बनाता है, कंपन तरंग को पूरी तरह से पुनः प्रस्तुत करता है और कंपन संचरण को कम करता है।
* क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफार्मों का अलग-अलग उपयोग करना;
* इसका उपयोग सभी प्रकार के कंपन नियंत्रकों के साथ किया जा सकता है और इसका संचालन सरल है।
क्षैतिज स्टैंड की विशेषताएंः
छोटे लोडिंग बेंच के भीतर उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए, पूरी मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए।
क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार के होते हैं, जिनकी संरचना उत्तम होती है, स्थापित करने और समायोजित करने में सुविधा होती है।
स्थिर दबाव ट्रैक, वी के आकार का, ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता के साथ।
अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
५-१००० 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
ऑटोमोटिव स्विच के लिए ऊर्ध्वाधर और क्षैतिज कंपन शेकर के बारे में किसी भी संदेह या जरूरत के लिए, कृपया अपनी जांच भेजने में संकोच न करें।
