कंपन परीक्षण त्वरण क्या है?
कंपन परीक्षण त्वरण का उपयोग करके, एक उत्पाद को समय के एक अंश में सेवा के वर्षों के लिए परीक्षण किया जा सकता है। कंपन वातावरण के आधार पर,परीक्षण त्वरण कई तरीकों में से एक में किया जा सकता है.
संग्रहण के लिए दस्तावेज़ डाउनलोड करें -- यहाँ क्लिक करें ----→उच्च आवृत्ति कंपन परीक्षण स्टैंड ES-30.pdf
प्रयोगशाला उच्च त्वरण XYZ अक्ष विद्युत गतिज उच्च आवृत्ति कंपन परीक्षण तालिका
कंपन परीक्षण प्रणाली मुख्य रूप से उत्पादों के कंपन और झटके पर्यावरण परीक्षण, पर्यावरण तनाव स्क्रीनिंग परीक्षण, विश्वसनीयता परीक्षण के लिए प्रयोग किया जाता है।
विद्युत चुम्बकीय कंपन परीक्षक पूरी तरह से मानक डिजाइन बैटरी से संबंधित परीक्षण के अनुसार, बैटरी के कंपन परीक्षण की निश्चित स्थिति के तहत सिमुलेशन,बैटरी या बैटरी पैक कंपन तालिका पर तय है, निर्धारित आवृत्ति, त्वरण और विस्थापन मोड के अनुसार बैटरी के नमूना कंपन के साथ तीन परस्पर लंबवत दिशाओं में मापी गई बैटरी को रिसाव नहीं होना चाहिए,हिम्मत मत हारो, नहीं टूटा, कोई आग और विस्फोट नहीं।
आवेदन के दायरे का कंपन परीक्षण बहुत व्यापक है, सर्किट बोर्ड, बैटरी, विमान, जहाज, रॉकेट, मिसाइल, कार और घरेलू उपकरण और अन्य औद्योगिक उत्पादों से।
| शेकर | |
| साइन बल (पीक) | 30kN |
| आघात बल (पीक) | 60 kN |
| आवृत्ति सीमा | 3~2800हर्ज |
| विस्थापन (निरंतर) | 100 मिमी |
| अधिकतम गति | 1.8 मी/सेकंड |
| अधिकतम त्वरण | 100 जी |
| आर्मर व्यास | 445 मिमी |
| प्रथम क्रमांक के प्रतिध्वनित आवृत्ति | 2,400 हर्ट्ज |
| अनुमेय विलक्षण क्षण | > 500 एनएक्सएम |
| आर्मर का वजन | 40 किलो |
| HE/ST पेंच आयाम | M10 (मीट्रिक) |
| अक्षीय कंपन पृथक्करण आवृत्ति | ३ हर्ट्ज |
| अधिकतम. | 500 किलो |
| चुंबकीय प्रवाह रिसाव | ≤1 मीटी |
| आयाम (L×W×H, अनपैक) | 1,330x860x1,250 मिमी |
| वजन (अनपैक) | 2,500 किलोग्राम |
| स्थापना |
रबर मैट (अँकर बोल्ट आवश्यक) |
कंपन परीक्षण प्रणाली मुख्य रूप से उत्पादों के कंपन और झटके पर्यावरण परीक्षण, पर्यावरण तनाव स्क्रीनिंग परीक्षण, विश्वसनीयता परीक्षण के लिए प्रयोग किया जाता है।
विद्युत चुम्बकीय कंपन परीक्षक पूरी तरह से मानक डिजाइन बैटरी से संबंधित परीक्षण के अनुसार, बैटरी के कंपन परीक्षण की निश्चित स्थिति के तहत सिमुलेशन,बैटरी या बैटरी पैक कंपन तालिका पर तय है, निर्धारित आवृत्ति, त्वरण और विस्थापन मोड के अनुसार बैटरी के नमूना कंपन के साथ तीन परस्पर लंबवत दिशाओं में मापी गई बैटरी को रिसाव नहीं होना चाहिए,हिम्मत मत हारो, नहीं टूटा, कोई आग और विस्फोट नहीं।
आवेदन के दायरे का कंपन परीक्षण बहुत व्यापक है, सर्किट बोर्ड, बैटरी, विमान, जहाज, रॉकेट, मिसाइल, कार और घरेलू उपकरण और अन्य औद्योगिक उत्पादों से।
परीक्षण मानक:
जीबी/टी 31486-2015
UL 1642:2012 < लिथियम बैटरी के लिए मानक>
UL 2054: 2012 < घरेलू और वाणिज्यिक बैटरी>
UN38.3 ((2012)
IEC62133-2:2017 < पोर्टेबल सील सेकंडरी सेल और उनसे बनी बैटरी के लिए सुरक्षा आवश्यकताएं, पोर्टेबल अनुप्रयोगों में उपयोग के लिए-भाग 2: लिथियम सिस्टम>
आईईसी 62281: 2004
आईईसी 60086: 2007
विशेषताएं:
अल्ट्रा मूक काम; मशीन आधार उच्च गुणवत्ता वाली सामग्री का उपयोग करता है, सुविधाजनक स्थापित करता है, ऑपरेशन चिकनी है, स्थापित करने की आवश्यकता नहीं है,नियंत्रण सर्किट डिजिटलीकरण नियंत्रण और प्रदर्शन आवृत्ति, पीआईडी कार्य को समायोजित करता है, उपकरण के काम को अधिक स्थिर, विश्वसनीय बनाता है, आवृत्ति और फिक्स्ड आवृत्ति संचालन के तरीके को स्वीप करता है,नियंत्रण सर्किट के लिए मजबूत विद्युत चुम्बकीय क्षेत्र के हस्तक्षेप को हल करने के लिए विभिन्न पेशे परीक्षण अनुरोध के लिए अनुकूल है, और निर्धारित कार्य समय को बढ़ाने के लिए, ताकि परीक्षण उत्पाद सटीक परीक्षण समय तक पहुंच जाए।

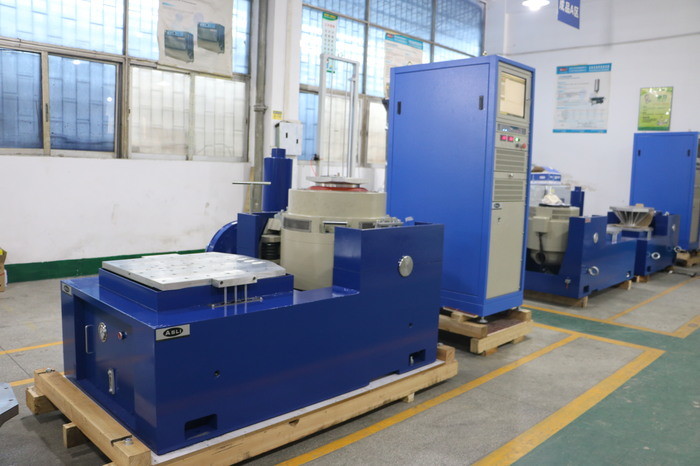

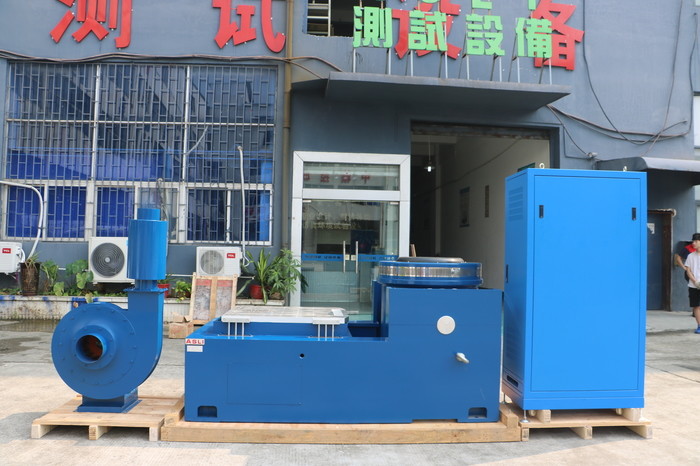

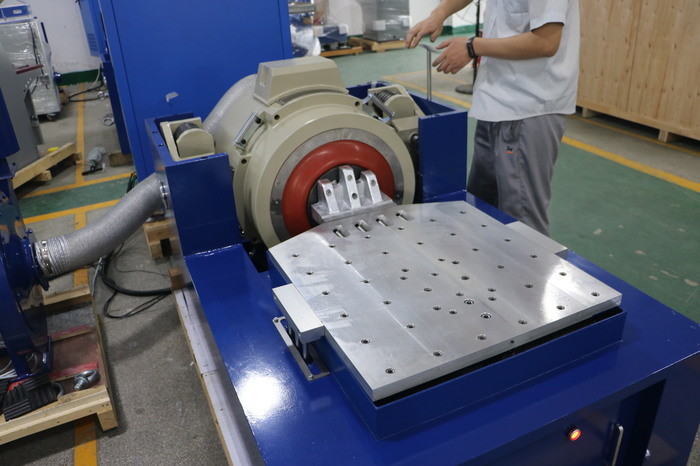

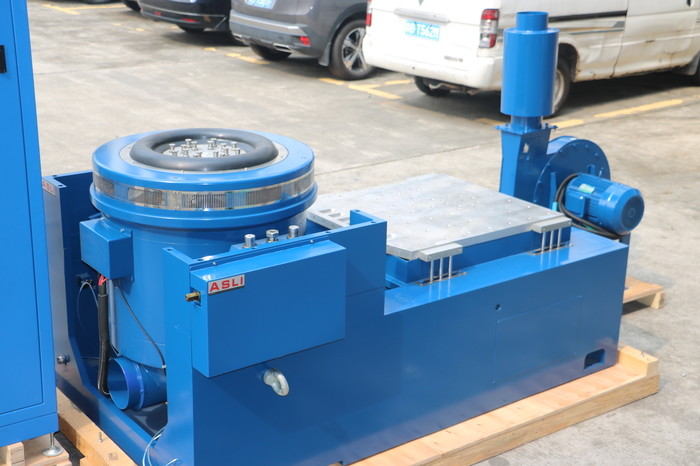

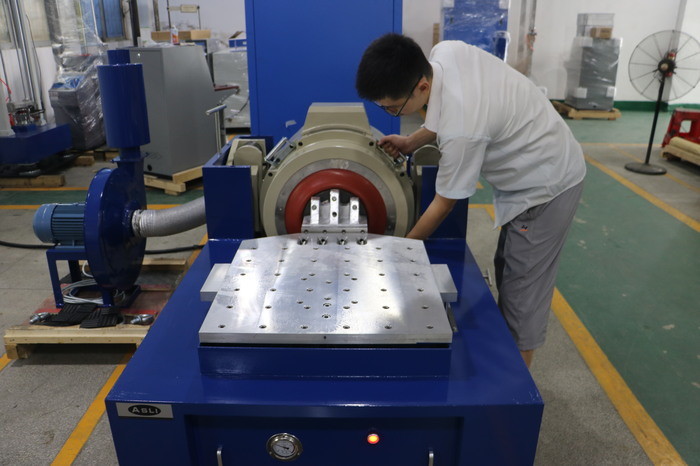

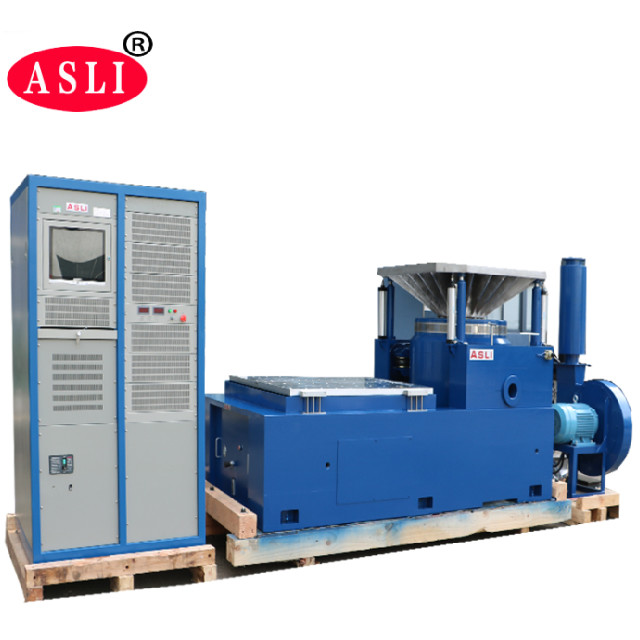

संदर्भ के लिए चित्रः
किसी भी संदेह या जरूरत के बारे मेंप्रयोगशाला उच्च त्वरण XYZ अक्ष विद्युत गतिज उच्च आवृत्ति कंपन परीक्षण तालिका, कृपया अपनी जांच भेजने में संकोच न करें।
