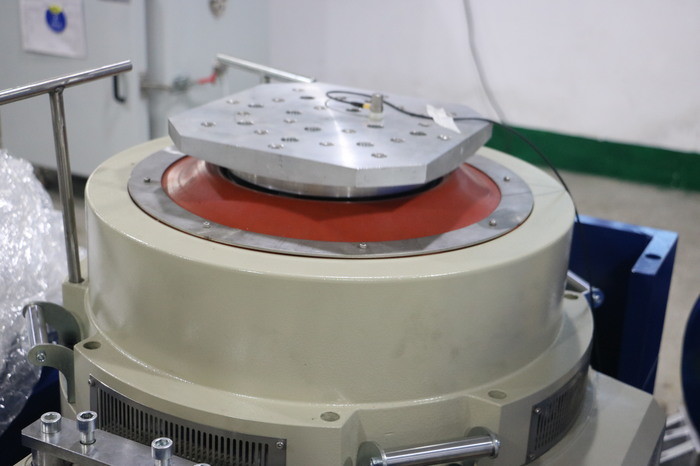

लंबवत कंपन परीक्षण उपकरण इलेक्ट्रोडायनामिक कंपन शेकर घटकों के लिए जेईएसडी 22-बी103बी से मिलें
विवरण आवेदन:
लंबवत कंपन परीक्षण उपकरण इलेक्ट्रोडायनामिक कंपन शेकर घटकों के लिए जेईएसडी 22-बी103बी से मिलेंशैक्षिक, अनुसंधान और प्रयोगशाला वातावरण में उपयोग किया जाता है।एडबल-मैग्नेटिक सर्किट संरचना, स्व-निर्मित कंकाल एक्शन सर्कल, एयरबोर्न सपोर्ट और रोलर बीयरिंग और रैखिक मार्गदर्शन, ट्रूनियन अलगाव उन्नत आधुनिक तकनीक और विशेष तकनीक को अपनाया गया, एक्स, वाई, जेड तीन-अक्ष साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड में पूरा किया जा सकता है यादृच्छिक कंपन परीक्षण, शास्त्रीय (आधा-साइन, ट्रेपेज़ॉइडल, सॉ टूथ वेव) पल्स और शॉक रिस्पांस स्पेक्ट्रम परीक्षण द्वारा पूरा किया जाना है।इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरण और अन्य क्षेत्रों में उपयोग किया जाता है।
| मॉडल:ES-3 | |
|---|---|
| साइन जोर | 300 किग्रा |
| बेतरतीब जोर | 300 किग्रा |
| प्रभाव जोर | 600 किग्रा |
| आवृति सीमा | 2~2500Hz |
| निरंतर विस्थापन | 25 मिमी |
| विस्थापन का प्रभाव | 25 मिमी |
| अधिकतम गति | 1.8 मी/से |
| अधिकतम त्वरण | 981 मी/से2 |
| गतिमान कुंडल व्यास | Φ150मिमी |
| विलक्षण क्षण की अनुमति दें | >196एन.एम |
| कनेक्शन बिंदु लोड करें | 6 पियोन्ट |
| गतिमान भागों का समतुल्य द्रव्यमान | 3 किलो |
| काउंटरटॉप्स पेंच आकार (मानक) | एम8 |
| पेंच लेआउट तालिका (व्यास, परिधि) | Φ100mm पर 8, Φ,200mm पर 8। |
| अक्षीय अलगाव आवृत्ति | <3हर्ट्ज |
| अधिकतम भार | 120 किलो |
| चुंबकीय प्रवाह रिसाव | <1mT |
| आयाम (पैकेजिंग के बिना)(एल×डब्ल्यू×एच) | 730मिमी×550मिमी×650मिमी |
| कंपन तालिका वजन | 450 किलो |
लंबवत कंपन परीक्षण उपकरण इलेक्ट्रोडायनामिक कंपन शेकर घटकों के लिए जेईएसडी 22-बी103बी से मिलेंविशेषताएँ:
1. उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया गतिशील सर्कल कंकाल।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बीयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, विलक्षण भार क्षमता।
4. ट्रूनियन आइसोलेशन फाउंडेशन हार्मोन के उपयोग, मोबाइल सुविधा की स्थापना के लिए समर्पित है।
5. उच्च विश्वसनीयता के गतिशील चक्र को सुनिश्चित करने के लिए उन्नत तकनीक सिस्टम के चारों ओर घूमती है।
6. नई डक्ट डिजाइन और शीतलन प्रभाव को बढ़ाएं।
7. स्थैतिक कठोरता, असर वाले छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका की असर क्षमता को बढ़ाना, कम-आवृत्ति प्रदर्शन में सुधार करना।
की संरचनालंबवत कंपन परीक्षण उपकरण इलेक्ट्रोडायनामिक कंपन शेकर घटकों के लिए जेईएसडी 22-बी103बी से मिलें

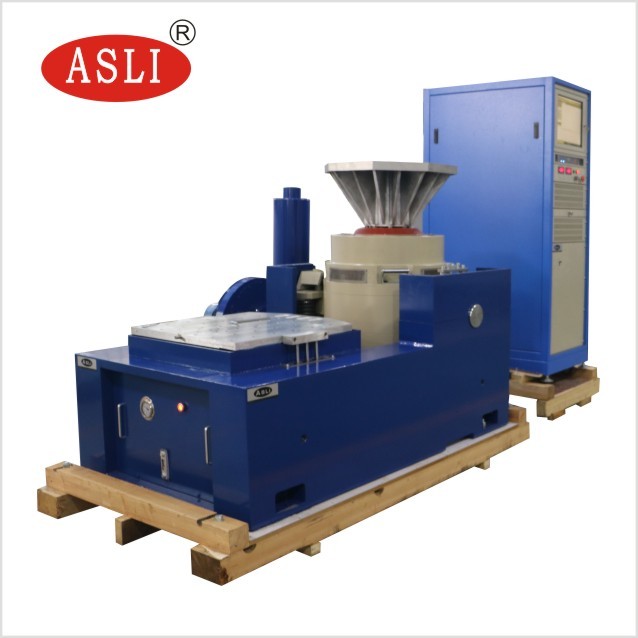

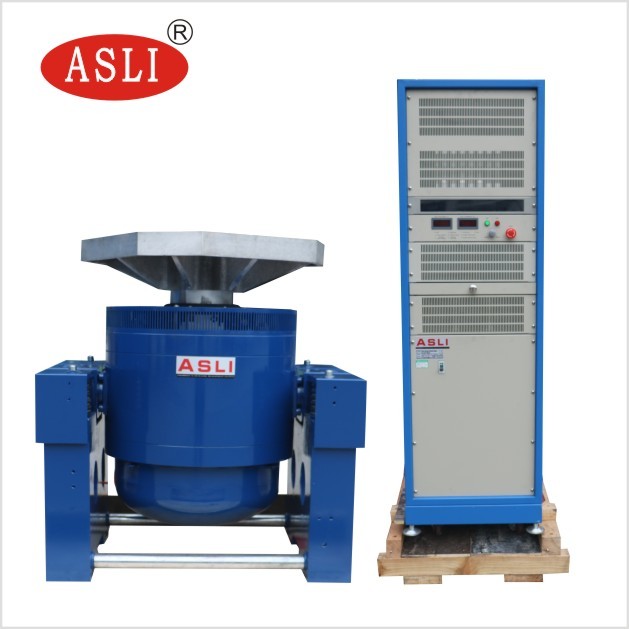

कंपन परीक्षण बेंच, पावर एम्प्लीफाई, कूलिंग फैन, स्लिप टेबल, ऊर्ध्वाधर विस्तारक

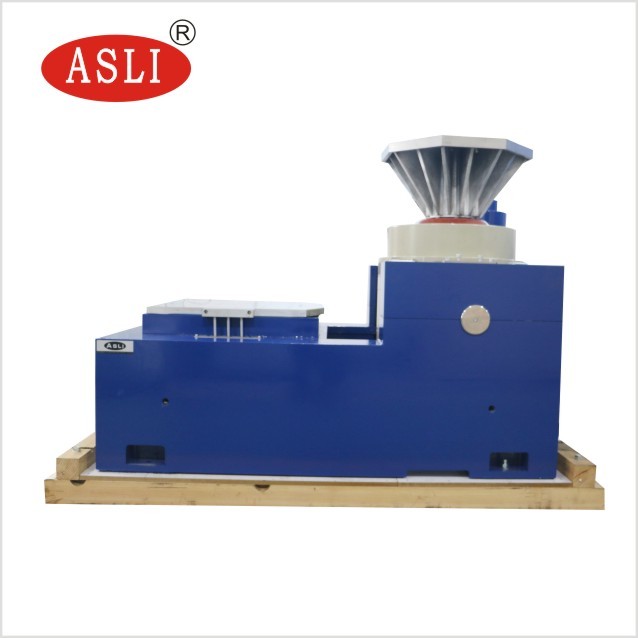

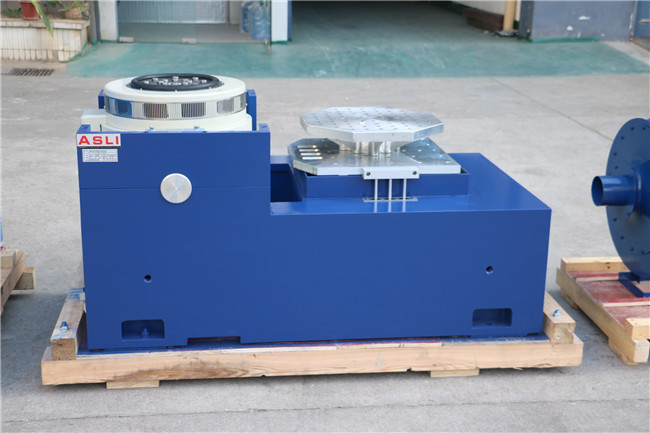

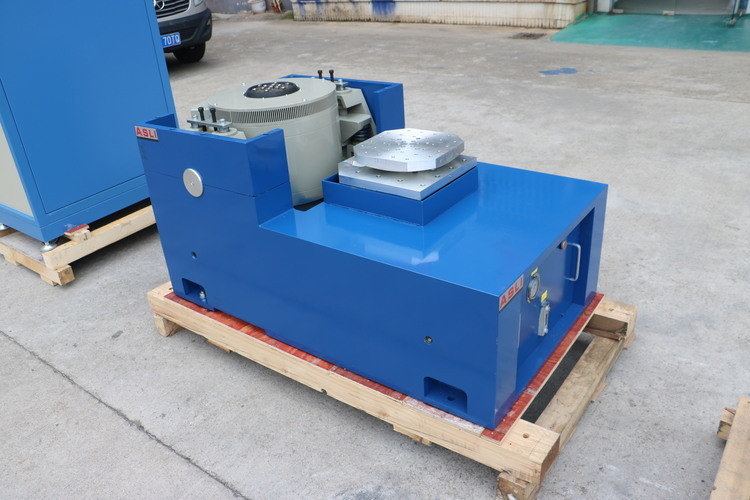

क्षैतिज स्टैंड विशेषताएं:
पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार करने के लिए, उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए छोटी लोडिंग बेंच के भीतर।
क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार हैं, उत्तम संरचना, स्थापित करने और समायोजित करने की सुविधा के साथ।
स्थैतिक दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी की क्षमता के साथ।
अंतर्निर्मित तेल पंप, अच्छी संरचना और आसान संचालन।
लंबवत विस्तारित-बेंच विशेषताएं:
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप, सटीक गणना, विस्तृत डिज़ाइन, यह सुनिश्चित करने के लिए कि ग्राहक ने सही के अनुसार सर्वोत्तम प्रदर्शन प्राप्त किया है
