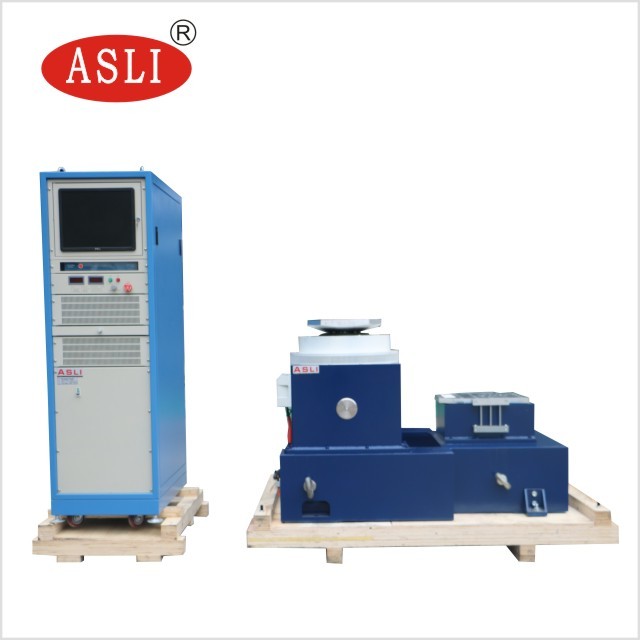

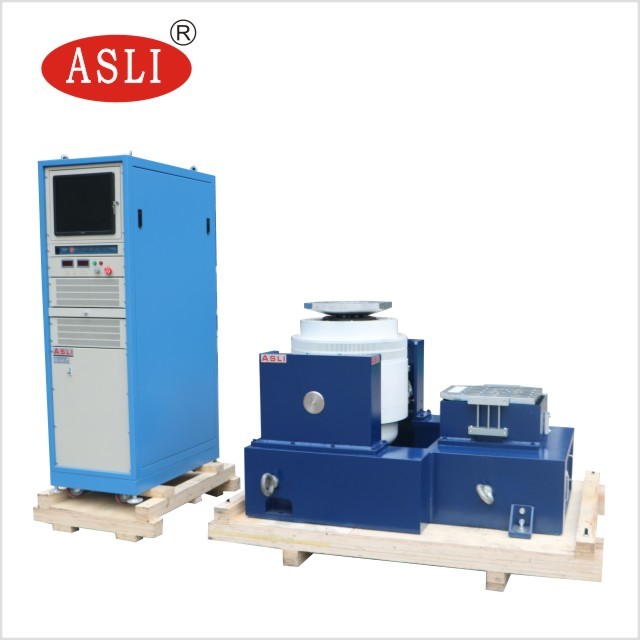

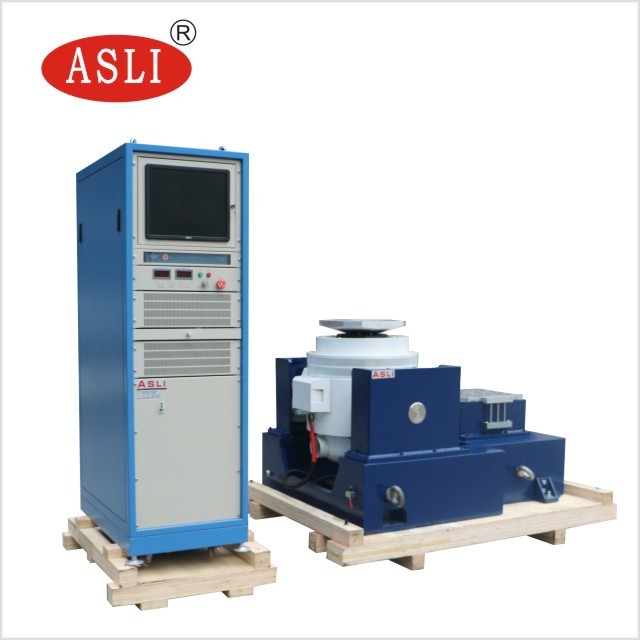

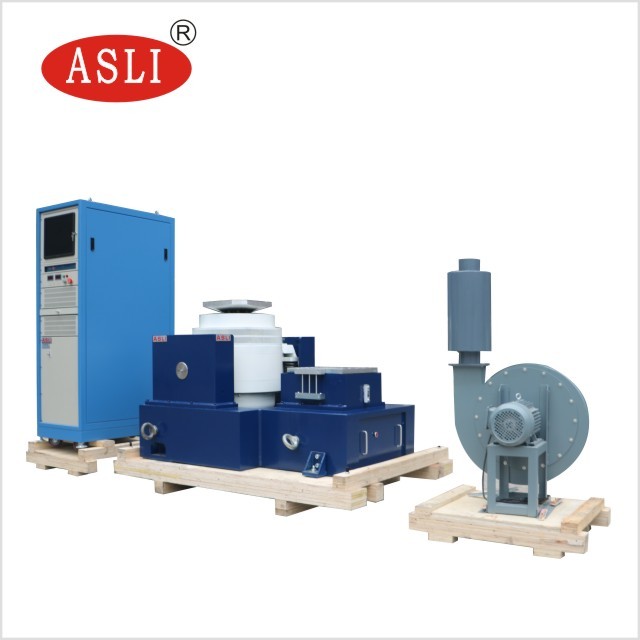

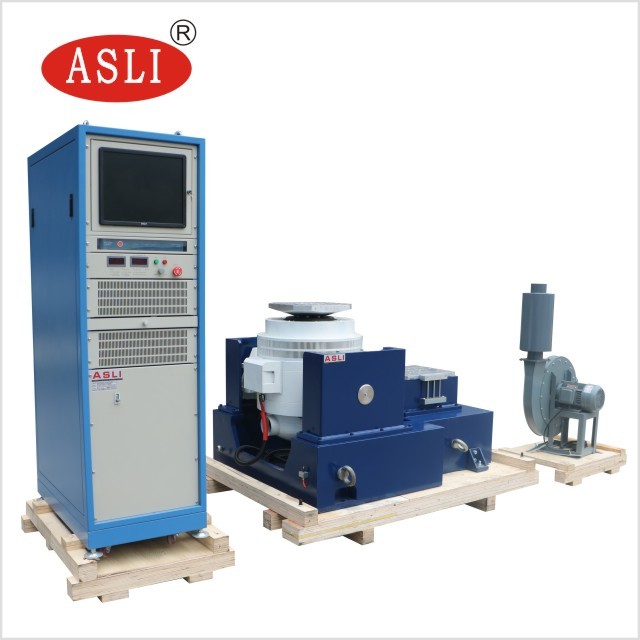

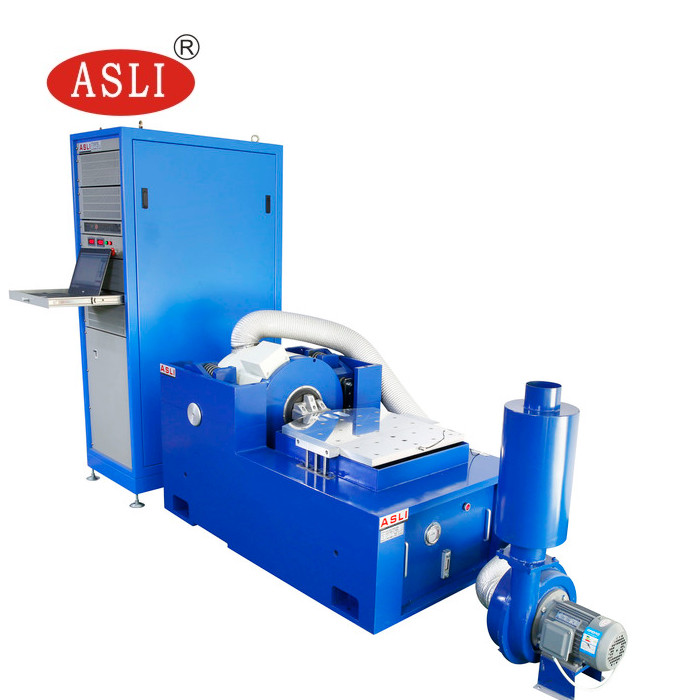

वर्टिकल इलेक्ट्रोडायनामिक मैकेनिकल शॉक टेस्ट वाइब्रेशन शेकर सिस्टम टेस्ट मशीन
सेमीकंडक्टर के लिए उच्च आवृत्ति ऊर्ध्वाधर और क्षैतिज जेनरेटर इलेक्ट्रोमैग्नेटिक कंपन शेकर का उपयोग उत्पाद और पैकेज डिजाइन की गुंजयमान आवृत्तियों का मूल्यांकन करने और वितरण या उपयोग के वातावरण में होने वाले यादृच्छिक कंपन का अनुकरण करने के लिए किया जाता है।उपयोग में आसान मशीन सरकार, उद्योग और कॉर्पोरेट विनिर्देशों के अनुसार कंपन परीक्षण की एक विस्तृत श्रृंखला कर सकती है।
1. परीक्षण कक्ष और रेफ्रिजरेटिंग सिस्टम की एक संयुक्त संरचना जो कॉम्पैक्ट और सुंदर डिजाइन का दावा करती है;स्वतंत्र सांत्वना
2. इसे संचालन के लिए सुविधाजनक बनाना;मूल रेफ्रिजरेटिंग कंप्रेसर इकाई और इसके मुख्य सहायक उपकरण विदेश से आयातित
3. तापमान आर्द्रता कार्यक्रमों के ऑटोमोबाइल नियंत्रण में सक्षम आयातित एलसीडी रंग टच स्क्रीन नियंत्रक;
4. R232 दूरसंचार इंटरफ़ेस के साथ।ग्राहकों की अनूठी मांगों को पूरा करने के लिए, उपयोगकर्ता अच्छी ठंडक के अलावा यह सुनिश्चित करने के लिए कंपन परीक्षण बेंच के विभिन्न मॉडलों में से चुन सकते हैं
5. ताप और वायु सील प्रणाली, यह कंपन बेंच यांत्रिक कंपन के उल्लेखनीय प्रभाव का भी दावा करेगी
विश्वसनीयता परीक्षण उपकरण, झटका कंपन
वर्टिकल इलेक्ट्रोडायनामिक मैकेनिकल शॉक टेस्ट वाइब्रेशन शेकर सिस्टम टेस्ट मशीनतकनीकी मापदंड:
| नमूना | THV-408(ए~एफ) |
| आंतरिक आयाम | W600×H850×D800(मिमी) |
| बाहरी आयाम | W850×H1950×D2100(मिमी) |
| तापमान की रेंज | निम्न तापमान:(A:25ºC; B:0ºC; C:-20ºC ; D: -40ºC; E: -60ºC; F: -70ºC) उच्च तापमान: 100ºC(150ºC) |
| आर्द्रता सीमा | 20%~98%आरएच(10%-98% आरएच/5%-98% आरएच एक विशेष वैकल्पिक स्थिति है, डीह्यूमिडिफ़ायर की आवश्यकता है) |
|
विश्लेषणात्मक सटीकता / वितरण तापमान और नमी |
0.1ºC;0.1% आरएच/±2.0ºC;±3.0% आरएच |
|
सटीकता पर नियंत्रण रखें तापमान का और नमी |
±0.5ºC;±2.5% आरएच |
|
तापमान चढ़ना गिरना गति दर |
तापमान लगभग बढ़ रहा है।0.1~3.0ºC/मिनट/तापमान लगभग गिर रहा है।0.1~1.5ºC/मिनट; (गिरने की गति दर न्यूनतम 1.5ºC/मिनट एक विशेष वैकल्पिक शर्त है) |
|
आंतरिक और बाहरी सामग्री |
आंतरिक बॉक्स की सामग्री SUS 304# स्टेनलेस स्टील है, बाहरी बॉक्स की सामग्री स्टेनलेस स्टील है पेंट लेपित कोल्ड-रोल्ड स्टील देखें। |
| इन्सुलेशन सामग्री | उच्च तापमान, उच्च घनत्व, फॉर्मेट क्लोरीन, एथिल एसिटम फोम इन्सुलेशन सामग्री के लिए प्रतिरोधी |
| शीतलन प्रणाली | विंड कूलिंग या वॉटर कूलिंग/सिंगल सेगमेंट कंप्रेसर (-40ºC, डबल सेगमेंट कंप्रेसर -70ºC) |
| सुरक्षा उपकरण |
फ़्यूज़-मुक्त स्विच, कंप्रेसर के लिए ओवरलोडिंग सुरक्षा स्विच, उच्च और निम्न वोल्टेज शीतलक सुरक्षा स्विच, अधिक आर्द्रता और अधिक तापमान सुरक्षा स्विच, फ़्यूज़, दोष चेतावनी प्रणाली, जल अल्प भंडारण चेतावनी सुरक्षा |
| वैकल्पिक सहायक उपकरण | ऑपरेशन होल (वैकल्पिक), रिकॉर्डर (वैकल्पिक), जल शोधक, डीह्यूमिडिफायर के साथ आंतरिक दरवाजा |
|
कंपन परीक्षण उपकरण |
ग्राहक की परीक्षण स्थिति, तकनीकी मापदंडों के अनुसार उचित कंपन परीक्षण बेंच चुनें कृपया इलेक्ट्रोडायनामिक्स लें |
| शक्ति | AC380V 3 वाक्यांश 5 पंक्तियाँ, 50/60HZ |
| नाम | ऑटो पार्ट्स के लिए पैकिंग कंपन तालिका/कंपन तालिका परीक्षक | ||||||||
| नमूना | रेटेड साइन फोर्स (एन) | रेटेड रैंडम फोर्स (एन) | फ़्रिक्वेंसी रेंज (हर्ट्ज) | रेटेड त्वरण (एम/एस2) | रेटेड स्पीड(एम/एस) | रेटेड विस्थापन (पीपी)मिमी | अधिकतम.लोड हो रहा है (किलो) | चलती कुंडल (किलो) | मूविंग कॉइल का आयाम (मिमी) |
| ईएस-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ईएस-6ए | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ईएस-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ईएस-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ईएस-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5एल | 450 | 40 | Φ450 |
| ईएस-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ईएस-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ईएस-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ईएस-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
