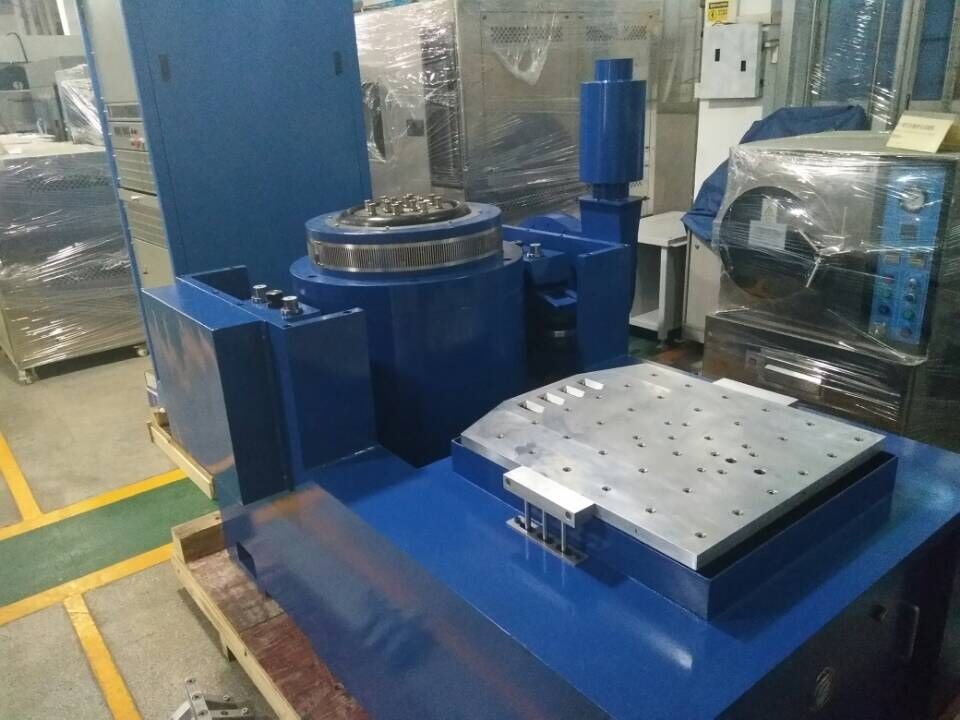

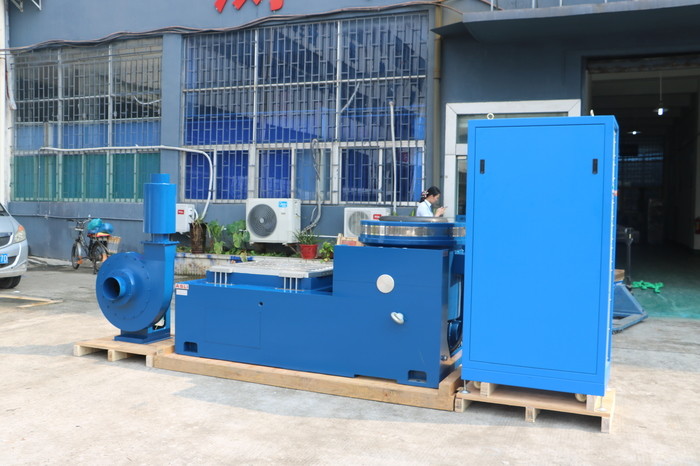

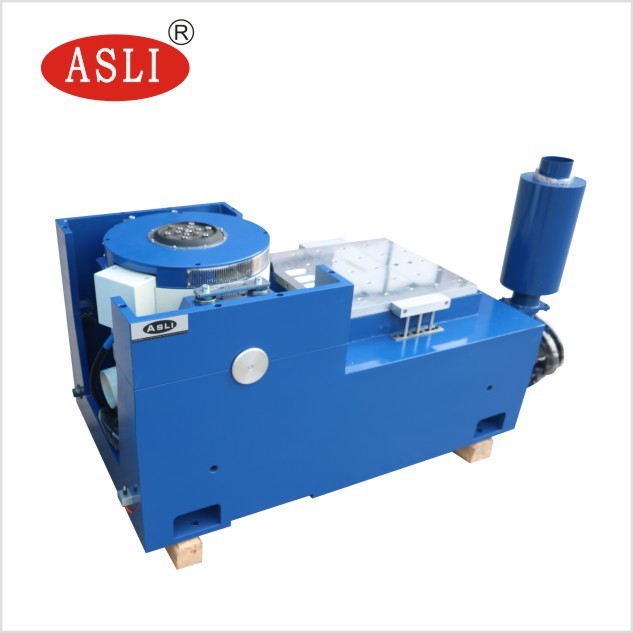

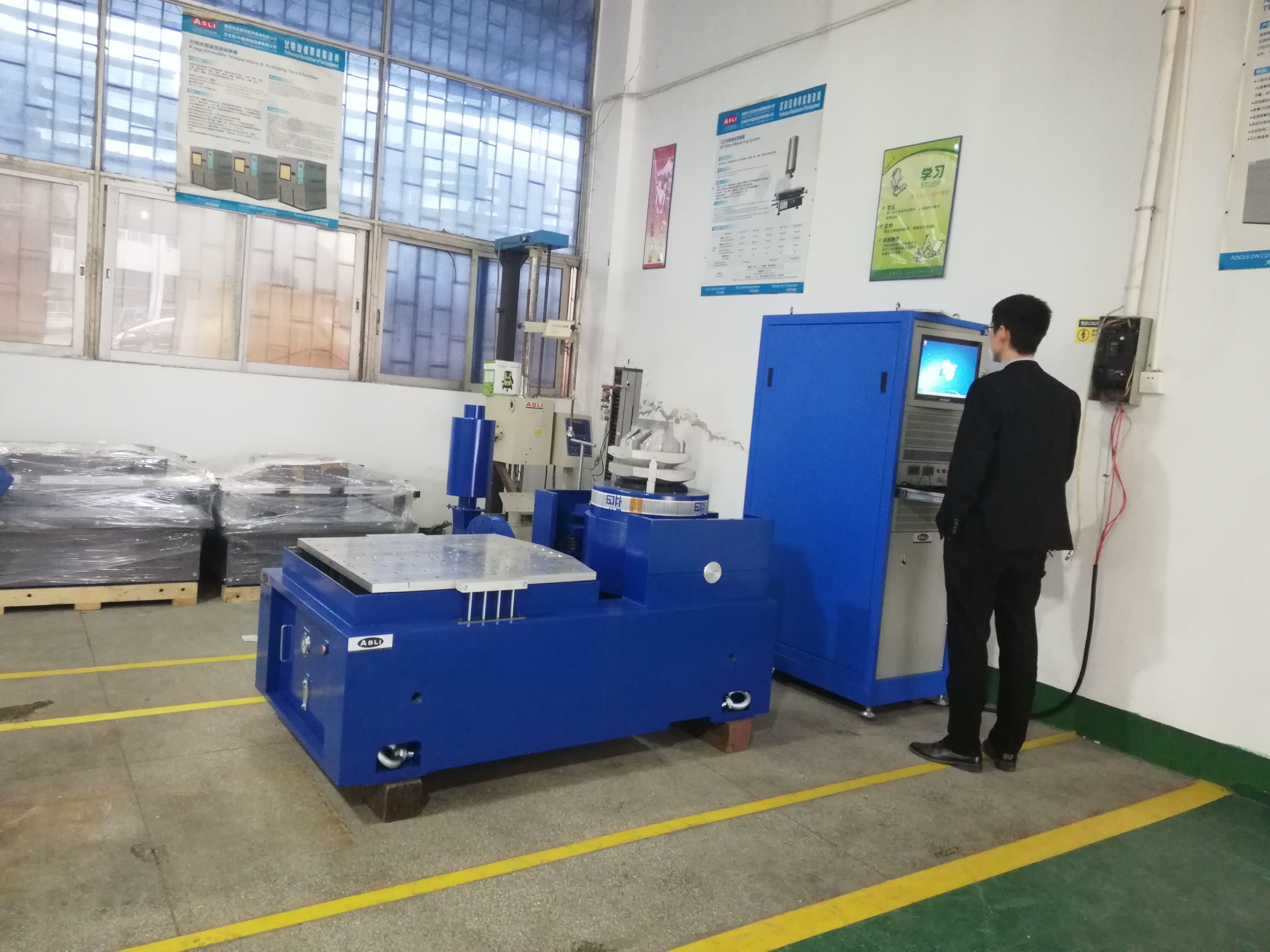

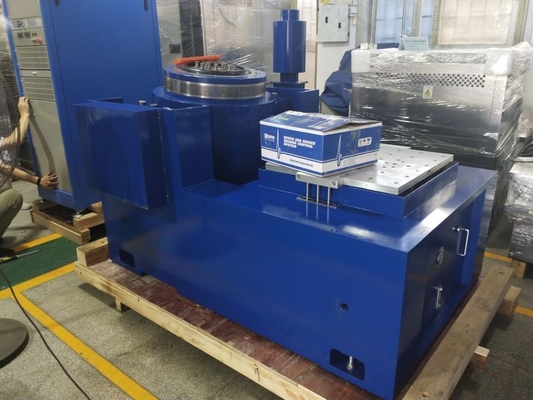

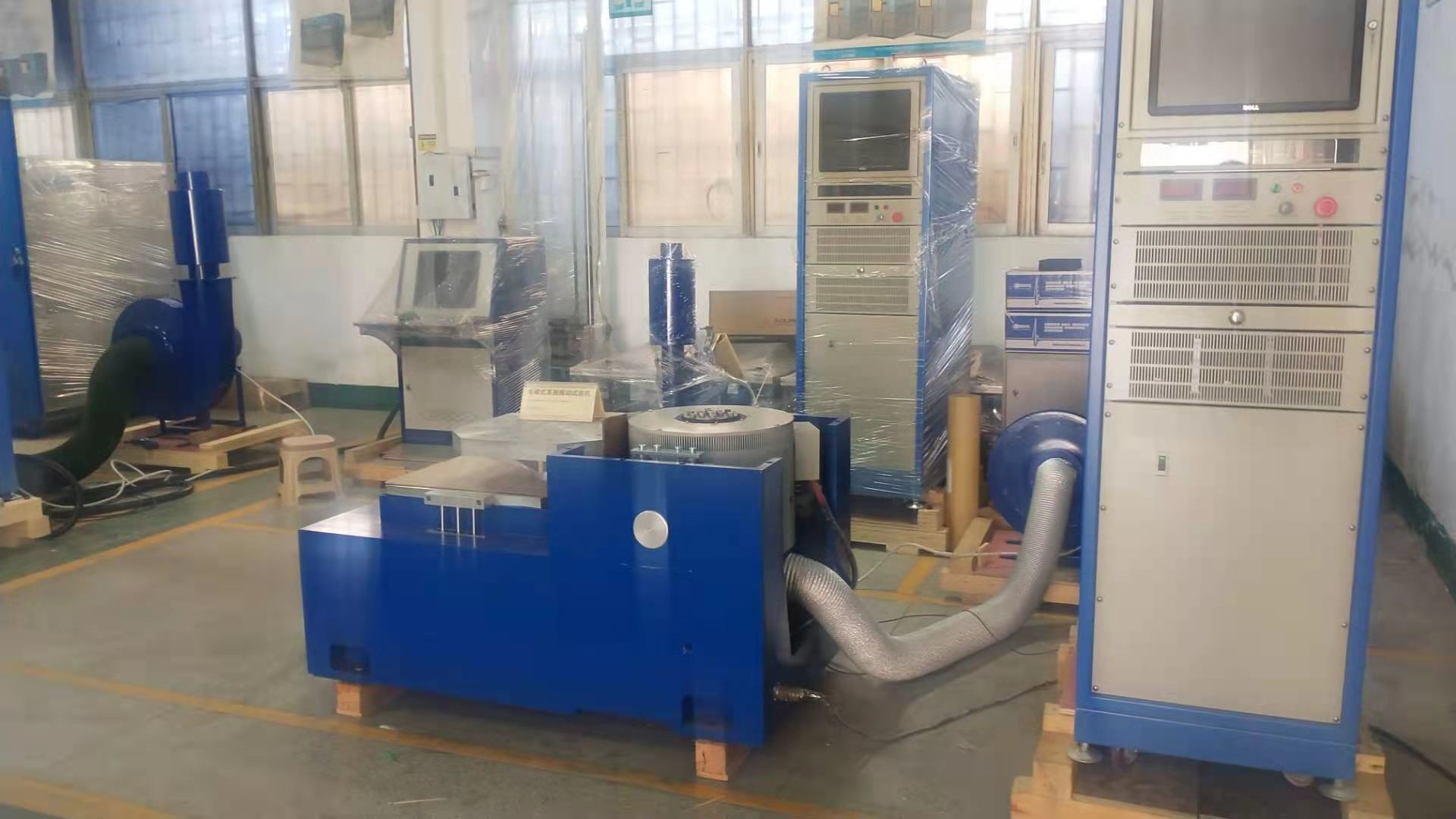

आईईसी 60335-2-24 उच्च आवृत्ति ऊर्ध्वाधर और क्षैतिज विद्युत गतिशीलता कंपन शेकर
उच्च आवृत्ति कंपन शेकर एक प्रकार का यांत्रिक उपकरण है जिसका उपयोग विभिन्न सामग्रियों और घटकों पर यांत्रिक परीक्षण और विश्लेषण करने के लिए किया जाता है।यह उच्च आवृत्ति कंपन उत्पन्न करके काम करता है जो वास्तविक दुनिया के पर्यावरणीय परिस्थितियों का अनुकरण कर सकता है या उत्पाद थकान परीक्षण को तेज कर सकता है.
एक उच्च आवृत्ति कंपन शेकर का प्राथमिक कार्य यांत्रिक तनाव और तनाव को दोहराना है जो एक घटक या सामग्री अपने इच्छित अनुप्रयोग में अनुभव कर सकती है।इसका उपयोग मोडल विश्लेषण और अनुनाद माप करने के लिए भी किया जा सकता है, जो उत्पाद के प्रदर्शन को अनुकूलित करने और शोर और कंपन के मुद्दों को कम करने के लिए आवश्यक हैं।
शेकर में आमतौर पर एक इलेक्ट्रोडायनामिक या हाइड्रोलिक एक्ट्यूएटर होता है जो उच्च आवृत्ति कंपन उत्पन्न करता है। नमूना एक स्थिरता पर लगाया जाता है, जो शेकर आर्मचर से जुड़ा होता है।शेकर एक नियंत्रित तरीके से तेजी से त्वरण और धड़कन को धीमा करके आवश्यक कंपन उत्पन्न करता है.
इन कंपनों को तापमान और आर्द्रता जैसी विभिन्न पर्यावरणीय स्थितियों का अनुकरण करने के लिए आवृत्ति, आयाम और अवधि के संदर्भ में अनुकूलित किया जा सकता है।यह विभिन्न घटकों और सामग्रियों का परीक्षण करने में सक्षम बनाता है और इंजीनियरों को संभावित डिजाइन दोषों और कमजोरियों की पहचान करने में मदद करता है.
कुल मिलाकर, the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
कंपन परीक्षण मशीन के तकनीकी मापदंड:
| मॉडल |
नामित सीन बल(एन) |
आकस्मिक बल(एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
रेटेड विघटितप्लेसमेंट (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
क्षैतिज के तकनीकी मापदंडविस्तारक:
ऊर्ध्वाधर के तकनीकी मापदंडविस्तारक:
आईईसी 60335-2-24 उच्च आवृत्ति ऊर्ध्वाधर और क्षैतिज विद्युत गतिशीलता कंपन शेकर परीक्षण विशेषताएंः
1उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर चलती है ताकि उच्च विश्वसनीयता का गतिशील चक्र सुनिश्चित हो सके।
6. नली का नया डिजाइन और शीतलन प्रभाव को बढ़ाना।
7स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।
यदि आपको आईईसी 60335-2-24 उच्च आवृत्ति ऊर्ध्वाधर और क्षैतिज विद्युतगतिकी कंपन शेकर के बारे में कोई संदेह या आवश्यकता है, तो कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।
