एएसटीएम D999 मानक पैकिंग विद्युत चुम्बकीय यादृच्छिक कंपन कंपन परीक्षण शकर

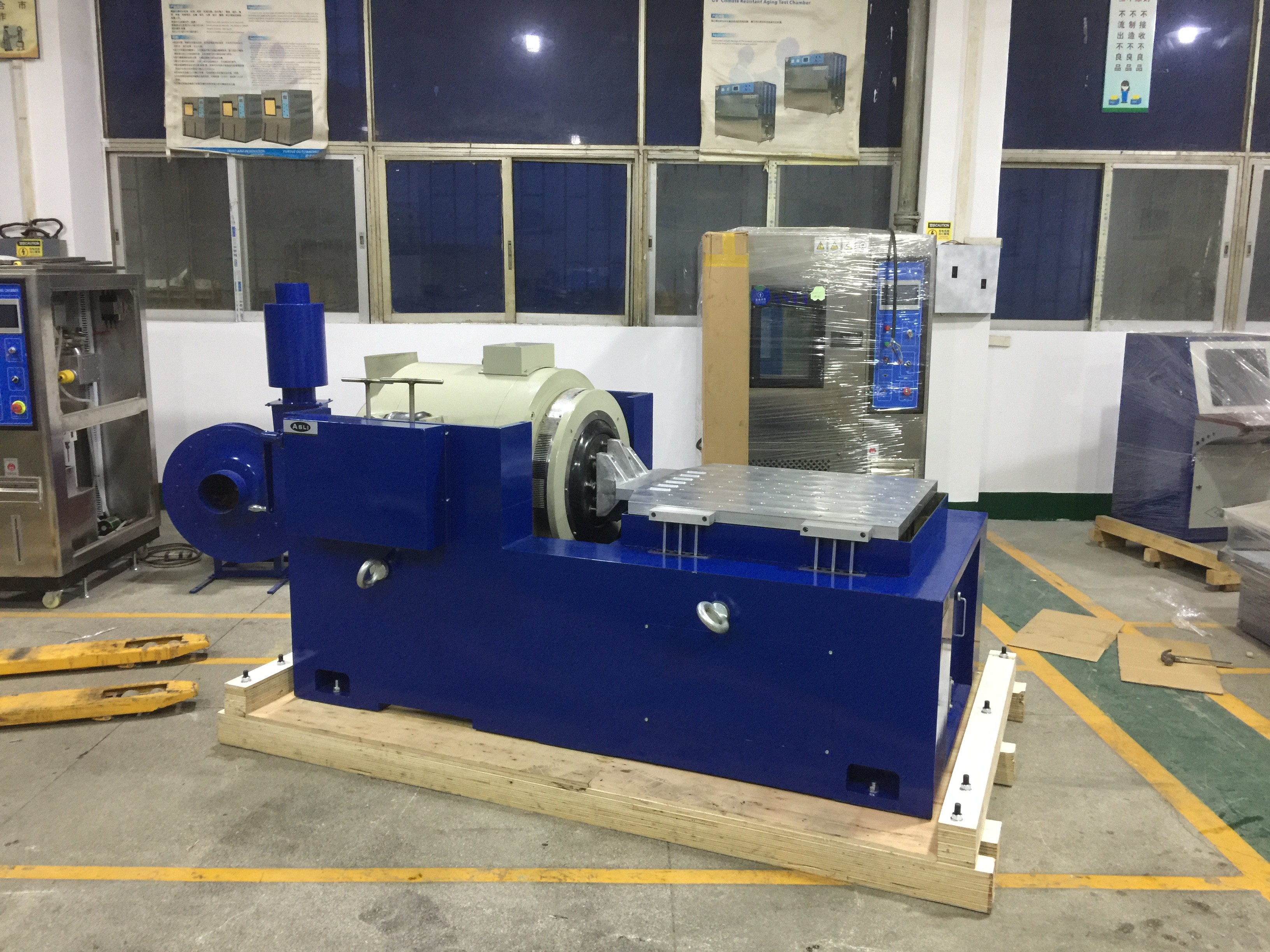

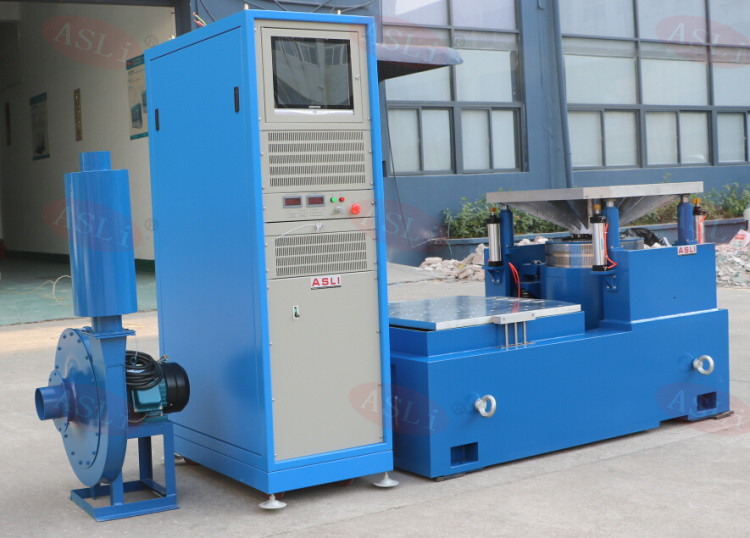

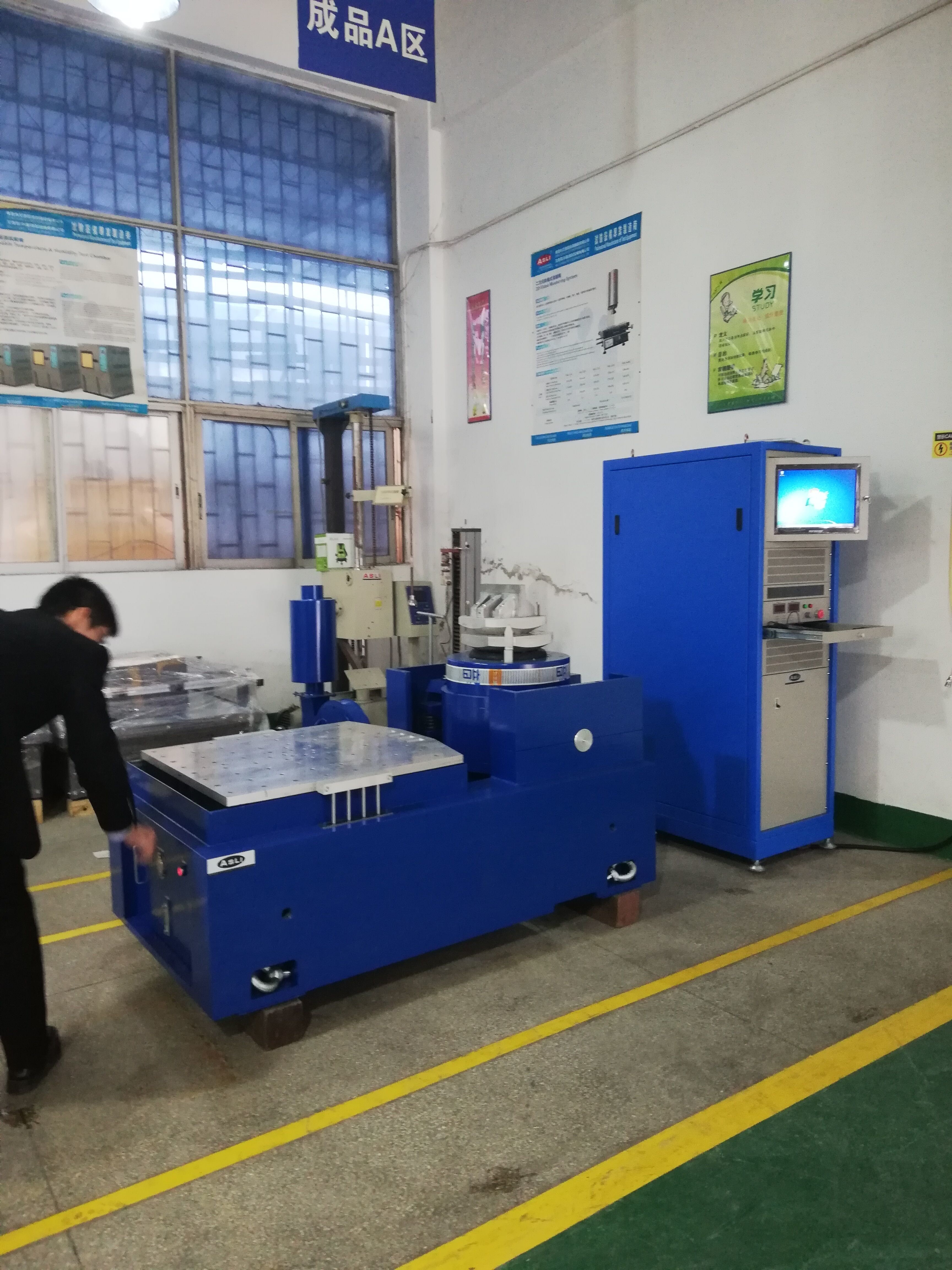

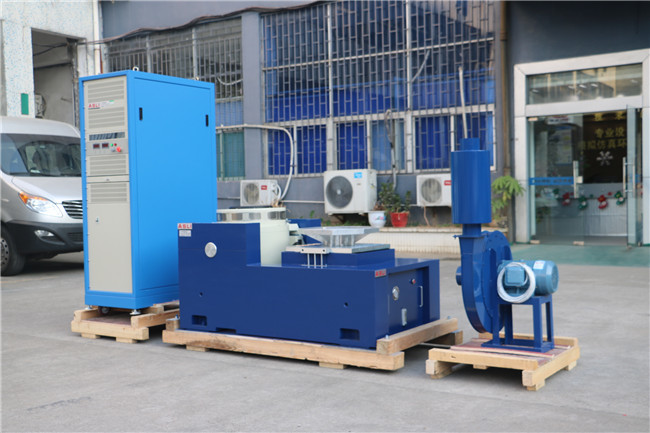

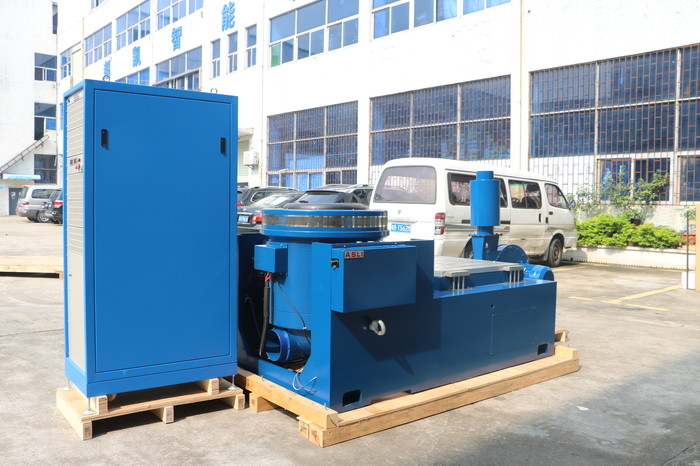

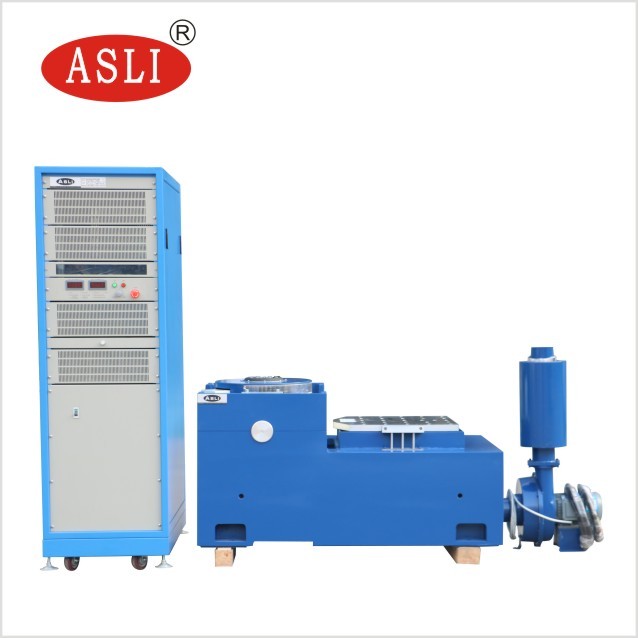

परीक्षण प्रणाली की संरचना
1. एक टुकड़ा क्षैतिज कंपन जनरेटर
2ऊर्ध्वाधर विस्तार तालिका
3मफलर के साथ शीतलन पंखे
4डिजिटल स्विचिंग पावर एम्पलीफायर
5बहु-कार्यात्मक कंपन नियंत्रण माप उपकरण
विनिर्देश
| नाम | एएसटीएम मानक कंपन परीक्षण बेंच | ||||||||
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति ((m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
एक उच्च आवृत्ति कंपन शेकर का प्राथमिक कार्य यांत्रिक तनाव और तनाव को दोहराना है जो एक घटक या सामग्री अपने इच्छित अनुप्रयोग में अनुभव कर सकती है।इसका उपयोग मोडल विश्लेषण और अनुनाद माप करने के लिए भी किया जा सकता है, जो उत्पाद के प्रदर्शन को अनुकूलित करने और शोर और कंपन के मुद्दों को कम करने के लिए आवश्यक हैं।
शेकर में आमतौर पर एक इलेक्ट्रोडायनामिक या हाइड्रोलिक एक्ट्यूएटर होता है जो उच्च आवृत्ति कंपन उत्पन्न करता है। नमूना एक स्थिरता पर लगाया जाता है, जो शेकर आर्मचर से जुड़ा होता है।शेकर एक नियंत्रित तरीके से तेजी से त्वरण और धड़कन को धीमा करके आवश्यक कंपन उत्पन्न करता है.
यदि आप ASTM D999 मानक पैकिंग विद्युत चुम्बकीय यादृच्छिक कंपन कंपन टेस्ट शेकर के बारे में कोई संदेह या जरूरत है, तो कृपया हमसे संपर्क करने में संकोच न करें।
