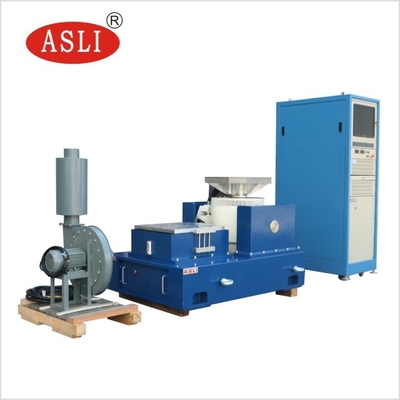

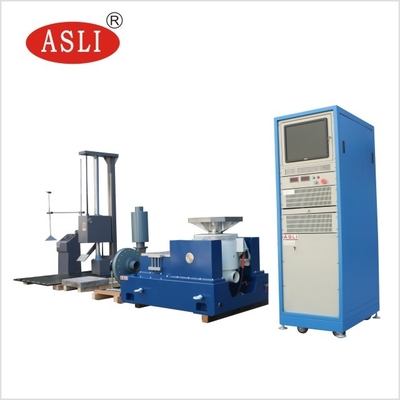

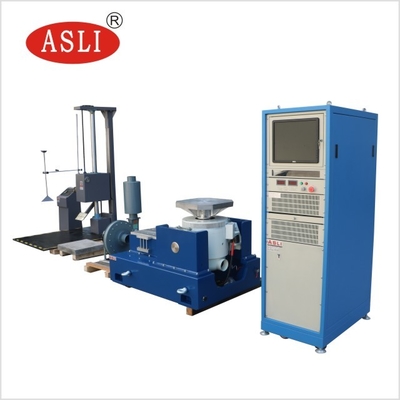

साइन स्वीप और रैंडम टेस्ट के लिए 2-4000Hz फ्रीक्वेंसी रेंज के साथ इलेक्ट्रोडायनामिक वाइब्रेशन शेकर
उत्पाद व्यवहार्यता
कंपन परीक्षण किसी घटक या उपकरण को प्रेरित करने या हिट करने के बारे में है यह देखने के लिए कि यह वास्तविक वातावरण में कैसे प्रतिक्रिया करता है।कंपन परीक्षण में सर्किट बोर्ड, विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल और घरेलू उपकरण और अन्य औद्योगिक उत्पादों से लेकर अनुप्रयोगों की एक विस्तृत श्रृंखला है।
वैन कोड कंपनी आपको संपूर्ण शॉक और परीक्षण योजना प्रदान कर सकती है, और जीबी, जीजेबी, यूएल, जेआईएस, डीआईएन, आईएसओ, बीएस, एमआईएल, आईईसी और जैसे राष्ट्रीय और अंतरराष्ट्रीय मानकों के अनुसार आपके लिए उत्पाद की गुणवत्ता साबित कर सकती है। एएसटीएम.
3. मशीन चयन सूत्र और कंपन जनरेटर की संरचना आरेख
① आपकी कंपनी द्वारा प्रदान की गई परीक्षण शर्तें;
② परीक्षण प्रकार: साइन स्वीप;अनियमित;
③ फ़्रिक्वेंसी ध्वनि रेंज: 2-4000Hz
④ सूत्र: A (g) = (2 π f)2Dcm/980≒A=0.002DmmF2D=A/0.002F2
एफ=एम(किग्रा) ×ए(जी)
4. सिस्टम सिद्धांत का ब्लॉक आरेख
|
5.डिवाइस कॉन्फ़िगरेशन विवरण
| परियोजना | कॉन्फ़िगरेशन विवरण | मात्रा |
| 1. | कंपन तालिका निकाय | |
| विद्युत चुम्बकीय उत्तेजना जनरेटर | 1 | |
| कूलिंग फैन (साइलेंसर सहित) | 1 | |
| VT0606 वर्टिकल एक्सटेंशन प्लेटफ़ॉर्म 600 मिमी * 600 मिमी | 1 | |
| HT0606 क्षैतिज तेल फिल्म स्लाइड टेबल 600 मिमी * 600 मिमी | 1 | |
| 2. | डिजिटल स्विच पावर एम्पलीफायर | |
| शक्ति एम्पलीफायर | 1 | |
| सर्वो सुरक्षा प्रणाली | 1 | |
| क्षेत्र विद्युत आपूर्ति | 1 | |
| 3. | डिजिटल कंपन नियंत्रक | |
| डिजिटल वाइब्रेटर नियंत्रक होस्ट | 1 | |
| सिस्टम त्वरण सेंसर | 1 | |
| कंप्यूटर को नियंत्रित करें | 1 | |
| सॉफ़्टवेयर इंस्टॉलेशन डिस्क को नियंत्रित करें | 1 | |
| 4. | यादृच्छिक लगाव | |
| केबल लाइन और वायु वाहिनी का विस्तार करें | 1 | |
| संचालन निर्देश, निरीक्षण रिपोर्ट, योग्यता प्रमाण पत्र, रखरखाव मैनुअल, आदि | 1 | |
| विशेष उपकरण संलग्न | 1 | |
| कंपन दबाव बार / दबाव बार स्थिरता | 1 | |
| एसिस्मिक एयरबैग | 4 |
VI.तकनीकी मापदंड
| ES-3 विद्युत चुम्बकीय उत्तेजना जनरेटर पैरामीटर | |
| अधिकतम साइन बल | 300Kg.f शिखर |
| अधिकतम यादृच्छिक बल | 300Kg.f r.ms |
| अधिकतम आघात आघात बल | 600Kg.f शिखर |
| आवृति सीमा | 1～3500 हर्ट्ज़ |
| अधिकतम विस्थापन | 24 मिमी पीपी |
| अधिकतम गति | 1.6 मी/से |
| अधिकतम त्वरण | 100जी(980 मी/से.)2) |
| अधिकतम भार | 100 किग्रा |
| कंपन अलगाव आवृत्ति | 2.5 हर्ट्ज |
| गतिशील वृत्त का व्यास | Ф 150 मिमी |
| गतिशील वृत्त गुणवत्ता | 3 किलो |
| मेसा पेंच | 13×एम8 |
| चुंबकीय रिसाव | ＜10गॉस |
| टेबल का आकार | 750 मिमी 560 मिमी 670 मिमी (ऊर्ध्वाधर तालिका) |
| टेबल का वजन | लगभग 560 कि.ग्रा |
| ES-3 डिजिटल स्विच पावर एम्पलीफायर | |
| बिजली उत्पादन | 4 के.वी.ए |
| आउटपुट वोल्टेज: | 110V |
| आउटपुट: | 30ए |
| शक्ति का आकार | 720मिमी×545मिमी×1270मिमी |
| वज़न | 230 किग्रा |
| सर्वो सुरक्षा प्रणाली | |
| समारोह: | तापमान, हवा का दबाव, अधिक विस्थापन, अधिक वोल्टेज, अधिक धारा, इनपुट अंडरवोल्टेज, बाहरी दोष, नियंत्रण बिजली आपूर्ति, तर्क दोष, इनपुट की कमी, आदि |
| डिजिटल कंपन नियंत्रक VCSusb-2 | |
| हार्डवेयर की समाकृति: |
2-चैनल इनपुट, और 1 आउटपुट चैनल साइन, यादृच्छिक विशिष्ट प्रभाव, गुंजयमान प्रशिक्षण और निवास (खरीदें) |
| कंप्यूटर को नियंत्रित करें | मूल ब्रांड का कंप्यूटर, एलसीडी डिस्प्ले (कीबोर्ड/फोटोइलेक्ट्रिक माउस सहित) |
| सॉफ़्टवेयर | चीनी/अंग्रेजी ऑपरेशन, समय डोमेन और आवृत्ति डोमेन विश्लेषण, सिग्नल स्रोत, साइन स्वीप विश्लेषण इत्यादि का संचालन कर सकता है। वर्ड परीक्षण रिपोर्ट, सिग्नल और डेटा डिस्प्ले, भंडारण, परीक्षण पैरामीटर सेट करना और विश्लेषण कार्य। |
| ऑपरेटिंग सिस्टम | विंडोज 10 |
| त्वरण सेंसर, LAB24112 |
फ़्रिक्वेंसी रेंज: 1- -12,000 हर्ट्ज़ संवेदनशीलता: 50 एमवी/जी तापमान सीमा: -24-250℃ |
| वीटी 0606 वर्टिकल एक्सटेंशन प्लेटफॉर्म | |
| सामग्री की गुणवत्ता | अलुफर |
| मेसा आकार | 600 मिमी×600 मिमी |
| छेद की निश्चित स्थिति | M8 स्टेनलेस स्टील स्क्रू आस्तीन, दीर्घकालिक पहनने का प्रतिरोध |
| ऊपरी सीमा उपयोग आवृत्ति |
साइनसॉइड 1000 हर्ट्ज स्टोकेस्टिक 2000HZ |
| वज़न | 35 किग्रा |
| एच टी0606 क्षैतिज तेल फिल्म स्लाइड चरण | |
| सामग्री की गुणवत्ता | अलुफर |
| मेसा आकार | 600 मिमी×600 मिमी |
| छेद की निश्चित स्थिति | M8 स्टेनलेस स्टील स्क्रू आस्तीन, दीर्घकालिक पहनने का प्रतिरोध |
| ऊपरी सीमा उपयोग आवृत्ति |
साइनसॉइड 800 हर्ट्ज स्टोकेस्टिक 2000HZ |
| वज़न | 35 |
| बीएल-300 कूलिंग फैन (एलिमिनेशन स्पीकर सहित) | |
| पंखे की शक्ति: | 1.1 किलोवाट |
| प्रवाह की दर | 1404मी3/एच |
| विद्युत आवश्यकता: | |
| स्रोत | 3-चरण 380V/50Hz, 15 केवीए |
| अर्थिंग प्रतिरोध | ≤4Ω |
सातवीं.उपकरण प्रदर्शन परिचय:
7.1, कंपन तालिका बॉडी वीजी 300-38
7.1.1.गतिमान कुंडल
कंपन तालिका कास्ट और मैन्युअल रूप से मशीनीकृत मूविंग कॉइल, फोटोइलेक्ट्रिक वायवीय लोड सपोर्ट सिस्टम और दोहरे असर वाले अक्षीय मार्गदर्शन से सुसज्जित है।दोहरी असर मार्गदर्शन एक अद्वितीय कार्य है जो बेहतर स्थायित्व के साथ कंपन परीक्षण के दौरान अक्षीय गतिशील क्रॉसिंग और रोटेशन को कम करने में मदद करता है।
7.1.2.उत्तेजना कुंडल
दोहरी चुंबकीय पथ संरचना, कम चुंबकीय रिसाव और समान चुंबकीय क्षेत्र
7.1.3.प्लेटफार्म की सतह
लंबे समय तक पहनने और जंग की रोकथाम के प्रभाव के साथ उन्नत फॉस्फोराइजेशन उपचार और ऑटोमोबाइल पेंट तकनीक का उपयोग करना।
7.1.4.ताइवान का सिस्टम ठंडा:
प्लेटफ़ॉर्म की एयर इनलेट संरचना को बेहतर बनाने के लिए कम शोर वाले पंखे को अपनाया जाता है, उत्तेजना कॉइल हनीकॉम्ब एयर डक्ट को अपनाता है, मध्य चुंबकीय रिंग डबल लेयर शंट एयर डक्ट को अपनाता है, आदि। शीतलन प्रभाव को बढ़ाने के लिए नए एयर डक्ट डिज़ाइन को अपनाया जाता है।
7.2.एसए डिजिटल स्विच पावर एम्पलीफायर
विश्वसनीय MOSFET या IGBT तकनीक के साथ SA श्रृंखला डिजिटल स्विच पावर एम्पलीफायर,
एक।उच्च स्थिरता और विश्वसनीयता
बी।ईयू "सीई" मानक आवश्यकताओं का अनुपालन
सी।उच्च शक्ति एम्पलीफायर के साथ साइनसोइडल फ़्रीक्वेंसी पल्स चौड़ाई मॉड्यूलेशन तकनीक का उपयोग करना।
डी।बिजली आपूर्ति स्विच करने के कार्य सिद्धांत का उपयोग करते हुए, रूपांतरण दक्षता अधिक है।
इ।इलेक्ट्रॉनिक स्वचालित प्रवाह-साझाकरण तकनीक का उपयोग किया जाता है
एफ।अच्छा सुरक्षा प्रदर्शन.
7.3.सर्वो सुरक्षा प्रणाली
सुरक्षा कार्य पूर्ण हैं, जिनमें ओवर वोल्टेज, अंडर वोल्टेज, चरण की कमी, तर्क विफलता, पावर मॉड्यूल थ्रू, ओवर तापमान, आउटपुट ओवर करंट, आउटपुट ओवर वोल्टेज, ड्राइव पावर सप्लाई, बॉडी ओवर विस्थापन, बॉडी तापमान, बाहरी लिंकेज आदि शामिल हैं।
7.4.लंबवत विस्तार मंच
विस्तार प्लेटफ़ॉर्म का उपयोग आमतौर पर एक बड़े इंस्टॉलेशन नमूना प्लेटफ़ॉर्म के रूप में किया जाता है, जो चौकोर या गोल या उपयोगकर्ता कस्टम हो सकता है।विस्तारित प्लेटफार्मों की गतिशील विशेषताओं को कम करने के लिए, सभी विस्तारित प्लेटफार्मों का मॉडलिंग द्वारा विश्लेषण किया जाना चाहिए
7.5.फोटोइलेक्ट्रिक स्वचालित मिलान प्रणाली
संतुलन पर बने रहने के लिए चलती कुंडल स्थिति को स्वचालित रूप से समायोजित करें।स्वचालित संरेखण प्रणाली यह सुनिश्चित करती है कि लोडिंग और अनलोडिंग के दौरान मूविंग कॉइल हमेशा केंद्रित रहे।

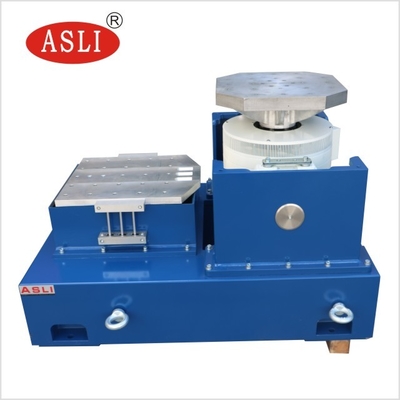

7.6.क्षैतिज स्लाइडिंग प्लेटफार्म
क्षैतिज स्लाइड टेबल डिज़ाइन में उच्च पलटाव क्षण और पार्श्व सीमा होती है।मानक क्षैतिज स्लाइड टेबल डिवाइस के साथ संयुक्त इस डिज़ाइन अवधारणा में गाइड ऑयल फिल्म डंपिंग विशेषताओं को बनाए रखते हुए एक उच्च गतिशील टॉर्क सीमा होती है।क्षैतिज प्लेटफ़ॉर्म स्केटबोर्ड, कनेक्टर, प्राकृतिक ग्रेनाइट प्लेट, क्षैतिज स्लाइड बेस और स्वतंत्र तेल स्रोत से बना है।
आठ।डिजिटल कंपन नियंत्रक का परिचय
कंपन नियंत्रक उन्नत वितरित संरचना प्रणाली को अपनाता है, और बंद-लूप नियंत्रण डीएसपी प्रोसेसर द्वारा महसूस किया जाता है।पीसी नियंत्रण रिंग से स्वतंत्र है, जो नियंत्रण प्रणाली की वास्तविक समय और उच्च दक्षता सुनिश्चित करता है, परीक्षण प्रणाली के किसी भी परिवर्तन पर समय पर और तुरंत प्रतिक्रिया दे सकता है, और नियंत्रण की स्थिरता और उच्च परिशुद्धता सुनिश्चित कर सकता है।हार्डवेयर 300 मेगाहर्ट्ज तक मुख्य आवृत्ति के साथ 32-बिट फ्लोटिंग पॉइंट डीएसपी प्रोसेसर, 24-बिट रिज़ॉल्यूशन के साथ एडीसी / डीएसी, उच्च परिशुद्धता फ्लोटिंग पॉइंट डिजिटल फ़िल्टरिंग और हार्डवेयर सर्किट की कम शोर डिजाइन तकनीक को अपनाता है, नियंत्रक यादृच्छिक रूप से गतिशील रेंज को नियंत्रित करता है 90dB से अधिक है और सिग्नल-टू-शोर अनुपात 100dB से अधिक है।
7.1.कंपन नियंत्रक की विशेषताएं:
A. उच्च प्रदर्शन और विश्वसनीयता
बंद-लूप नियंत्रण डीएसपी प्रोसेसर द्वारा महसूस किया जाता है।पीसी नियंत्रण रिंग से स्वतंत्र है, जो नियंत्रण प्रणाली की वास्तविक समय और उच्च दक्षता सुनिश्चित करता है, परीक्षण प्रणाली में किसी भी बदलाव के लिए समय पर और तीव्र प्रतिक्रिया सुनिश्चित करता है, और नियंत्रण की विश्वसनीयता और उच्च परिशुद्धता सुनिश्चित करता है।सभी इनपुट चैनलों में 24-बिट रिज़ॉल्यूशन एडीसी, कम-शोर हार्डवेयर डिज़ाइन और अंतर्निहित एनालॉग और डिजिटल एंटी-अलियासिंग फ़िल्टर हैं, जो विश्लेषण की उच्च सटीकता को प्रभावी ढंग से सुनिश्चित करते हैं।
बी।सरल ऑपरेशन
विंडोज़ पर आधारित एप्लिकेशन सॉफ़्टवेयर को संचालित करना आसान है और इसमें समृद्ध सहायक कार्य हैं।सिस्टम के शक्तिशाली स्वचालित विज़ार्ड और परीक्षण रिपोर्ट स्वचालित जनरेशन फ़ंक्शन दोहराए जाने वाले और उबाऊ परीक्षण कार्यों को आसान बनाते हैं।परीक्षण पैरामीटर समृद्ध और कठोर हैं, और USB2.0 इंटरफ़ेस इसे कंप्यूटर से अधिक निकटता और सामंजस्यपूर्ण बनाता है।
सी, शक्तिशाली सुविधाएँ और लचीलापन
कंपन नियंत्रक एक शक्तिशाली कंपन नियंत्रण प्लेटफ़ॉर्म जो कई जटिल कार्यों को पूरा कर सकता है।एक ही हार्डवेयर प्लेटफ़ॉर्म पर, विभिन्न एप्लिकेशन सॉफ़्टवेयर कॉन्फ़िगरेशन, आपकी विभिन्न परीक्षण विश्लेषण आवश्यकताओं को पूरा करने के लिए, विभिन्न प्रकार के विश्लेषण कार्यों को पूरा कर सकते हैं।नियंत्रक मॉड्यूलर डिज़ाइन को अपनाता है, जो उपयोगकर्ताओं की विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न उपयोगकर्ता आवश्यकताओं के अनुसार संबंधित हार्डवेयर और सॉफ़्टवेयर को कॉन्फ़िगर कर सकता है।
