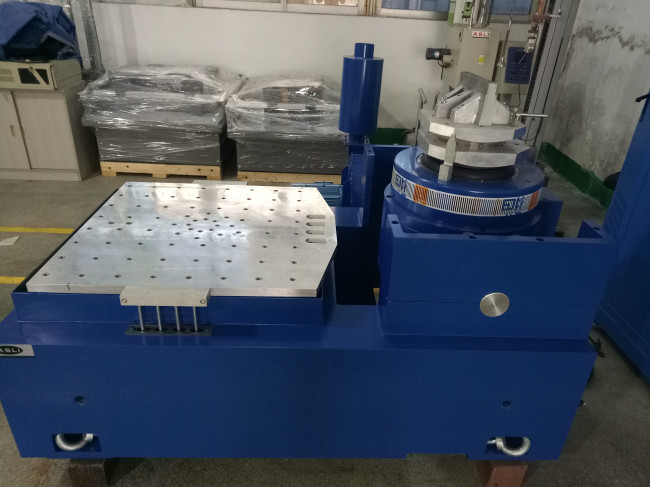

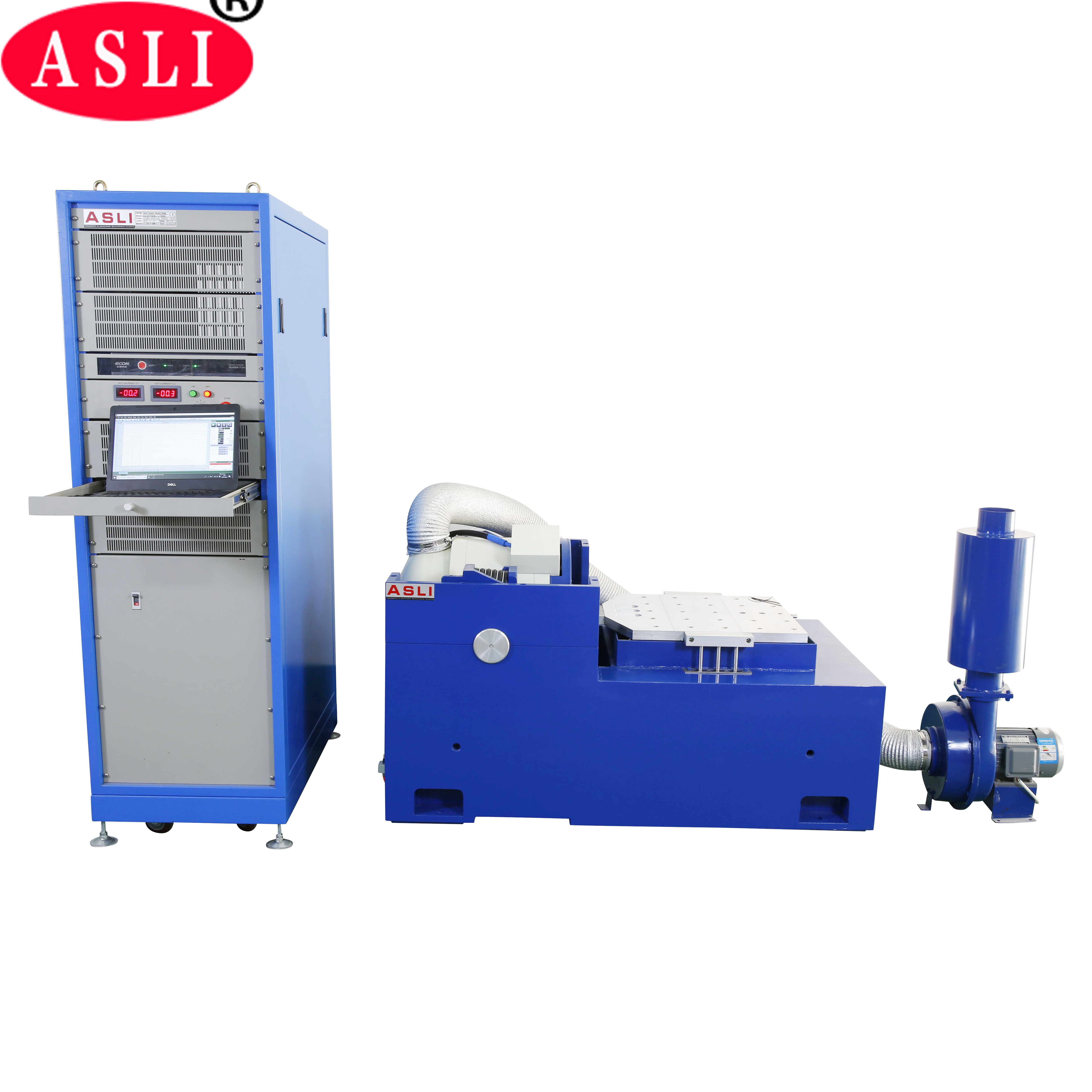

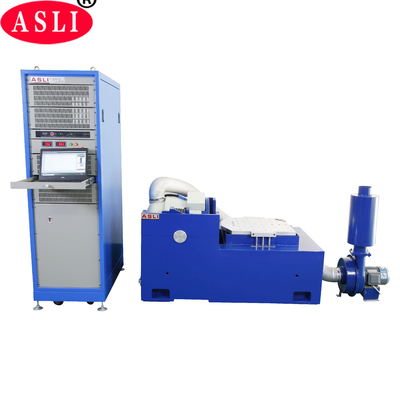

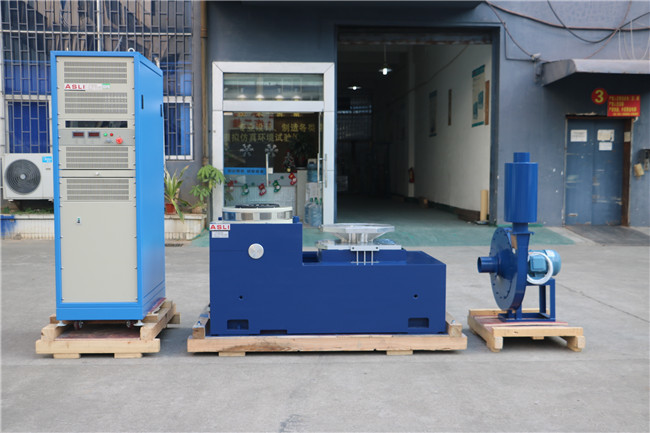

ISTA 6000N Electrodynamic मोबाइल फोन के लिए 3 अक्ष कंपन तालिका
Product Details
| साइन बल: | 6000N | रफ़्तार: | 1.6 मी/से |
|---|---|---|---|
| विस्थापन: | 25 मिमी | आवृत्ति: | 3~3500HZ |
| लोड हो रहा है: | 180 किलो | त्वरण: | 100जी |
| आर्मेचर: | 230 मिमी | ||
| प्रमुखता देना |
6000 एन इलेक्ट्रोडायनामिक कंपन टेबल,मोबाइल फोन के लिए 3 अक्ष कंपन तालिका,गारंटी के साथ ISTA कंपन तालिका |
||
Product Description
ISTA 6000N इलेक्ट्रोडायनामिक 3-एक्सिस वाइब्रेशन टेबल मोबाइल फोन और अन्य इलेक्ट्रॉनिक उपकरणों के उच्च-आवृत्ति कंपन परीक्षण के लिए इंजीनियर है। यह डबल-मैग्नेटिक सर्किट संरचना, सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल, एयरबोर्न सपोर्ट, लीनियर गाइडिंग वाले रोलर बेयरिंग और ट्रूनियन आइसोलेशन जैसी उन्नत तकनीकों का उपयोग करता है। यह सिस्टम X, Y, और Z तीन-एक्सिस साइनसोइडल कंपन परीक्षण, ब्रॉडबैंड रैंडम कंपन परीक्षण, क्लासिकल हाफ-साइन पल्स परीक्षण और शॉक रिस्पांस स्पेक्ट्रम परीक्षण करता है। इसका व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
- रेटेड बल: साइन बल 6000N; रैंडम बल 6000N; शॉक बल 12000N
- आवृत्ति रेंज: 5Hz से 3500Hz — फिक्स्ड फ्रीक्वेंसी, स्वीप बैक एंड फोर्थ, साइन, रैंडम, शॉक
- स्वीप-फ्रीक्वेंसी मोड: लीनियर, लॉगरिदमिक, स्वीप बैक एंड फोर्थ, फिक्स्ड फ्रीक्वेंसी
- स्वीप-फ्रीक्वेंसी टाइम्स: 1 से 32767
- स्वीप-फ्रीक्वेंसी टाइम: फिक्स्ड फ्रीक्वेंसी / सिंगल 1–3600 मिनट; स्वीप-फ्रीक्वेंसी कर्व्स प्रदर्शित किए जा सकते हैं
- अधिकतम त्वरण: 1000 m/s² (गैर-लोड)
- अधिकतम लोड: 180 किग्रा
- अधिकतम विस्थापन: 25 मिमी पी-पी (गैर-लोड), डबल पीक
- इम्पैक्ट डिस्प्लेसमेंट: 25 मिमी
- मूविंग कॉइल का वजन: 6.5 किग्रा
- वाइब्रेशन दिशाएं: वर्टिकल
- वाइब्रेशन वेव: साइन, रैंडम, शॉक

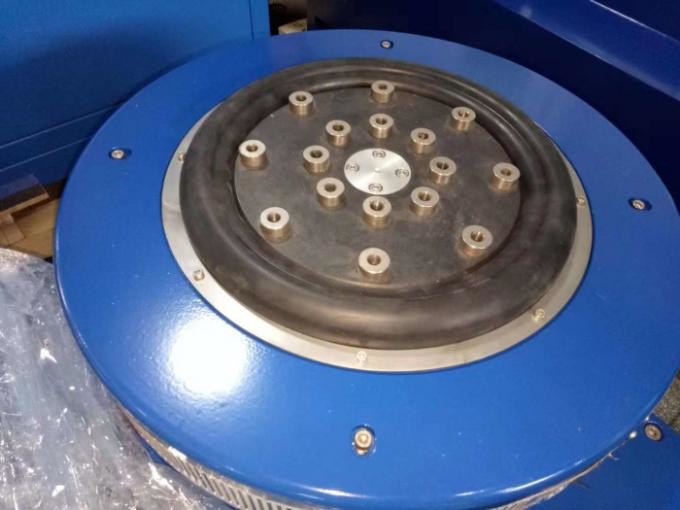

- मूविंग कॉइल का व्यास: φ230 मिमी
- वाइब्रेशन सिस्टम आयाम (मिमी): W850 × H750 × D550 मिमी
- वाइब्रेशन सिस्टम का वजन: 590 किग्रा
- वाइब्रेशन जनरेटर — 1 सेट
- वाइब्रेशन कंट्रोलर — 1 सेट
- कम्युनिकेशन कनेक्शन चैंबर — 1 सेट
- DA-6 पावर एम्पलीफायर — 1 सेट
- एक्सिटेशन पावर — 1 पीसी
- ड्राइवर सॉफ्टवेयर — 1 सेट
- कूलिंग सिस्टम — 1 सेट
- इंडस्ट्रियल कंप्यूटर — 1 सेट
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | फ्रीक्वेंसी रेंज (Hz) | रेटेड एक्सेलेरेशन (m/s²) | रेटेड स्पीड (m/s) | रेटेड डिस्प्लेसमेंट (p-p) मिमी | अधिकतम लोडिंग (किग्रा) | मूविंग कॉइल (किग्रा) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
नोट: हाइलाइट की गई पंक्ति (ES-6) ऊपर वर्णित ISTA 6000N मॉडल से मेल खाती है।
- अच्छी तरह से डिजाइन किया गया डायनामिक सर्कल कंकाल, उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ।
- दो-चुंबकीय सर्किट, कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट और तर्कसंगत संरचना।
- रॉकर रॉड रोलर बेयरिंग, सीधी और आयात-उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी लोड क्षमता के साथ।
- वाइब्रेशन आइसोलेशन के लिए ट्रूनियन आइसोलेशन फाउंडेशन, सुविधाजनक मोबाइल इंस्टॉलेशन के साथ।
- मूविंग सिस्टम में उन्नत तकनीक डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करती है।
- नई डक्ट डिजाइन कूलिंग प्रभाव को बढ़ाती है।
- बेयरिंग की स्टैटिक स्टिफनेस और डायनामिक स्टिफनेस बैलूनिंग को कम करती है, वाइब्रेशन टेबल बेयरिंग क्षमता को बढ़ाती है और लो-फ्रीक्वेंसी परफॉर्मेंस में सुधार करती है।
Product Highlights
मोबाइल फ़ोन परीक्षण के लिए ISTA 6000N इलेक्ट्रोडायनामिक 3-अक्ष कंपन तालिका। 6000N साइन बल, 3-3500Hz, 180kg भार, 100g त्वरण। दोहरे चुंबकीय सर्किट, वायु शीतलन, ट्रूनियन अलगाव स्थायित्व और परिशुद्धता सुनिश्चित करते हैं। ISTA/IEC मानकों को पूरा करता है, इलेक्ट्रॉनिक्स, एयरोस्पेस, रक्षा के लिए आदर्श।
