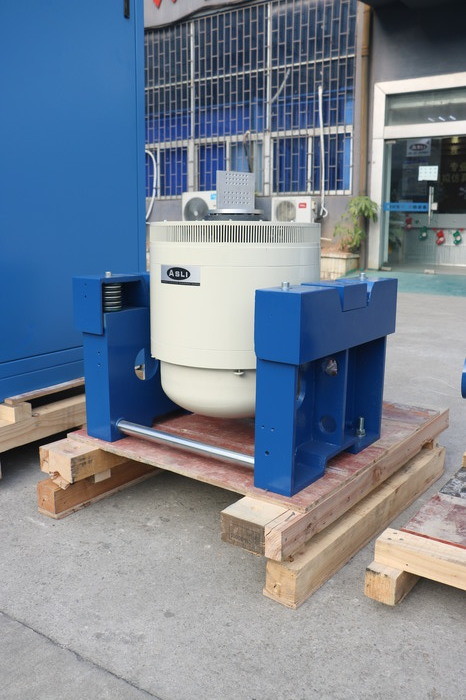

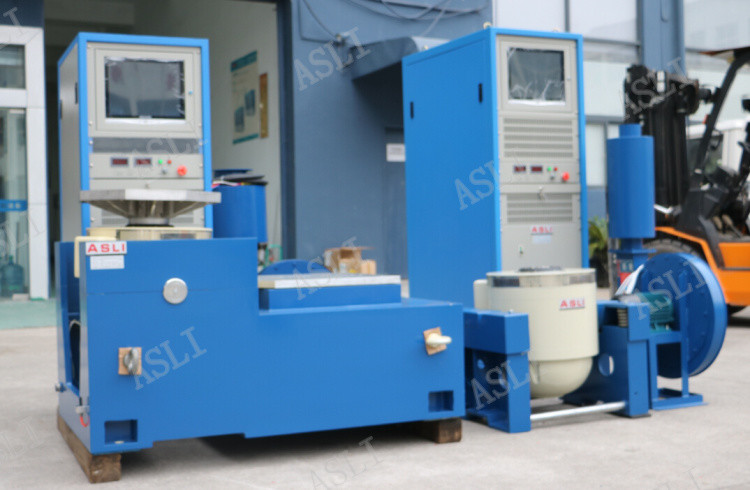

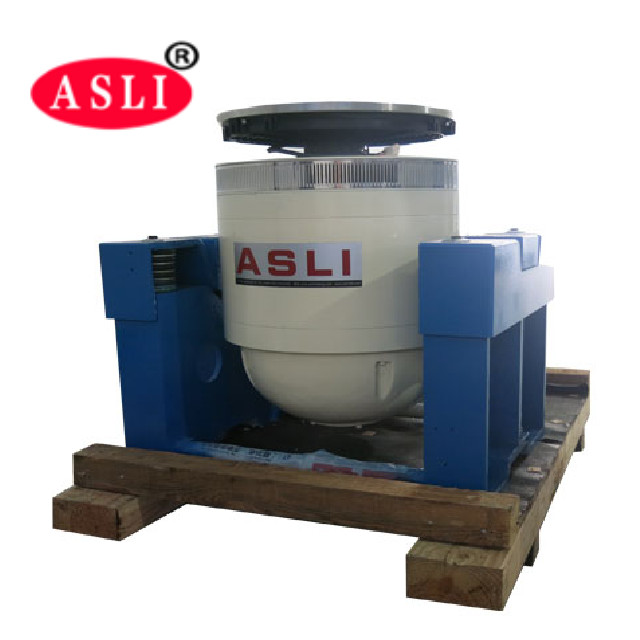

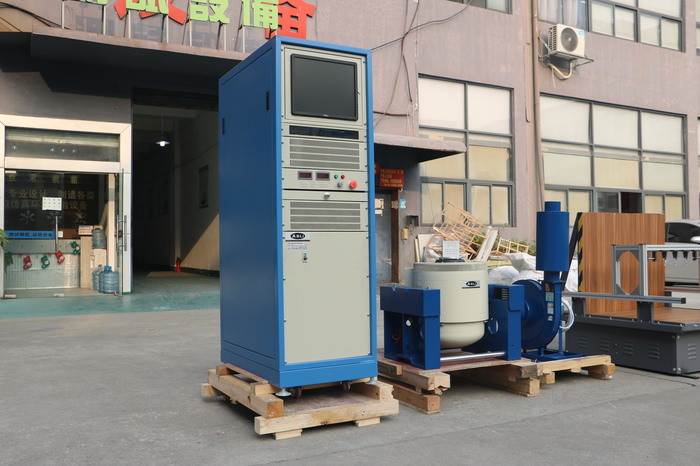

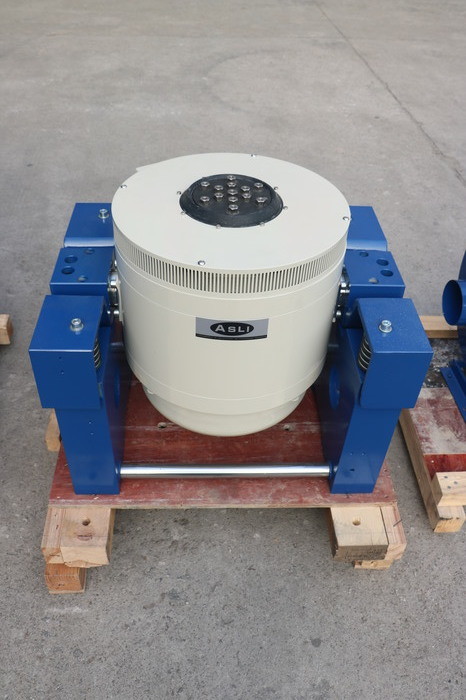

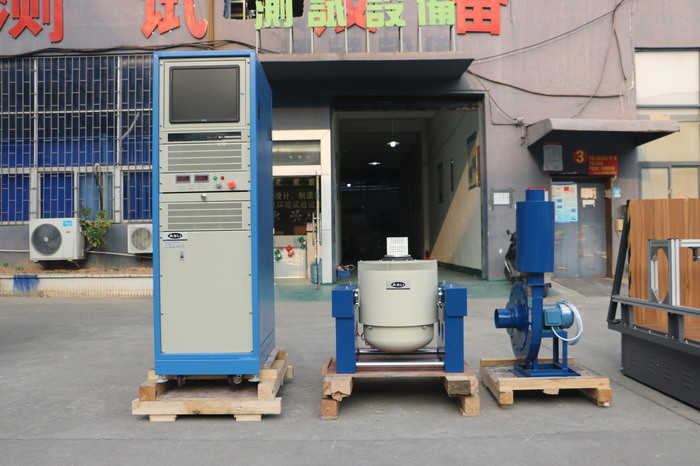

उच्च आवृत्ति कंपन शेकर टेबल टेस्ट उपकरण
विवरण:
उच्च आवृत्ति कंपन शेकर टेबल उपकरण का उपयोग शैक्षिक, अनुसंधान और प्रयोगशाला वातावरण में किया जाता है। डबल-मैग्नेटिक सर्किट संरचना, स्व-उत्पादित कंकाल क्रिया चक्र, एयरबोर्न सपोर्ट और रोलर बेयरिंग और रैखिक मार्गदर्शन, ट्रूनियन अलगाव उन्नत आधुनिक तकनीक और विशेष तकनीक को अपनाया गया है, जिसे X, Y, Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण में पूरा किया जा सकता है, जिसे क्लासिकल (आधा - साइन, ट्रेपेज़ॉइडल, आरी दांत तरंग) पल्स और शॉक रिस्पांस स्पेक्ट्रम परीक्षण द्वारा पूरा किया जाना है
विशेषताएँ:
1. अच्छी तरह से डिज़ाइन किया गया गतिशील चक्र कंकाल, जिसमें उच्च चरण अक्षीय अनुनाद आवृत्ति होती है।
2. दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3. रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, सनकी भार क्षमता।
तकनीकी पैरामीटर:
| मॉडल | ES-3 |
| रेटेड साइन उत्तेजना बल | 3000N |
| रेटेड यादृच्छिक उत्तेजना बल | 3000N |
| शॉक उत्तेजना बल | 6000N |
| आवृत्ति रेंज | 5-4,000Hz |
| अधिकतम विस्थापन | 25mm |
| रेटेड गति | 2m/s |
| रेटेड त्वरण | 500m/s2 |
| प्रथम-क्रम अनुनाद आवृत्ति | 2,900 Hz±5% |
| अधिकतम भार | 100kg |
| कंपन आवृत्ति | 3 Hz |
| कार्य तालिका व्यास | Φ150mm |
| चलते भागों का समतुल्य वजन | 2kg |
| आयाम | 764×530×660mm |
| वज़न | लगभग 480kg |
| शीतलन विधि | प्रेशर एयर कूलिंग |
