ऑप्टिकल उपकरणों के लिए OEM / ODM स्वीकृत कंपन तालिका परीक्षण उपकरण
उत्पाद विवरण
| साइन बल: | 3000N | रफ़्तार: | 1.6 मी/से |
|---|---|---|---|
| कंपन दिशा: | लम्बवत क्षैतिज | आवेदन: | प्रयोगशाला |
| आवृत्ति: | 3~3500HZ | शक्ति: | 380v 3 चरण |
| प्रमुखता देना |
OEM कंपन तालिका परीक्षण उपकरण,ODM कंपन तालिका परीक्षण उपकरण,3500hz कंपन परीक्षण उपकरण |
||
उत्पाद वर्णन

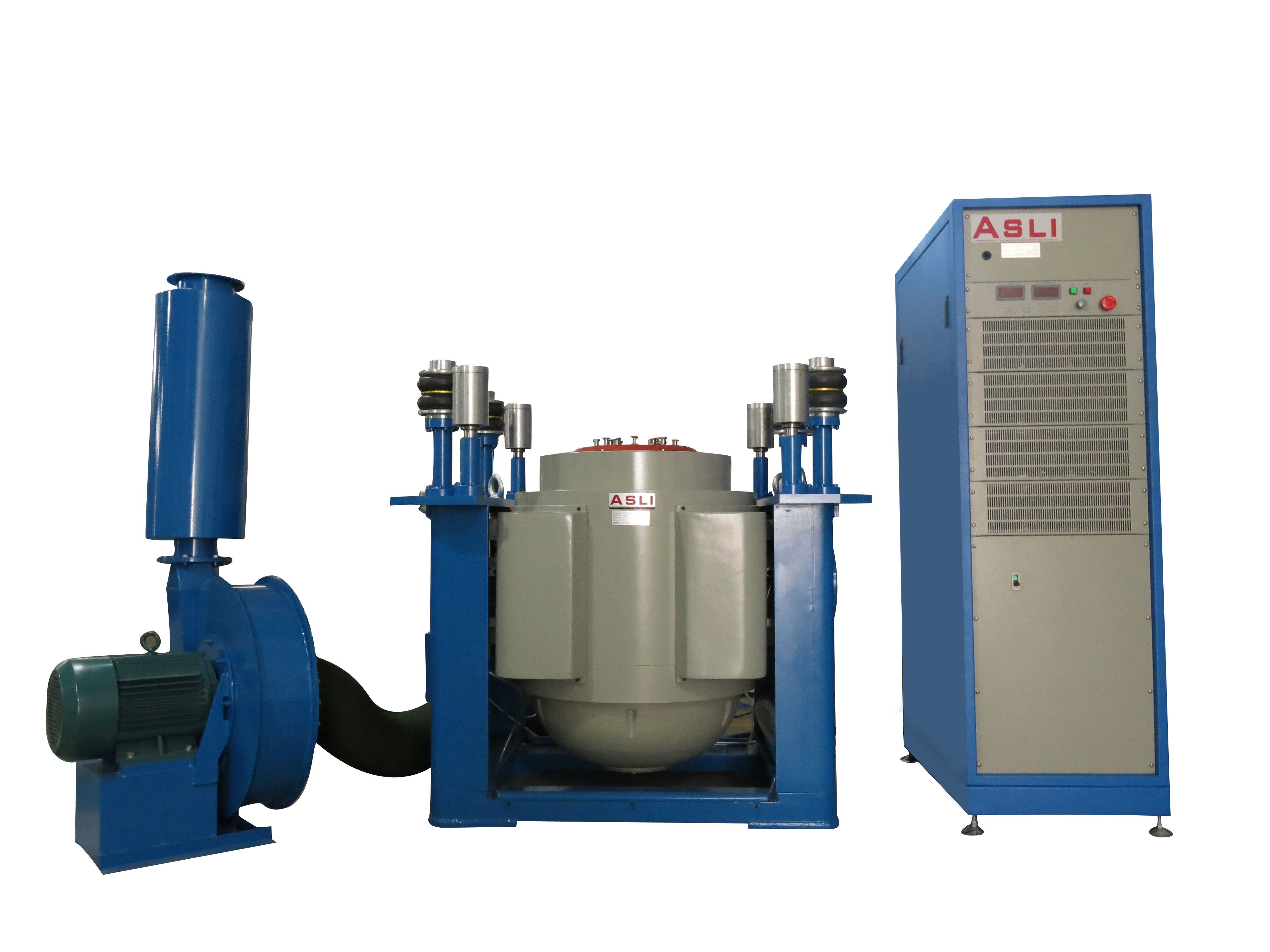

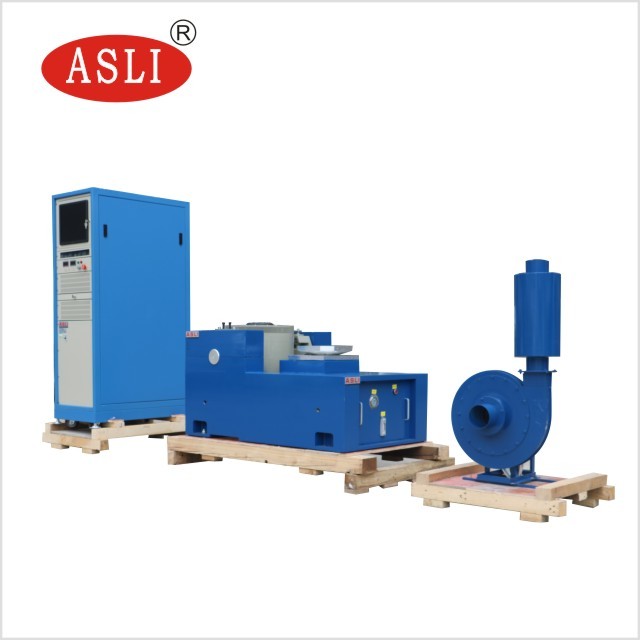

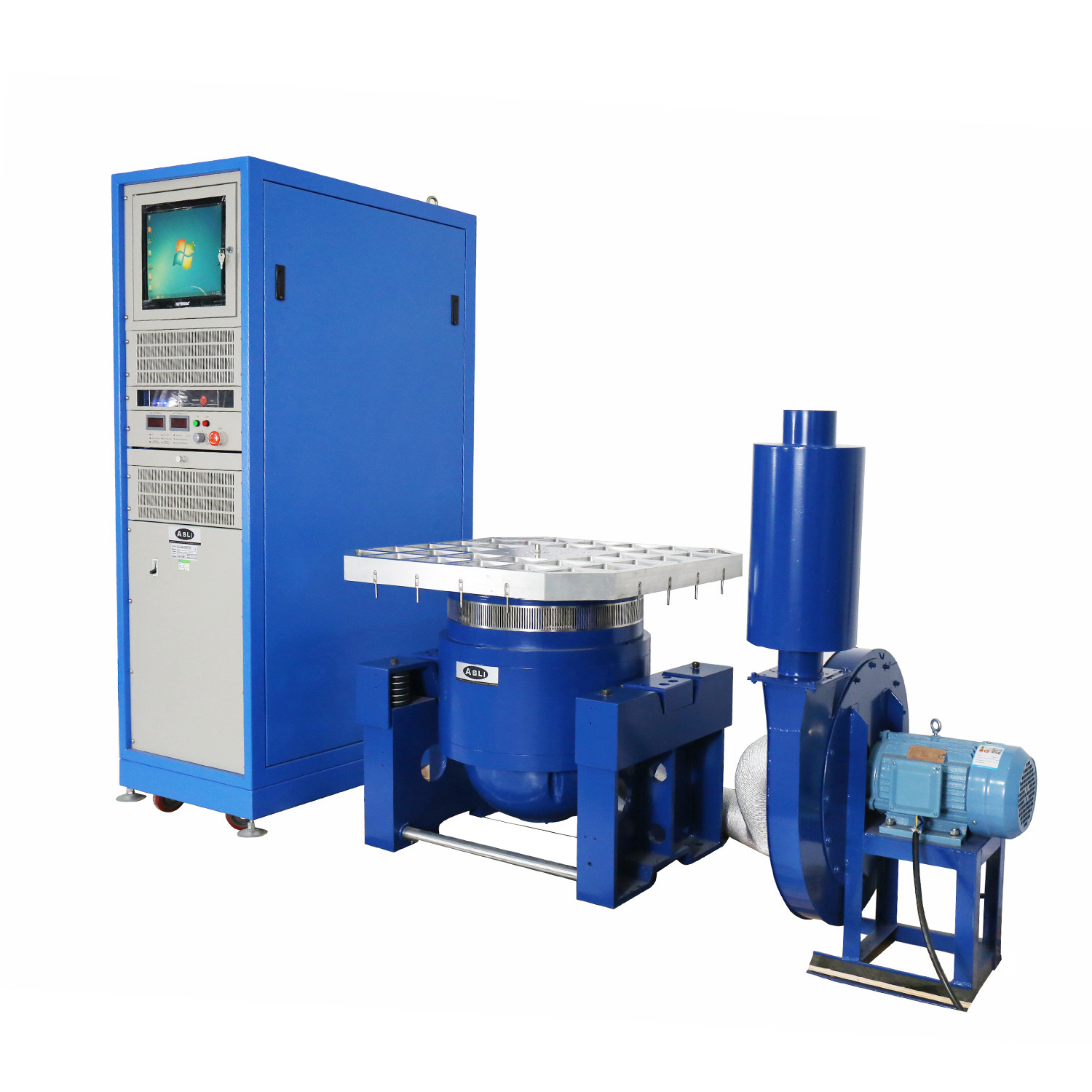

यह इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली ऑप्टिकल उपकरणों और अन्य संवेदनशील उपकरणों के सटीक परीक्षण के लिए डिज़ाइन की गई है। यह प्रयोगशाला अनुप्रयोगों के लिए MIL-Std-810F और MIL-Std-810G मानकों को पूरा करते हुए, एक विस्तृत आवृत्ति रेंज में विश्वसनीय साइन, रैंडम और शॉक कंपन परीक्षण प्रदान करती है।
- अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल, उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ।
- दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत डिजाइन।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव, स्थापना की सुविधा।
- उन्नत तकनीक गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करने के लिए चारों ओर चलती है।
- नई डक्ट डिजाइन और बेहतर शीतलन प्रभाव।
- स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता बढ़ाना, कम-आवृत्ति प्रदर्शन में सुधार।
- रेटेड बल: साइन बल 3000N; रैंडम बल 3000N; शॉक बल 6000N
- आवृत्ति रेंज: 3Hz से 3500Hz - निश्चित आवृत्ति, आगे-पीछे स्वीप, साइन, रैंडम, शॉक
- स्वीप-आवृत्ति मोड: रैखिक, लॉगरिदमिक, आगे-पीछे स्वीप, निश्चित आवृत्ति
- स्वीप-आवृत्ति बार: 1 से 32767
- स्वीप-आवृत्ति समय: निश्चित आवृत्ति / एकल 1-3600 मिनट; स्वीप-आवृत्ति वक्र प्रदर्शित किए जा सकते हैं
- अधिकतम त्वरण: 1000 m/s² (गैर-लोड)
- अधिकतम गति: 1.6 m/s
- अधिकतम विस्थापन: 25 mm p-p (गैर-लोड), डबल पीक
- प्रभाव विस्थापन: 25 mm
- चल कॉइल का वजन: 3.5 किग्रा
- कंपन दिशाएं: ऊर्ध्वाधर
- कंपन तरंग: साइन, रैंडम, शॉक
- चल कॉइल का व्यास: Φ150 mm
- कंपन प्रणाली आयाम: W750 × H599 × D680 mm
- कंपन प्रणाली वजन: 490 किग्रा
हम इलेक्ट्रोडायनामिक हाई फ्रीक्वेंसी वाइब्रेशन शेकर श्रृंखला उत्पादों के निर्माता हैं। हमारे सिस्टम उन्नत आधुनिक तकनीकों को अपनाते हैं जिनमें "डबल-मैग्नेटिक सर्किट स्ट्रक्चर," "सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल्स," "एयरबोर्न सपोर्ट," "रोलर बेयरिंग और लीनियर गाइडेंस," और "ट्रूनियन आइसोलेशन" शामिल हैं। ये सिस्टम एक्स, वाई, जेड तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण, साथ ही क्लासिकल (हाफ-साइन, ट्रेपेज़ॉइडल, सॉटूथ वेव) पल्स और शॉक रिस्पांस स्पेक्ट्रम परीक्षण पूरा कर सकते हैं।
इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण क्षेत्रों में उपयोग किया जाता है।
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) mm | अधिकतम लोडिंग (किग्रा) | चल कॉइल (किग्रा) | चल कॉइल का आयाम (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- डबल मैग्नेटिक सर्किट स्ट्रक्चर उच्च चुंबकीय क्षेत्र की तीव्रता सुनिश्चित करता है और फ्लक्स लीकेज को कम करता है। एक विशेष डीगॉसिंग स्ट्रक्चर फ्लक्स लीकेज को 1 mT से नीचे कम कर सकता है।
- यू-टाइप स्प्रिंग, रोलर्स और लीनियर बेयरिंग डिफ्लेक्टिंग लोड के प्रति मजबूत प्रतिरोध प्रदान करते हैं।
- एयर स्प्रिंग का उपयोग कंपन अलगाव के लिए किया जाता है। भारी भार के साथ भी कंपन प्रणाली स्थिर रूप से काम करती है - किसी विशेष नींव की आवश्यकता नहीं है।
- कंपन टेस्टर के ओवर-थर्मल, ओवर-लोड, ओवर-करंट, ओवर-वोल्टेज और ओवर-डिस्प्लेसमेंट के लिए सुरक्षा उपकरण प्रदान किए जाते हैं। इलेक्ट्रिकल नेटवर्क सुरक्षा उपकरणों में ओवर-वोल्टेज, अंडर-वोल्टेज और लैकिंग फेज शामिल हैं। ड्राइव पावर प्रोटेक्शन में करंट-लिमिटिंग, सॉफ्ट-स्टार्ट, ओवर-टेम्परेचर, शॉर्ट-करंट और मॉड्यूल फॉल्ट प्रोटेक्शन शामिल हैं।
- साइन, रैंडम और शॉक पर्यावरण परीक्षण पूरा कर सकता है।
- इस प्रणाली में वोल्टेज उतार-चढ़ाव के लिए न्यूनतम आवश्यकताएं हैं - ≤±10% स्वीकार्य है।
- इस प्रणाली में ग्राउंडिंग प्रतिरोध के लिए न्यूनतम आवश्यकताएं हैं - ≤4Ω स्वीकार्य है।
- उच्च विश्वसनीयता, विशेष रूप से लंबे समय तक चलने के लिए उपयुक्त।
- उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए छोटे लोडिंग बेंच के भीतर, पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार।

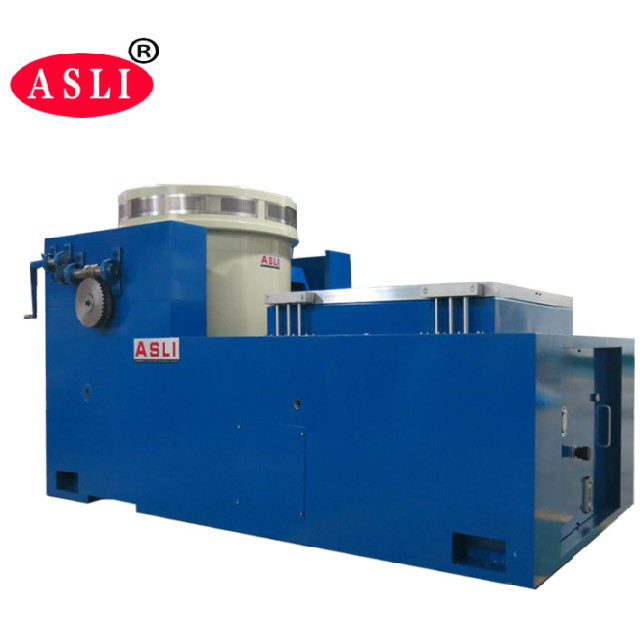

- क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार के हैं, जिनमें उत्तम संरचना और स्थापित करने और समायोजित करने में सुविधा है।
- स्थिर दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी क्षमता के साथ। अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
| मॉडल | बेंच आकार (mm) | आवृत्ति रेंज (Hz) | चल भागों का वजन (किग्रा) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

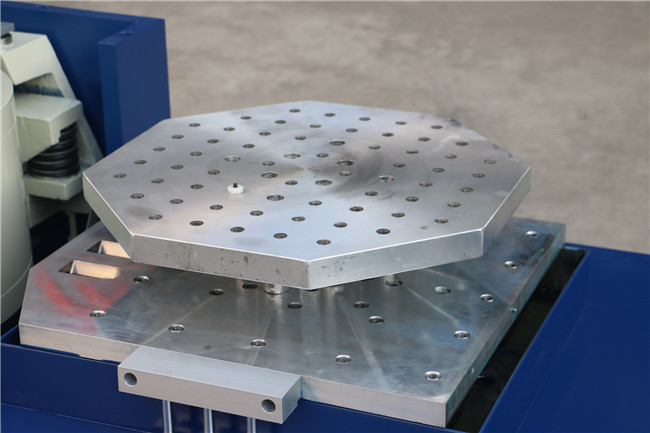

वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप को सटीक रूप से गणना की जाती है और उत्तम संरचना, उच्च गुणवत्ता वाली सामग्री और कारीगरी के अनुसार ग्राहक को सर्वोत्तम प्रदर्शन प्राप्त हो, यह सुनिश्चित करने के लिए विस्तार से डिज़ाइन किया गया है।
| मॉडल | वजन (किग्रा) | अधिकतम आवृत्ति (Hz) | बेंच आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
यदि आपके पास इलेक्ट्रोडायनामिक हाई फ्रीक्वेंसी मैकेनिकल टेस्टिंग मशीन वाइब्रेशन फटीग टेस्टर के बारे में कोई पूछताछ है, तो कृपया बेझिझक संपर्क करेंहमसे संपर्क करें.
उत्पाद हाइलाइट्स
ऑप्टिकल उपकरणों के लिए OEM/ODM कंपन तालिका: 3000N साइन बल, 3-3500Hz, 1.6m/s, लंबवत/क्षैतिज। डबल मैग्नेटिक सर्किट, एयर स्प्रिंग आइसोलेशन, MIL-STD-810F/G अनुरूप। प्रयोगशाला स्थायित्व परीक्षण के लिए आदर्श।
