कैपेसिटर और ऑटोमोटिव एप्लीकेशन के लिए रैंडम वाइब्रेशन टेस्ट मशीन
उत्पाद विवरण
| साइन बल: | 20000N | आवृति सीमा: | 3 हर्ट्ज से 2500 हर्ट्ज |
|---|---|---|---|
| रफ़्तार: | 1.8 मी/से | सीधे: | एक्स, वाई, जेड |
| चलती कोइलिंग: | 30 किलो | भार: | 300 किलो |
| प्रमुखता देना |
2500 हर्ट्ज कंपन परीक्षण मशीन,20000 एन कंपन परीक्षण मशीन,कैपेसिटर कंपन परीक्षण बेंच |
||
उत्पाद वर्णन

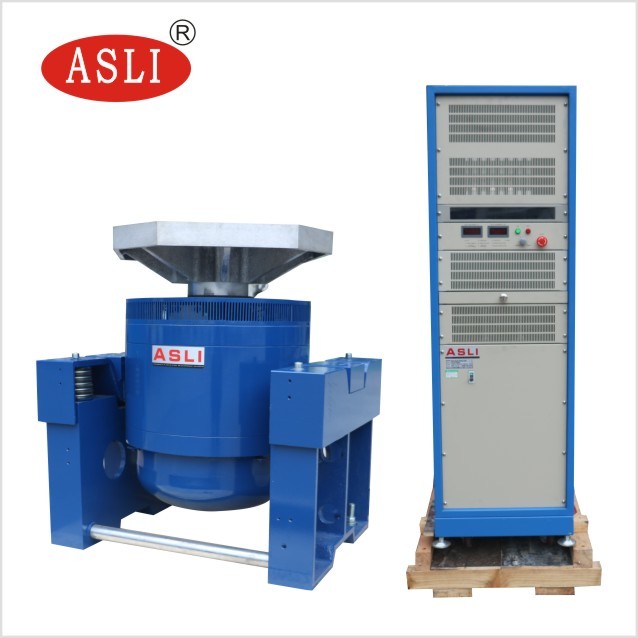

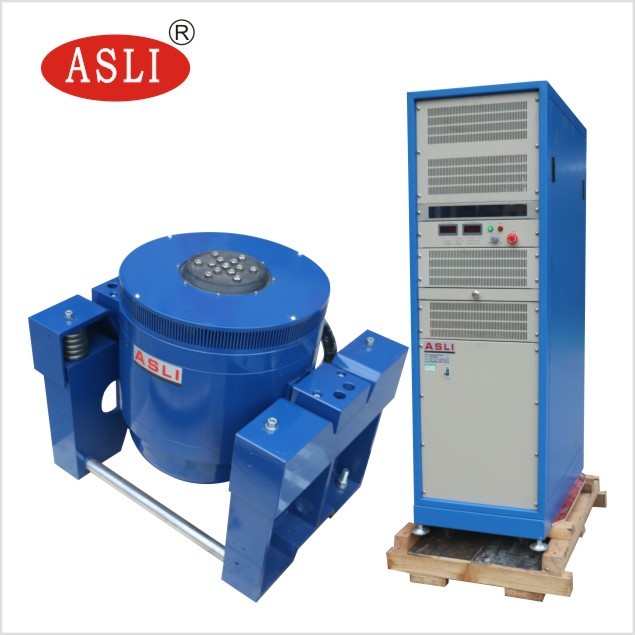

ईएस श्रृंखला रैंडम वाइब्रेशन टेस्ट मशीन कैपेसिटर, ऑटोमोटिव घटकों और अन्य सटीक अनुप्रयोगों के लिए डिज़ाइन की गई एक उच्च-प्रदर्शन इलेक्ट्रोडायनामिक वाइब्रेशन परीक्षण प्रणाली है। यह एक्स, वाई और जेड अक्षों पर विश्वसनीय साइनसोइडल और ब्रॉडबैंड रैंडम वाइब्रेशन परीक्षण प्रदान करती है।
28 से अधिक वर्षों के अनुभव के साथ, एएसएलआई सिमुलेशन पर्यावरण परीक्षण उपकरण, यांत्रिक कंपन और शॉक टेस्टिंग मशीनों में विशेषज्ञता वाला एक स्थापित निर्माता है। हमारी ईएस-20 डिजिटल इलेक्ट्रोडायनामिक्स टाइप वाइब्रेशन टेस्टर और हाई फ्रीक्वेंसी वाइब्रेशन टेस्ट मशीन स्टार उत्पाद हैं जिन्होंने सीई प्रमाणन प्राप्त किया है।
पैकेजिंग: पहले पीपी फिल्म, फिर मशीन और केस के बीच 10 मिमी फोम, बाहर एक मानक निर्यात प्लाईवुड केस के साथ।
| मॉडल |
रेटेड साइन बल (एन) |
रेटेड रैंडम बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
रेटेड त्वरण (मी/से²) |
रेटेड गति (मी/से) |
रेटेड विस्थापन (पी-पी) मिमी |
अधिकतम। लोडिंग (किलो) |
मूविंग कॉइल (किलो) |
आयाम मूविंग का कॉइल (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ईएस-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ईएस-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ईएस-2ए | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ईएस-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ईएस-3ए | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ईएस-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ईएस-6ए | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ईएस-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ईएस-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ईएस-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ईएस-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ईएस-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ईएस-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ईएस-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ईएस-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ईएस-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ईएस-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ईएस-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल।
- दो-चुंबकीय सर्किट डिज़ाइन कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट सुनिश्चित करता है।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास के साथ उत्कृष्ट विलक्षण भार क्षमता प्रदान करते हैं।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन आइसोलेशन फाउंडेशन, सुविधाजनक मोबाइल इंस्टॉलेशन प्रदान करता है।
- उन्नत तकनीक मूविंग सिस्टम डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करता है।
- नई डक्ट डिज़ाइन शीतलन प्रभाव को बढ़ाती है।
- छोटे गुब्बारे प्रभाव के साथ बेयरिंग की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।

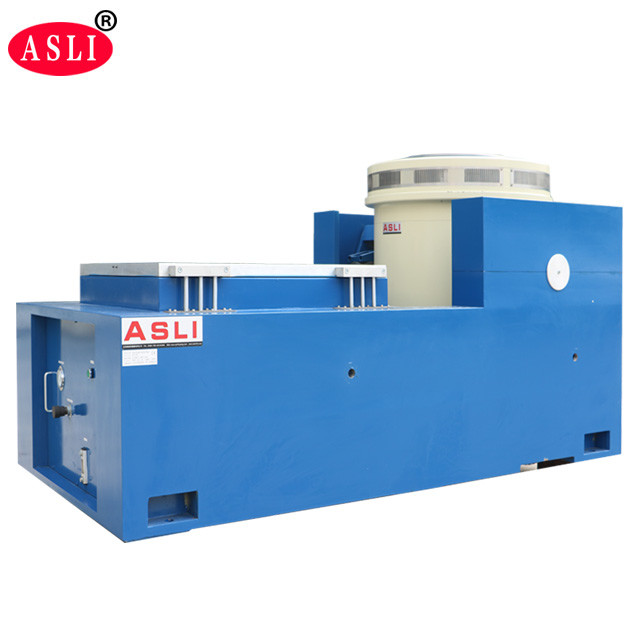

| मॉडल | बेंच आकार (मिमी) | आवृत्ति रेंज (हर्ट्ज) | मूविंग पार्ट्स का वजन (किलो) |
|---|---|---|---|
| एलटी0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| एलटी0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| एलटी0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| एलटी0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| एलटी0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| एलटी0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
| एलटी1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89.1 118.8 147 |
| एलटी1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |
| मॉडल | वजन (किलो) | अधिकतम। आवृत्ति (हर्ट्ज) | बेंच आकार |
|---|---|---|---|
| वीटी300 | 10 | 2000 | φ300 |
| वीटी400 | 16 | 2000 | φ400 |
| वीटी500 | 25 | 1500 | φ500 |
| वीटी600 | 35 | 1000 | φ600 |
| वीटी0303 | 15 | 2000 | 300×300 |
| वीटी0404 | 22 | 1500 | 400×400 |
| वीटी0505 | 30 | 500 | 500×500 |
| वीटी0606 | 58 | 350 | 600×600 |
| वीटी0808 | 140 | 350 | 800×800 |
| वीटी1010 | 180 | 350 | 1000×1000 |
| वीटी1212 | 250 | 350 | 1200×1200 |
| वीटी1212 (राउंड बेंच) | 220 | 350 | φ1200 |

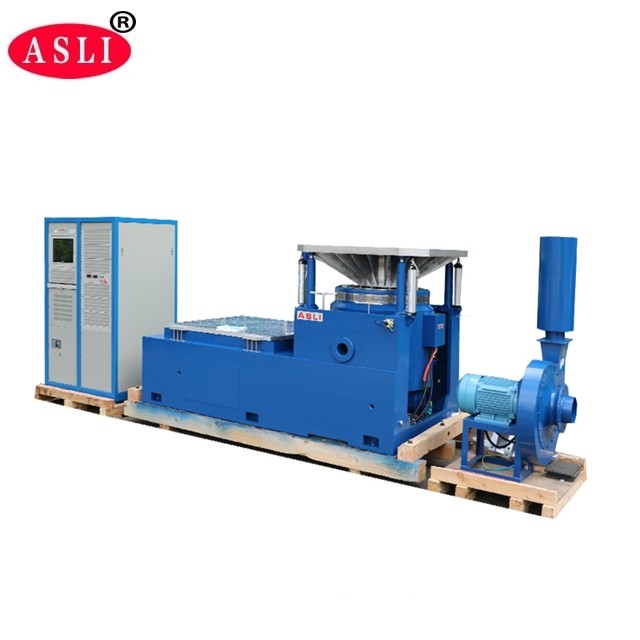

ईएस-20 डिजिटल इलेक्ट्रोडायनामिक्स टाइप वाइब्रेशन टेस्टर और हाई फ्रीक्वेंसी वाइब्रेशन टेस्ट मशीन श्रृंखला डबल-मैग्नेटिक सर्किट संरचना, सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल, एयरबोर्न सपोर्ट, रोलर बेयरिंग और लीनियर गाइडेंस, और ट्रूनियन आइसोलेशन सहित उन्नत तकनीकों को अपनाती है। ये सिस्टम एक्स, वाई, जेड तीन-अक्ष साइनसोइडल वाइब्रेशन टेस्ट और ब्रॉडबैंड रैंडम वाइब्रेशन टेस्ट, साथ ही क्लासिकल पल्स टेस्ट (हाफ-साइन, ट्रेपेज़ॉइडल, सॉटूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम टेस्ट कर सकते हैं।
ये उत्पाद राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में व्यापक रूप से उपयोग किए जाते हैं।
यदि आपके पास हमारे वर्टिकल और हॉरिजॉन्टल वाइब्रेशन टेस्टर के बारे में कोई प्रश्न हैं, तो कृपया हमसे संपर्क करने में संकोच न करें। हमें आपकी सहायता करने में खुशी होगी।
उत्पाद हाइलाइट्स
ES-20 रैंडम वाइब्रेशन टेस्ट मशीन कैपेसिटर और ऑटोमोटिव उपयोग के लिए 20000N साइन फोर्स, 3-2500Hz रेंज, 300kg लोड, X/Y/Z अक्ष परीक्षण प्रदान करती है। CE प्रमाणित, 28-वर्षीय निर्माता, निर्यात प्लाईवुड पैकेजिंग।
