UN38.3 इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली 50000N कंपन शेकर तालिका,
Product Details
| अनुकूलित समर्थन: | ओईएम | ब्रांड: | एस्ली |
|---|---|---|---|
| उत्पत्ति के प्लेस: | गुआंग्डोंग, चीन | शक्ति: | इलेक्ट्रॉनिक |
| प्रमाणपत्र: | आईएसओ 9001:2008 | पैकिंग के लिए सामग्री: | पॉली लकड़ी का मामला |
| कंपन: | 3 अक्ष | कंपन बल: | स्वनिर्धारित |
| टेबल का आकार: | स्वनिर्धारित | अधिकतम भार: | 750 |
| प्रमुखता देना |
UN38.3 कंपन शेकर टेबल,इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली,50000N कंपन शेकर टेबल |
||
Product Description
UN38.3 बैटरी उच्च आवृत्ति इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली सटीक कंपन और सदमे के वातावरण परीक्षण, पर्यावरण तनाव स्क्रीनिंग और विश्वसनीयता मूल्यांकन के लिए इंजीनियर है।विशेष रूप से बैटरी से संबंधित परीक्षण मानकों को पूरा करने के लिए डिज़ाइन किया गया, यह विद्युत चुम्बकीय कंपन परीक्षक बैटरी और बैटरी पैक की अखंडता का मूल्यांकन करने के लिए वास्तविक दुनिया के कंपन स्थितियों का अनुकरण करता है।
परीक्षण के दौरान, बैटरी या बैटरी पैक को कंपन तालिका पर सुरक्षित किया जाता है और तीन परस्पर लंबवत अक्षों के साथ निर्धारित आवृत्ति, त्वरण और विस्थापन के अधीन किया जाता है।बैटरी को लीक नहीं होना चाहिए, वोल्टेज खोना, टूटना, आग लगना या विस्फोट करना। आवेदन का दायरा असाधारण रूप से व्यापक है ¥ सर्किट बोर्ड और बैटरी से लेकर विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल और घरेलू उपकरण तक।.

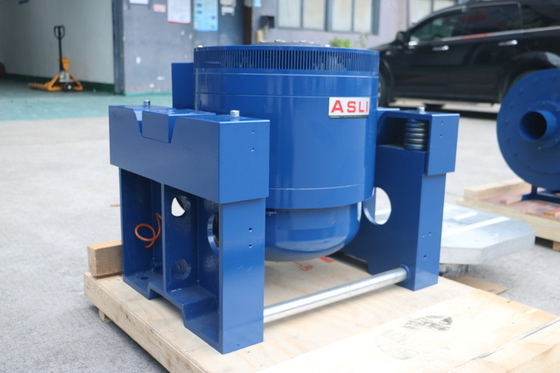

- हवा से ठंडा इलेक्ट्रो-डायनामिक शेकर

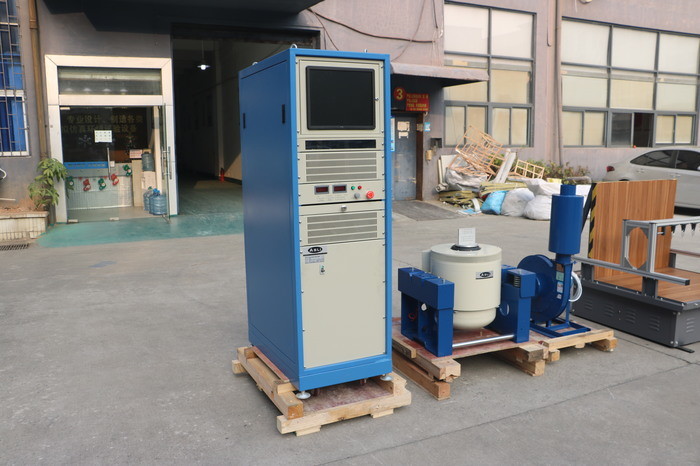

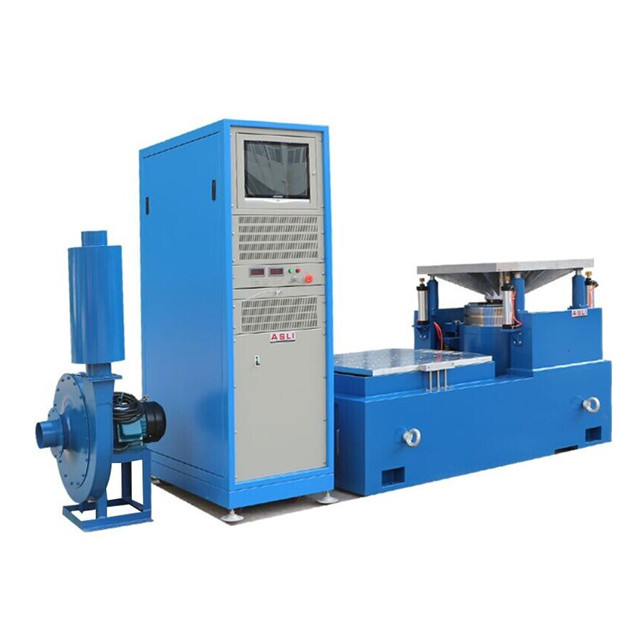

- कंपन नियंत्रक और पावर एम्पलीफायर एक ऑल-इन-वन कैबिनेट में एकीकृत
- 2400 न्यूटन पीक साइन थ्रस्ट क्षमता
- एक्स, वाई, जेड 3-अक्ष परीक्षण
- स्थिर आवृत्ति वाले साइनसॉइडल कंपन
- झाँका हुआ कंपन
- यादृच्छिक कंपन
- शास्त्रीय सदमे
- पर्यावरणीय परीक्षण
- तनाव स्क्रीन परीक्षण
- कंपन परीक्षण
- उपयोगकर्ता द्वारा आसानी से स्थापित किया जा सकता है
- उपयोगकर्ता इंटरफ़ेस: स्थानीय मोड के लिए एलसीडी टच स्क्रीन और रिमोट मोड के लिए पीसी-विंडोज (ईथरनेट के माध्यम से)
- स्थानीय मोडः पूर्वनिर्धारित परीक्षणों की त्वरित शुरुआत; दर्जनों परीक्षण विनिर्देशों को संग्रहीत किया जा सकता है
- दूरस्थ मोडः परीक्षण परिभाषा, परीक्षण विनिर्देशों का भंडारण, परीक्षण नियंत्रण, परीक्षण डेटा की समीक्षा और प्रलेखन सहित पूर्ण प्रणाली संचालन
| पैरामीटर | मूल्य |
|---|---|
| अधिकतम सीनस उत्तेजना बल | 5000 किलोग्राम |
| अधिकतम यादृच्छिक कंपन बल | 5000 किलोग्राम.एफ.आर.एम.एस. |
| अधिकतम झटका कंपन बल | 10000 Kg.f चोटी |
| आवृत्ति सीमा | डीसी ~ 4000 हर्ट्ज |
| अधिकतम विस्थापन | 75 मिमी पीपी (पीक से पीक तक) |
| अधिकतम गति | 1.8 मी/सेकंड |
| अधिकतम त्वरण | 100 G (980 m/s2) |
| प्रथम प्रतिध्वनित आवृत्ति | 3500 हर्ट्ज |
| अधिकतम भार | 750 किलोग्राम |
| चलती कॉइल का व्यास (कामकाजी मेसा व्यास) | 450 मिमी |
| चलती कॉइल की गुणवत्ता | 50 किलो |

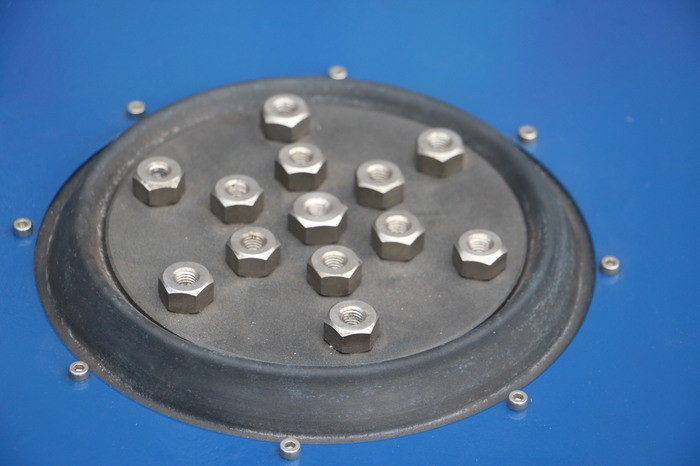

| मेसा स्क्रू | 13 x M8 |
| चुंबकीय प्रवाह रिसाव | < 10 गाउस |
| आयाम | 800 मिमी x 800 मिमी x 800 मिमी (ऊर्ध्वाधर मशीन) |
| वजन | लगभग 1500 किलो |
| कार्य | विवरण |
|---|---|
| सुरक्षा कार्य | तापमान, वायु दबाव, विस्थापन, ओवर-वोल्टेज, ओवर-करंट, इनपुट-अंडर-वोल्टेज, बाहरी दोष, नियंत्रण बिजली की आपूर्ति, तर्क और समान इनपुट की कमी |
| घटक | विवरण |
|---|---|
| हार्डवेयर विन्यास | 2-चैनल इनपुट, 1-चैनल इनपुट |
| नियंत्रण कंप्यूटर | तरल क्रिस्टल डिस्प्ले (कीबोर्ड / ऑप्टिकल माउस के साथ) |
| सॉफ्टवेयर | चीनी/अंग्रेजी ऑपरेशन, समय-क्षेत्र और आवृत्ति-क्षेत्र विश्लेषण, सिग्नल स्रोत, साइन स्वीप आवृत्ति विश्लेषण, आदि।भंडारण, परीक्षण पैरामीटर सेटअप, और विश्लेषण कार्य |
| ऑपरेटिंग सिस्टम | विंडोज 2000 / XP |
| त्वरण सेंसर B&W | आवृत्ति क्षेत्रः 1 ‰ 2000 हर्ट्ज; संवेदनशीलताः 50 mV/g; तापमान सीमाः -24 से 250 °C |
| पैरामीटर | मूल्य |
|---|---|
| विद्युत स्रोत | तीन चरण, 380 V / 50 Hz |
Product Highlights
50000N बल, 3-अक्ष परीक्षण और 750 किलोग्राम अधिकतम भार के साथ ASLI UN38.3 इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली। ISO 9001 प्रमाणित, अनुकूलन योग्य तालिका और बल, OEM समर्थन। बैटरी, ऑटोमोटिव और इलेक्ट्रॉनिक्स विश्वसनीयता परीक्षण के लिए आदर्श।
