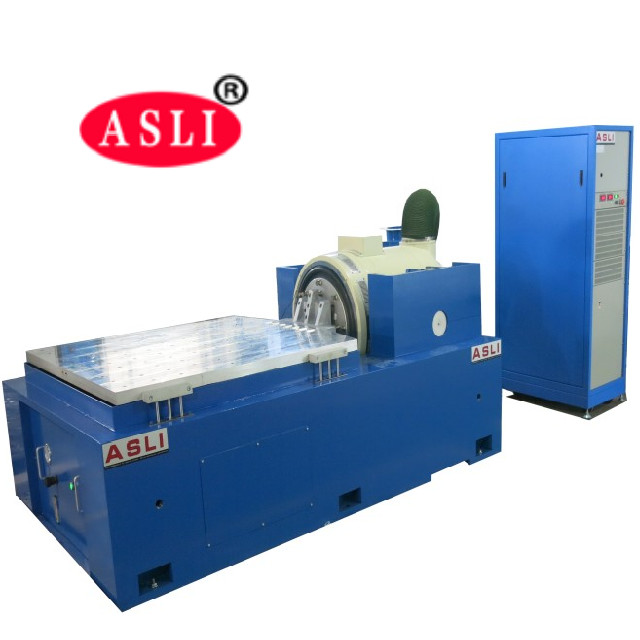

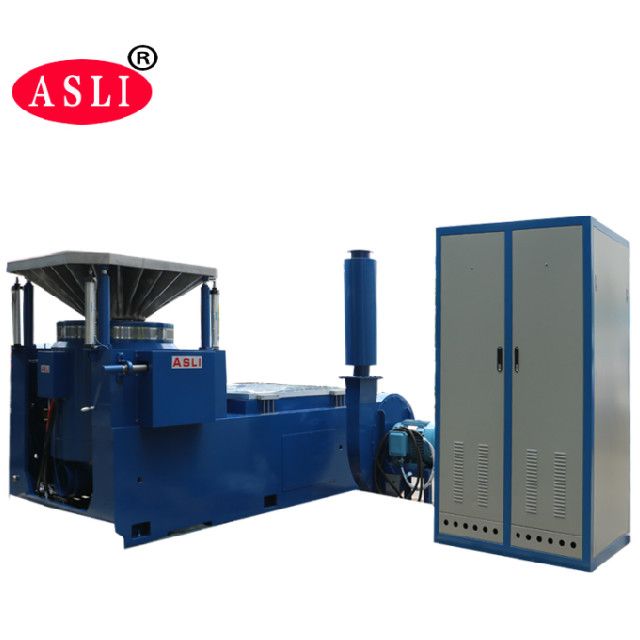

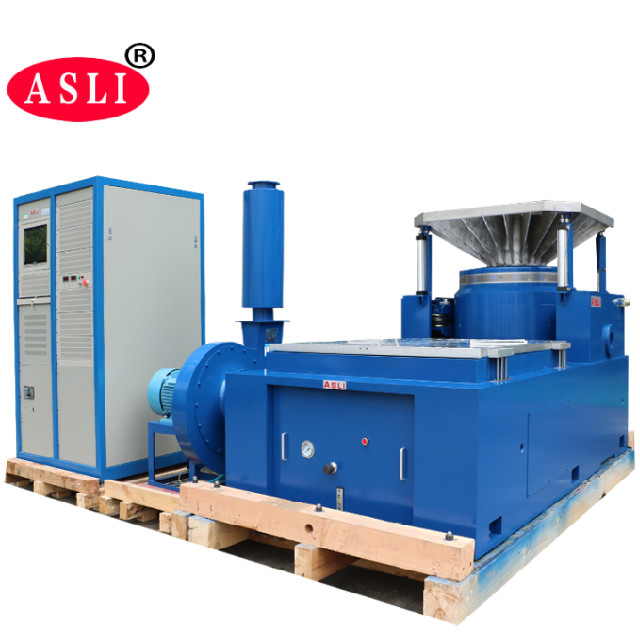

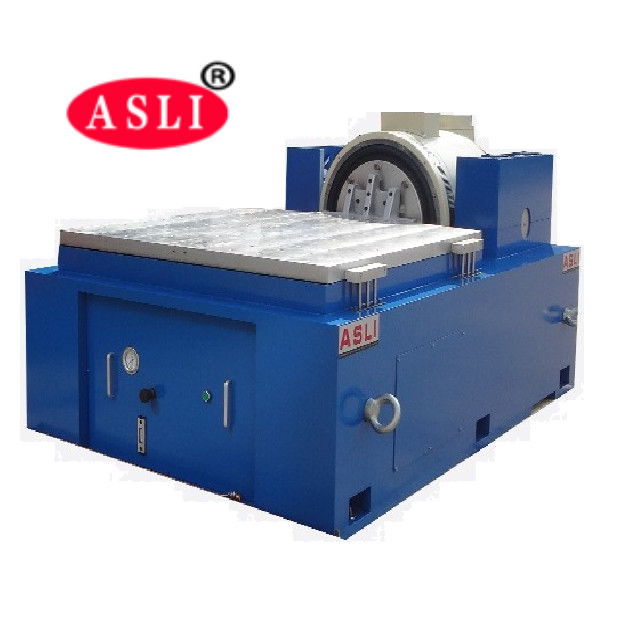

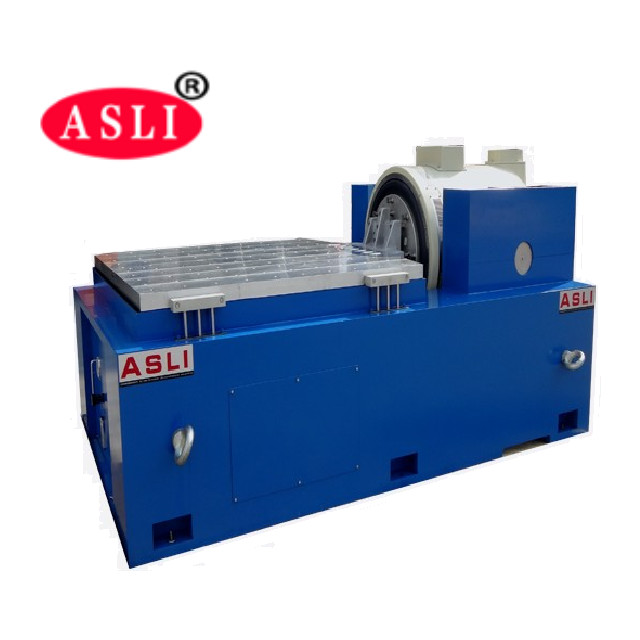

कंपन परीक्षण प्रणाली का उपयोग मुख्य रूप से उत्पादों के कंपन और सदमे पर्यावरण परीक्षण, पर्यावरणीय तनाव स्क्रीनिंग परीक्षण, विश्वसनीयता परीक्षण के लिए किया जाता है। विद्युतचुंबकीय कंपन परीक्षक पूरी तरह से बैटरी से संबंधित परीक्षण डिजाइन के मानक के अनुसार, बैटरी के कंपन परीक्षण की निश्चित स्थिति के तहत सिमुलेशन, बैटरी या बैटरी पैक को कंपन तालिका पर तय किया जाता है, बैटरी नमूना के साथ निर्धारित आवृत्ति, त्वरण और विस्थापन मोड के अनुसार तीन परस्पर लंबवत दिशा में मापा गया कंपन लीक नहीं होना चाहिए, दिल मत खोना, टूटा नहीं, कोई आग और विस्फोट नहीं होना चाहिए। सर्किट बोर्ड, बैटरी, विमान, जहाज, रॉकेट, मिसाइल, कारों और घरेलू उपकरणों और अन्य औद्योगिक उत्पादों से लेकर एप्लिकेशन दायरे का कंपन परीक्षण बेहद व्यापक है।
मुख्य विशेषताएं
* एक एयर-कूल्ड इलेक्ट्रो-डायनामिक शेकर
* कंपन नियंत्रक और पावर एम्पलीफायर को ऑल-इन-वन कैबिनेट में संरचित किया गया है
* 2400 न्यूटन के शिखर साइन थ्रस्ट को प्राप्त करना।
* एक्स, वाई, जेड 3 एक्सिस परीक्षण
नियंत्रण कार्य
* निश्चित-आवृत्ति साइनसॉइडल कंपन
* स्वेप्ट कंपन * यादृच्छिक कंपन
* शास्त्रीय आघात
विशिष्ट सिस्टम अनुप्रयोग
*पर्यावरण परीक्षण
* तनाव स्क्रीन परीक्षण
* कंपन परीक्षण
उपयोगकर्ता लाभ
* आसान इंस्टालेशन उपयोगकर्ता द्वारा किया जा सकता है
* उपयोगकर्ता इंटरफ़ेस: स्थानीय मोड के लिए एलसीडी टच स्क्रीन और रिमोट के लिए पीसी-विंडोज़ (ईथरनेट के माध्यम से)
तरीका;
* स्थानीय मोड: पूर्व-परिभाषित परीक्षण त्वरित प्रारंभ करें, दर्जनों परीक्षण विनिर्देश संग्रहीत किए जा सकते हैं;
* रिमोट मोड: सिस्टम के सभी संचालन, जिसमें परीक्षण को परिभाषित करना और परीक्षण विनिर्देशों को मोस्टार पर संग्रहीत करना, परीक्षण नियंत्रण, परीक्षण डेटा समीक्षा और दस्तावेज़ीकरण शामिल है।
| विद्युत चुम्बकीय कंपन जनरेटर पैरामीटर: | ||||
| अधिकतम साइन उत्तेजना बल | 5000Kg.f शिखर | |||
| सबसे बड़ा यादृच्छिक कंपन बल | 5000Kg.f r.ms | |||
| सबसे बड़ा झटका कंपन बल | 10000Kg.f शिखर | |||
| आवृति सीमा | डीसी~4000 हर्ट्ज | |||
| अधिकतम विस्थापन | 75 मिमी पीपी (पीक-टू-पीक वैल्यू) | |||
| अधिकतम गति | 1.8 मी/से | |||
| अधिकतम त्वरण | 100जी(980 मी/से2) | |||
| प्रथम गुंजयमान आवृत्ति | 3500 हर्ट्ज | |||
| अधिकतम भार | 750 किग्रा | |||
| मूविंग कॉइल व्यास (कार्यशील मेसा व्यास) | 450 मिमी का व्यास | |||
| चलती कुंडली की गुणवत्ता | 50 किलो | |||
| अधिकतम भार | 750 किग्रा | |||
| पेंच का मेसा | 13 एक्स एम8 | |||
| चुंबकीय प्रवाह रिसाव | <10गॉस | |||
| आयाम | 800 मिमी x 800 मिमी x 800 मिमी (ऊर्ध्वाधर मशीन) | |||
| वज़न | लगभग 1500 कि.ग्रा | |||
| सर्वो प्रणाली | ||||
| समारोह | तापमान, वायु दबाव, विस्थापन, अधिक वोल्टेज, अधिक धारा, इनपुट अंडर-वोल्टेज, बाहरी दोष, नियंत्रण बिजली आपूर्ति, तर्क, समान इनपुट की कमी। | |||
| डिजिटल कंपन नियंत्रक | ||||
| हार्डवेयर की समाकृति | 2 चैनल इनपुट, 1 चैनल इनपुट | |||
| कंप्यूटर को नियंत्रित करें | लिक्विड क्रिस्टल डिस्प्ले (कीबोर्ड/ऑप्टिकल माउस के साथ) | |||
| सॉफ़्टवेयर | चीनी/अंग्रेजी ऑपरेशन, टाइम डोमेन और फ़्रीक्वेंसी डोमेन विश्लेषण, सिग्नल स्रोत, साइन स्वीप फ़्रीक्वेंसी विश्लेषण, आदि। WORD स्वचालित रूप से परीक्षण रिपोर्ट, सिग्नल और डेटा डिस्प्ले, भंडारण, परीक्षण पैरामीटर सेट अप और फ़ंक्शन का विश्लेषण उत्पन्न कर सकता है। | |||
| ऑपरेटिंग सिस्टम | विंडोज़ 2000/ एक्सपी | |||
| त्वरण सेंसर B&W |
फ़्रीक्वेंसी डोमेन:1—2000Hz संवेदनशीलता: 50mv/g तापमान सीमा:-24 - 250℃ |
|||
| विद्युत आवश्यकता | ||||
| विद्युत स्रोत | 3 चरण, 380V/50Hz | |||
