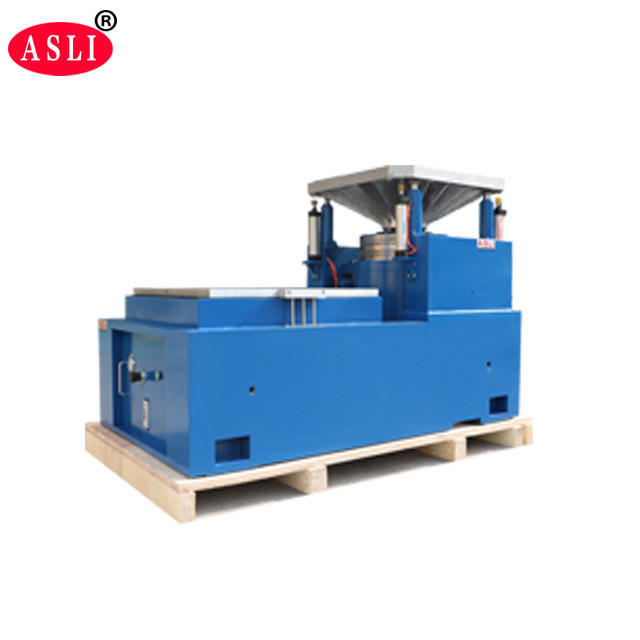

ASTM D999 मानक पैकिंग कार्टन बॉक्स ISTA 1A 2A कंपन परीक्षण प्रणाली

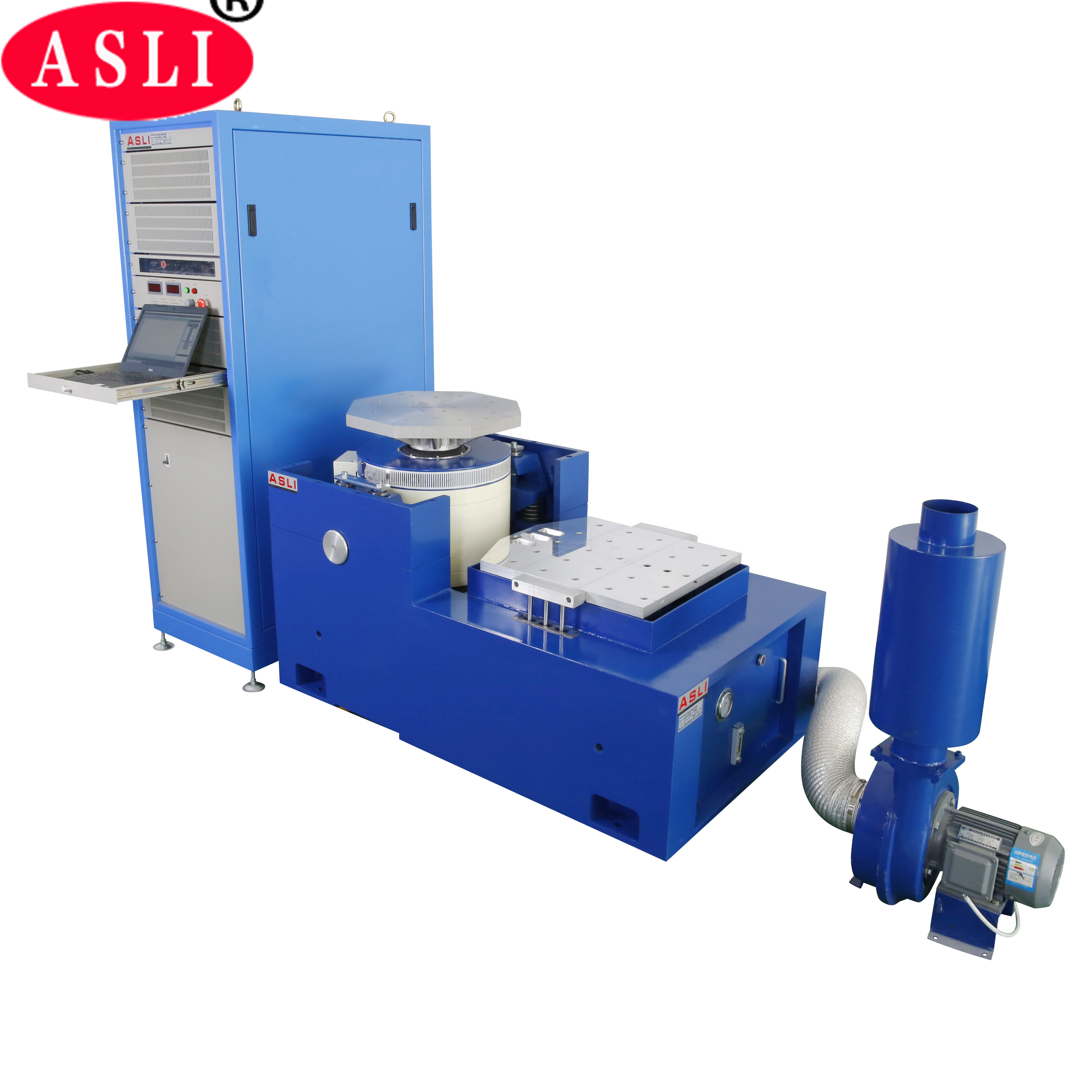

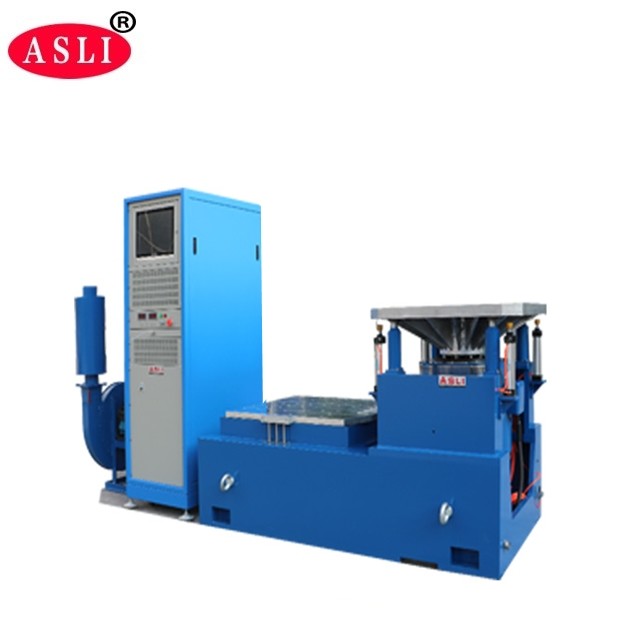

परीक्षण प्रणाली की संरचना

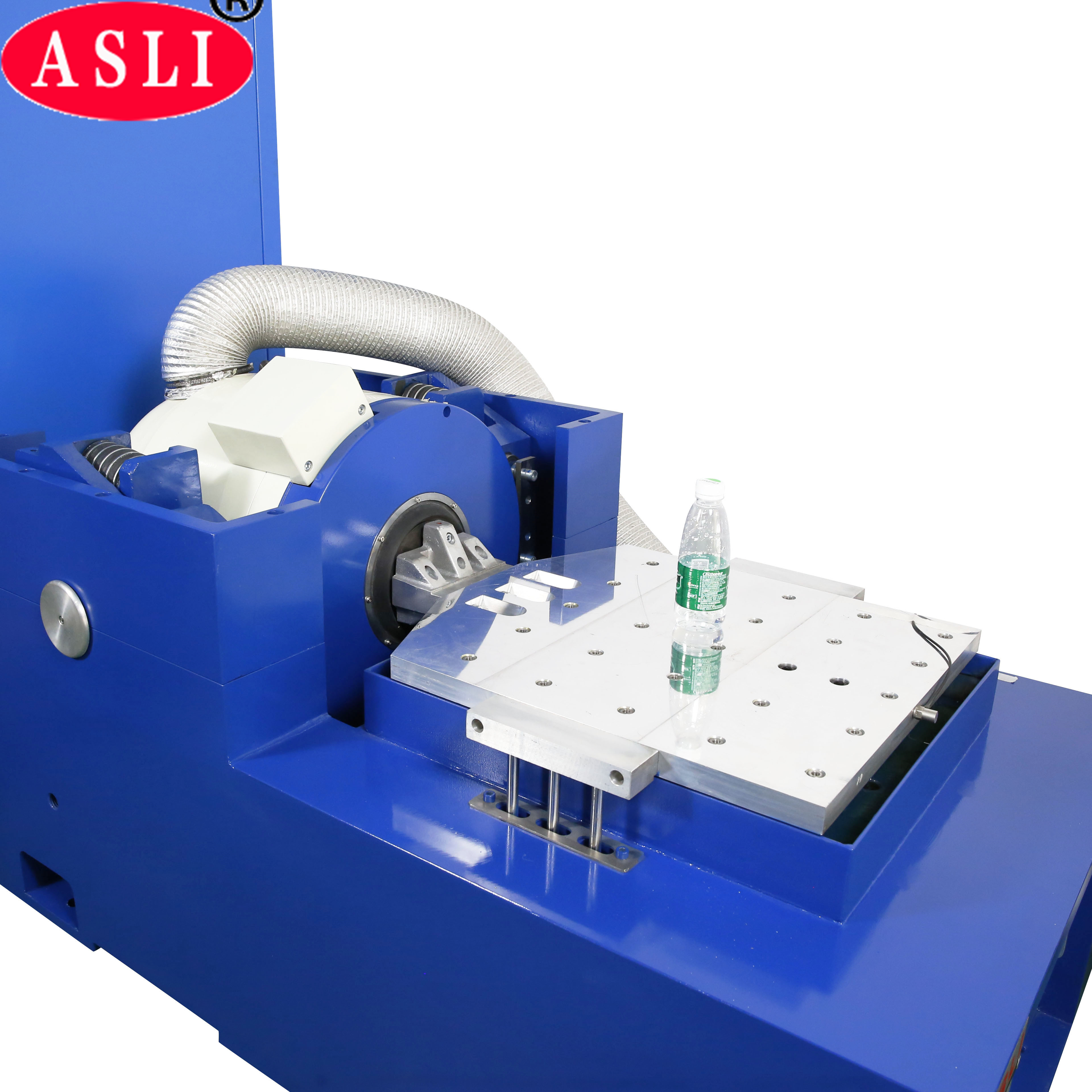

1. एक टुकड़ा क्षैतिज कंपन जनरेटर

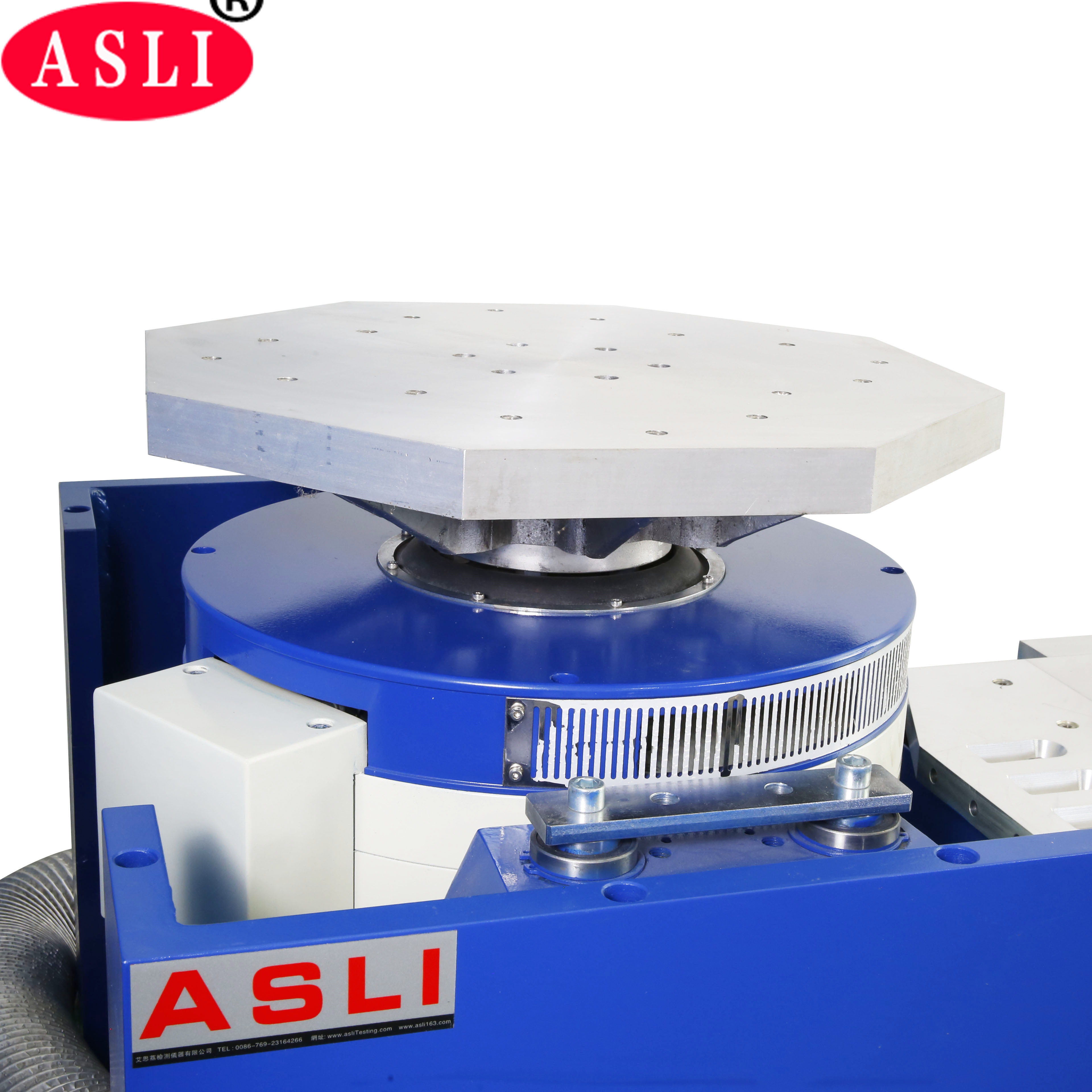

2ऊर्ध्वाधर विस्तार तालिका
3मफलर के साथ शीतलन पंखे
4डिजिटल स्विचिंग पावर एम्पलीफायर
5बहु-कार्यात्मक कंपन नियंत्रण माप उपकरण
विनिर्देश
| नाम | ऑटोमोबाइल बैटरी EN50604 IEC62133 UN38.3 प्रयोगशाला परीक्षण के लिए कंपन परीक्षण बेंच | ||||||||
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति ((m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
