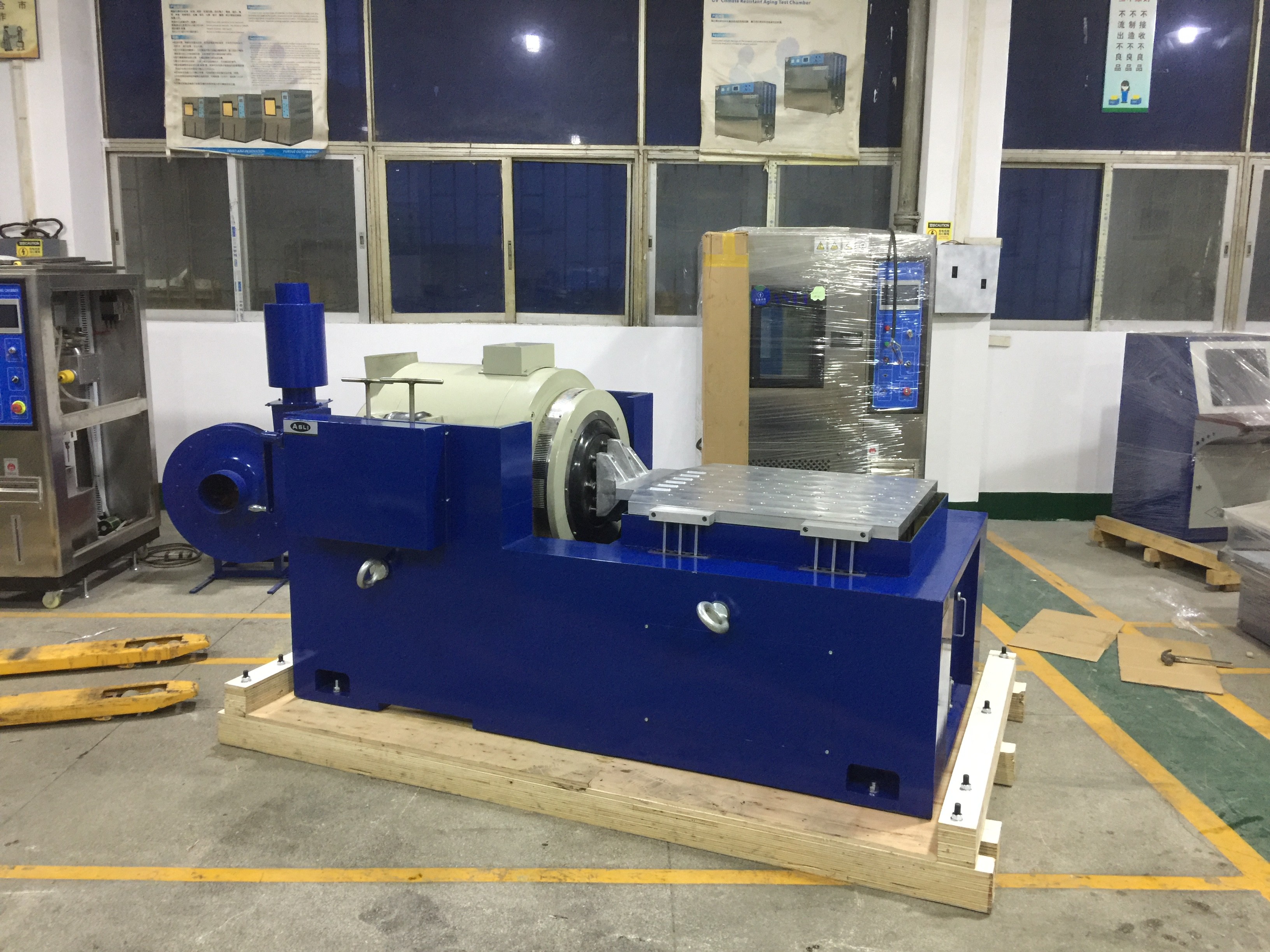

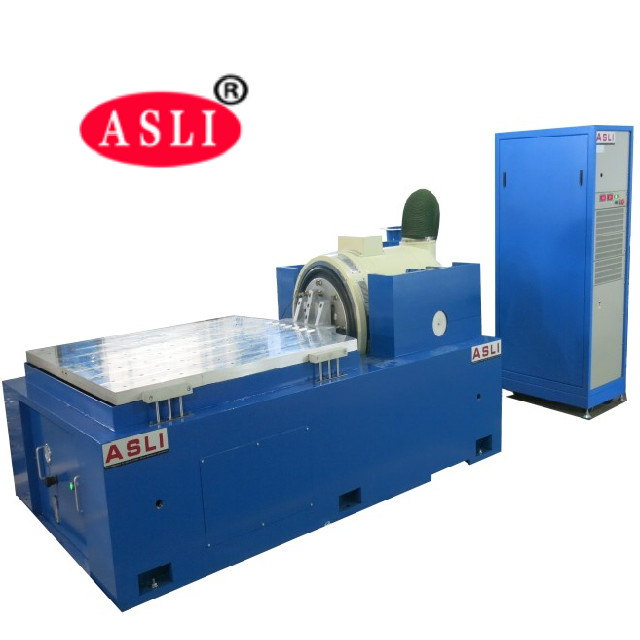

सेना ग्रेड उत्पाद के लिए एमआईएल एसटीडी 810G AC380V कंपन शेकर टेबल
Product Details
| कंपन बल: | 20KN | कंपन दिशा: | क्षैतिज कंपन |
|---|---|---|---|
| आवेदन: | ऑटोमोटिव | प्रयोग: | उच्च आवृत्ति कंपन परीक्षण |
| परीक्षण मानक: | मिल एसटीडी 810जी | शक्ति: | AC380V |
| प्रमुखता देना |
कंपन शेखर तालिका AC380V,AC380V कंपन तालिका परीक्षण उपकरण,MIL STD 810G कंपन शकर तालिका |
||
Product Description
उच्च-आवृत्ति कंपन परीक्षण मशीन का उपयोग मुख्य रूप से उत्पाद कंपन और शॉक पर्यावरणीय परीक्षण, पर्यावरणीय तनाव स्क्रीनिंग और विश्वसनीयता परीक्षण के लिए किया जाता है। यह एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, इलेक्ट्रिकल, घरेलू उपकरणों और अन्य उद्योगों में महत्वपूर्ण परीक्षण आवश्यकताओं को पूरा करता है। यह परीक्षण मंच IEC, MIL-STD, JIS, ASTM और अन्य सहित विभिन्न प्रकार के विनिर्देशों को पूरा करता है।
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) मिमी | अधिकतम लोडिंग (किलो) | मूविंग कॉइल (किलो) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- लचीली सस्पेंशन प्रणाली और सीधी-रेखा गाइड मजबूत असर क्षमता, उत्कृष्ट मार्गदर्शन प्रदर्शन और उच्च स्थिरता प्रदान करते हैं।
- केंद्रीय लोड एयरबैग उच्च स्थैतिक कठोरता, कम गतिशील कठोरता, मजबूत असर क्षमता और उत्कृष्ट गतिशील प्रदर्शन प्रदान करता है।
- तेजी से स्व-जांच निदान और श्रृंखला सुरक्षा उच्च सुरक्षा और विश्वसनीयता सुनिश्चित करती है।
- एयरबैग अलगाव और डंपिंग डिवाइस एक विशेष नींव की आवश्यकता को समाप्त करता है, पूरी तरह से कंपन तरंगों को पुन: उत्पन्न करता है, और कंपन संचरण को कम करता है।
- विभिन्न क्षैतिज और ऊर्ध्वाधर विस्तार प्लेटफार्मों के साथ उपलब्ध है।
- सरल संचालन के लिए सभी प्रकार के कंपन नियंत्रकों के साथ संगत।
- छोटे लोडिंग बेंच उच्च त्वरण और कार्य आवृत्ति को सक्षम बनाता है, मशीन बेंच की लोडिंग क्षमता और समग्र प्रदर्शन में सुधार करता है।
- क्षैतिज बेंच और कंपन बेंच एक मजबूत संरचना के साथ एक अभिन्न इकाई हैं, जो स्थापित करने और समायोजित करने में सुविधाजनक हैं।
- वी-आकार डिजाइन के साथ स्टेटिक प्रेशर ट्रैक ढलान-प्रतिरोधी और बायस-लोडिंग प्रतिरोधी क्षमताएं प्रदान करता है।
- अंतर्निहित तेल पंप एक अच्छी तरह से संरचित डिजाइन और आसान संचालन प्रदान करता है।
| मॉडल | बेंच आकार (मिमी) | आवृत्ति रेंज (Hz) | मूविंग पार्ट्स का वजन (किलो) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
Product Highlights
आर्मी-ग्रेड उत्पादों के लिए MIL STD 810G AC380V वाइब्रेशन शेकर टेबल। 20KN बल, क्षैतिज कंपन, उच्च आवृत्ति परीक्षण। लचीला सस्पेंशन, एयरबैग डंपिंग, किसी विशेष फाउंडेशन की आवश्यकता नहीं। ऑटोमोटिव, एयरोस्पेस, इलेक्ट्रॉनिक्स के लिए आदर्श। IEC, MIL-STD, JIS, ASTM विशिष्टताओं को पूरा करता है।
