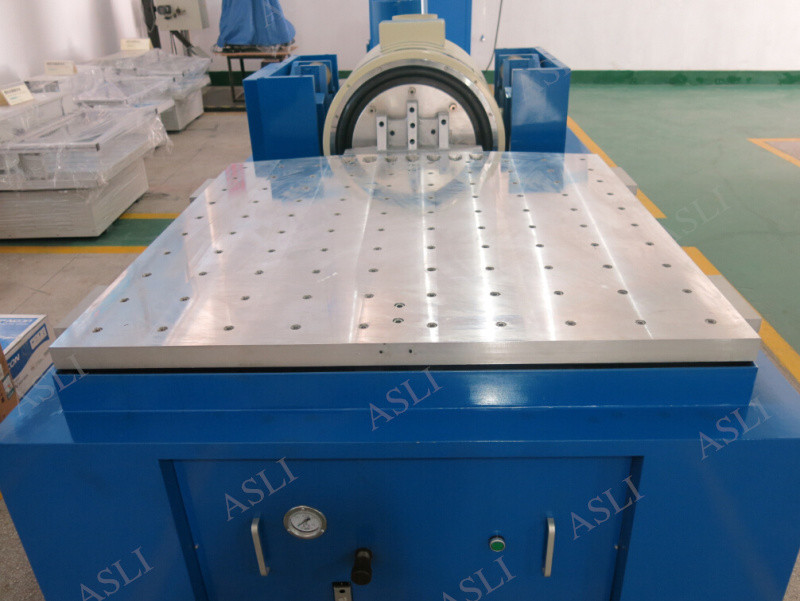

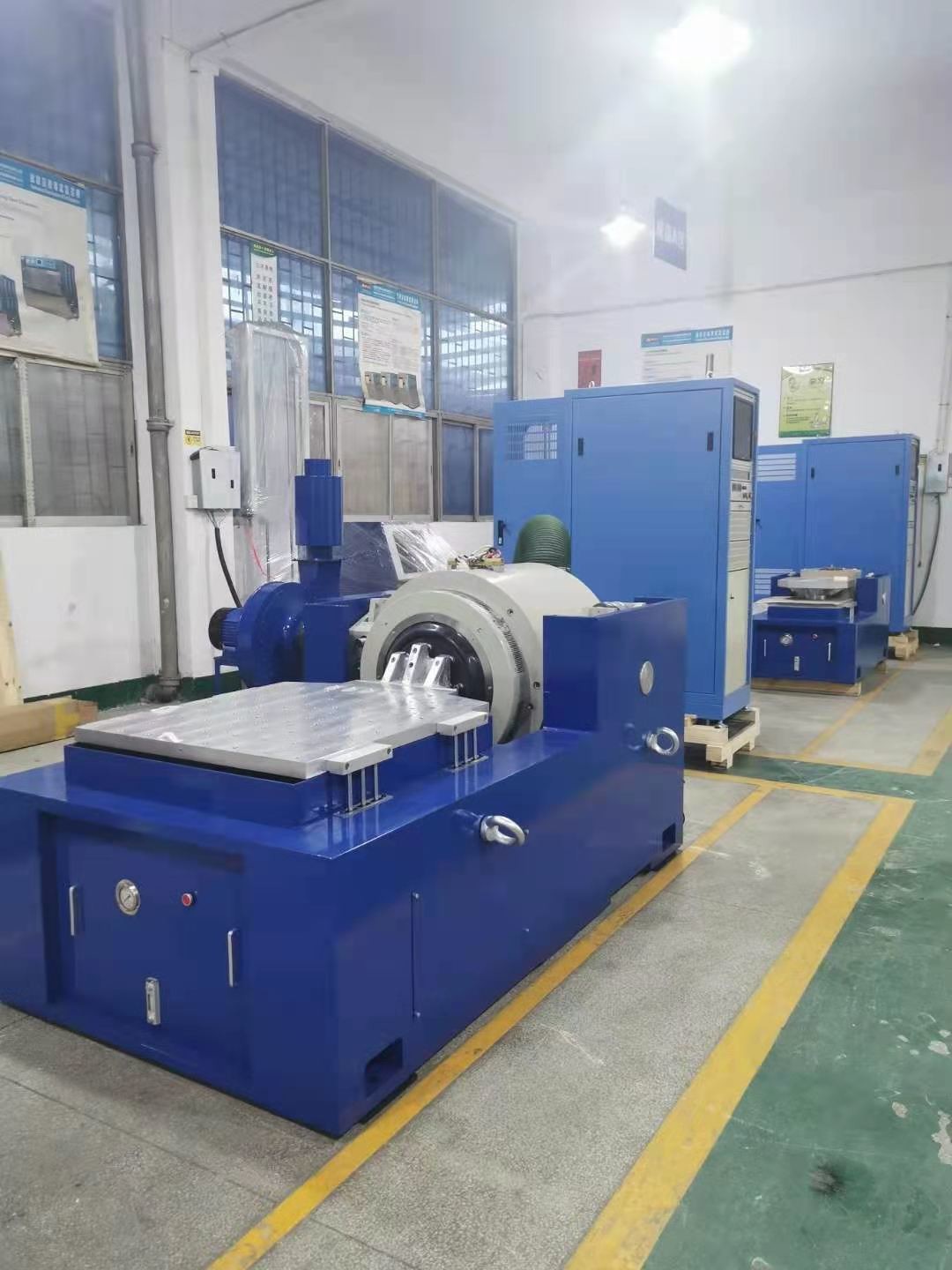

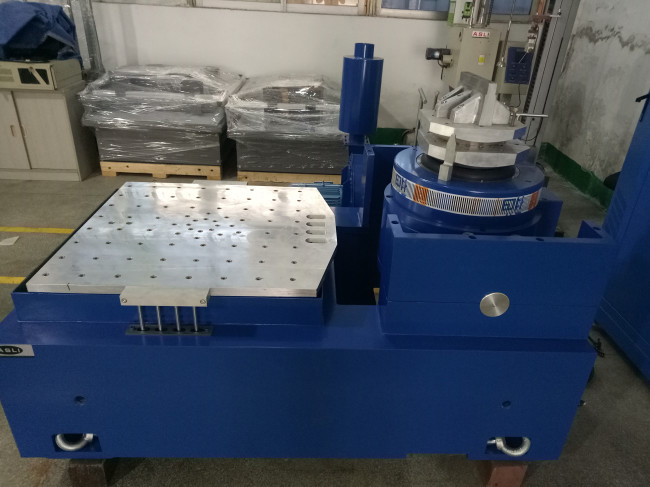

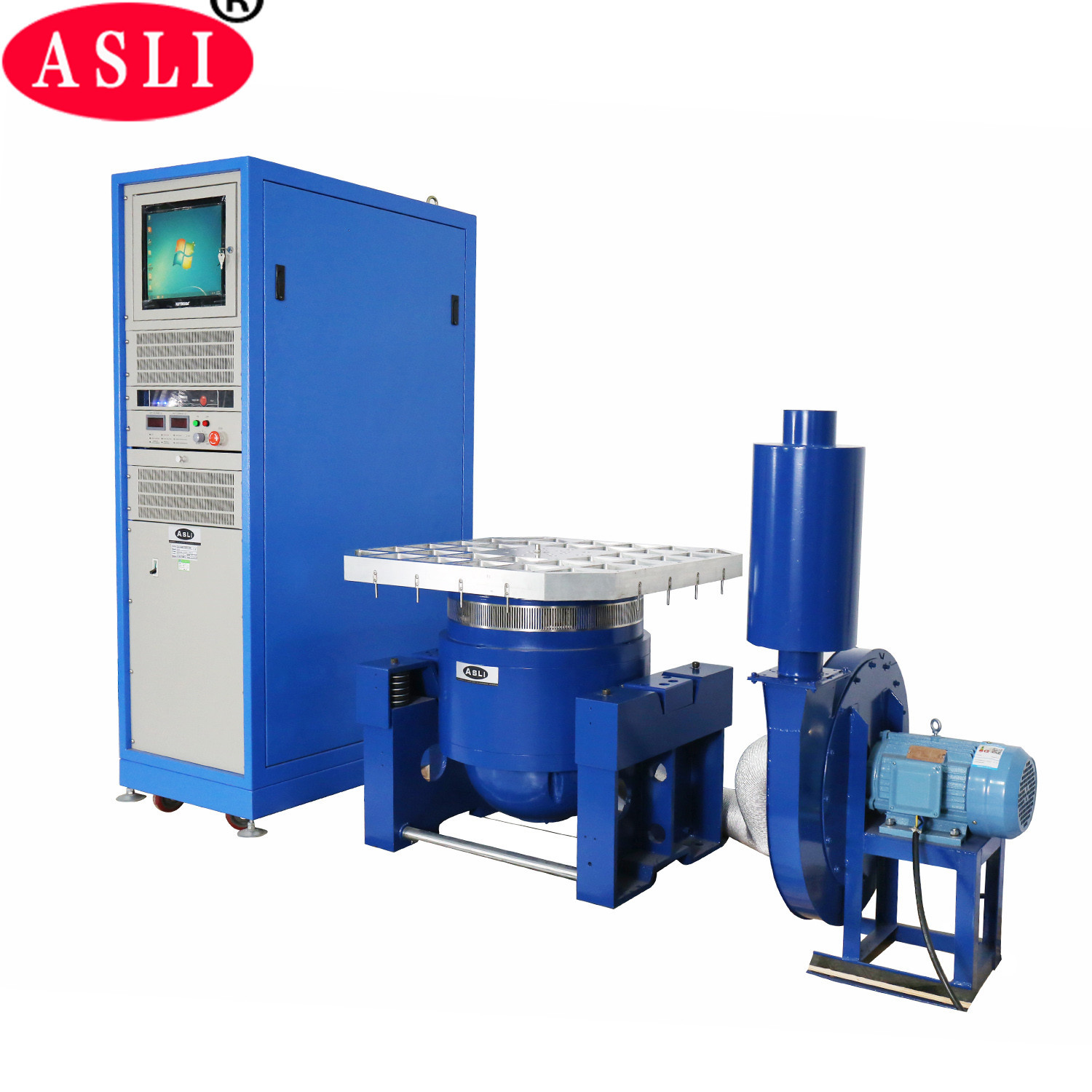

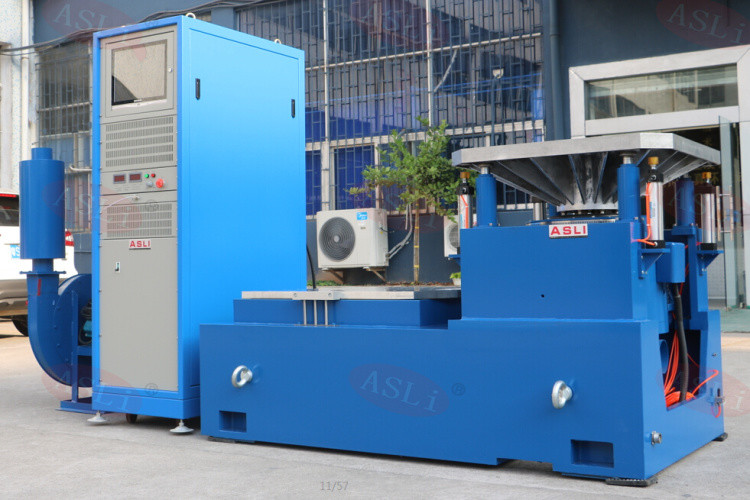

JESD 22-B103B वर्टिकल इलेक्ट्रोडायनामिक कंपन परीक्षण उपकरण
Product Details
| शॉक बल: | 1200N | कंपन दिशा: | ऊर्ध्वाधर क्षैतिज कंपन परीक्षण |
|---|---|---|---|
| मानक: | आईएसटीए मानक | आवेदन: | पैकेजिंग |
| विस्थापन: | 25 मिमी | त्वरण: | 100 ग्राम |
| प्रमुखता देना |
JESD 22-B103B कंपन परीक्षण उपकरण,लंबवत इलेक्ट्रोडायनामिक कंपन परीक्षण उपकरण,JESD 22-B103B इलेक्ट्रोडायनामिक कंपन शेकर |
||
Product Description
यह ऊर्ध्वाधर कंपन परीक्षण प्रणाली विशेष रूप से इलेक्ट्रॉनिक घटकों के लिए JESD 22-B103B मानक को पूरा करने के लिए इंजीनियर की गई है। यह गतिशील तनाव के तहत बैटरी, बैटरी पैक और इलेक्ट्रॉनिक असेंबली की संरचनात्मक अखंडता और प्रदर्शन का मूल्यांकन करने के लिए कंपन स्थितियों का सटीक, विश्वसनीय अनुकरण प्रदान करता है।
- GB/T 31486-2015 — इलेक्ट्रिक वाहन के कर्षण बैटरी के लिए विद्युत प्रदर्शन आवश्यकताएँ और परीक्षण विधियाँ
- UL 1642:2012 — लिथियम बैटरी के लिए मानक
- UL 2054:2012 — घरेलू और वाणिज्यिक बैटरी
- UN38.3 (2012) — भाग 3: खतरनाक माल परिवहन के लिए प्रस्ताव — परीक्षण और मानक मैनुअल
- IEC 62133-2:2017 — पोर्टेबल अनुप्रयोगों में उपयोग के लिए पोर्टेबल सील सेकेंडरी सेल, और उनसे बनी बैटरी के लिए सुरक्षा आवश्यकताएँ — भाग 2: लिथियम सिस्टम
- IEC 62281:2004 — लिथियम बैटरी और बैटरी के परिवहन में सुरक्षा आवश्यकताएँ
- IEC 60086:2007 — गैल्वेनिक सेल भाग 4: लिथियम-आयन बैटरी की सुरक्षा आवश्यकताएँ
कंपन परीक्षण प्रणाली को मानक बैटरी परीक्षण आवश्यकताओं के अनुसार डिजाइन किया गया है। नियंत्रित परिस्थितियों में, बैटरी या बैटरी पैक को कंपन तालिका पर सुरक्षित रूप से ठीक किया जाता है। फिर सिस्टम तीन परस्पर लंबवत अक्षों के साथ निर्धारित आवृत्ति, त्वरण और विस्थापन मोड लागू करता है। परीक्षण के दौरान, बैटरी नमूना लीक नहीं होना चाहिए, वोल्टेज नहीं खोना चाहिए, क्षति नहीं होनी चाहिए, आग नहीं लगनी चाहिए या विस्फोट नहीं होना चाहिए।
| मॉडल | रेटेड साइन बल (N) | रेटेड रैंडम बल (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) mm | अधिकतम भार (Kg) | चल कॉइल (Kg) | चल कॉइल का आयाम (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
कंपन परीक्षण बेंच के अलावा, हमारे उत्पाद पोर्टफोलियो में शामिल हैं:
- तापमान / आर्द्रता परीक्षण श्रृंखला: तापमान आर्द्रता परीक्षण कक्ष, वॉक-इन स्थिरता कक्ष, थर्मल शॉक परीक्षण कक्ष, तापमान आर्द्रता यूवी परीक्षण कक्ष, रैंप दर तापमान कक्ष।
- एजिंग परीक्षण श्रृंखला: उच्च तापमान ओवन, वैक्यूम सुखाने ओवन, वायु वेंटिलेशन एजिंग परीक्षण कक्ष, भाप एजिंग परीक्षण कक्ष, ओजोन परीक्षण कक्ष, बर्न-इन परीक्षण उपकरण।
- मौसम सिमुलेशन परीक्षण श्रृंखला: वर्षा स्प्रे परीक्षण कक्ष, धूल परीक्षण कक्ष, क्सीनन लैंप एजिंग परीक्षण कक्ष, यूवी प्रतिरोध परीक्षण कक्ष।
- यांत्रिक परीक्षण श्रृंखला: कंपन परीक्षण मशीन, ड्रॉप परीक्षण मशीन, बम्प परीक्षण मशीन, त्वरण यांत्रिक शॉक टेस्टर, और बहुत कुछ।
Product Highlights
जेईएसडी 22-बी103बी ऊर्ध्वाधर इलेक्ट्रोडायनामिक कंपन परीक्षक: 1200एन शॉक बल, 25 मिमी विस्थापन, 100 ग्राम त्वरण, आईएसटीए अनुरूप। पैकेजिंग और बैटरी परीक्षण के लिए आदर्श। टिकाऊ, कुशल, उपलब्ध कस्टम विकल्पों के साथ।
