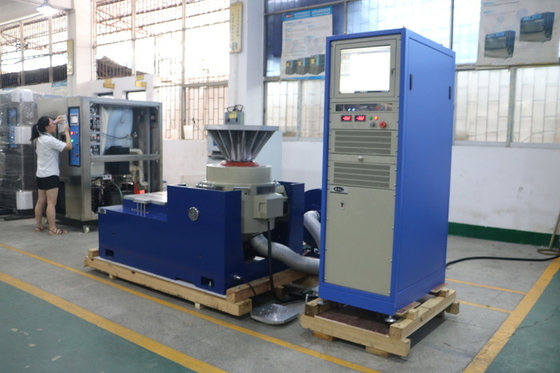

प्रयोगशाला के लिए MIL-STD-810F MIL-STD-810G 3000N कंपन परीक्षण प्रणाली
Product Details
| साइन बल: | 3000एन | गति: | 1.6 मी/से |
|---|---|---|---|
| कंपन दिशा: | लम्बवत क्षैतिज | आवेदन: | प्रयोगशाला |
| आवृत्ति: | 3 ~ 3500 हर्ट्ज | शक्ति: | 380 वी 3 चरण |
| विस्थापन: | 25 मिमी | ||
| प्रमुखता देना |
MIL-STD-810F कंपन परीक्षण प्रणाली,MIL-STD-810G कंपन परीक्षण प्रणाली,3000N कंपन परीक्षण प्रणाली |
||
Product Description
रैंडम वाइब्रेशन टेस्ट सिस्टम को MIL-STD-810F और MIL-STD-810G मानकों को पूरा करने के लिए डिज़ाइन किया गया है, जो प्रयोगशाला वातावरण के लिए विश्वसनीय और सटीक कंपन परीक्षण प्रदान करता है। यह इलेक्ट्रोडायनामिक शेकर सिस्टम पर्यावरण सिमुलेशन अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल।
- दो-चुंबकीय सर्किट डिज़ाइन उच्च चुंबकीय क्षेत्र की तीव्रता, कम फ्लक्स रिसाव और एक कॉम्पैक्ट, तर्कसंगत संरचना सुनिश्चित करता है।
- रॉकर रॉड रोलर बेयरिंग, सीधी और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास, और विलक्षण भार क्षमता।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव, सुविधाजनक मोबाइल स्थापना के साथ।
- सिस्टम में एकीकृत उन्नत तकनीक डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करती है।
- नई डक्ट डिज़ाइन शीतलन प्रभाव को बढ़ाती है।
- बेयरिंग छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता कंपन तालिका क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
| पैरामीटर | विनिर्देश |
|---|---|
| रेटेड बल | साइन बल 3000N; रैंडम बल 3000N; शॉक बल 6000N |
| आवृत्ति रेंज | 3Hz से 3500Hz; निश्चित आवृत्ति, आगे-पीछे स्वीप, साइन, रैंडम, शॉक |
| स्वीप-आवृत्ति मोड | रैखिक, लॉगरिदमिक, आगे-पीछे स्वीप, निश्चित आवृत्ति |
| स्वीप-आवृत्ति बार | 1 से 32767 |
| स्वीप-आवृत्ति समय | निश्चित आवृत्ति / एकल 1–3600 मिनट; स्वीप-आवृत्ति वक्र प्रदर्शित किए जा सकते हैं |
| अधिकतम त्वरण | 1000 m/s² (गैर-भार) |
| अधिकतम गति | 1.6 m/s |
| अधिकतम विस्थापन | 25 mm p-p (गैर-भार), डबल पीक |
| प्रभाव विस्थापन | 25 mm |
| चल कॉइल का वजन | 3.5 किग्रा |
| कंपन दिशाएं | ऊर्ध्वाधर |
| कंपन तरंग | साइन, रैंडम, शॉक |
| चल कॉइल का व्यास | φ150 मिमी |
| कंपन प्रणाली आयाम | W750 × H599 × D680 मिमी |
| कंपन प्रणाली वजन | 490 किग्रा |

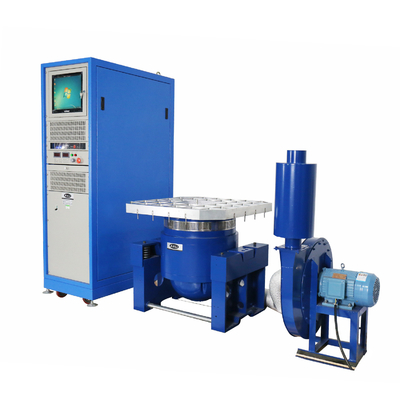

इलेक्ट्रोडायनामिक हाई फ्रीक्वेंसी वाइब्रेशन शेकर श्रृंखला उत्पादों के निर्माता के रूप में, हम "डबल-मैग्नेटिक सर्किट स्ट्रक्चर," "सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल्स," "एयरबोर्न सपोर्ट," "रोलर बेयरिंग और लीनियर गाइडेंस," और "ट्रूनियन आइसोलेशन" सहित उन्नत आधुनिक तकनीकों को अपनाते हैं। ये सिस्टम X, Y, Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण, साथ ही शास्त्रीय पल्स परीक्षण (हाफ-साइन, ट्रेपेज़ॉइडल, सॉ टूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम परीक्षण पूरा कर सकते हैं।
इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण क्षेत्रों में उपयोग किया जाता है।
| मॉडल | रेटेड साइन बल (N) | रेटेड रैंडम बल (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) मिमी | अधिकतम लोडिंग (किग्रा) | चल कॉइल (किग्रा) | चल कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- डबल-मैग्नेटिक सर्किट संरचना उच्च चुंबकीय क्षेत्र की तीव्रता सुनिश्चित करती है और फ्लक्स रिसाव को कम करती है। एक विशेष डीगॉसिंग संरचना फ्लक्स रिसाव को 1 mT से नीचे कम कर सकती है।
- यू-टाइप स्प्रिंग, रोलर्स और लीनियर बेयरिंग डिफ्लेक्टिंग लोड के प्रति मजबूत प्रतिरोध प्रदान करते हैं।
- एयर स्प्रिंग का उपयोग कंपन अलगाव के लिए किया जाता है। कंपन प्रणाली भारी भार के तहत भी स्थिर रूप से काम करती है, बिना किसी विशेष नींव की आवश्यकता के।
- कंपन परीक्षक की ओवर-थर्मल, ओवर-लोड, ओवर-करंट, ओवर-वोल्टेज और ओवर-डिस्प्लेसमेंट स्थितियों के लिए सुरक्षा उपकरण प्रदान किए जाते हैं। इलेक्ट्रिकल नेटवर्क सुरक्षा उपकरणों में ओवर-वोल्टेज, अंडर-वोल्टेज और लैकिंग फेज शामिल हैं। ड्राइव पावर प्रोटेक्शन में करंट-लिमिटिंग, सॉफ्ट-स्टार्ट, ओवर-टेम्परेचर, शॉर्ट-करंट और मॉड्यूल फॉल्ट प्रोटेक्शन शामिल हैं।
- साइन, रैंडम और शॉक पर्यावरण परीक्षण पूरा कर सकता है।
- इस प्रणाली की वोल्टेज उतार-चढ़ाव के लिए न्यूनतम आवश्यकताएं हैं — ≤±10% स्वीकार्य है।
- इस प्रणाली की ग्राउंडिंग प्रतिरोध के लिए न्यूनतम आवश्यकताएं हैं — ≤4Ω स्वीकार्य है।
- उच्च विश्वसनीयता, विशेष रूप से लंबे समय तक चलने के लिए उपयुक्त।
- एक छोटे लोडिंग बेंच के भीतर, उच्च त्वरण और कार्य आवृत्ति का एहसास होता है, जिससे पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार होता है।

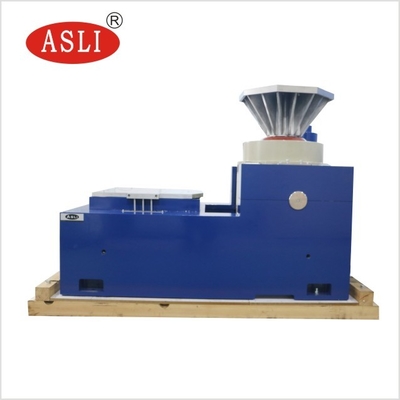

- क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार के हैं, जिसमें एक पूर्ण संरचना और सुविधाजनक स्थापना और समायोजन है।

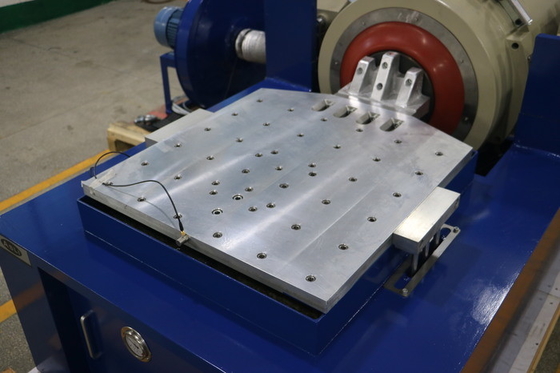

- स्थिर दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी क्षमता के साथ। अंतर्निहित तेल पंप, अच्छी संरचना, और आसान संचालन।
| मॉडल | बेंच आकार (मिमी) | आवृत्ति रेंज (Hz) | चल भागों का वजन (किग्रा) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

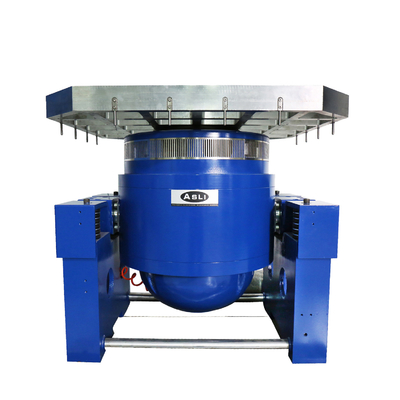

वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप को ग्राहक को एक पूर्ण संरचना, उच्च-गुणवत्ता वाली सामग्री और कारीगरी के आधार पर सर्वोत्तम प्रदर्शन प्राप्त करने के लिए सुनिश्चित करने के लिए सटीक रूप से गणना की जाती है और विस्तार से डिज़ाइन किया जाता है।
| मॉडल | वजन (किग्रा) | अधिकतम आवृत्ति (Hz) | बेंच आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | φ1200 |
Product Highlights
3000N साइन बल, 3-3500Hz, 1.6m/s, 25mm विस्थापन के साथ MIL-STD-810F/G कंपन परीक्षण प्रणाली। दोहरी चुंबकीय सर्किट, एयर स्प्रिंग अलगाव, कोई विशेष आधार नहीं। प्रयोगशाला रक्षा, एयरोस्पेस, इलेक्ट्रॉनिक्स परीक्षण के लिए आदर्श।
