गुणवत्ता जेआईएस डी1601 लैब वाइब्रेशन टेस्टिंग सिस्टम 380V ऑटो पार्ट्स के लिए कारखाना

जेआईएस डी1601 लैब वाइब्रेशन टेस्टिंग सिस्टम 380V ऑटो पार्ट्स के लिए

Name: जेआईएस डी1601 लैब वाइब्रेशन टेस्टिंग सिस्टम 380V ऑटो पार्ट्स के लिए
Brand: ASLi (China) Test Equipment Co., Ltd
SKU: ईएस-3
Price: 35000.00 USD
Availability: InStock

ब्रांड का नाम: ASLI

मॉडल नंबर: ईएस-3

उत्पत्ति का स्थान: चीन

प्रमाणन: CE

न्यूनतम आदेश मात्रा: 1

कीमत: USD 20000~50000

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: जमा करने के बाद 30-35 कार्यदिवस

भुगतान की शर्तें: टी/टी

स्टैंडर्ड पैकेजिंग: निर्यात मानक प्लाईवुड मामले

टैग

5 हर्ट्ज उच्च आवृत्ति कंपन शकर

उत्पाद विवरण

साइन बल:	3000N	रफ़्तार:	1.6 मी/से
कंपन दिशा:	खड़ा	त्वरण:	100 ग्राम
आवृत्ति:	3~3500HZ	शक्ति:	380v 3 चरण
विस्थापन:	25 मिमी
प्रमुखता देना	JIS D1601 कंपन शेखर तालिका , कंपन परीक्षण प्रणाली 380V , JIS D1601 कंपन परीक्षण प्रणाली

उत्पाद वर्णन

एप्लीकेशन

हम इलेक्ट्रोडायनामिक हाई फ्रीक्वेंसी वाइब्रेशन टेस्टर / हाई-फ्रीक्वेंसी वाइब्रेशन फटीग टेस्टर श्रृंखला उत्पादों के निर्माता हैं। हमारी प्रणालियाँ उन्नत आधुनिक तकनीकों को अपनाती हैं जिनमें डबल-मैग्नेटिक सर्किट संरचना, स्व-उत्पन्न कंकाल क्रिया वृत्त, एयरबोर्न सपोर्ट, रोलर बेयरिंग और लीनियर गाइडेंस, और ट्रूनियन आइसोलेशन शामिल हैं। ये सिस्टम X, Y, Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण, साथ ही क्लासिकल पल्स परीक्षण (हाफ-साइन, ट्रेपेज़ॉइडल, सॉ टूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम परीक्षण पूरा कर सकते हैं।

ये उत्पाद राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, घरेलू उपकरण और अन्य क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं।

सीई स्वीकृत कंपन परीक्षण प्रणाली — इलेक्ट्रो डायनामिक शेकर विशेषताएँ

अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल, उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ।
कम चुंबकीय प्रवाह रिसाव के साथ दो-चुंबकीय सर्किट डिज़ाइन, कॉम्पैक्ट और तर्कसंगत संरचना।
रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास के साथ, उत्कृष्ट विलक्षण भार क्षमता प्रदान करते हैं।
हार्मोन उपयोग के लिए समर्पित ट्रूनियन आइसोलेशन फाउंडेशन, सुविधाजनक मोबाइल इंस्टॉलेशन के साथ।
उन्नत तकनीक मूव-अराउंड सिस्टम डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करता है।
नई डक्ट डिज़ाइन शीतलन प्रभाव को बढ़ाती है।
बेयरिंग छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता कंपन तालिका क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।

तकनीकी पैरामीटर

रेटेड बल:साइन बल 3000N; रैंडम बल 3000N; शॉक बल 6000N
आवृत्ति रेंज:3Hz से 3500Hz; निश्चित आवृत्ति, आगे-पीछे स्वीप, साइन, रैंडम, शॉक
स्वीप-आवृत्ति मोड:लीनियर, लॉगरिदमिक, आगे-पीछे स्वीप, निश्चित आवृत्ति
स्वीप-आवृत्ति बार:1 से 32767
स्वीप-आवृत्ति समय:निश्चित आवृत्ति / एकल 1–3600 मिनट; स्वीप-आवृत्ति वक्र प्रदर्शित किए जा सकते हैं
अधिकतम त्वरण:1000 m/s² (गैर-भार)
अधिकतम गति:1.6 m/s
अधिकतम विस्थापन:25 mm p-p (गैर-भार), डबल पीक
प्रभाव विस्थापन:25 mm
चल कॉइल का वजन:3.5 किग्रा
कंपन दिशाएँ:ऊर्ध्वाधर
कंपन तरंग:साइन, रैंडम, शॉक
चल कॉइल का व्यास:Φ150 मिमी
कंपन प्रणाली आयाम:W750 × H599 × D680 मिमी
कंपन प्रणाली वजन:490 किग्रा

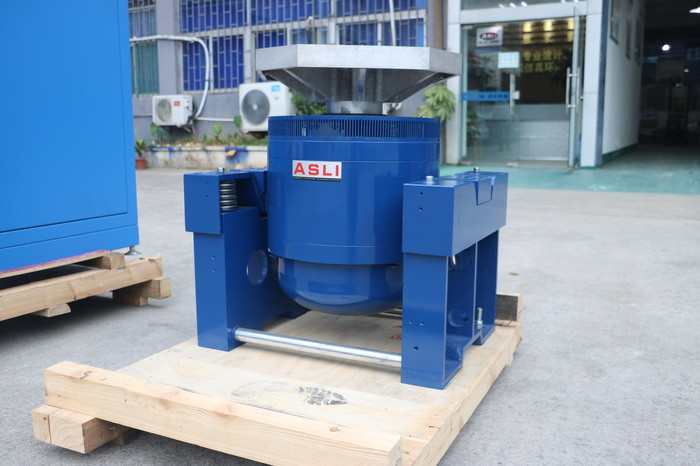

Electrodynamic vibration shaker system front view showing moving coil and trunnion isolation base

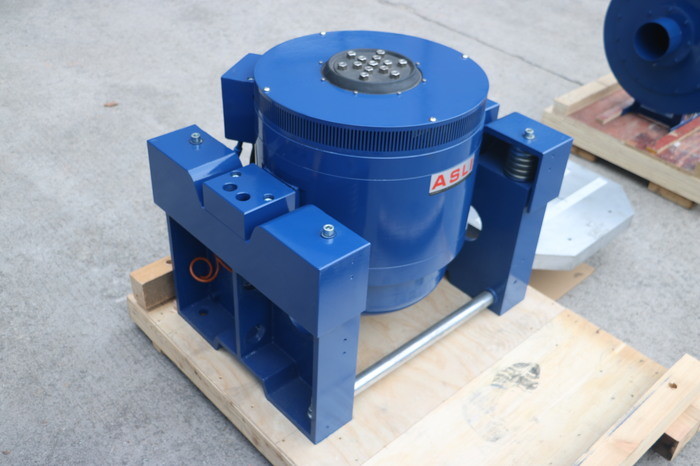

Vibration testing system side view displaying double magnetic circuit structure and air spring isolation

कंपन प्रणाली के बारे में

डबल चुंबकीय सर्किट संरचना उच्च चुंबकीय क्षेत्र की तीव्रता सुनिश्चित करती है और प्रवाह रिसाव को कम करती है। एक विशेष डीगौसिंग संरचना प्रवाह रिसाव को 1 mT से नीचे कम कर सकती है।
यू-टाइप स्प्रिंग, रोलर्स और लीनियर बेयरिंग विक्षेपण भार के प्रति मजबूत प्रतिरोध प्रदान करते हैं।
कंपन अलगाव के लिए एयर स्प्रिंग्स का उपयोग किया जाता है। कंपन प्रणाली भारी भार के साथ भी स्थिर रूप से काम करती है, और किसी विशेष नींव की आवश्यकता नहीं होती है।
कंपन परीक्षक के ओवर-थर्मल, ओवर-लोड, ओवर-करंट, ओवर-वोल्टेज और ओवर-डिस्प्लेसमेंट के लिए सुरक्षा उपकरण प्रदान किए जाते हैं। इलेक्ट्रिकल नेटवर्क सुरक्षा उपकरणों में ओवर-वोल्टेज, अंडर-वोल्टेज और लैकिंग फेज शामिल हैं। ड्राइव पावर प्रोटेक्शन में करंट-लिमिटिंग, सॉफ्ट-स्टार्ट, ओवर-टेम्परेचर, शॉर्ट-करंट और मॉड्यूल फॉल्ट प्रोटेक्शन शामिल हैं।
साइन, रैंडम और शॉक पर्यावरण परीक्षण पूरा कर सकता है।
इस प्रणाली में वोल्टेज उतार-चढ़ाव के लिए न्यूनतम आवश्यकताएं हैं — ≤±10% स्वीकार्य है।
इस प्रणाली में ग्राउंडिंग प्रतिरोध के लिए न्यूनतम आवश्यकताएं हैं — ≤4Ω स्वीकार्य है।
उच्च विश्वसनीयता, विशेष रूप से लंबे समय तक चलने के लिए उपयुक्त।

इलेक्ट्रोडायनामिक हाई फ्रीक्वेंसी वाइब्रेशन टेस्टर — तकनीकी पैरामीटर

मॉडल	रेटेड साइन बल (N)	रेटेड रैंडम बल (N)	आवृत्ति रेंज (Hz)	रेटेड त्वरण (m/s²)	रेटेड गति (m/s)	रेटेड विस्थापन (p-p) मिमी	अधिकतम। लोडिंग (किग्रा)	चल कॉइल (किग्रा)	आयाम चल कॉइल (मिमी)
ES-1	1000	1000	3–3500	400	1.2	25	70	2.5	Φ150
ES-2	2000	2000	3–3500	800	1.6	25	70	2.5	Φ150
ES-2a	2000	2000	3–3500	300	1.6	40	70	8	Φ230
ES-3	3000	3000	3–3500	1000	1.6	25	100	3.5	Φ150
ES-3a	3000	3000	3–3500	400	1.6	40	120	9	Φ230
ES-6	6000	6000	3–3500	1000	1.6	25	180	6.5	Φ230
ES-6a	6000	6000	3–3500	1000	1.6	51	250	12	Φ230
ES-10	10000	10000	3–3000	1000	1.8	51	270	14	Φ240
ES-20	20000	20000	3–3000	1000	1.8	51	300	30	Φ320
ES-30	30000	30000	3–2800	1000	1.8	51	450	40	Φ450
ES-40	40000	40000	3–2800	1000	1.8	51	500	50	Φ450
ES-50	50000	50000	3–2700	1000	1.8	51	750	50	Φ450
ES-60	60000	60000	3–2700	1000	1.8	51	750	60	Φ450
ES-100	100000	100000	3–2500	1000	1.8	51	1000	90	Φ450
ES-120	120000	120000	3–2200	1000	1.8	51	1100	90	Φ500
ES-160	160000	160000	3–2100	1000	1.8	51	1500	150	Φ600
ES-200	200000	200000	3–2000	1000	1.8	51	2500	200	Φ650
ES-350	350000	350000	3–1700	1000	1.8	51	4500	300	Φ870

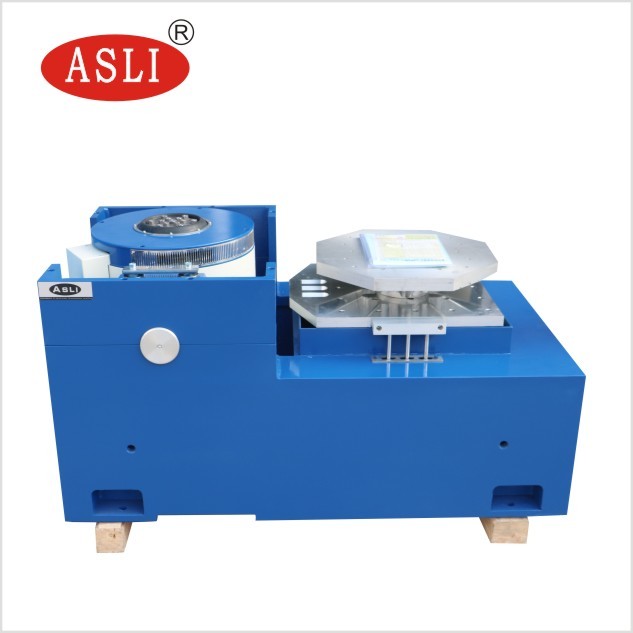

Vibration test system with horizontal stand and sliding table assembly

Electrodynamic shaker close-up showing armature and cooling duct design

क्षैतिज स्टैंड विशेषताएँ

एक छोटे लोडिंग बेंच के भीतर, उच्च त्वरण और कार्य आवृत्ति का एहसास होता है, जिससे पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार होता है।
क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार के हैं, जिसमें एक पूर्ण संरचना और सुविधाजनक स्थापना और समायोजन है।
स्थिर दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी क्षमता के साथ। अंतर्निहित तेल पंप, अच्छी संरचना, और आसान संचालन।

क्षैतिज एक्सपैंडर के तकनीकी पैरामीटर

मॉडल	बेंच आकार (मिमी)	आवृत्ति रेंज (Hz)	चल भागों का वजन (किग्रा)
LT0303	300×300×22 300×300×26 300×300×30	5–1000 5–1500 5–2000	6.6 7.8 9.0
LT0404	400×400×22 400×400×26 400×400×30	5–1000 5–1400 5–2000	11.2 13.2 16.0
LT0505	500×500×25 500×500×30 500×500×35	5–1000 5–1500 5–2000	19.3 23.1 27.0
LT0606	600×600×25 600×600×30 600×600×40	5–1000 5–1200 5–2000	27.5 33.0 45
LT0707	700×700×25 700×700×30 700×700×35	5–800 5–1000 5–1500	36.8 44.2 52
LT0808	800×800×30 800×800×40 800×800×45	5–1000 5–1500 5–2000	57.7 76.9 86.5
LT1010	1000×1000×30 1000×1000×40 1000×1000×50	5–1000 5–1300 5–1500	89.1 118.8 147
LT1212	1200×1200×30 1200×1200×40 1200×1200×50	5–800 5–1100 5–1400	126 168 210

ऊर्ध्वाधर विस्तारित-बेंच विशेषताएँ

वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप को ग्राहक को पूर्ण संरचना, उच्च-गुणवत्ता वाली सामग्री और कारीगरी के अनुसार सर्वोत्तम प्रदर्शन प्राप्त करने के लिए सटीक रूप से गणना और विस्तार से डिज़ाइन किया गया है।

ऊर्ध्वाधर एक्सपैंडर के तकनीकी पैरामीटर

मॉडल	वजन (किग्रा)	अधिकतम। आवृत्ति (Hz)	बेंच आकार
VT300	10	2000	Φ300
VT400	16	2000	Φ400
VT500	25	1500	Φ500
VT600	35	1000	Φ600
VT0303	15	2000	300×300
VT0404	22	1500	400×400
VT0505	30	500	500×500
VT0606	58	350	600×600
VT0808	140	350	800×800
VT1010	180	350	1000×1000
VT1212	250	350	1200×1200
VT1212 (गोल बेंच)	220	350	Φ1200

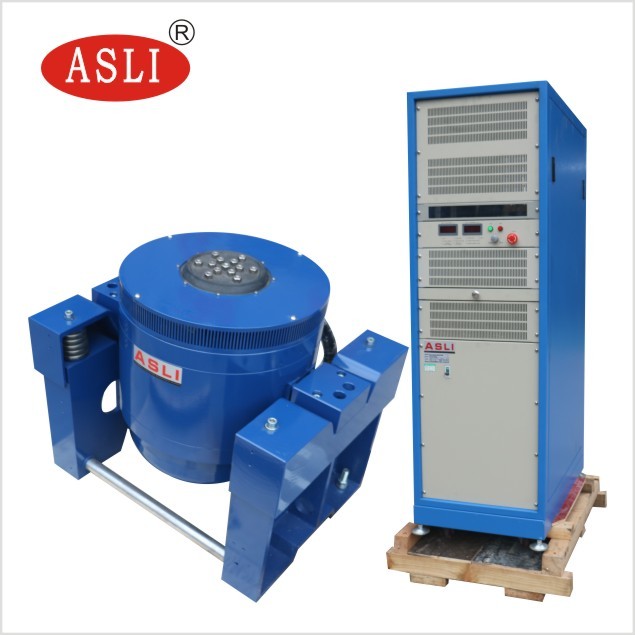

Complete electrodynamic vibration testing system with vertical extended bench and control cabinet

अक्सर पूछे जाने वाले प्रश्न:

Q1: इलेक्ट्रोडायनामिक वाइब्रेशन शेकर क्या है?
पुनः: एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर एक परीक्षण प्रणाली है जिसका उपयोग उन कंपन स्थितियों का अनुकरण करने के लिए किया जाता है जिनका सामना उत्पाद परिवहन, संचालन या सेवा के दौरान कर सकते हैं। इसका व्यापक रूप से विश्वसनीयता, स्थायित्व और योग्यता परीक्षण के लिए उपयोग किया जाता है।

Q2: कौन से उत्पाद का परीक्षण किया जा सकता है?
पुनः: इसका उपयोग इलेक्ट्रॉनिक घटकों, ऑटोमोटिव भागों, बैटरियों, एयरोस्पेस घटकों, विद्युत उत्पादों, पैकेजिंग, संचार उपकरण और कंपन परीक्षण की आवश्यकता वाले अन्य उत्पादों के लिए किया जा सकता है।

Q3: शेकर कौन से कंपन परीक्षण कर सकता है?
पुनः: सिस्टम कॉन्फ़िगरेशन के आधार पर, यह साइन कंपन, रैंडम कंपन, शॉक परीक्षण, अनुनाद खोज, आवृत्ति स्वीप और अन्य प्रोग्राम योग्य कंपन परीक्षण कर सकता है।

Q4: अधिकतम परीक्षण आवृत्ति क्या है?
पुनः: अधिकतम आवृत्ति मॉडल और कॉन्फ़िगरेशन पर निर्भर करती है। विभिन्न आवृत्ति आवश्यकताओं के लिए विभिन्न शेकर मॉडल उपलब्ध हैं। कृपया अपनी आवश्यक आवृत्ति रेंज प्रदान करें ताकि हम एक उपयुक्त मॉडल की सिफारिश कर सकें।

Q5: मैं सही शेकर मॉडल का चयन कैसे करूं?
पुनः: मुख्य कारक हैं:

अधिकतम नमूना वजन
नमूना आयाम
आवश्यक कंपन दिशा
आवृत्ति रेंज
अधिकतम त्वरण
विस्थापन
आवश्यक कंपन परीक्षण मानक

इन मापदंडों के आधार पर, हम एक उपयुक्त शेकर प्रणाली की सिफारिश कर सकते हैं।

Q6: क्या शेकर ऊर्ध्वाधर और क्षैतिज दोनों कंपन कर सकता है?
पुनः: हाँ। कॉन्फ़िगरेशन के आधार पर, सिस्टम को एक ऊर्ध्वाधर परीक्षण सेटअप, क्षैतिज परीक्षण सेटअप, या दोनों के साथ आपूर्ति की जा सकती है।

Q7: क्या यह रैंडम कंपन परीक्षण कर सकता है?
पुनः: हाँ। रैंडम कंपन परीक्षण के लिए एक उपयुक्त कंपन नियंत्रक को कॉन्फ़िगर किया जा सकता है, जिसमें PSD-आधारित परीक्षण प्रोफाइल शामिल हैं।

Q8: क्या यह शॉक परीक्षण कर सकता है?
पुनः: हाँ, बशर्ते कि चयनित शेकर प्रणाली में आवश्यक शॉक प्रोफाइल के लिए पर्याप्त बल, विस्थापन और त्वरण क्षमता हो।

एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर उच्च-आवृत्ति कंपन परीक्षण के लिए कई फायदे प्रदान करता है:

व्यापक आवृत्ति रेंज: कम-आवृत्ति और उच्च-आवृत्ति कंपन परीक्षण दोनों के लिए उपयुक्त, विशेष रूप से इलेक्ट्रॉनिक और ऑटोमोटिव घटकों के लिए।
उच्च नियंत्रण सटीकता: आवृत्ति, त्वरण, विस्थापन, वेग और परीक्षण अवधि को सटीक रूप से नियंत्रित किया जा सकता है।
तेज प्रतिक्रिया: इलेक्ट्रोडायनामिक ड्राइव सिस्टम नियंत्रण संकेतों पर तेजी से प्रतिक्रिया करता है, जिससे यह स्वीप कंपन परीक्षणों के लिए उपयुक्त होता है।
स्थिर कंपन आउटपुट: क्लोज्ड-लूप नियंत्रण परीक्षण के दौरान स्थिर कंपन स्तर बनाए रखने में मदद करता है।
प्रोग्राम योग्य परीक्षण: आवृत्ति रेंज, स्वीप दर, त्वरण और चक्रों की संख्या जैसे परीक्षण मापदंडों को स्वचालित रूप से प्रोग्राम किया जा सकता है।
उच्च-आवृत्ति परीक्षण के लिए उपयुक्त: विशेष रूप से PCB/PCBA, ऑटोमोटिव इलेक्ट्रॉनिक्स, सेंसर, कनेक्टर, बैटरियों और अन्य इलेक्ट्रॉनिक घटकों के लिए उपयुक्त।
उच्च स्वचालन: परीक्षण दक्षता और दोहराव में सुधार करते हुए परीक्षण कार्यक्रमों को सहेजा और स्वचालित रूप से निष्पादित किया जा सकता है।

यदि आपके पास इलेक्ट्रोडायनामिक हाई फ्रीक्वेंसी मैकेनिकल टेस्टिंग मशीन वाइब्रेशन फटीग टेस्टर के बारे में कोई पूछताछ है, तो कृपया बेझिझक हमसे संपर्क करें।

उत्पाद हाइलाइट्स

ऑटो पार्ट्स के लिए JIS D1601 अनुरूप 3000N इलेक्ट्रोडायनामिक कंपन प्रणाली। सुविधाएँ 3-3500Hz आवृत्ति, 100g त्वरण, 25 मिमी विस्थापन और 380V पावर। डबल चुंबकीय सर्किट स्थायित्व सुनिश्चित करता है। उपलब्ध कस्टम विकल्पों के साथ CE अनुमोदित।
