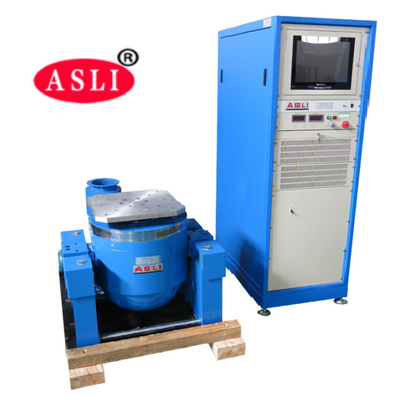

10KN इलेक्ट्रोडायनामिक कंपन शेकर सिस्टम MIL STD 810 IEC EN AS 60068.2.27
Product Details
| साइन बल: | 3000N से 200000N | कंपन दिशा: | ऊर्ध्वाधर कंपन या x, y, z |
|---|---|---|---|
| रफ़्तार: | 1.8 मी/से | आवृत्ति: | 3~3500HZ |
| त्वरण: | 100जी | विस्थापन: | 25 मिमी से 100 मिमी |
| प्रमुखता देना |
MIL STD 810 वाइब्रेशन शेकर सिस्टम,AS 60068.2.27 वाइब्रेशन शेकर सिस्टम,10KN इलेक्ट्रोडायनामिक शेकर |
||
Product Description
हम विद्युत कंपन श्रृंखला उत्पादों के निर्माता हैं, जो उन्नत आधुनिक तकनीकों को अपनाते हैं, जिनमें शामिल हैं डबल-मैग्नेटिक सर्किट संरचना, स्व-उत्पन्न कंकाल क्रिया वृत्त, हवाई समर्थन, रोलर बेयरिंग और रैखिक मार्गदर्शन, और ट्रूनियन अलगाव। ये प्रौद्योगिकियां सिस्टम को X, Y, और Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण, साथ ही शास्त्रीय पल्स परीक्षण (हाफ-साइन, ट्रेपेज़ॉइडल, सॉटूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम परीक्षण करने में सक्षम बनाती हैं।
उच्च-आवृत्ति कंपन परीक्षक राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, घरेलू उपकरण और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
- अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल, उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ।
- कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट के साथ दो-चुंबकीय सर्किट डिजाइन।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र शरीर कठोरता अभिविन्यास के साथ, उत्कृष्ट विलक्षण भार क्षमता प्रदान करते हैं।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव, सुविधाजनक मोबाइल स्थापना के साथ।
- उन्नत तकनीक मूव-अराउंड सिस्टम डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करता है।
- नई डक्ट डिजाइन शीतलन प्रभाव को बढ़ाती है।
- बेयरिंग छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
| मॉडल | रेटेड साइन बल (N) | रेटेड रैंडम बल (N) | आवृत्ति रेंज (Hz) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) मिमी | अधिकतम लोड (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3–3000 | 1.8 | 51 | 270 | 14 | φ240 |
- रेटेड बल: साइन बल 10000N; रैंडम बल 10000N; शॉक बल 10000N।
- आवृत्ति रेंज: 5 हर्ट्ज से 3500 हर्ट्ज; निश्चित आवृत्ति, आगे-पीछे स्वीप, साइन, रैंडम, शॉक।
- स्वीप-आवृत्ति मोड: रैखिक, लॉगरिदमिक, आगे-पीछे स्वीप, निश्चित आवृत्ति।
- स्वीप-आवृत्ति बार: 1 से 32767।
- स्वीप-आवृत्ति समय: निश्चित आवृत्ति/एकल 1–3600 मिनट; स्वीप-आवृत्ति वक्र प्रदर्शित किए जा सकते हैं।
- अधिकतम त्वरण: 1000 m/s² (गैर-लोड)।
- अधिकतम गति: 1.8 m/s।
- अधिकतम विस्थापन: 51 मिमी पी-पी (गैर-लोड), डबल पीक।
- प्रभाव विस्थापन: 51 मिमी।
- मूविंग कॉइल का वजन: 14 किग्रा।
- कंपन दिशाएं: ऊर्ध्वाधर + क्षैतिज कंपन।
- कंपन तरंग: साइन, रैंडम, शॉक।
- मूविंग कॉइल का व्यास: φ240 मिमी।
- कंपन प्रणाली आयाम: W1046 × H660 × D783 मिमी।
- कंपन प्रणाली वजन: 900 किग्रा।
- उच्च त्वरण और कार्य आवृत्ति का एहसास करने के लिए छोटे लोडिंग बेंच के भीतर, पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार।

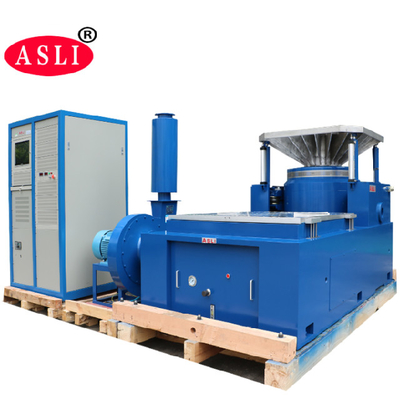

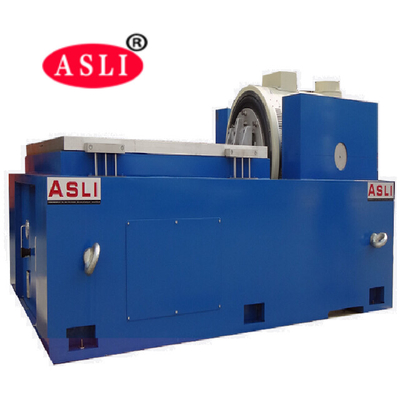

- क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार के हैं, जिनमें उत्तम संरचना और स्थापित करने और समायोजित करने में सुविधा है।
- स्थिर दबाव ट्रैक, वी-आकार, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी क्षमता के साथ।
- अंतर्निहित तेल पंप, अच्छी संरचना और आसान संचालन।
- उपयोगकर्ताओं को उपकरण को स्थानांतरित करने के लिए फोर्कलिफ्ट और शिफ्टिंग टूल तैयार करने चाहिए क्योंकि यह बहुत भारी है। कृपया यह भी सुनिश्चित करें कि उपकरण को अंदर ले जाने के लिए दरवाजा काफी बड़ा हो।
- मशीन का ऑपरेटिंग वातावरण कमरे के तापमान पर अच्छी वेंटिलेशन के साथ होना चाहिए। हम कार्य क्षेत्र में एयर कंडीशनर स्थापित करने का पुरजोर सुझाव देते हैं। मशीन के बाएं/दाएं/पीछे की तरफ की जगह की दूरी न्यूनतम 700 मिमी होनी चाहिए; सामने की तरफ न्यूनतम 1500 मिमी होनी चाहिए।
पहले पीपी फिल्म, फिर मशीन और केस के बीच 10 मिमी फोम, और बाहर एक मानक निर्यात प्लाईवुड केस।
हम 28 वर्षों से परीक्षण उपकरणों के क्षेत्र पर ध्यान केंद्रित करने वाले एक कारखाने हैं और 4 साल का निर्यात अनुभव है।
आम तौर पर लगभग 20 कार्य दिवस। यदि हमारे पास तैयार उत्पाद हैं, तो हम 3 कार्य दिवसों के भीतर शिपमेंट की व्यवस्था कर सकते हैं। कृपया ध्यान दें कि हमारे उत्पादन लीड समय विशिष्ट वस्तुओं और वस्तु मात्रा पर निर्भर करते हैं।
12 महीने की वारंटी। वारंटी के बाद, पेशेवर बिक्री के बाद सेवा टीम उत्कृष्ट तकनीकी सहायता प्रदान करेगी और ग्राहकों को हमारे उत्पाद का उपयोग करते समय आने वाली समस्याओं को हल करने में मदद करेगी, मेहमानों की समस्याओं और शिकायतों को पेशेवर और समय पर तरीके से संभालेगी।
सेवा: OEM सेवा, डिजाइन सेवा, खरीदार लेबल सेवा।
गुणवत्ता: प्रत्येक उपकरण को 100% गुणवत्ता जांच और परीक्षण के साथ किया जाना चाहिए। तैयार उत्पादों को शिपिंग और डिलीवरी से पहले तीसरे पक्ष के अंशांकन संस्थान से गुजरना होगा।
यदि उत्पाद स्थापित करना और प्रशिक्षित करना आसान है, तो ग्राहक स्थापना और उपयोग के लिए संचालन और रखरखाव मैनुअल सीख सकते हैं। यदि उत्पाद का उपयोग करना कठिन है, तो ग्राहक स्थापना और उपयोग के तरीके सीखने के लिए ASLi कारखाने में आ सकते हैं। हमारे इंजीनियरों के पास पासपोर्ट हैं और वे विदेश जा सकते हैं।
पर्यावरण कक्ष, तापमान (आर्द्रता) कक्ष, PCT/Hast कक्ष (अत्यधिक त्वरित तनाव परीक्षण कक्ष), ESS कक्ष, वॉक-इन स्थिरता कक्ष, वैक्यूम ओवन, ऊंचाई कक्ष, कंपन परीक्षण प्रणाली, यांत्रिक शॉक टेस्टर, पर्यावरण संयुक्त कंपन कक्ष, आदि।
हम अपने नए और नियमित ग्राहकों का कंपन शेकर टेबल के लिए हमारे कारखाने का दौरा करने के लिए स्वागत करते हैं। किसी भी पूछताछ के लिए, कृपया हमसे संपर्क करने में संकोच न करें।
