इलेक्ट्रॉनिक्स के लिए आईएसओ 13355 इलेक्ट्रोडायनामिक उच्च आवृत्ति कंपन परीक्षण मशीन
Product Details
| साइन बल: | 6000एन | गति: | 1.6 मी/से |
|---|---|---|---|
| विस्थापन: | 25 मिमी | आवृत्ति: | 3 ~ 3500 हर्ट्ज |
| लोड करना: | 180 किलो | त्वरण: | 100 ग्राम |
| आर्मेचर: | 230 मिमी | ||
| प्रमुखता देना |
आईएसओ 13355 कंपन परीक्षण मशीन,इलेक्ट्रोडायनामिक उच्च आवृत्ति कंपन परीक्षण मशीन,आईएसओ 13355 उच्च आवृत्ति कंपन शेकर |
||
Product Description

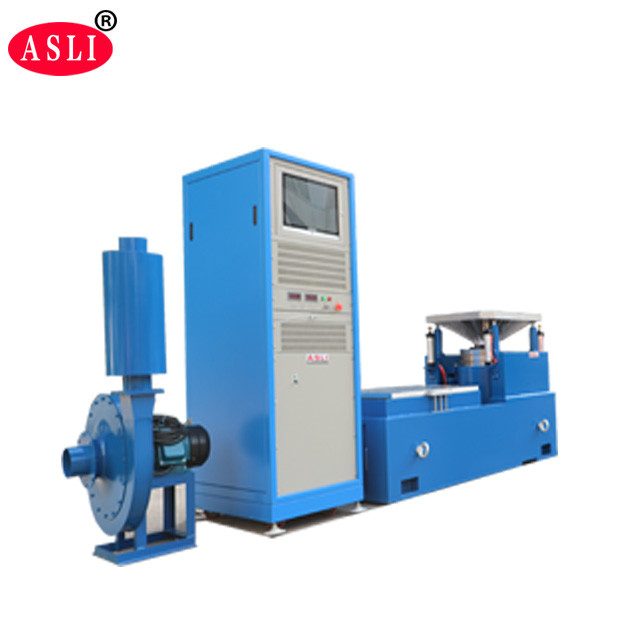

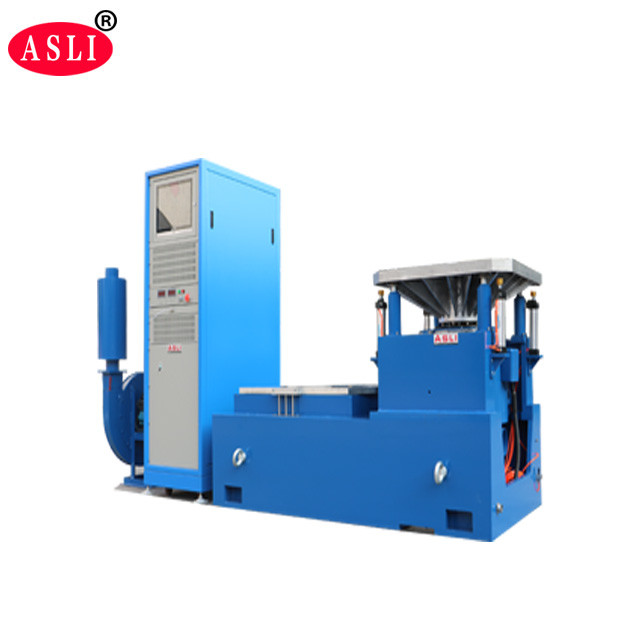

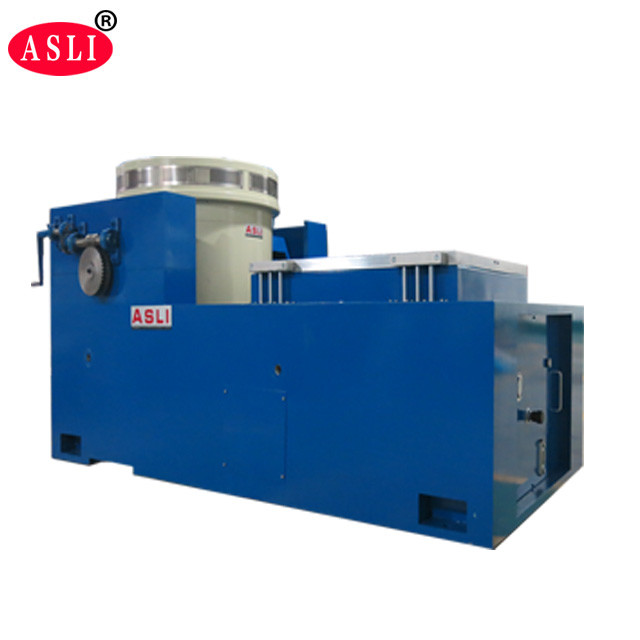

उच्च आवृत्ति कंपन शेकर उन्नत आधुनिक प्रौद्योगिकियों को अपनाता है जिसमें एक दोहरी चुंबकीय सर्किट संरचना, स्व-जनित कंकाल क्रिया चक्र, हवाई समर्थन,रोलर लेयरिंग और रैखिक मार्गदर्शन, और trunnion अलगाव. यह एक्स, वाई, और Z तीन-अक्ष सिनोसाइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण करने में सक्षम है,साथ ही शास्त्रीय (आधा-साइनस) पल्स और शॉक प्रतिक्रिया स्पेक्ट्रम परीक्षणइस उपकरण का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
- नामित बलः साइन बल 6000N; यादृच्छिक बल 6000N; झटका बल 12000N
- आवृत्ति रेंजः 5Hz से 3500Hz; स्थिर आवृत्ति, आगे और पीछे स्वीप, साइन, यादृच्छिक, सदमे
- स्वीप-फ्रीक्वेंसी मोडः रैखिक, लघुगणकीय, आगे और पीछे स्वीप, निश्चित आवृत्ति
- स्वीप-फ्रीक्वेंसी टाइम्सः 1 से 32767
- स्वीप-फ्रीक्वेंसी समयः फिक्स्ड फ्रीक्वेंसी/एकल 1 ¢ 3600 मिनट; स्वीप-फ्रीक्वेंसी वक्र प्रदर्शित किए जा सकते हैं
- अधिकतम त्वरणः 1000 मीटर/सेकंड (बिना भार के)
- अधिकतम भारः 180 किलोग्राम
- अधिकतम विस्थापनः 25 मिमी पीपी (बिना भार के), डबल पीक
- प्रभाव विस्थापनः 25 मिमी
- चलती कॉइल का वजनः 6.5 किलोग्राम
- कंपन दिशाएंः ऊर्ध्वाधर
- कंपन तरंगः सीनस, यादृच्छिक, झटका
- चलती कॉइल का व्यास: Φ230 मिमी
- कंपन प्रणाली आयाम (मिमी): W850 × H750 × D550 मिमी
- कंपन प्रणाली वजनः 590 किलोग्राम

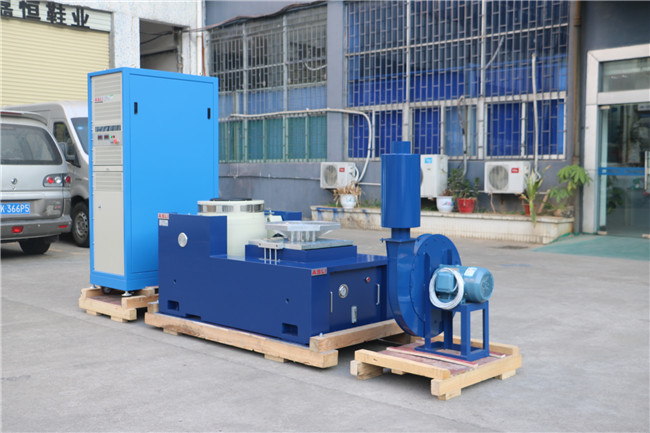

- (1) वाइब्रेशन जनरेटर 1 सेट
- (2) कंपन नियंत्रक 1 सेट
- (3) कम्युनिकेशन कनेक्शन चैंबर 1 सेट
- (4) डीए-6 पावर एम्पलीफायर 1 सेट
- (5) उत्तेजना शक्ति 1 पीसी
- (7) ड्राइवर सॉफ़्टवेयर 1 सेट
- (8) शीतलन प्रणाली ¥ 1 सेट
- (9) औद्योगिक कम्प्यूटर 1 सेट
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

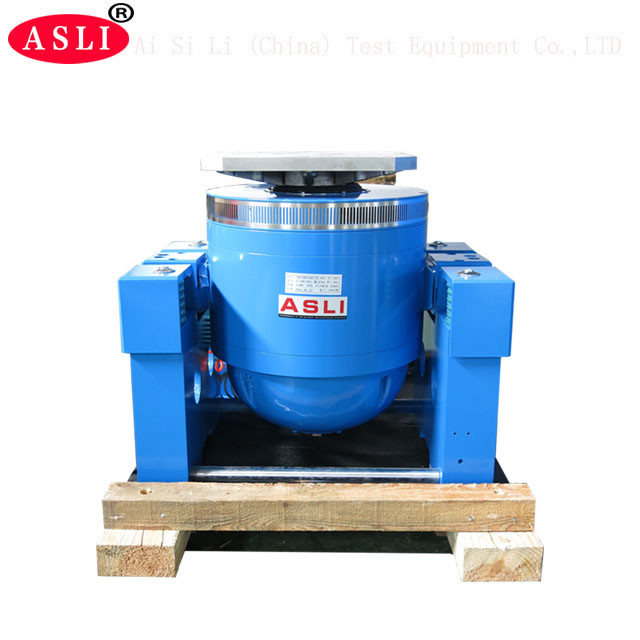

- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- कम चुंबकीय प्रवाह रिसाव के साथ दो-चुंबकीय सर्किट डिजाइन, कॉम्पैक्ट और तर्कसंगत संरचना।
- रॉकर रॉड रोलर बीयरिंगों के साथ सीधा और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास, उत्कृष्ट सनकी भार क्षमता प्रदान करता है।
- सुविधाजनक मोबाइल स्थापना के साथ हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव।
- उन्नत प्रौद्योगिकी की चलती-चलन प्रणाली गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- असर छोटे गुब्बारे की स्थैतिक कठोरता और गतिशील कठोरता कंपन तालिका असर क्षमता को बढ़ाता है और कम आवृत्ति प्रदर्शन में सुधार।
