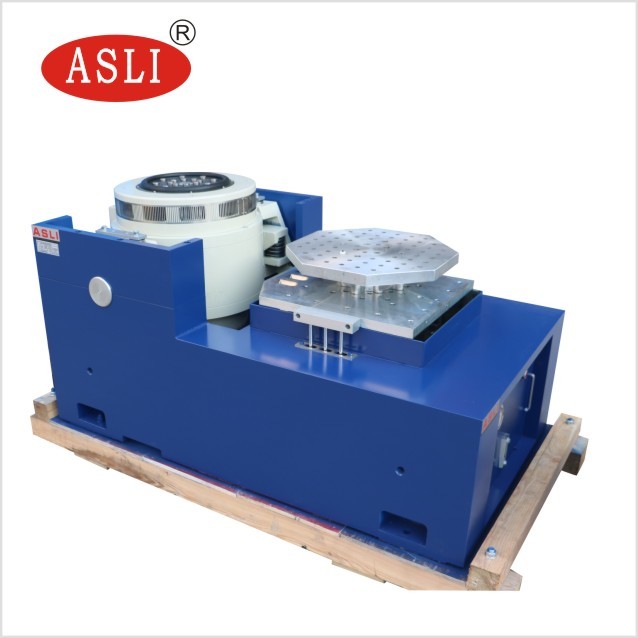

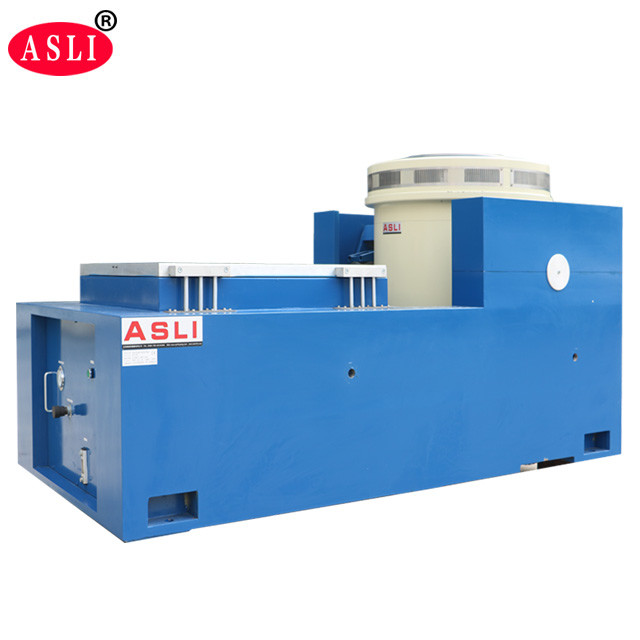

10 केएन एक्सवाईजेड एक्सिस कंपन इलेक्ट्रोडायनामिक मैकेनिकल शेकर टेबल:

10KN XYZ एक्सिस कंपन इलेक्ट्रोडायनामिक मैकेनिकल शेकर टेबल एक उच्च आवृत्ति कंपन परीक्षण प्रणाली सटीक, बहु-अक्ष सिमुलेशन के लिए इंजीनियर है। यह सिनोसाइडल कंपन का समर्थन करता है,ब्रॉडबैंड यादृच्छिक कंपन, और एक्स, वाई और जेड अक्षों पर क्लासिक पल्स शॉक परीक्षण, जो इसे कठोर पर्यावरण और विश्वसनीयता परीक्षण के लिए एक बहुमुखी समाधान बनाता है।

उन्नत इलेक्ट्रोडायनामिक प्रौद्योगिकी के साथ निर्मित, इस प्रणाली में एक दोहरे चुंबकीय सर्किट संरचना, स्वयं उत्पन्न कंकाल कार्रवाई सर्कल, हवा में समर्थन,रैखिक मार्गदर्शन के साथ रोलर असरये डिजाइन विशेषताएं उत्पाद सत्यापन के लिए वास्तविक दुनिया के कंपन और सदमे की स्थितियों की सटीक प्रतिकृति को सक्षम करती हैं।

यह विद्युत गतिशील कंपन शेकर व्यापक रूप से उद्योगों में उपयोग किया जाता है जिसमें कड़े कंपन और झटके परीक्षण मानकों की आवश्यकता होती है, जिनमें शामिल हैंः

• राष्ट्रीय रक्षा और हथियार प्रणाली
• विमानन और एयरोस्पेस इंजीनियरिंग
• संचार और इलेक्ट्रॉनिक्स
• विद्युत उपकरण और घरेलू उपकरण
• औद्योगिक उत्पाद योग्यता और विश्वसनीयता परीक्षण

प्रणाली एक्स, वाई, और जेड तीन-अक्ष साइनसॉइडल कंपन परीक्षण, ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, और शास्त्रीय पल्स परीक्षण (आधा साइनस, ट्रैपेज़ॉइडल,दांतों की लहर) और साथ ही सदमे की प्रतिक्रिया स्पेक्ट्रम परीक्षण.

• अच्छी तरह से डिजाइन किया गया गतिशील सर्कल कंकाल उच्च चरण अक्षीय अनुनाद आवृत्ति प्रदान करता है।
• कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट के साथ दो-चुंबकीय सर्किट डिजाइन।
• उत्कृष्ट विषम भार क्षमता के लिए आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास के साथ रॉकर रॉड रोलर बीयरिंग।
• ट्र्यूनियन पृथक्करण नींव, सुविधाजनक मोबाइल स्थापना के साथ कंपन पृथक्करण के लिए समर्पित।
• गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करने वाली उन्नत चलती प्रणाली प्रौद्योगिकी।
• निरंतर संचालन के लिए शीतलन प्रभाव को बढ़ाने वाला नया नलिका डिजाइन।
• स्थिर कठोरता और असर की गतिशील कठोरता गुब्बारे को कम करती है, कंपन तालिका क्षमता को बढ़ाती है और निम्न आवृत्ति प्रदर्शन में सुधार करती है।

एमआईएल एसटीडी 810 और आईईसी/ईएन/एएस 60068 के अनुरूप ईएस-10 मॉडल के लिए निम्नलिखित पैरामीटर लागू होते हैं।2विद्युत गतिज कंपन शकर प्रणालियों के लिए.27 मानक।

1. नामित बलः साइन बल 10000N; यादृच्छिक बल 10000N; झटका बल 10000N।
2. आवृत्ति रेंजः 5 हर्ट्ज से 3500 हर्ट्ज ️ स्थिर आवृत्ति, आगे और पीछे झांकना, साइन, यादृच्छिक, झटका।
3. स्वीप-फ्रीक्वेंसी मोडः रैखिक, लघुगणकीय, आगे और पीछे स्वीप, निश्चित आवृत्ति।
4. स्वीप-फ्रिक्वेन्सी टाइम्सः 1 से 32767 तक।
5. स्वीप-फ्रीक्वेंसी समयः फिक्स्ड फ्रीक्वेंसी / सिंगल 1×3600 मिनट; स्वीप-फ्रीक्वेंसी वक्र प्रदर्शित किए जा सकते हैं।
6. अधिकतम त्वरणः 1000 m/s2 (बिना भार के)
7. अधिकतम गति: 1.8 मीटर/सेकंड.
8. अधिकतम विस्थापनः 51 मिमी पीपी (बिना भार के), डबल पीक।
9. प्रभाव विस्थापनः 51 मिमी.
10. चलती कॉइल का वजनः 14 किलोग्राम।
11. कंपन दिशाएं: ऊर्ध्वाधर + क्षैतिज कंपन।
12. कंपन तरंगः सीनस, यादृच्छिक, झटका।
13. चलती कॉइल का व्यास: Φ240 मिमी.
14. कंपन प्रणाली आयाम (मिमी): W1046 × H660 × D783 मिमी.
15. कंपन प्रणाली वजनः 900 किलोग्राम

• छोटी लोडिंग बेंच अधिक त्वरण और कार्य आवृत्ति को सक्षम करती है, जिससे लोडिंग क्षमता और मशीन बेंच का समग्र प्रदर्शन बेहतर होता है।
• क्षैतिज बेंच और कंपन बेंच एक मजबूत संरचना के साथ एक अभिन्न प्रकार हैं, जो स्थापित करने और समायोजित करने के लिए सुविधाजनक हैं।
• वी-आकार के डिजाइन के साथ स्थिर दबाव ट्रैक ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता प्रदान करता है।
• आसान संचालन के लिए अच्छी संरचना के साथ निर्मित तेल पंप।

1. उपयोगकर्ताओं को उपकरण को स्थानांतरित करने के लिए फोर्कलिफ्ट और शिफ्टिंग टूल्स तैयार करने चाहिए, क्योंकि यह बहुत भारी है। कृपया सुनिश्चित करें कि उपकरण के माध्यम से जाने के लिए दरवाजा पर्याप्त चौड़ा है।
2. परिचालन वातावरण कमरे के तापमान पर और अच्छी वेंटिलेशन के साथ होना चाहिए। कार्य क्षेत्र में एक एयर कंडीशनर स्थापित करने की दृढ़ता से अनुशंसा की जाती है। न्यूनतम रिक्तिः 700 मिमी बाईं ओर, दाईं ओर,और पीछे की तरफ; सामने 1500 मिमी।

सिस्टम को पहले पीपी फिल्म में लपेटा जाता है, फिर मशीन और केस के बीच 10 मिमी के फोम से सुरक्षित किया जाता है और अंत में एक मानक निर्यात प्लाईवुड केस में पैक किया जाता है।
