MIL STD 810 G 514.6 कंपन परीक्षण के लिए 4000kgf बल 100G शॉक और कंपन परीक्षण प्रणाली
vibration test equipment ES-20.pdf
कंपन परीक्षण क्यों आवश्यक है
यह समझना मुश्किल नहीं है कि कंपन मशीनरी प्रणालियों या संरचनाओं के स्थायित्व और विश्वसनीयता को प्रभावित कर सकता है और क्षति, असामान्य रोक और विनाशकारी विफलताओं जैसी समस्याएं पैदा कर सकता है। इन समस्याओं को होने से रोकने के लिए कंपन माप एक महत्वपूर्ण उपाय है
कृपया अपने किसी भी प्रश्न के लिए तुरंत हमसे संपर्क करने में संकोच न करें।

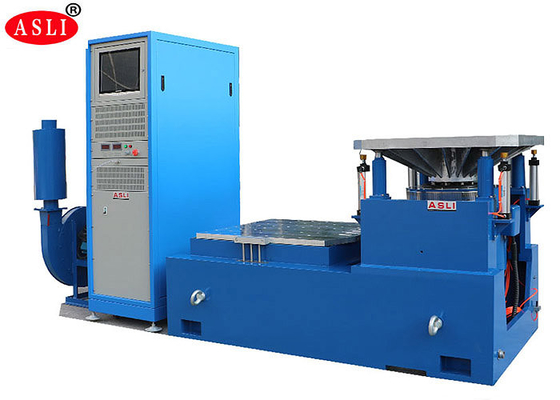

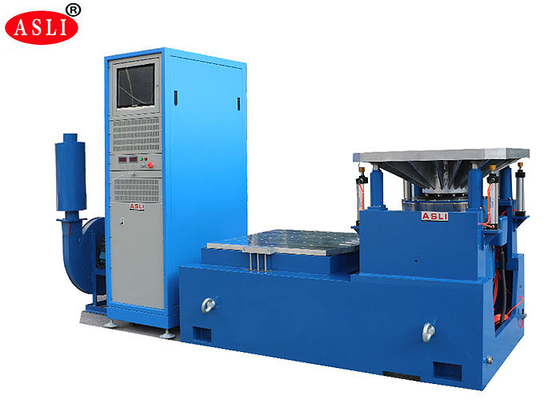

परीक्षण प्रणाली संरचना

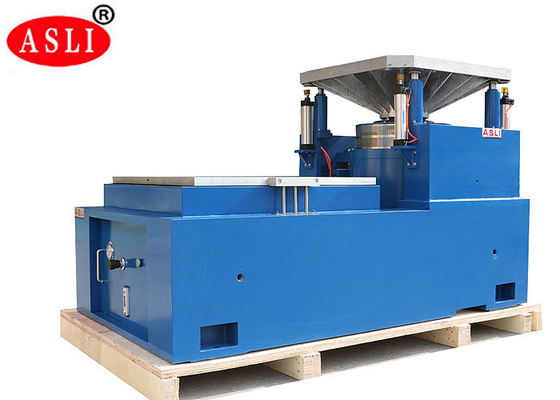

1. एक-टुकड़ा क्षैतिज कंपन जनरेटर
2. ऊर्ध्वाधर विस्तार तालिका
3. मफलर के साथ कूलिंग फैन
4. डिजिटल स्विचिंग पावर एम्पलीफायर
5. बहु-कार्यात्मक कंपन नियंत्रण मापने का उपकरण।
MIL STD 810 G 514.6 कंपन परीक्षण के लिए 4000kgf बल 100G शॉक और कंपन परीक्षण प्रणाली विशिष्टता
| नाम | प्रयोगशाला परीक्षण के लिए ऑटोमोबाइल बैटरी EN50604 IEC62133 UN38.3 कंपन परीक्षण बेंच | ||||||||
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s2) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p)मिमी | अधिकतम भार (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का आयाम (मिमी) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
