हाई फ्रीक्वेंसी वाइब्रेशन टेस्ट स्टैंड ES-30.pdf

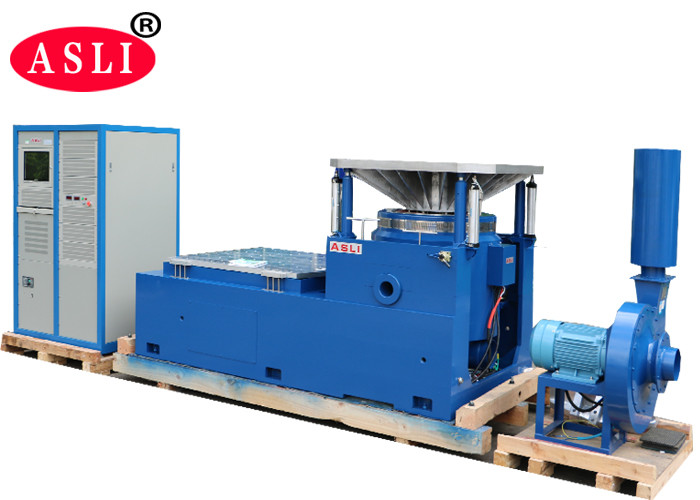

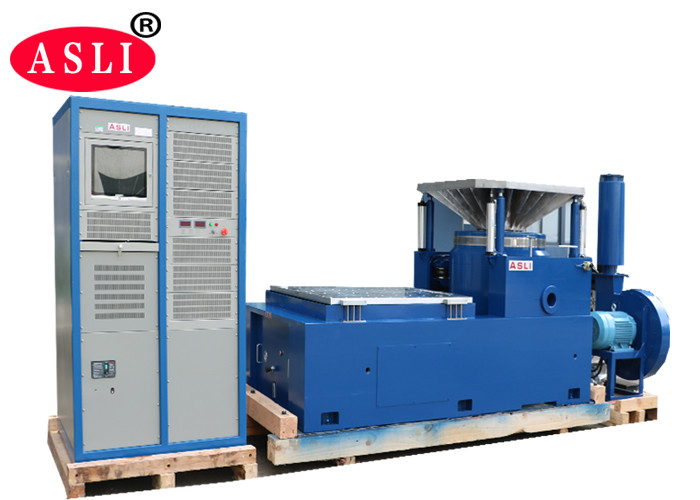

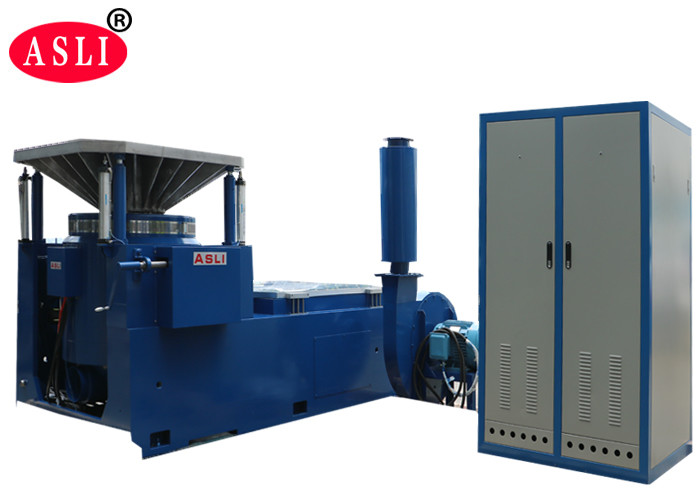

टेस्ट सिस्टम कंपोजीशन
1. वन-पीस हॉरिजॉन्टल वाइब्रेशन जनरेटर
2. वर्टिकल एक्सपेंशन टेबल
3. साइलेंसर के साथ कूलिंग फैन
4. डिजिटल स्विचिंग पावर एम्पलीफायर
5. मल्टी-फंक्शन वाइब्रेशन कंट्रोल मेजरिंग इंस्ट्रूमेंट।
स्पेसिफिकेशन
| नाम | ऑटोमोबाइल बैटरी EN50604 IEC62133 UN38.3 वाइब्रेशन टेस्ट बेंच फॉर लैब टेस्टिंग | ||||||||
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | फ्रीक्वेंसी रेंज (Hz) | रेटेड एक्सेलेरेशन (m/s2) | रेटेड स्पीड (m/s) | रेटेड डिस्प्लेसमेंट (p-p)mm | मैक्स. लोडिंग (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का डायमेंशन (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
