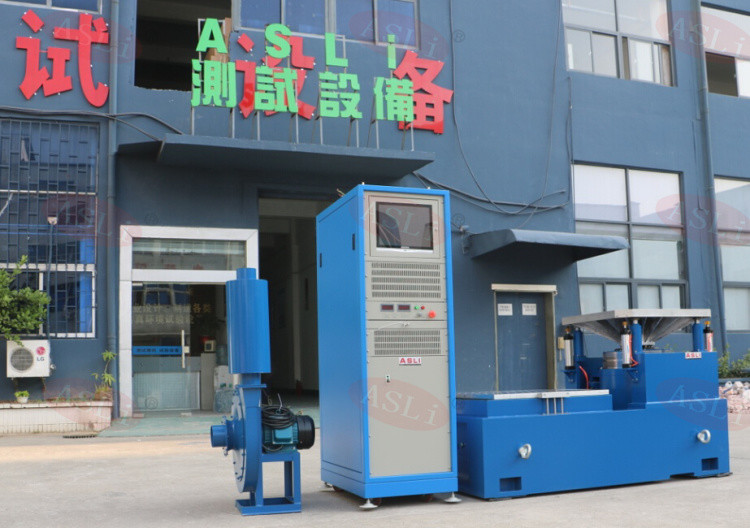

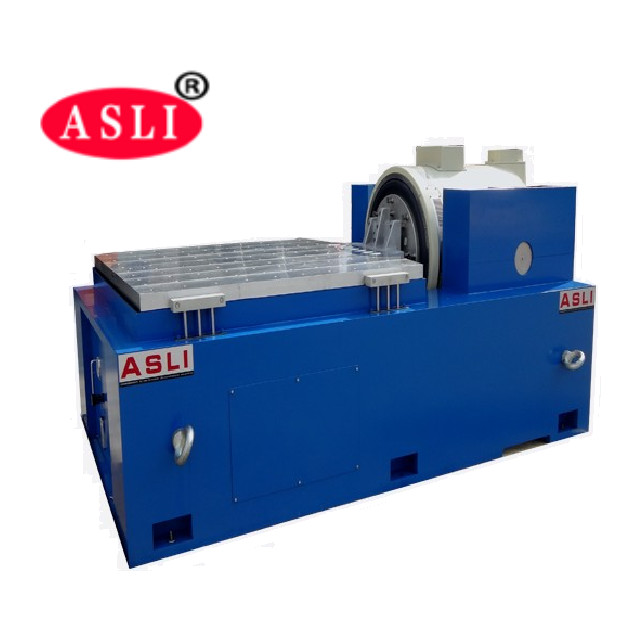

उच्च आवृत्ति 3000 हर्ट्ज 10000 एन इलेक्ट्रोडायनामिक शेकर सिस्टम
उत्पाद विवरण
| साइन बल: | 10000N | शक्ति: | इलेक्ट्रॉनिक |
|---|---|---|---|
| कंपन दिशा: | क्षैतिज कंपन | कंपन तरंग: | साइन, यादृच्छिक, सदमा |
| त्वरण सेंसर: | 1 पीसी | इनपुट: | 1 चैनल |
| उत्पादन: | 1 चैनल | आवृत्ति: | 3~3000 हर्ट्ज |
| प्रमुखता देना |
3000 हर्ट्ज इलेक्ट्रोडायनामिक शेकर प्रणाली,10000 एन इलेक्ट्रोडायनामिक शेकर प्रणाली,3000 हर्ट्ज उच्च आवृत्ति कंपन शकर |
||
उत्पाद वर्णन
उच्च आवृत्ति 3000Hz 10000N इलेक्ट्रोडायनामिक शेकर सिस्टम को मांग वाले कंपन परीक्षण अनुप्रयोगों के लिए इंजीनियर किया गया है। इन प्रणालियों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार विकास, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरणों और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
| मॉडल |
रेटेड साइन बल (N) |
रेटेड रैंडम बल (N) |
आवृत्ति रेंज (Hz) |
रेटेड त्वरण (m/s²) |
रेटेड गति (m/s) |
रेटेड विस्थापन (p-p) mm |
अधिकतम। लोडिंग (Kg) |
मूविंग कॉइल (Kg) |
आयाम मूविंग का कॉइल (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- एक छोटे लोडिंग बेंच के भीतर, उच्च त्वरण और कार्य आवृत्ति प्राप्त की जा सकती है, जिससे पूर्ण मशीन बेंच की लोडिंग क्षमता और समग्र प्रदर्शन में सुधार होता है।

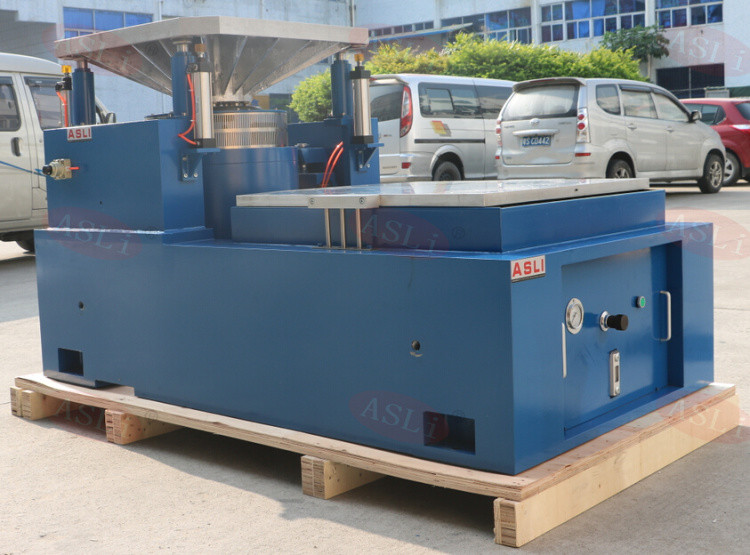

- क्षैतिज बेंच और कंपन बेंच अभिन्न प्रकार के हैं, जिनमें एक मजबूत संरचना और सुविधाजनक स्थापना और समायोजन की सुविधा है।
- V-आकार डिजाइन के साथ स्थिर दबाव ट्रैक, ढलान-प्रतिरोधी और पूर्वाग्रह-लोडिंग प्रतिरोधी क्षमताएं प्रदान करता है।
- आसान संचालन के लिए अच्छी तरह से डिजाइन की गई संरचना के साथ अंतर्निहित तेल पंप।
| मॉडल | बेंच आकार (mm) | आवृत्ति रेंज (Hz) | मूविंग पार्ट्स का वजन (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
इलेक्ट्रोमैग्नेटिक वाइब्रेशन टेस्टिंग मशीन को शैक्षिक, अनुसंधान और प्रयोगशाला वातावरण के लिए डिज़ाइन किया गया है। यह डबल-मैग्नेटिक सर्किट संरचना, स्व-उत्पन्न कंकाल क्रिया सर्कल, एयरबोर्न सपोर्ट, रोलर बेयरिंग, लीनियर गाइडेंस और ट्रूनियन आइसोलेशन को अपनाता है - उन्नत आधुनिक तकनीक और विशेष इंजीनियरिंग को शामिल करता है।
यह प्रणाली X, Y, और Z तीन-अक्ष साइनसोइडल कंपन परीक्षण और ब्रॉडबैंड रैंडम कंपन परीक्षण, साथ ही शास्त्रीय पल्स परीक्षण (हाफ-साइन, ट्रेपेज़ॉइडल, सॉटूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम परीक्षण कर सकती है।
अक्सर पूछे जाने वाले प्रश्न:
Q1: इलेक्ट्रोडायनामिक वाइब्रेशन शेकर क्या है?
RE: एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर एक परीक्षण प्रणाली है जिसका उपयोग उन कंपन स्थितियों का अनुकरण करने के लिए किया जाता है जिनका सामना उत्पाद परिवहन, संचालन या सेवा के दौरान कर सकते हैं। इसका व्यापक रूप से विश्वसनीयता, स्थायित्व और योग्यता परीक्षण के लिए उपयोग किया जाता है।
Q2: कौन से उत्पाद परीक्षण किए जा सकते हैं?
RE: इसका उपयोग इलेक्ट्रॉनिक घटकों, ऑटोमोटिव पार्ट्स, बैटरी, एयरोस्पेस घटकों, विद्युत उत्पादों, पैकेजिंग, संचार उपकरण और कंपन परीक्षण की आवश्यकता वाले अन्य उत्पादों के लिए किया जा सकता है।
Q3: शेकर कौन से कंपन परीक्षण कर सकता है?
RE: सिस्टम कॉन्फ़िगरेशन के आधार पर, यह साइन कंपन, रैंडम कंपन, शॉक परीक्षण, रेजोनेंस सर्च, फ्रीक्वेंसी स्वीप और अन्य प्रोग्रामेबल कंपन परीक्षण कर सकता है।
Q4: अधिकतम परीक्षण आवृत्ति क्या है?
RE: अधिकतम आवृत्ति मॉडल और कॉन्फ़िगरेशन पर निर्भर करती है। विभिन्न आवृत्ति आवश्यकताओं के लिए विभिन्न शेकर मॉडल उपलब्ध हैं। कृपया अपनी आवश्यक आवृत्ति रेंज प्रदान करें ताकि हम एक उपयुक्त मॉडल की सिफारिश कर सकें।
Q5: मैं सही शेकर मॉडल का चयन कैसे करूं?
RE: मुख्य कारक शामिल हैं:
- अधिकतम नमूना वजन
- नमूना आयाम
- आवश्यक कंपन दिशा
- आवृत्ति रेंज
- अधिकतम त्वरण
- विस्थापन
- आवश्यक कंपन परीक्षण मानक
इन मापदंडों के आधार पर, हम एक उपयुक्त शेकर सिस्टम की सिफारिश कर सकते हैं।
Q6: क्या शेकर ऊर्ध्वाधर और क्षैतिज दोनों कंपन कर सकता है?
RE: हाँ। कॉन्फ़िगरेशन के आधार पर, सिस्टम को एक ऊर्ध्वाधर परीक्षण सेटअप, क्षैतिज परीक्षण सेटअप, या दोनों के साथ आपूर्ति की जा सकती है।
Q7: क्या यह रैंडम कंपन परीक्षण कर सकता है?
RE: हाँ। PSD-आधारित परीक्षण प्रोफाइल सहित रैंडम कंपन परीक्षण के लिए एक उपयुक्त कंपन नियंत्रक को कॉन्फ़िगर किया जा सकता है।
Q8: क्या यह शॉक परीक्षण कर सकता है?
RE: हाँ, बशर्ते कि चयनित शेकर सिस्टम में आवश्यक शॉक प्रोफाइल के लिए पर्याप्त बल, विस्थापन और त्वरण क्षमता हो।
एक इलेक्ट्रोडायनामिक वाइब्रेशन शेकर उच्च-आवृत्ति कंपन परीक्षण के लिए कई फायदे प्रदान करता है:
- व्यापक आवृत्ति रेंज: कम-आवृत्ति और उच्च-आवृत्ति कंपन परीक्षण दोनों के लिए उपयुक्त, विशेष रूप से इलेक्ट्रॉनिक और ऑटोमोटिव घटकों के लिए।
- उच्च नियंत्रण सटीकता: आवृत्ति, त्वरण, विस्थापन, वेग और परीक्षण अवधि को सटीक रूप से नियंत्रित किया जा सकता है।
- तेज प्रतिक्रिया: इलेक्ट्रोडायनामिक ड्राइव सिस्टम नियंत्रण संकेतों पर तेजी से प्रतिक्रिया करता है, जिससे यह स्वीप कंपन परीक्षणों के लिए उपयुक्त होता है।
- स्थिर कंपन आउटपुट: क्लोज्ड-लूप नियंत्रण परीक्षण के दौरान स्थिर कंपन स्तर बनाए रखने में मदद करता है।
- प्रोग्रामेबल परीक्षण: आवृत्ति रेंज, स्वीप दर, त्वरण और चक्रों की संख्या जैसे परीक्षण मापदंडों को स्वचालित रूप से प्रोग्राम किया जा सकता है।
- उच्च-आवृत्ति परीक्षण के लिए उपयुक्त: विशेष रूप से PCB/PCBA, ऑटोमोटिव इलेक्ट्रॉनिक्स, सेंसर, कनेक्टर, बैटरी और अन्य इलेक्ट्रॉनिक घटकों के लिए उपयुक्त।
- उच्च स्वचालन: परीक्षण कार्यक्रमों को सहेजा और स्वचालित रूप से निष्पादित किया जा सकता है, जिससे परीक्षण दक्षता और दोहराव में सुधार होता है।
उत्पाद हाइलाइट्स
10000N इलेक्ट्रोडायनामिक शेकर, 3-3000Hz साइन/रैंडम/शॉक, क्षैतिज कंपन। अंतर्निर्मित तेल पंप, वी-आकार स्थैतिक दबाव ट्रैक, ढलान और पूर्वाग्रह-लोडिंग प्रतिरोधी। रक्षा, एयरोस्पेस, इलेक्ट्रॉनिक्स परीक्षण के लिए आदर्श। कस्टम विस्तारक टेबल उपलब्ध हैं।
