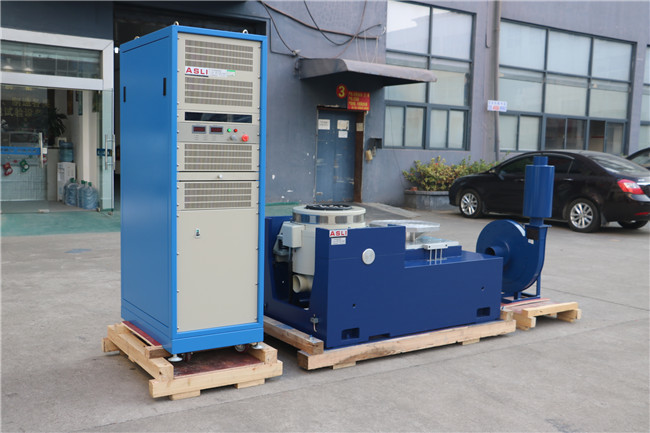

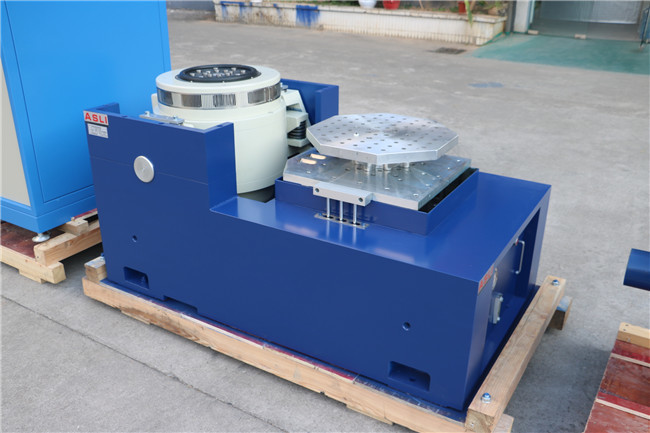

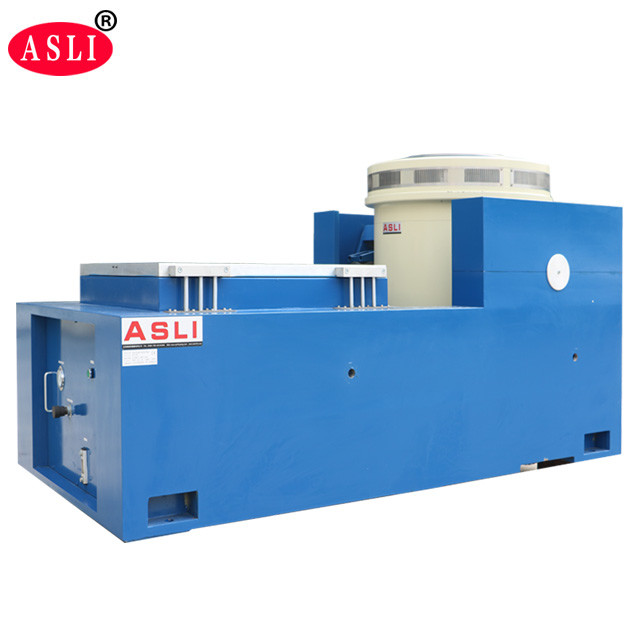

बड़े विस्थापन के साथ तीन अक्षीय इलेक्ट्रोडायनामिक यादृच्छिक कंपन परीक्षण उपकरण

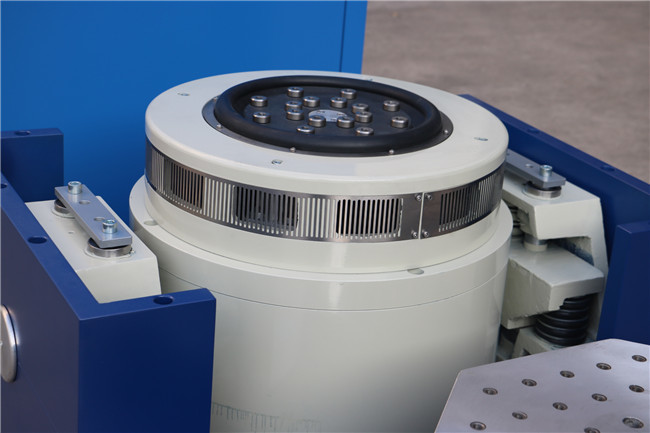

हवा से ठंडा श्रृंखला कंपन तालिका एक व्यापक आवृत्ति कंपन तालिका है, जो मध्यम और छोटे आकार के छोटे आकार के परीक्षण टुकड़ों के कंपन परीक्षण के लिए उपयुक्त है।आवृत्ति 3000H तक पहुँच सकती है ((385 5000Hz तक पहुँच सकती है)प्रत्येक प्रकार की कंपन तालिका को धातु के अर्ध-गोलाकार सहायक भागों द्वारा अपनाया जाता है जिनकी साइट पर विश्वसनीय सत्यापन (616.816.624 कार्बन फाइबर बोर्ड के लिए), और उच्च कठोरता वाले रैखिक असर के साथ चलती कॉइल मार्गदर्शन प्रणाली के रूप में।
तकनीकी मापदंडः
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
नियंत्रक अवलोकनः
प्रणाली की विशेषताएं
कंपन नियंत्रण माप प्रणाली के मुख्य कार्य कंपन और संकेत विश्लेषण हैं
सीनस स्वीप
नियंत्रण और माप के चैनल 1
आवृत्ति सीमा 5000 हर्ट्ज तक
स्वीप आवृत्ति, लिफाफा, समान आयाम, समान वेग, समान त्वरण, चर त्वरण
विश्लेषण मोड आरएमएस, ट्रैकिंग फ़िल्टरिंग
स्वीप आवृत्ति, रैखिक लघुगणकीय, सकारात्मक और नकारात्मक स्वीप, निश्चित आवृत्ति
अनुनाद खोज और निवासः
अनुनाद के माध्यम से अनुनाद मामले की खोज समारोह को पूरा करने में सक्षम अनुनाद खोज अनुनाद बिंदु, यह समारोह उपयोगकर्ताओं को उत्पाद स्थापना, उत्पादन प्रक्रिया और जुड़नार को बेहतर ढंग से खोजने में मदद कर सकता है,अनुनाद से बचने के लिए.
यदि अनुनाद बिंदु पर परीक्षण उत्पाद की विश्वसनीयता बढ़ाने के लिए आवश्यक है, तो निवास समारोह अनुनाद बिंदु पर नमूने को उपयोगकर्ता की क्षति की डिग्री को संतुष्ट कर सकता है।रहने का समय निर्धारित किया जा सकता है.
उपरोक्त 4 कार्यों के अलावा, कंपन परीक्षण प्रणाली भी सिनोसाइडल यादृच्छिक और यादृच्छिक कंपन कर सकते हैं
