380V कंपन परीक्षण उपकरण, 3500HZ इलेक्ट्रोडायनामिक कंपन शेकर
Product Details
| आवेदन: | मटेरिला, ऑटोमोबाइल पार्ट्स, पैकिंग, घरेलू उत्पाद | वोल्टेज: | 380V |
|---|---|---|---|
| बिक्री के बाद सेवा प्रदान की गई: | वीडियो तकनीकी सहायता, ऑनलाइन सहायता, विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर, फील्ड रखरखाव और | गारंटी: | 1 वर्ष |
| लागू उद्योग: | रक्षा उद्योग, नागरिक, इलेक्ट्रॉनिक उपकरण, मोटर वाहन, स्पेयर पार्ट्स, इलेक्ट्रॉनिक्स, विमानन | प्रोडक्ट का नाम: | कंपन परीक्षण प्रणाली |
| शेकर बल: | 20KN | के लिए उपयुक्त: | अधिकतम लोड हो रहा है 300kgs परीक्षण आइटम |
| आवृति सीमा: | 3~3500HZ | ||
| प्रमुखता देना |
3500 हर्ट्ज कंपन परीक्षण उपकरण,380 वी कंपन परीक्षण उपकरण,3500 हर्ट्ज इलेक्ट्रोडायनामिक शेकर सिस्टम |
||
Product Description

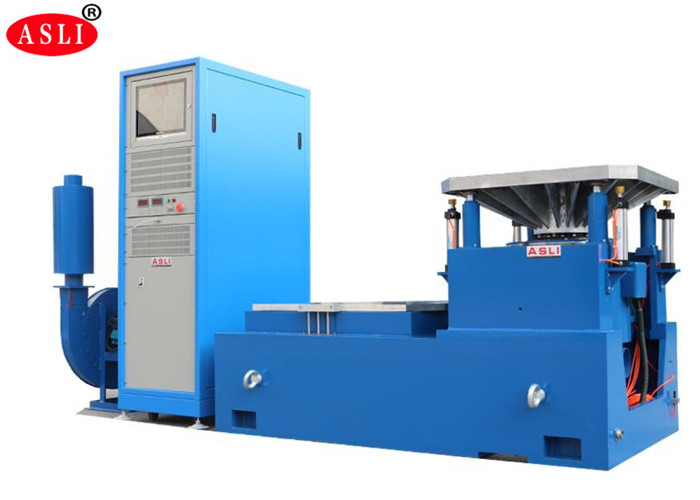

उच्च-आवृत्ति कंपन परीक्षण मशीन इलेक्ट्रोडायनामिक कंपन शेकर के साथ सटीक और विश्वसनीय परीक्षण के लिए कई अक्षों पर।
आपकी आवश्यकताओं के लिए सबसे उपयुक्त कंपन परीक्षण प्रणाली मॉडल की सिफारिश करने में हमारी सहायता करने के लिए, कृपया निम्नलिखित जानकारी प्रदान करें:
- नमूना विवरण
- नमूना परीक्षण द्रव्यमान
- नमूना आयाम
- परीक्षण प्रोफ़ाइल (यदि उपलब्ध हो)
- परीक्षण के लिए आवश्यक अधिकतम त्वरण
- परीक्षण दिशा: X, Y, Z अक्ष या केवल Z दिशा
| सिस्टम विनिर्देश | |
|---|---|
| सिस्टम मॉडल | ES-20 |
| आवृत्ति रेंज | 3–3500 हर्ट्ज |
| रेटेड बल — साइन | 20000 एन |
| रेटेड बल — रैंडम | 20000 एन |
| रेटेड बल — शॉक | 40000 एन |
| अधिकतम त्वरण — साइन | 1000 मी/से² |
| अधिकतम त्वरण — रैंडम | 1000 मी/से² आरएमएस |
| अधिकतम त्वरण — शॉक | 2000 मी/से² |
| अधिकतम वेग — साइन | 1.8 मी/से |
| अधिकतम वेग — शॉक | 1.8 मी/से |
| अधिकतम विस्थापन (पी-पी) | 51 मिमी |
| मूविंग कॉइल मास | 30 किग्रा |
| मूविंग कॉइल का आयाम | Ø 320 मिमी |
| अधिकतम लोड | 300 किग्रा |
| मॉडल | रेटेड साइन फोर्स (एन) | रेटेड रैंडम फोर्स (एन) | आवृत्ति रेंज (हर्ट्ज) | रेटेड त्वरण (मी/से²) | रेटेड गति (मी/से) | रेटेड विस्थापन (पी-पी) मिमी | अधिकतम लोडिंग (किग्रा) | मूविंग कॉइल (किग्रा) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- अच्छी तरह से डिज़ाइन किया गया डायनामिक सर्कल कंकाल, उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ।
- दो-चुंबकीय सर्किट, कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना, और तर्कसंगत डिजाइन।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता के साथ।
- ट्रुनियन आइसोलेशन फाउंडेशन हार्मोन के उपयोग के लिए समर्पित, स्थापना के लिए मोबाइल सुविधा के साथ।
- उन्नत तकनीक मूव-अराउंड सिस्टम डायनामिक सर्कल की उच्च विश्वसनीयता सुनिश्चित करता है।
- नई डक्ट डिजाइन शीतलन प्रभाव को बढ़ाता है।
- बियरिंग छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाती है और कम-आवृत्ति प्रदर्शन में सुधार करती है।
