IEC62133 UN38.3 मानक के लिए कंपन बैटरी परीक्षण उपकरण कंपन परीक्षण मशीन
आवेदनः
हम ES-20 डिजिटल इलेक्ट्रोडायनामिक प्रकार कंपन परीक्षक, उच्च आवृत्ति कंपन परीक्षण मशीन श्रृंखला उत्पादों के निर्माता हैं, 'दोहरी चुंबकीय सर्किट संरचना' को अपनाया,"स्वयं निर्मित कंकाल क्रिया चक्र", "एयरबोर्न सपोर्ट" और "रोलर लेयरिंग और रैखिक मार्गदर्शन", "ट्रूनियन आइसोलेशन" उन्नत आधुनिक तकनीक और विशेष तकनीक में X,Y में पूरा किया जा सकता है,Z तीन अक्षीय साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षणइन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियारों, विमानन, एयरोस्पेस में उपयोग किया जाता है,संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, संचार, घरेलू उपकरण और अन्य क्षेत्र।
तकनीकी मापदंडः
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
विशेषताएं:
1उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर चलती है ताकि उच्च विश्वसनीयता का गतिशील चक्र सुनिश्चित हो सके।
6. नली का नया डिजाइन और शीतलन प्रभाव को बढ़ाना।
7स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।
क्षैतिज कंपन तालिका के तकनीकी मापदंडः
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
५-१००० 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 १२००×१२००×४० १२००×१२००×५० |
5-800 5-1100 5-1400 |
126 168 210 |
ऊर्ध्वाधर कंपन तालिका के तकनीकी मापदंडः
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (हर्ट्ज) | बेंच का आकार |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
ए.एस.एल.आई. कारखाने के बारे में संक्षिप्त परिचय:
हम एक लंबे इतिहास परीक्षण उपकरण निर्माता हैं, पिछले 28 वर्षों में, हम अनुकरण पर्यावरण परीक्षण उपकरण और यांत्रिक कंपन और सदमे परीक्षण मशीन के लिए समर्पित।ES-20 डिजिटल इलेक्ट्रोडायनामिक प्रकार कंपन परीक्षक, उच्च आवृत्ति कंपन परीक्षण मशीन हमारे स्टार उत्पाद हैं, और हमने इस मशीन के लिए सीई प्रमाणन प्राप्त किया था।
पैकेजःपीपी फिल्म पहले, और फिर मशीन और मामले के बीच 10 मिमी फोम, और बाहर मानक निर्यात प्लाईवुड मामले है।

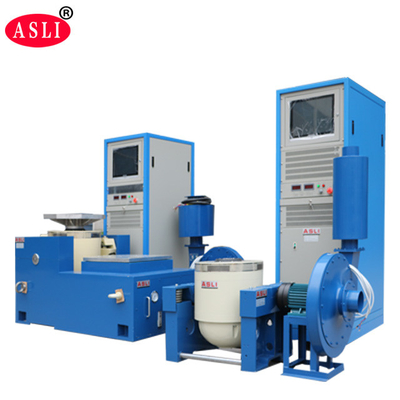

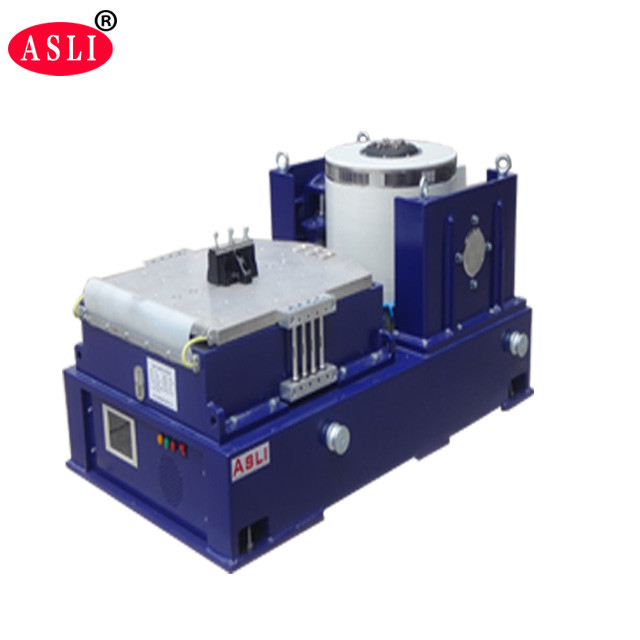

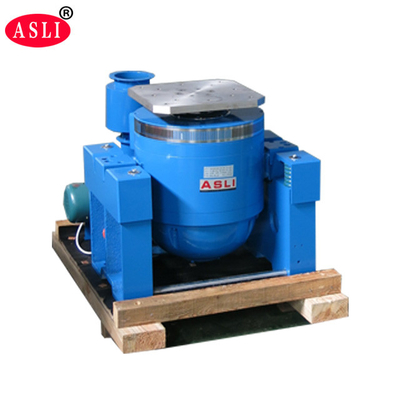

संदर्भ के लिए चित्रः
ग्राहक यात्रा एएसएलआई कंपनीः
