380V 3 चरण इलेक्ट्रोडायनामिक कंपन शेकर, 600 किग्रा। कंपन परीक्षण प्रणाली
Product Details
| साइन फोर्स: | 6000N | आवृत्ति: | 3 ~ 3500Hz |
|---|---|---|---|
| रफ़्तार: | 1.6 मीटर/एस | कंपन दिशा: | ऊर्ध्वाधर कंपन या x, y, z |
| शक्ति: | 380V 3 चरण | त्वरण: | 100 ग्राम |
| प्रमुखता देना |
600 kg.f इलेक्ट्रोडायनामिक वाइब्रेशन शेकर,380V 3 फेज इलेक्ट्रोडायनामिक वाइब्रेशन शेकर,600 kg.f वाइब्रेशन टेस्टिंग सिस्टम |
||
Product Description

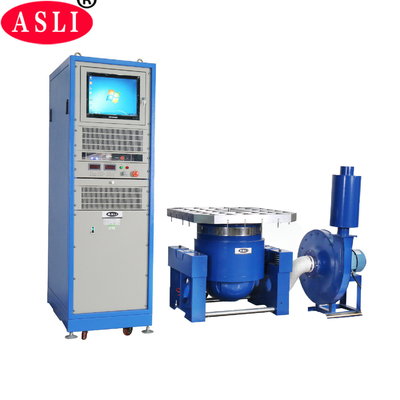

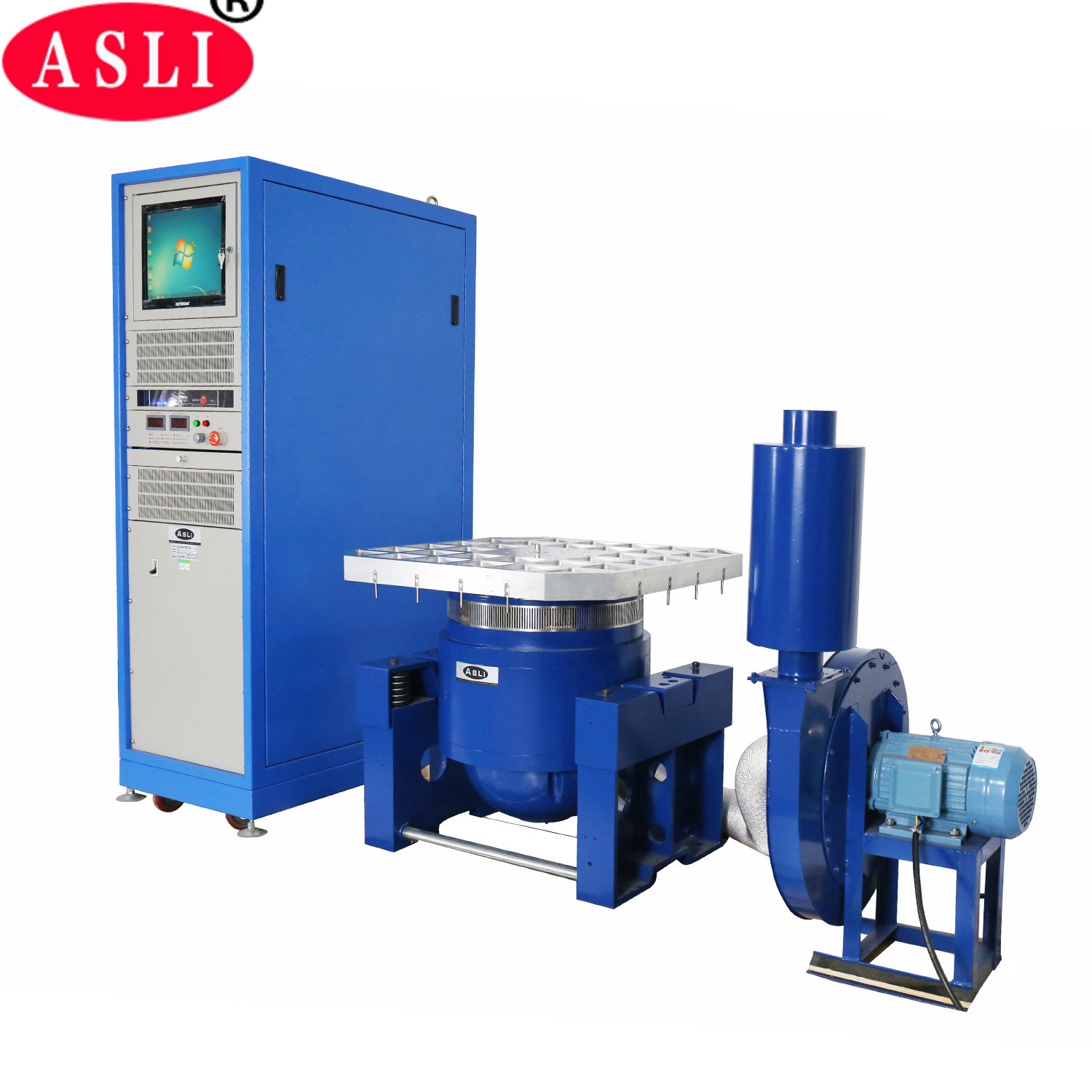

इलेक्ट्रोडायनामिक वाइब्रेशन शेकर एक उच्च-प्रदर्शन परीक्षण प्रणाली है जिसे पीसीबी कंपन परीक्षण के लिए डिज़ाइन किया गया है, जिसमें एक एकीकृत पावर एम्पलीफायर है। 6000N की रेटेड साइन फोर्स और एयर-कूल्ड ऑपरेशन के साथ, यह उपकरण साइन और रैंडम फोर्स परीक्षण अनुप्रयोगों दोनों के लिए विश्वसनीय प्रदर्शन प्रदान करता है।

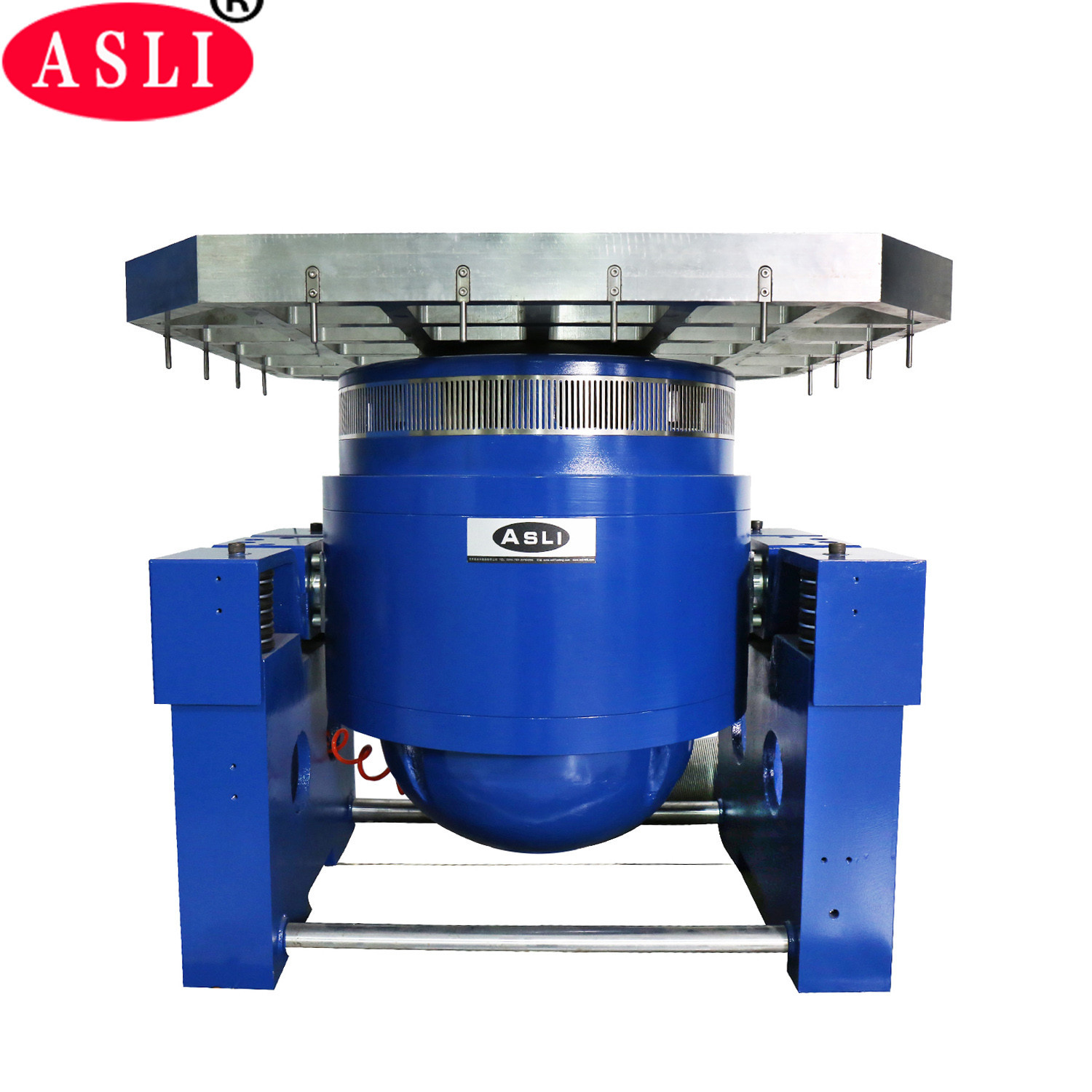

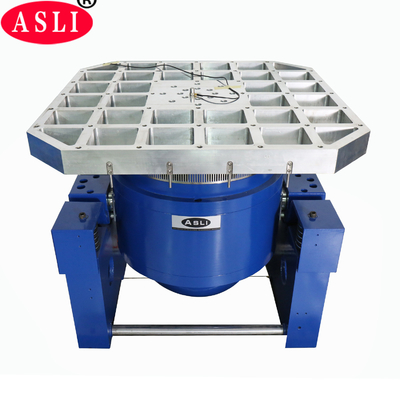

यह इलेक्ट्रोडायनामिक शेकर डबल-मैग्नेटिक सर्किट संरचना, सेल्फ-जेनरेटेड स्केलेटन एक्शन सर्कल, एयरबोर्न सपोर्ट, रोलर बेयरिंग, लीनियर गाइडेंस और ट्रूनियन आइसोलेशन का उपयोग करता है। ये उन्नत तकनीकें X, Y और Z तीन-अक्ष साइनसोइडल कंपन परीक्षण, ब्रॉडबैंड रैंडम कंपन परीक्षण, और क्लासिकल पल्स परीक्षण (हाफ-साइन, ट्रेपेज़ॉइडल, सॉटूथ वेव) के साथ-साथ शॉक रिस्पांस स्पेक्ट्रम परीक्षण को पूरा करने में सक्षम बनाती हैं।
इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) mm | अधिकतम लोड (Kg) | मूविंग कॉइल (Kg) | मूविंग कॉइल का आयाम (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

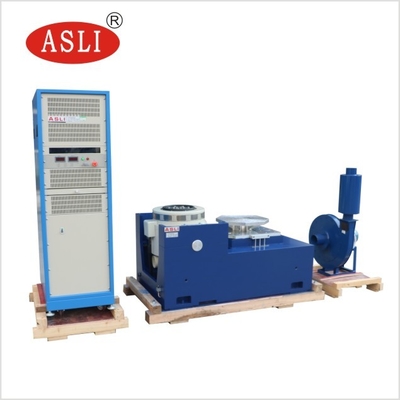

शॉक टेस्टर मशीन को पहले पीपी फिल्म से पैक किया जाता है, उसके बाद मशीन और केस के बीच 10 मिमी फोम लगाया जाता है, और सुरक्षित परिवहन के लिए एक मानक निर्यात प्लाईवुड केस में बंद किया जाता है।
यदि आपके पास हमारे वाइब्रेशन शेकर के बारे में कोई प्रश्न हैं, तो कृपया हमसे संपर्क करने में संकोच न करें। धन्यवाद।
