Electrodynamic 6KN स्लिप टेबल कंपन परीक्षण प्रणाली IEC62133 मानक
Product Details
| स्लिप टेबल: | 600*600मिमी | कंपन दिशा: | जेड अक्ष |
|---|---|---|---|
| कंपन बल: | 6KN | परीक्षण मानक: | आईईसी62133 |
| झटका परीक्षण: | आधा - साइन, ट्रैपेज़ॉइडल, दाँत की लहर देखी | चलती कुंडल: | 12 किलो |
| प्रमुखता देना |
6KN स्लिप टेबल वाइब्रेशन टेस्टर,इलेक्ट्रोडायनामिक कंपन परीक्षण प्रणाली,IEC62133 वाइब्रेशन टेबल उपकरण |
||
Product Description

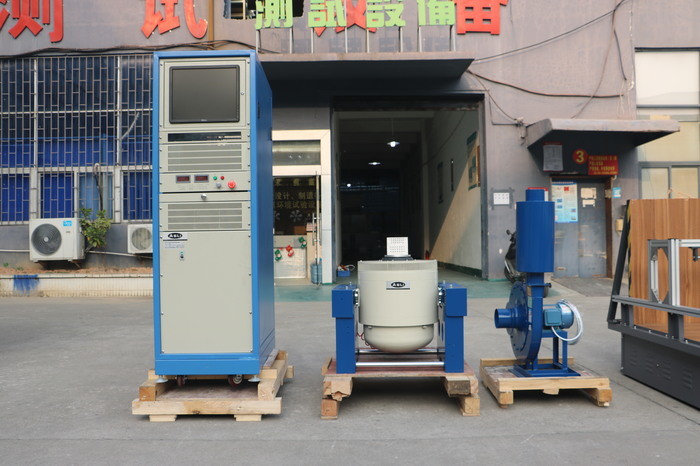

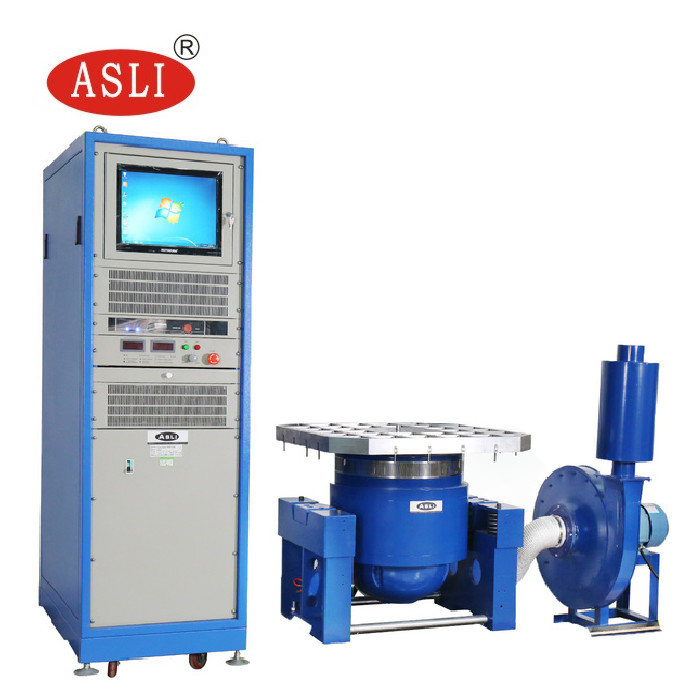

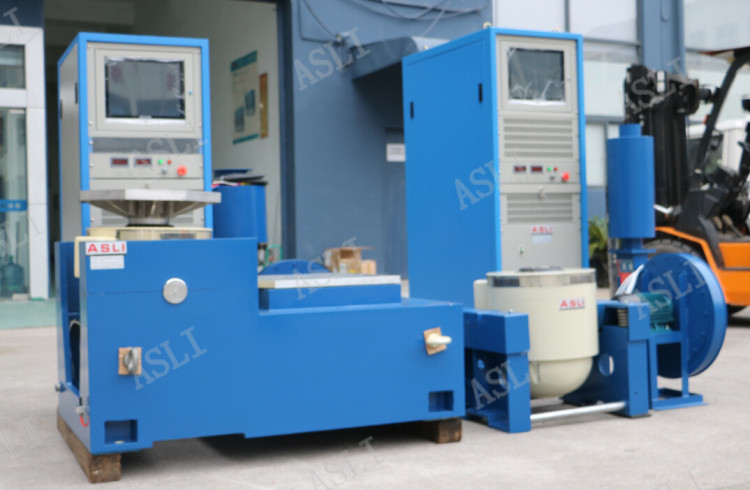

इलेक्ट्रोडायनामिक 6KN स्लिप टेबल वाइब्रेशन टेस्टिंग सिस्टम एक उच्च-आवृत्ति इलेक्ट्रोडायनामिक वाइब्रेशन टेस्टर है जिसे IEC62133 और अन्य अंतरराष्ट्रीय परीक्षण मानकों की कठोर मांगों को पूरा करने के लिए डिज़ाइन किया गया है। सटीकता और विश्वसनीयता के लिए निर्मित, यह प्रणाली क्षैतिज कंपन परीक्षण के लिए एक स्लिप टेबल को एकीकृत करती है और रक्षा, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स और उपकरण उद्योगों में व्यापक रूप से तैनात है।
विस्तृत विनिर्देशों के लिए, कृपया डाउनलोड करने योग्य दस्तावेज़ देखें: vibration test equipment ES-10.pdf
- IEC62133
- UL1642
- UN38.3
- GB31241
- MIL-STD-810G
- MIL-STD-810F
- IEC 60068-2-5
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड त्वरण (m/s²) | रेटेड गति (m/s) | रेटेड विस्थापन (p-p) मिमी | अधिकतम लोडिंग (किलो) | मूविंग कॉइल (किलो) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

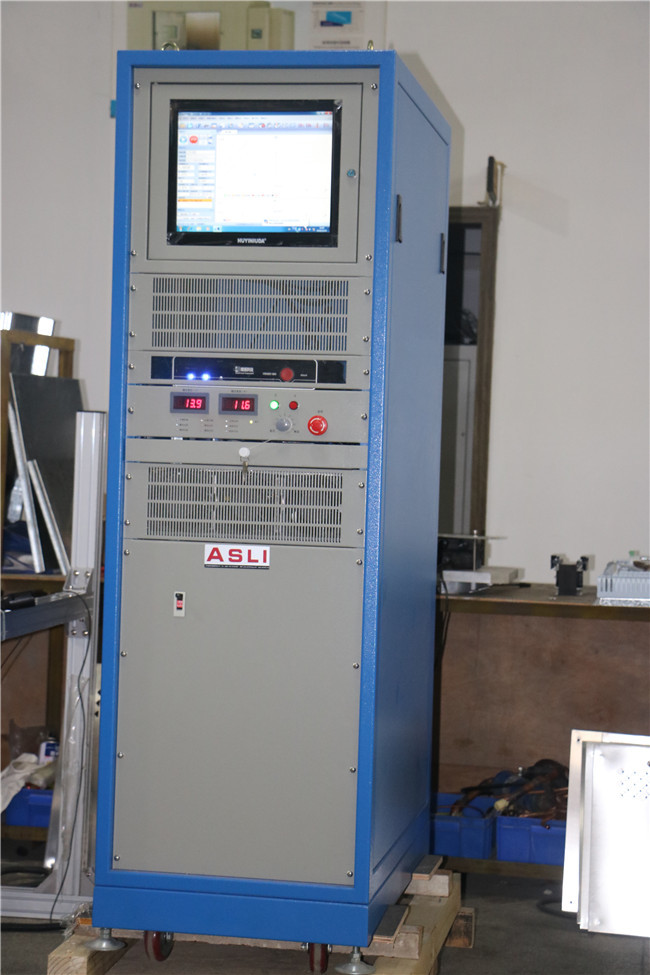

- सेट तरीका: चीनी और अंग्रेजी मेनू, कंप्यूटर संचालन, विशेष निगरानी और नियंत्रण प्रणाली; पूरी प्रक्रिया से डेटा को संभाला और आउटपुट किया जा सकता है।
- प्रदर्शन कार्य: परीक्षण वक्रों का गतिशील प्रदर्शन, बहु-चैनल डेटा, और ऑन-स्क्रीन डेटा रीडआउट।
- वक्र रिकॉर्डर: परीक्षण डेटा की वास्तविक समय रिकॉर्डिंग; परीक्षण डेटा स्वचालित रूप से कैप्चर किया जाता है, और परिणामों को संग्रहीत और मुद्रित किया जा सकता है।
| मॉडल | बेंच आकार (मिमी) | आवृत्ति रेंज (Hz) | चल भागों का वजन (किलो) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
यूनिवर्सल हाई फ्रीक्वेंसी इलेक्ट्रोडायनामिक्स वाइब्रेशन टेस्टर X, Y, और Z तीन-अक्ष साइनसोइडल वाइब्रेशन परीक्षण और ब्रॉडबैंड रैंडम वाइब्रेशन परीक्षण करता है। यह क्लासिकल पल्स टेस्टिंग (हाफ-साइन, ट्रेपेज़ॉइडल, सॉटूथ वेव) और शॉक रिस्पांस स्पेक्ट्रम टेस्टिंग का भी समर्थन करता है।
इन प्रणालियों का राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण, और घरेलू उपकरण उद्योगों में व्यापक रूप से उपयोग किया जाता है।
यदि आपको वाइब्रेशन शेकर्स के बारे में अधिक जानकारी की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें। हमसे संपर्क करें.
Product Highlights
इलेक्ट्रोडायनामिक 6KN स्लिप टेबल कंपन परीक्षण प्रणाली IEC62133, UL1642, UN38.3, MIL-STD-810G/F से मिलती है। सुविधाएँ 600x600 मिमी टेबल, जेड-अक्ष, 12 किग्रा कॉइल, हाफ-साइन, ट्रैपेज़ॉइडल, सॉटूथ शॉक परीक्षण। टिकाऊ, कुशल, रक्षा, एयरोस्पेस, इलेक्ट्रॉनिक्स के लिए अनुकूलन योग्य।
