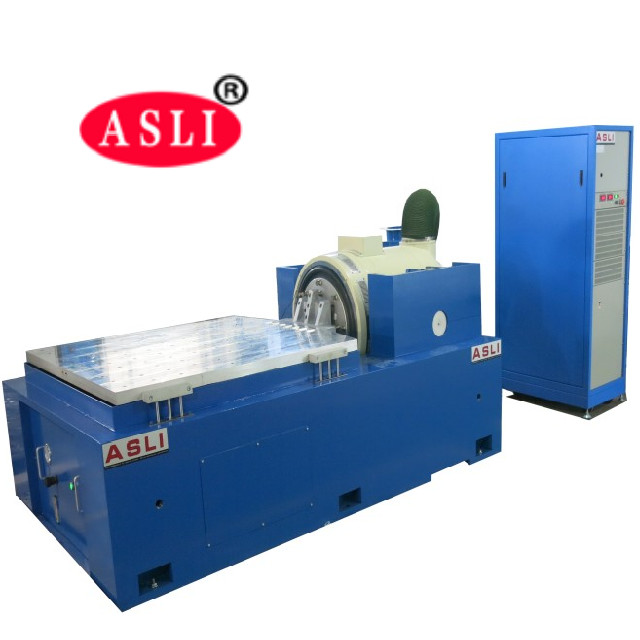

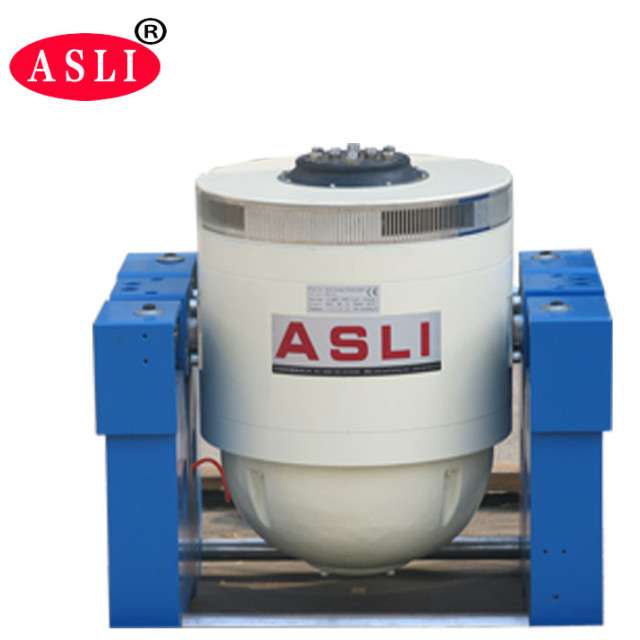

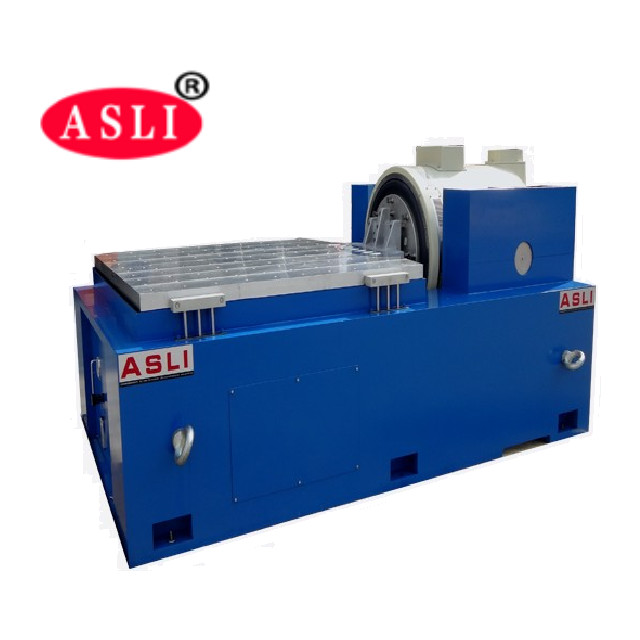

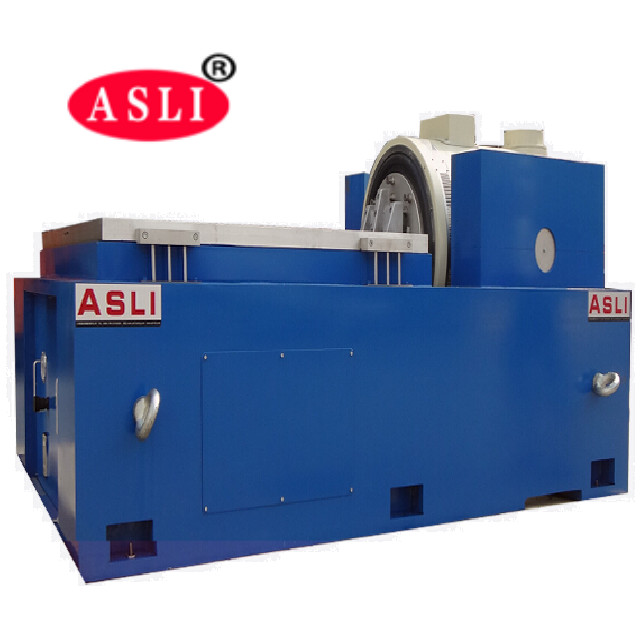

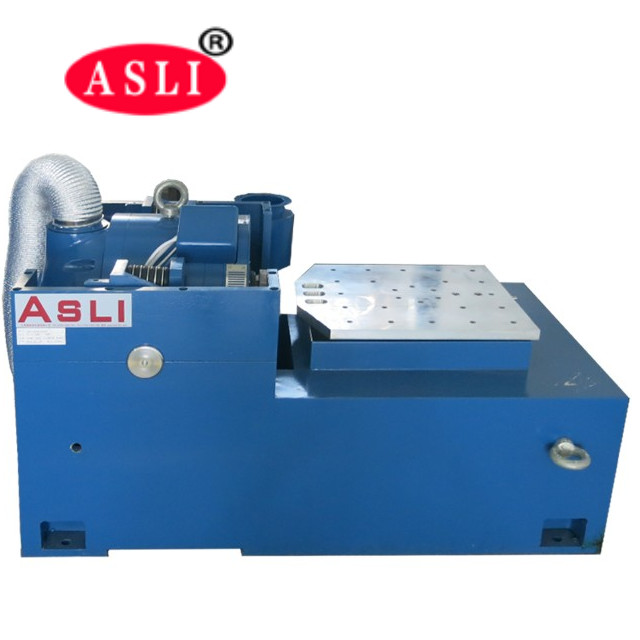

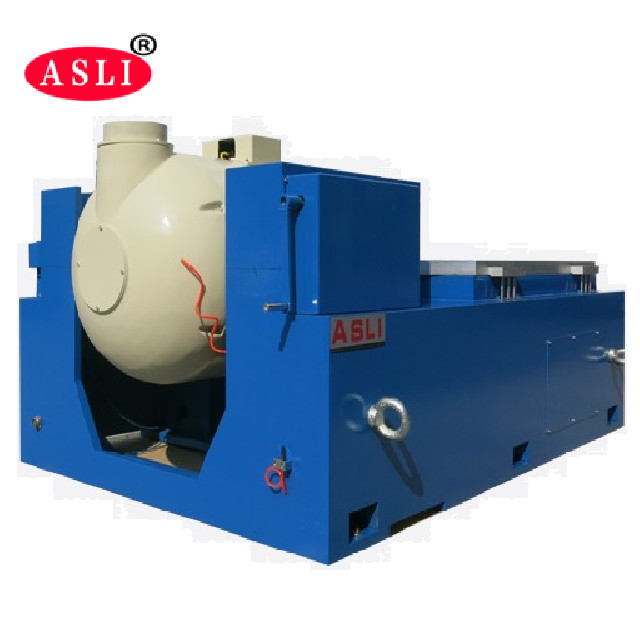

300 किग्रा लोड हो रहा है इलेक्ट्रोडायनामिक वाइब्रेशन शेकर टेबल IEC 60068-2-64
Product Details
| साइन फोर्स: | 20000N | रफ़्तार: | 1.8 मीटर/एस |
|---|---|---|---|
| विस्थापन: | 51 मिमी | आवृत्ति: | 3 ~ 2000 हर्ट्ज |
| लोड करना: | 300 किलो | त्वरण: | 100 ग्राम |
| आर्मेचर: | 320 मिमी | ||
| प्रमुखता देना |
IEC 60068-2-64 विद्युत कंपन कंपन,IEC 60068-2-64 कंपन शेकर टेबल,300 किलो लोड हो रहा कंपन कंपन तालिका |
||
Product Description
सेमीकंडक्टर अनुप्रयोगों के लिए उच्च-आवृत्ति ऊर्ध्वाधर और क्षैतिज जनरेटर इलेक्ट्रोमैग्नेटिक वाइब्रेशन शेकर का उपयोग उत्पाद और पैकेज डिजाइनों की अनुनाद आवृत्तियों का मूल्यांकन करने और वितरण या उपयोग के माहौल में होने वाले यादृच्छिक कंपन का अनुकरण करने के लिए किया जाता है। मशीन का उपयोग करना आसान है और यह सरकारी, उद्योग और कॉर्पोरेट विनिर्देशों के अनुसार विभिन्न प्रकार के कंपन परीक्षण कर सकती है।
- परीक्षण कक्ष और प्रशीतन प्रणाली की संयुक्त संरचना जो कॉम्पैक्ट और सुंदर डिजाइन का दावा करती है; स्वतंत्र कंसोल।
- सुविधाजनक संचालन; मूल प्रशीतन कंप्रेसर इकाई और इसके मुख्य सहायक उपकरण विदेश से आयात किए गए।
- आयातित एलसीडी रंग टच स्क्रीन नियंत्रक जो तापमान और आर्द्रता कार्यक्रमों के स्वचालित नियंत्रण में सक्षम है।
- RS232 दूरसंचार इंटरफ़ेस से सुसज्जित। ग्राहकों की अनूठी मांगों को पूरा करने के लिए, उपयोगकर्ता अच्छे शीतलन प्रदर्शन को सुनिश्चित करने के लिए विभिन्न कंपन परीक्षण बेंच मॉडल में से चुन सकते हैं।
- गर्मी और वायु सील प्रणाली — यह कंपन बेंच यांत्रिक कंपन विश्वसनीयता परीक्षण उपकरण और शॉक कंपन का एक उल्लेखनीय प्रभाव भी प्रदान करता है।
| मॉडल | THV-408(A~F) |
|---|---|
| आंतरिक आयाम | W600 × H850 × D800 (मिमी) |
| बाहरी आयाम | W850 × H1950 × D2100 (मिमी) |
| तापमान सीमा |
निम्न तापमान: (A: 25℃; B: 0℃; C: -20℃; D: -40℃; E: -60℃; F: -70℃) उच्च तापमान: 100℃ (150℃) |
| आर्द्रता सीमा | 20%~98% R.H. (10%–98% R.H. / 5%–98% R.H. एक विशेष वैकल्पिक स्थिति है, जिसके लिए डीह्यूमिडिफायर की आवश्यकता होती है) |
| तापमान और आर्द्रता की विश्लेषणात्मक सटीकता / वितरण एकरूपता | 0.1℃; 0.1% R.H / ±2.0℃; ±3.0% R.H. |
| तापमान और आर्द्रता का नियंत्रण सटीकता | ±0.5℃; ±2.5% R.H. |
| तापमान वृद्धि / गिरावट गति दर |
तापमान वृद्धि लगभग 0.1~3.0℃/मिनट / तापमान गिरावट लगभग 0.1~1.5℃/मिनट;
(गिरावट गति दर न्यूनतम 1.5℃/मिनट एक विशेष वैकल्पिक स्थिति है) |
| आंतरिक और बाहरी सामग्री | आंतरिक बॉक्स की सामग्री SUS 304# स्टेनलेस स्टील है; बाहरी बॉक्स पेंट कोटेड स्टेनलेस स्टील या SEE कोल्ड-रोल्ड स्टील है। |
| इन्सुलेशन सामग्री | उच्च तापमान, उच्च घनत्व, फॉर्मेट क्लोरीन, एथिल एसीटम फोम इन्सुलेशन सामग्री के प्रतिरोधी। |
| शीतलन प्रणाली | हवा शीतलन या जल शीतलन / एकल खंड कंप्रेसर (-40℃, डबल खंड कंप्रेसर -70℃) |
| सुरक्षा उपकरण | फ्यूज-मुक्त स्विच, कंप्रेसर के लिए ओवरलोडिंग सुरक्षा स्विच, उच्च और निम्न वोल्टेज शीतलक सुरक्षा स्विच, ओवर-ह्यूमिडिटी और ओवर-टेम्परेचर सुरक्षा स्विच, फ्यूज, फॉल्ट वार्निंग सिस्टम, पानी की कमी भंडारण चेतावनी सुरक्षा। |
| वैकल्पिक सहायक उपकरण | ऑपरेशन होल के साथ आंतरिक दरवाजा (वैकल्पिक), रिकॉर्डर (वैकल्पिक), जल शोधक, डीह्यूमिडिफायर। |
| कंपन परीक्षण उपकरण | ग्राहक की परीक्षण स्थिति के अनुसार उचित कंपन परीक्षण बेंच चुनें; तकनीकी पैरामीटर कृपया इस कैटलॉग में इलेक्ट्रोडायनामिक्स टाइप वाइब्रेशन टेस्टर के पैरामीटर को संदर्भ के लिए लें। |
| शक्ति | AC380V 3 चरण 5 लाइनें, 50/60HZ |
| मॉडल | रेटेड साइन फोर्स (N) | रेटेड रैंडम फोर्स (N) | आवृत्ति रेंज (Hz) | रेटेड एक्सेलेरेशन (m/s²) | रेटेड स्पीड (m/s) | रेटेड डिस्प्लेसमेंट (p-p) मिमी | अधिकतम लोडिंग (किग्रा) | मूविंग कॉइल (किग्रा) | मूविंग कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- अच्छी तरह से डिजाइन किया गया डायनामिक सर्कल कंकाल, उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ।
- दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत डिजाइन।
- रॉकर रॉड रोलर बेयरिंग सीधे और आयात-उन्मुख समग्र बॉडी कठोरता अभिविन्यास, विलक्षण भार क्षमता।
- हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव फाउंडेशन, मोबाइल सुविधा की स्थापना।
- उन्नत तकनीक उच्च विश्वसनीयता के डायनामिक सर्कल को सुनिश्चित करने के लिए चारों ओर सिस्टम को घुमाती है।
- नई डक्ट डिजाइन और बेहतर शीतलन प्रभाव।
- स्थैतिक कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन टेबल असर क्षमता को बढ़ाती है, कम-आवृत्ति प्रदर्शन में सुधार करती है।
