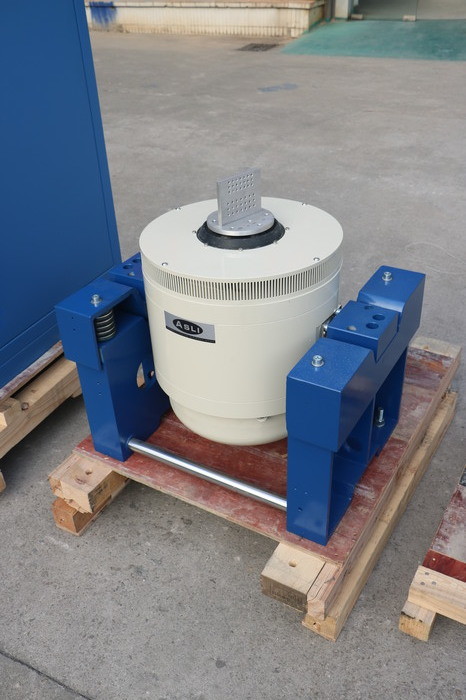

इलेक्ट्रोडायनामिक वाइब्रेशन शेकर ASTM D4728 के अनुसार यादृच्छिक कंपन करता है
कंपन परीक्षण का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिसमें सर्किट बोर्ड, विमान, जहाज, रॉकेट, मिसाइल, ऑटोमोबाइल, घरेलू उपकरण और अन्य औद्योगिक उत्पाद शामिल हैं।
आवेदनः
उच्चतम गुणवत्ता वाले प्रयोग किए जाने वाले कंपन परीक्षण उपकरण, कंपन परीक्षण उपकरण, विद्युत चुम्बकीय कंपन परीक्षण मशीन मूल्य का उपयोग शैक्षिक, अनुसंधान और प्रयोगशाला वातावरण में किया जाता है।दोहरे चुंबकीय सर्किट संरचना को अपनाया, स्व-जनित कंकाल कार्रवाई सर्कल, एयरबोर्न समर्थन और रोलर बीयरिंग और रैखिक मार्गदर्शन, trunnion अलगाव उन्नत आधुनिक प्रौद्योगिकी और विशेष प्रौद्योगिकी, X,Y में पूरा किया जा सकता है,Z तीन अक्षीय साइनसॉइडल कंपन परीक्षण और ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, जिसे शास्त्रीय (आधा-साइनस, ट्रैपेज़ॉइडल, दांत लहर) पल्स और झटके प्रतिक्रिया स्पेक्ट्रम परीक्षण द्वारा पूरा किया जाना है।
विनिर्देशः
| मॉडल |
नामित सीन बल (एन) |
आकस्मिक बल (एन) |
आवृत्ति रेंज (हर्ट्ज) |
नामित त्वरण (m/s)2) | नामित गति ((m/s) |
नामित विस्थापन (पी-पी) मिमी |
अधिकतम भार (किलो) | चलती कॉइल ((किग्रा) |
आयाम चलती कॉइल ((मिमी) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
परीक्षण आवश्यकताएँः
1IEC62133
2. UL1642
3. UN38.3
4. GB31241
वाइब्रेशन शेकर टेबल विशेषताएंः
1उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर घूमने के लिए उच्च विश्वसनीयता के गतिशील चक्र सुनिश्चित करने के लिए।
6. नली का नया डिजाइन और शीतलन प्रभाव को बढ़ाना।
7स्थिर कठोरता, असर छोटे गुब्बारे की गतिशील कठोरता, कंपन तालिका असर क्षमता को बढ़ाने, कम आवृत्ति प्रदर्शन में सुधार।

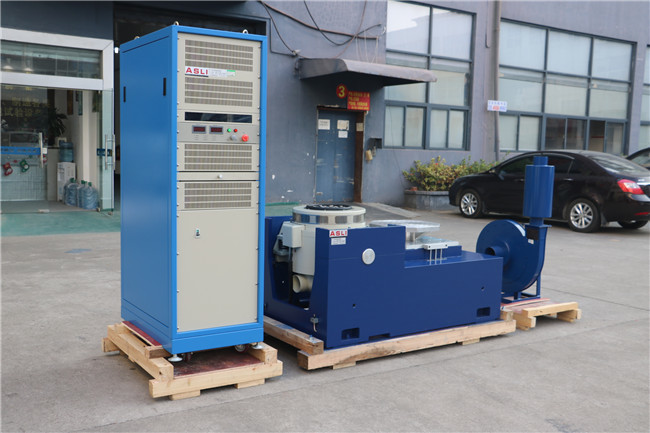

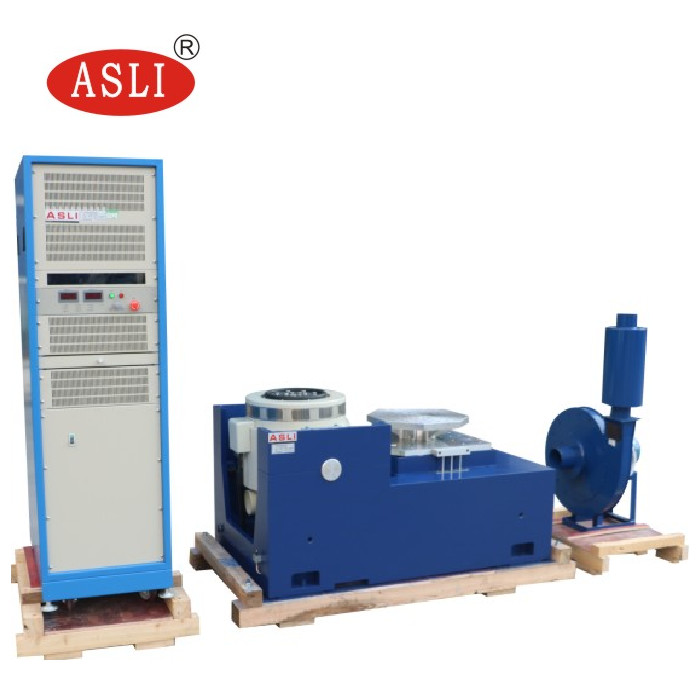

विद्युत चुम्बकीय कंपन परीक्षण मशीनः

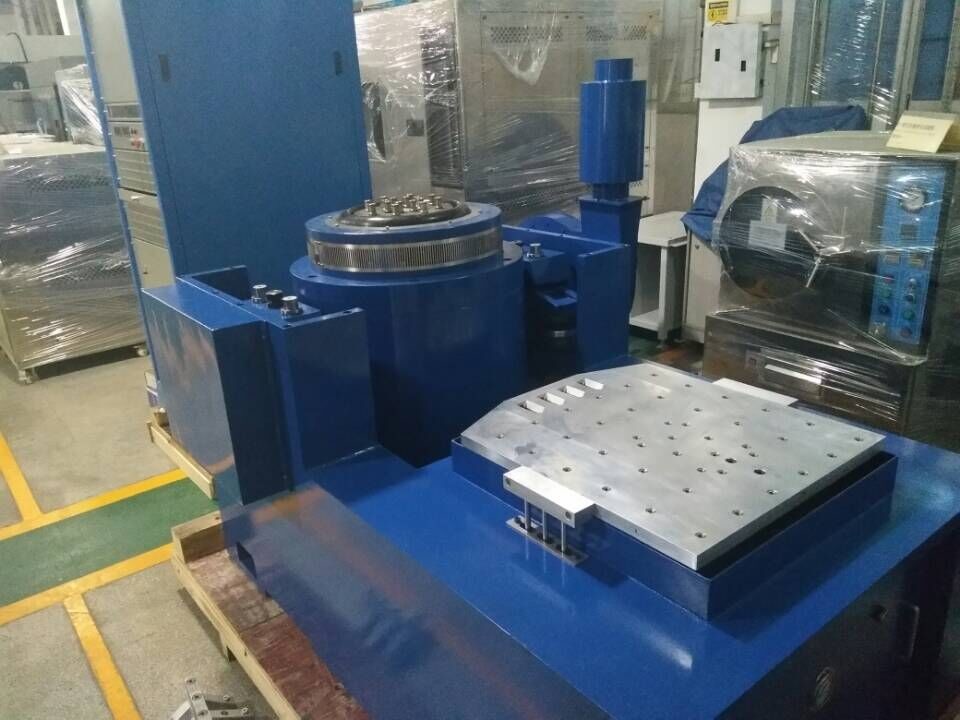

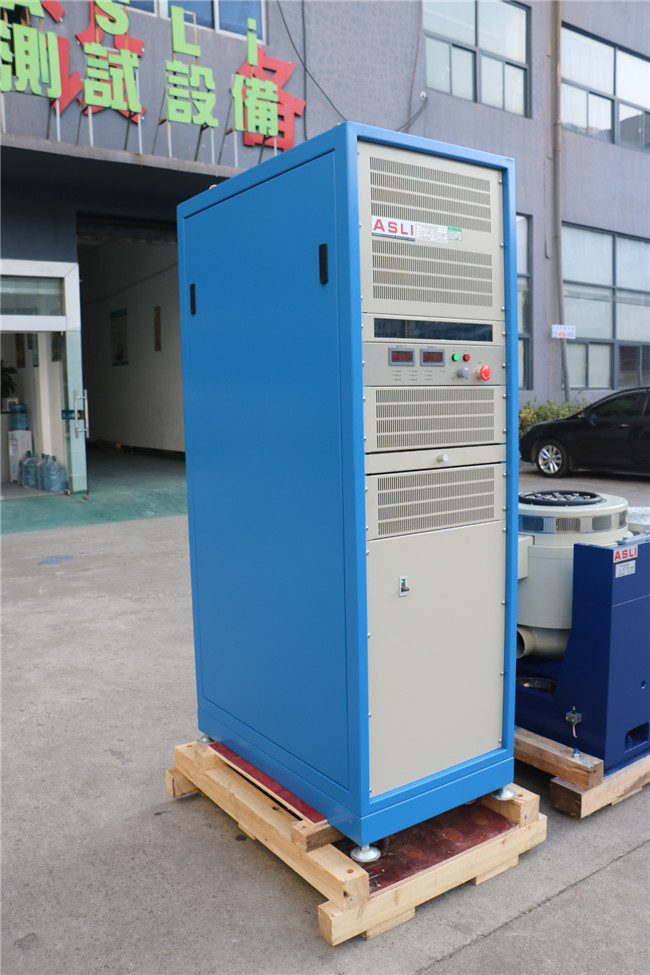

कंपन परीक्षण बेंच, पावर एम्पलीफायर, शीतलन पंखे, स्लिप टेबल, ऊर्ध्वाधर विस्तारक
