50000N कंपन शकर मशीन, आईएसओ 16750-3 शेकर टेबल परीक्षण उपकरण
Product Details
| साइन फोर्स: | 50000N | रफ़्तार: | 1.8 मीटर/एस |
|---|---|---|---|
| कंपन दिशा: | ऊर्ध्वाधर या x, y, z कंपन | त्वरण: | 100 ग्राम |
| आवृत्ति: | 3 ~ 2700Hz | शक्ति: | 380V 3 चरण |
| विस्थापन: | 51 मिमी | ||
| प्रमुखता देना |
आईएसओ 16750-3 कंपन शेकर मशीन,50000N कंपन शेकर मशीन,आईएसओ 16750-3 शेकर टेबल परीक्षण |
||
Product Description

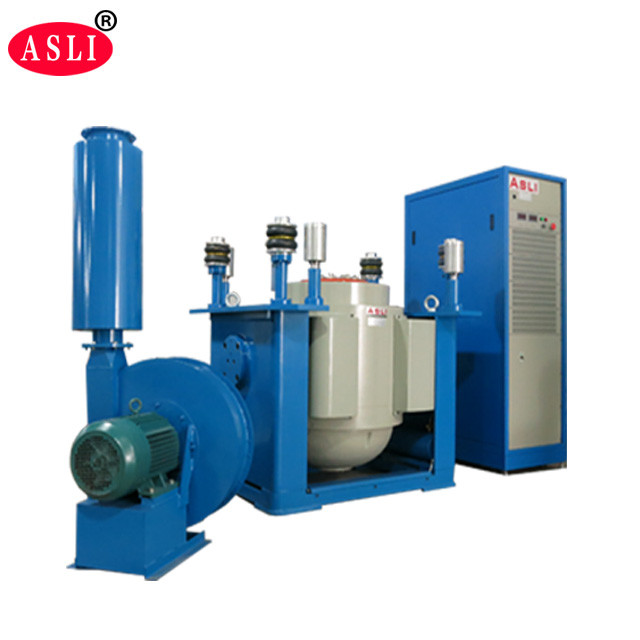

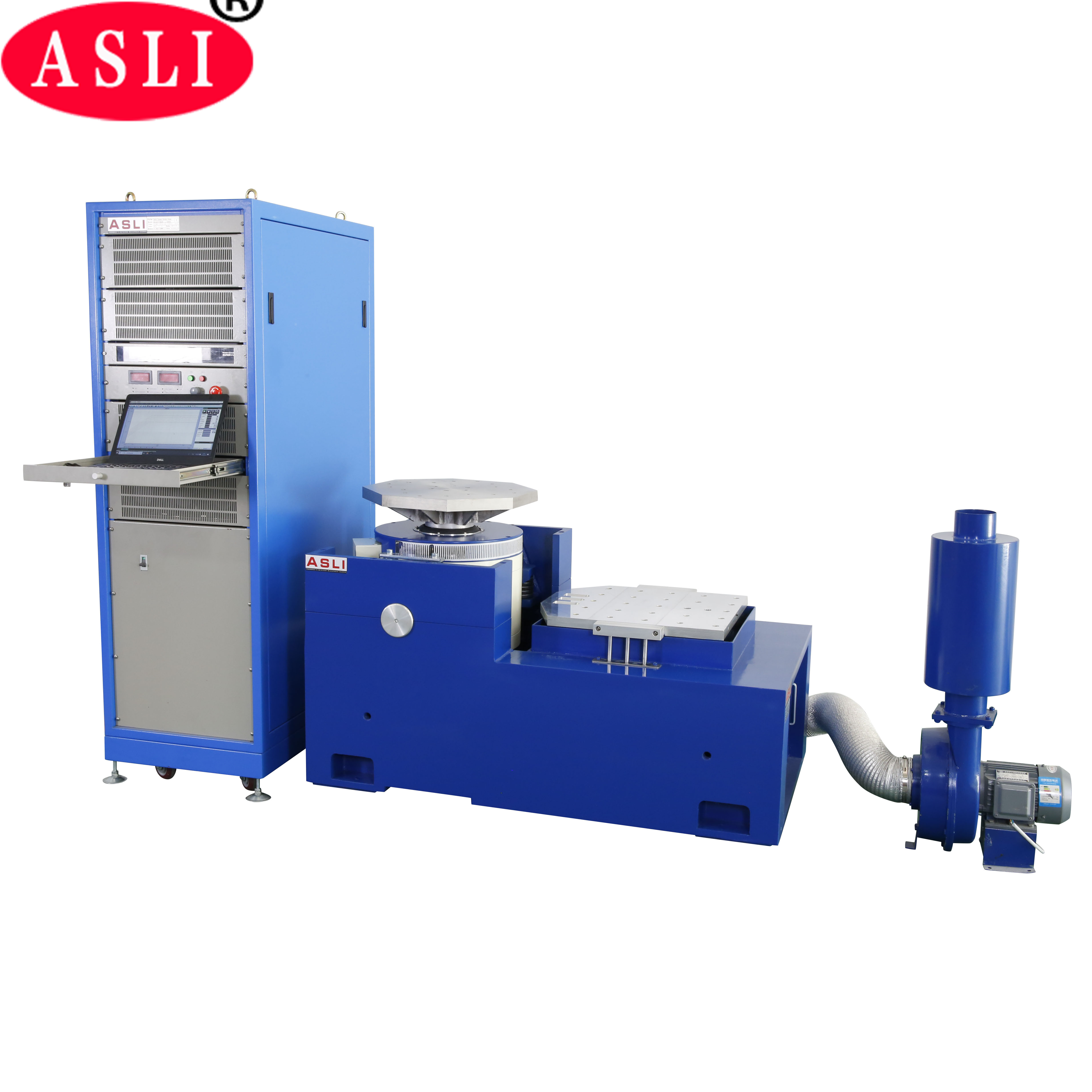

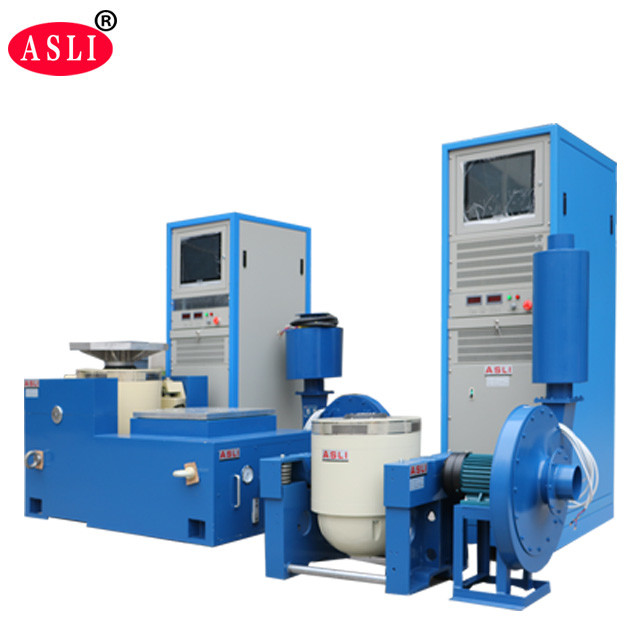

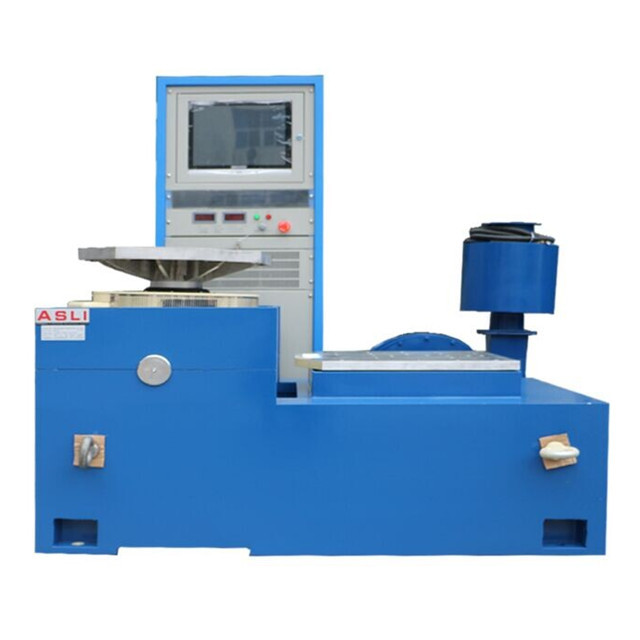

50000 एन कंपन शेकर मशीन एक उच्च प्रदर्शन विद्युत गतिशील कंपन परीक्षण प्रणाली है जिसे आईएसओ 16750-3 की सख्त आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।यह औद्योगिक उपकरणों की एक विस्तृत श्रृंखला के लिए विश्वसनीय ऊर्ध्वाधर और क्षैतिज कंपन परीक्षण प्रदान करता है, ऑटोमोटिव, एयरोस्पेस और इलेक्ट्रॉनिक्स अनुप्रयोग।
विद्युत गतिज उच्च आवृत्ति कंपन परीक्षक और उच्च आवृत्ति कंपन थकान परीक्षक श्रृंखला उत्पादों के निर्माता के रूप में,हम एक दोहरी चुंबकीय सर्किट संरचना सहित उन्नत प्रौद्योगिकियों का उपयोग, स्व-निर्मित कंकाल कार्रवाई सर्कल, हवा में समर्थन, रोलर बीयरिंग और रैखिक मार्गदर्शन, और trunnion अलगाव।और Z तीन-अक्षीय साइनसॉइडल कंपन परीक्षण, ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, और शास्त्रीय पल्स परीक्षण (हाफ-सिनस, ट्रैपेज़ॉइडल, सॉथथ वेव) के साथ-साथ झटके प्रतिक्रिया स्पेक्ट्रम परीक्षण।
इन उत्पादों का व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट के साथ दो-चुंबकीय सर्किट डिजाइन।
- रॉकर रॉड रोलर बीयरिंगों के साथ सीधा और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास, उत्कृष्ट सनकी भार क्षमता प्रदान करता है।
- सुविधाजनक मोबाइल स्थापना के साथ हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव।
- उन्नत प्रौद्योगिकी की चलती-चलन प्रणाली गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- छोटे गुब्बारे की स्थिर कठोरता और गतिशील कठोरता से कंपन तालिका की क्षमता बढ़ जाती है और निम्न आवृत्ति में प्रदर्शन में सुधार होता है।
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | ३५०० | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | ३५०० | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | ३५०० | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | ३५०० | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | ३५०० | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | ३२०० | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | ३२१०० | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ₹1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

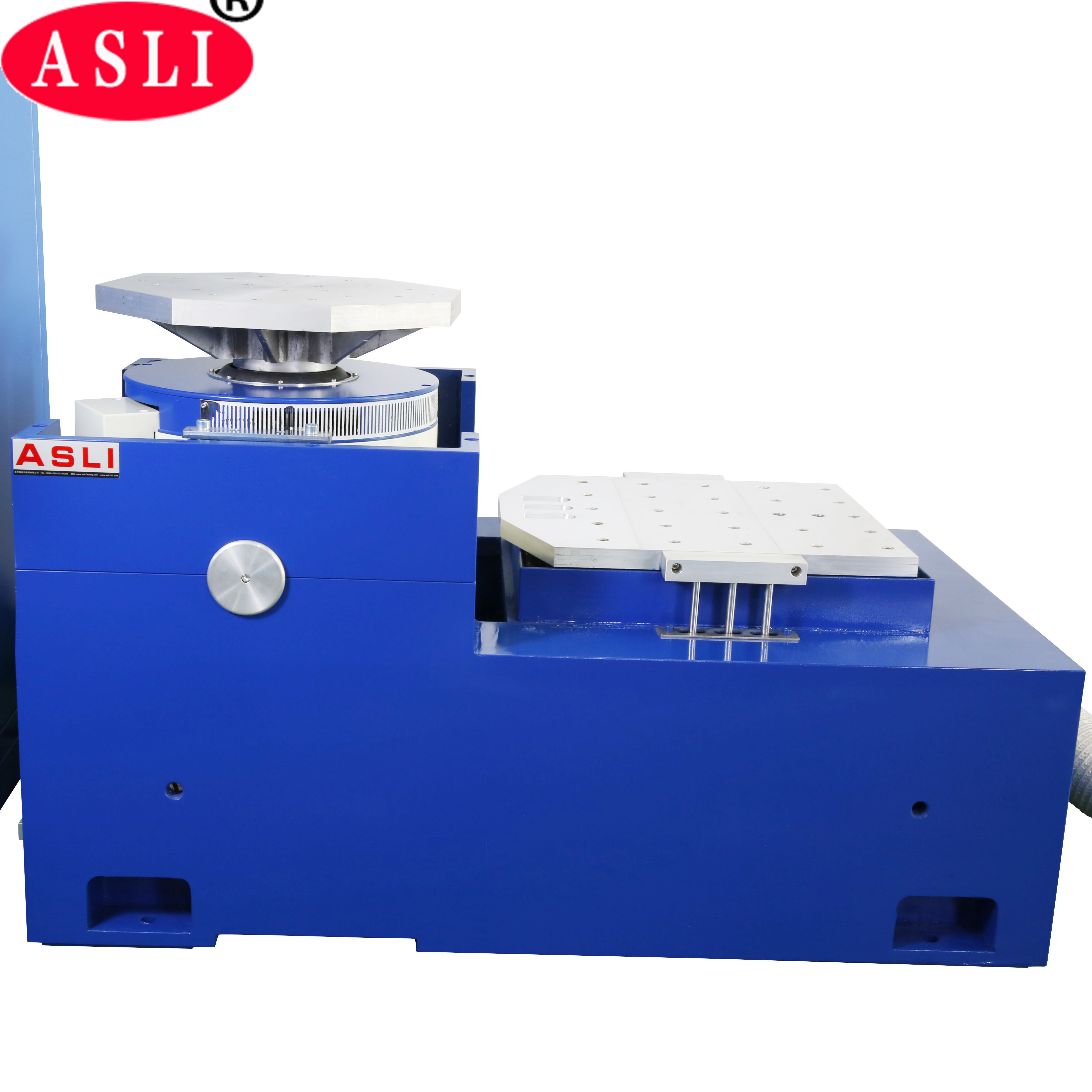

- एक छोटी लोडिंग बेंच के भीतर, उच्च त्वरण और कार्य आवृत्ति को प्राप्त किया जाता है, जिससे पूरे मशीन बेंच की लोडिंग क्षमता और प्रदर्शन में सुधार होता है।
- क्षैतिज बेंच और कंपन बेंच एक अभिन्न प्रकार हैं, जिनकी संरचना उत्तम है, जो स्थापना और समायोजन के लिए सुविधाजनक है।
- स्थिर दबाव ट्रैक, वी के आकार का, ढलान प्रतिरोधी और पूर्वाग्रह भार प्रतिरोधी क्षमता के साथ।
- अच्छी संरचना और आसान संचालन के साथ निर्मित तेल पंप।
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | ५००० 5 ¢1500 ५२००० | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | ५००० ५१४०० ५२००० | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | ५००० 5 ¢1500 ५२००० | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | ५००० ५१०० ५२००० | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | ५०००० ५००० 5 ¢1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | ५००० 5 ¢1500 ५२००० | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | ५००० ५१३०० 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | ५०००० 5 ¢1100 ५१४०० | 126 168 210 |
वीटी वर्टिकल एक्सटेंडेड-बेंच और निर्दिष्ट क्लैंप सटीकता से गणना की गई हैं और ग्राहक को एक सही संरचना के आधार पर सर्वोत्तम प्रदर्शन प्राप्त करने के लिए सुनिश्चित करने के लिए विस्तृत रूप से डिज़ाइन किया गया है,उच्च गुणवत्ता वाली सामग्री, और उत्कृष्ट कारीगरी।
| मॉडल | वजन (किलो) | अधिकतम आवृत्ति (हर्ट्ज) | बेंच का आकार |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (गोल बेंच) | 220 | 350 | Φ1200 |
यदि आपके पास इलेक्ट्रोडायनामिक उच्च आवृत्ति यांत्रिक परीक्षण मशीन कंपन थकान परीक्षक के बारे में कोई पूछताछ है, तो कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करें।
