6000N स्लिप टेबल कंपन परीक्षण, 1000 मी / एस 2 इलेक्ट्रोडायनामिक शेकर
Product Details
| साइन फोर्स: | 6000N | रफ़्तार: | 1.6 मीटर/एस |
|---|---|---|---|
| विस्थापन: | 25 मिमी | आवृत्ति: | 3 ~ 3500Hz |
| लोड करना: | 180 किलो | त्वरण: | 100 ग्राम |
| आर्मेचर: | 230 मिमी | ||
| प्रमुखता देना |
6000N स्लिप टेबल वाइब्रेशन टेस्टिंग,1000m / s2 स्लिप टेबल वाइब्रेशन टेस्टिंग,1000m / s2 इलेक्ट्रोडायनामिक शेकर |
||
Product Description

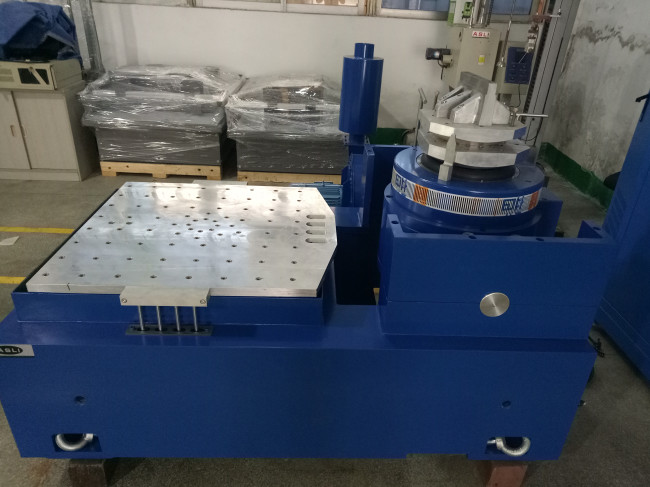

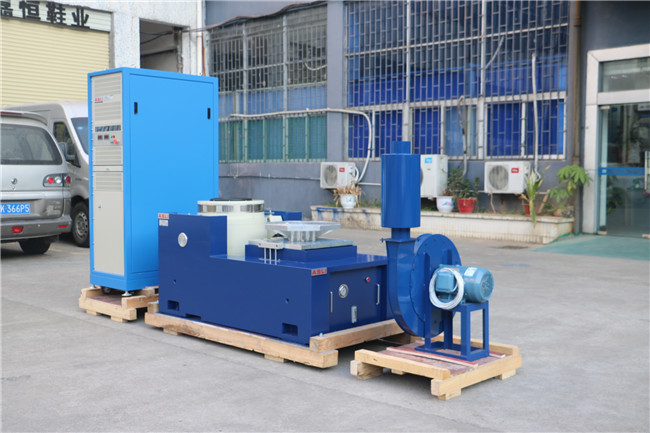

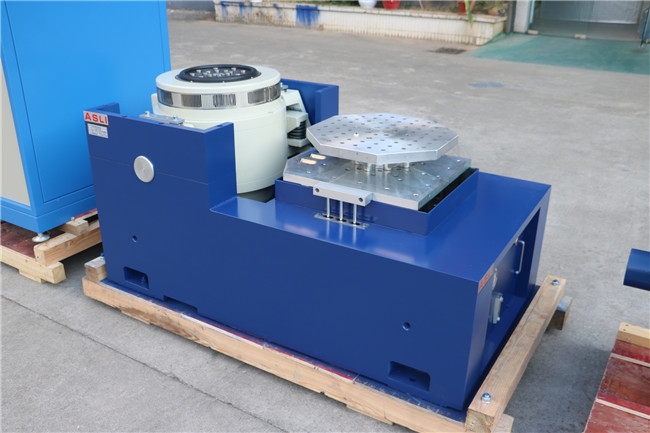

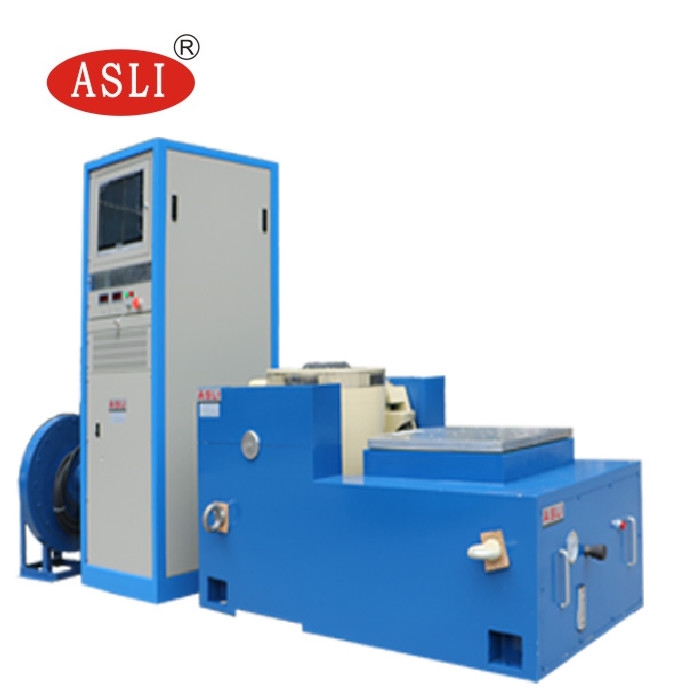

6000 एन स्लिप टेबल कंपन परीक्षण प्रणाली एक उच्च आवृत्ति विद्युत गतिशील शेकर है जिसे सटीक ऊर्ध्वाधर कंपन परीक्षण के लिए डिज़ाइन किया गया है।इसमें उन्नत इंजीनियरिंग शामिल है जिसमें दोहरे चुंबकीय सर्किट संरचना शामिल है।, स्व-निर्मित कंकाल कार्रवाई सर्कल, हवा में समर्थन, रैखिक मार्गदर्शन के साथ रोलर बीयरिंग, और trunnion अलगावऔर झटके कंपन परीक्षण मोड.
यह प्रणाली एक्स, वाई और जेड तीन-अक्षीय साइनसॉइडल कंपन परीक्षण के साथ-साथ ब्रॉडबैंड यादृच्छिक कंपन परीक्षण का समर्थन करती है।यह भी क्लासिक आधा साइनस पल्स और झटके प्रतिक्रिया स्पेक्ट्रम (एसआरएस) परीक्षण करने में सक्षम हैयह राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में व्यापक रूप से तैनात है।
- रेटेड बलःसाइन बल 6000N; यादृच्छिक बल 6000N; झटका बल 12000N
- आवृत्ति सीमाः5 हर्ट्ज से 3500 हर्ट्ज तक स्थिर आवृत्ति, आगे और पीछे स्वीप, सीन, यादृच्छिक और सदमे मोड का समर्थन करता है
- स्वीप-फ्रीक्वेंसी मोडःरैखिक, लघुगणकीय, आगे-पीछे झांकना, निश्चित आवृत्ति
- स्वीप-फ्रीक्वेंसी समयः1 से 32767 तक
- स्वीप-फ्रीक्वेंसी समय:स्थिर आवृत्ति / एकल 1 ¢ 3600 मिनट; स्वीप-आवृत्ति वक्र प्रदर्शित किया जा सकता है
- अधिकतम त्वरण:1000 m/s2 (बिना भार के)
- अधिकतम भारः180 किलो
- अधिकतम विस्थापन:25 मिमी पीपी (बिना भार के), दोहरी चोटी
- प्रभाव विस्थापनः25 मिमी
- चलती कॉइल का वजनः6.5 किलो
- वाइब्रेशन दिशाएंःऊर्ध्वाधर
- कंपन तरंग:सीनस, यादृच्छिक, सदमे
- चलती कॉइल का व्यास:Φ230 मिमी
- कंपन प्रणाली के आयाम (मिमी):W850 × H750 × D550 मिमी
- कंपन प्रणाली वजनः590 किलोग्राम
- वाइब्रेशन जनरेटर 1 सेट
- वाइब्रेशन कंट्रोलर 1 सेट
- संचार कनेक्शन कक्ष ¥ 1 सेट
- डीए-6 पावर एम्पलीफायर 1 सेट
- उत्तेजना शक्ति 1 पीसी
- ड्राइवर सॉफ़्टवेयर 1 सेट
- शीतलन प्रणाली ₹ 1 सेट
- औद्योगिक कम्प्यूटर 1 सेट
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
नोटः ईएस-6 मॉडल इस उत्पाद सूची के लिए विशेष रूप से कॉन्फ़िगरेशन है। उच्च शक्ति आवश्यकताओं के लिए अन्य मॉडल उपलब्ध हैं।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- दो-चुंबकीय सर्किट डिजाइन कम चुंबकीय प्रवाह रिसाव, कॉम्पैक्ट संरचना और तर्कसंगत लेआउट सुनिश्चित करता है।
- बढ़ी हुई एक्सेन्ट्रिक लोड क्षमता के लिए सीधी और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास के साथ रॉकर रॉड रोलर बीयरिंग
- ट्र्यूनियन पृथक्करण नींव, सुविधाजनक मोबाइल स्थापना के साथ कंपन पृथक्करण के लिए समर्पित।
- चलती प्रणाली में उन्नत तकनीक गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- स्थिर कठोरता और असर की गतिशील कठोरता गुब्बारे को कम करती है, कंपन तालिका असर क्षमता को बढ़ाती है और निम्न आवृत्ति प्रदर्शन में सुधार करती है।
