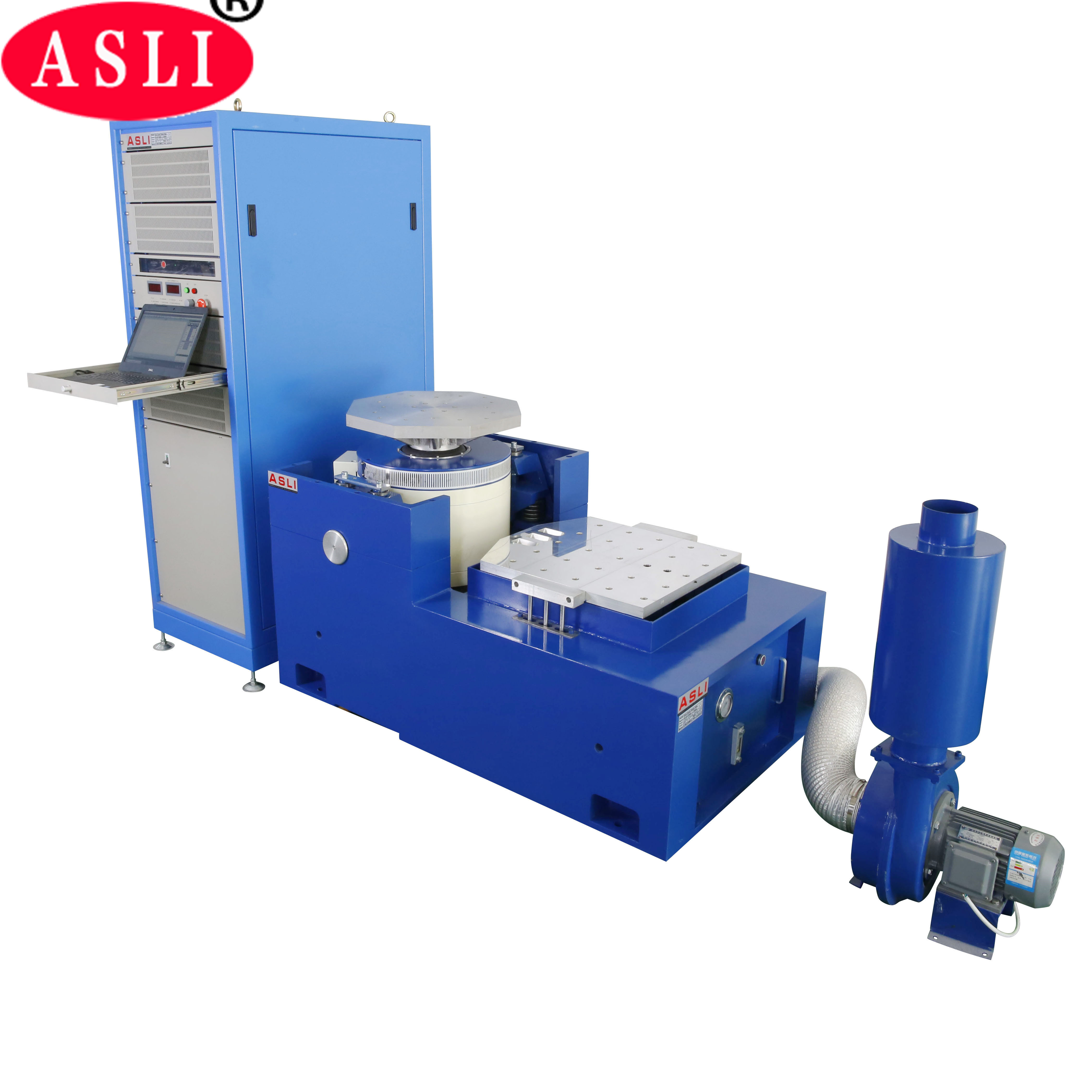

6KN इलेक्ट्रोडायनामिक कंपन परीक्षण मशीन ISTA मानक
Product Details
| साइन फोर्स: | 6000N | रफ़्तार: | 1.6 मीटर/एस |
|---|---|---|---|
| विस्थापन: | 25 मिमी | आवृत्ति: | 3 ~ 3500Hz |
| लोड करना: | 180 किलो | त्वरण: | 100 ग्राम |
| आर्मेचर: | 230 मिमी | ||
| प्रमुखता देना |
ISTA कंपन परीक्षण मशीन,6KN कंपन परीक्षण मशीन,ISTA इलेक्ट्रोडायनामिक कंपन मशीन |
||
Product Description
ऊर्जा की बचत करने वाला इलेक्ट्रोडायनामिक शेकर वाइब्रेटर ISTA मानकों को पूरा करने के लिए डिज़ाइन किया गया है।
यह उच्च आवृत्ति कंपन शेकर उन्नत आधुनिक प्रौद्योगिकियों को अपनाता है जिसमें एक दोहरी चुंबकीय सर्किट संरचना, स्व-जनित कंकाल क्रिया चक्र, हवाई समर्थन,रैखिक मार्गदर्शन के साथ रोलर असरयह एक्स, वाई और जेड तीन अक्षीय साइनसॉइडल कंपन परीक्षणों के साथ-साथ ब्रॉडबैंड यादृच्छिक कंपन परीक्षणों को पूरा करने में सक्षम है,शास्त्रीय (आधा-साइनस) पल्स और शॉक प्रतिक्रिया स्पेक्ट्रम परीक्षण के साथइसका व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
- रेटेड बलःसाइन बल 6000N; यादृच्छिक बल 6000N; झटका बल 12000N
- आवृत्ति सीमाः5 हर्ट्ज से 3500 हर्ट्ज तक फिक्स्ड फ्रिक्वेन्सी, आगे और पीछे झाड़ना, सीनस, यादृच्छिक, झटका
- स्वीप-फ्रीक्वेंसी मोडःरैखिक, लघुगणकीय, आगे-पीछे झांकना, निश्चित आवृत्ति
- स्वीप-फ्रीक्वेंसी समयः1 से 32767 तक
- स्वीप-फ्रीक्वेंसी समय:स्थिर आवृत्ति / एकल 1 ¢ 3600 मिनट; स्वीप-आवृत्ति वक्र प्रदर्शित किया जा सकता है
- अधिकतम त्वरण:1000 m/s2 (बिना भार के)
- अधिकतम भारः180 किलो
- अधिकतम विस्थापन:25 मिमी पीपी (बिना भार के), दोहरी चोटी
- प्रभाव विस्थापनः25 मिमी
- चलती कॉइल का वजनः6.5 किलो
- वाइब्रेशन दिशाएंःऊर्ध्वाधर
- कंपन तरंग:सीनस, यादृच्छिक, सदमे
- चलती कॉइल का व्यास:Φ230 मिमी
- कंपन प्रणाली के आयाम (मिमी):W850 × H750 × D550 मिमी
- कंपन प्रणाली वजनः590 किलोग्राम
- वाइब्रेशन जनरेटर 1 सेट
- वाइब्रेशन कंट्रोलर 1 सेट
- संचार कनेक्शन कक्ष ¥ 1 सेट
- डीए-6 पावर एम्पलीफायर 1 सेट
- उत्तेजना शक्ति 1 पीसी
- ड्राइवर सॉफ़्टवेयर 1 सेट
- शीतलन प्रणाली ₹ 1 सेट
- औद्योगिक कम्प्यूटर 1 सेट
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
मॉडल ईएस-6 इस उत्पाद सूची के लिए विशेष रूप से विन्यास है। अन्य मॉडल उच्च शक्ति और भार आवश्यकताओं के लिए उपलब्ध हैं।
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- कम चुंबकीय प्रवाह रिसाव के साथ दो-चुंबकीय सर्किट डिजाइन, कॉम्पैक्ट और तर्कसंगत संरचना।
- रॉकर रॉड रोलर बीयरिंगों के साथ सीधा और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास, मजबूत सनकी भार क्षमता प्रदान करते हैं।
- ट्र्यूनियन अलगाव नींव, सुविधाजनक मोबाइल स्थापना के साथ कंपन उपयोग के लिए समर्पित।
- चलती प्रणाली में उन्नत तकनीक गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- छोटे गुब्बारे प्रभाव के साथ स्थिर कठोरता और गतिशील कठोरता, कंपन तालिका असर क्षमता को बढ़ाना और कम आवृत्ति प्रदर्शन में सुधार।
