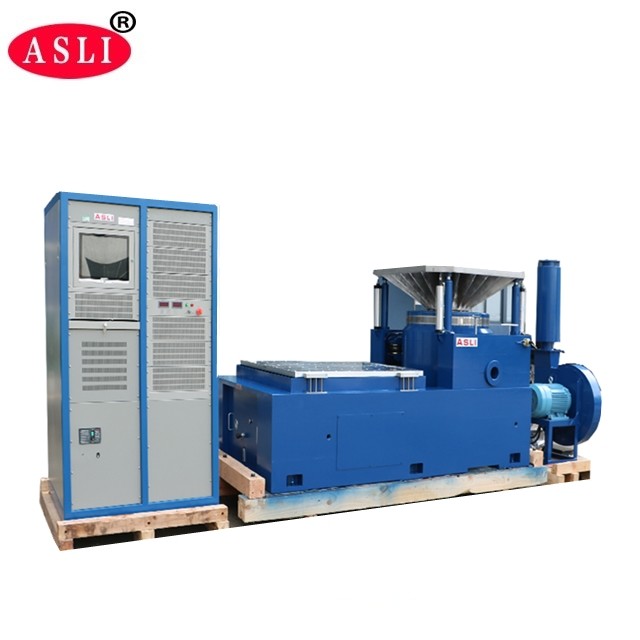

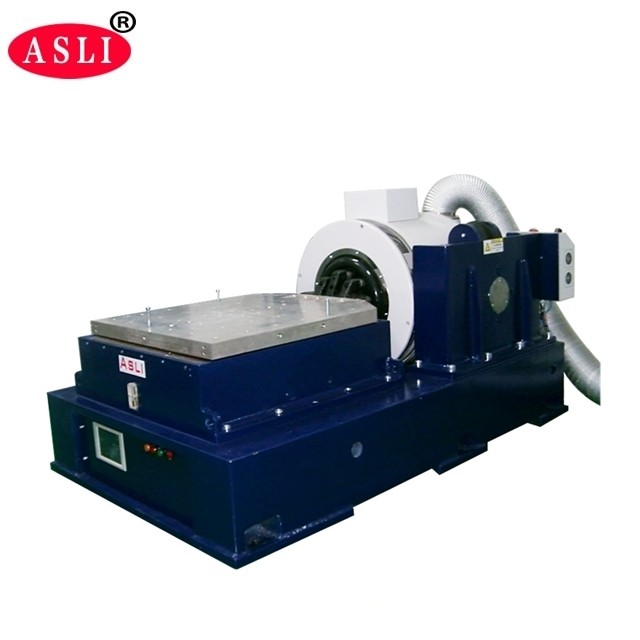

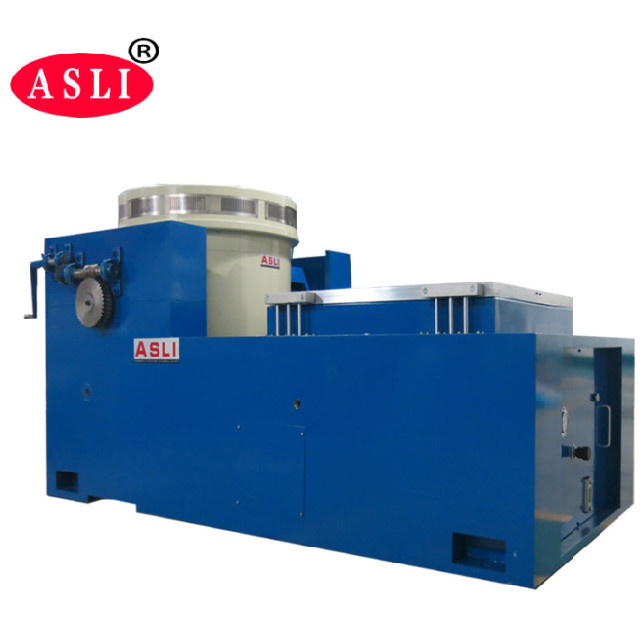

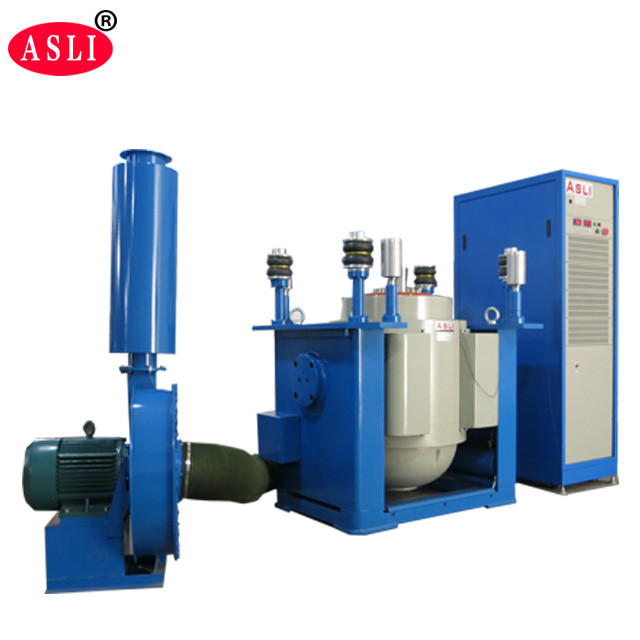

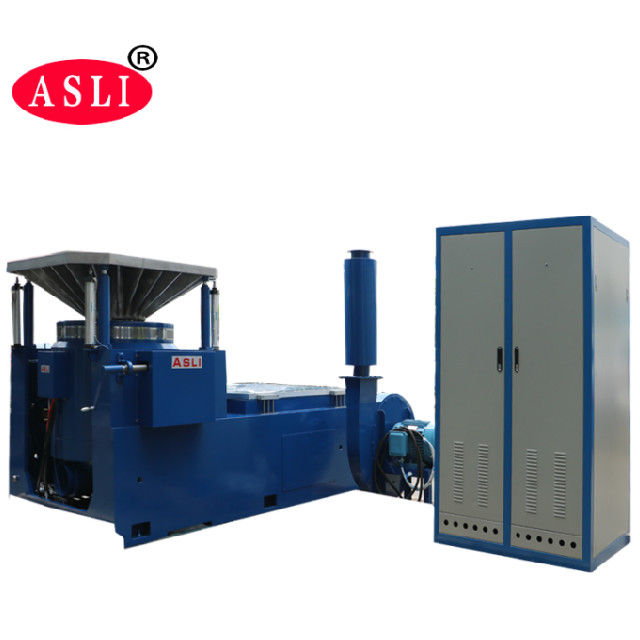

प्रयोगशाला के लिए 10000N 3000Hz मैकेनिकल शॉक मशीन
Product Details
| साइन बल: | 10000N | रफ़्तार: | 1.8 मी/से |
|---|---|---|---|
| विस्थापन: | 51 मिमी | आवृत्ति: | 3~3000 हर्ट्ज |
| लोड हो रहा है: | 270 किग्रा | त्वरण: | 100जी |
| आर्मेचर: | 240 मिमी | ||
| प्रमुखता देना |
10000N मैकेनिकल शॉक मशीन,3000Hz मैकेनिकल शॉक मशीन,3000Hz प्रयोगशाला परीक्षण मशीन |
||
Product Description
10000 एन 3000 हर्ट्ज मैकेनिकल शॉक मशीन ऑटो पार्ट्स परीक्षण और समग्र गुणवत्ता सत्यापन के लिए इंजीनियर एक पेशेवर ग्रेड कंपन तालिका है।एक उच्च आवृत्ति कंपन शेकर मंच पर बनाया, यह मांग वाले प्रयोगशाला वातावरण के लिए सटीक, दोहराए जाने योग्य परिणाम प्रदान करता है।
उच्च आवृत्ति कंपन शेकर उन्नत आधुनिक प्रौद्योगिकियों को अपनाता है जिसमें एक दोहरी चुंबकीय सर्किट संरचना, स्व-जनित कंकाल क्रिया चक्र, हवाई समर्थन,रैखिक मार्गदर्शन के साथ रोलर असरयह एक्स, वाई और जेड तीन अक्षीय साइनसॉइडल कंपन परीक्षण, ब्रॉडबैंड यादृच्छिक कंपन परीक्षण, और शास्त्रीय (अर्ध-सिनस) पल्स और सदमे प्रतिक्रिया स्पेक्ट्रम परीक्षण करता है।
इसका व्यापक रूप से राष्ट्रीय रक्षा, हथियार, विमानन, एयरोस्पेस, संचार, इलेक्ट्रॉनिक्स, विद्युत उपकरण और घरेलू उपकरण उद्योगों में उपयोग किया जाता है।
- दोहरी चुंबकीय सर्किट संरचना उच्च चुंबकीय क्षेत्र तीव्रता सुनिश्चित करती है और प्रवाह लीक को कम करती है; एक विशेष डीगॉसिंग संरचना प्रवाह लीक को 1 एमटी से कम तक कम करती है।
- यू-प्रकार के स्प्रिंग्स, रोलर्स और रैखिक बीयरिंगों से भटकने वाले भारों के प्रति मजबूत प्रतिरोध मिलता है।
- वाइब्रेशन से बचाने के लिए एयर स्प्रिंग्स का प्रयोग किया जाता है, जिससे सिस्टम बिना किसी विशेष नींव के भारी भार के तहत भी स्थिर रूप से काम कर सकता है।
- विद्युत नेटवर्क सुरक्षा में अति-तापीय, अति-भार, अति-वर्तमान, अति-भोल्टेज और अति-विस्थापन स्थितियां शामिल हैं।और चरण हानि संरक्षणड्राइव शक्ति संरक्षण में धारा-सीमित, नरम-स्टार्ट, अति-तापमान, शॉर्ट-सर्किट और मॉड्यूल दोष सुरक्षा शामिल है।
- सीनस, रैंडम और प्रभाव पर्यावरण परीक्षणों का समर्थन करता है।
- वोल्टेज में उतार-चढ़ाव के लिए कम संवेदनशीलता ±10% के भीतर स्वीकार्य है।
- कम ग्राउंडिंग प्रतिरोध की आवश्यकता ¥ ≤4Ω स्वीकार्य है।
- उच्च विश्वसनीयता, विशेष रूप से लंबे समय तक चलने के लिए उपयुक्त है।
- नामित बलः साइन बल 10000N; यादृच्छिक बल 10000N; झटका बल 20000N
- आवृत्ति रेंजः 3 हर्ट्ज से 3000 हर्ट्ज ️ स्थिर आवृत्ति, आगे और पीछे स्वीप, साइन, यादृच्छिक, सदमे
- स्वीप-फ्रीक्वेंसी मोडः रैखिक, लघुगणकीय, आगे और पीछे स्वीप, निश्चित आवृत्ति
- स्वीप-फ्रीक्वेंसी टाइम्सः 1 से 32767
- स्वीप-फ्रीक्वेंसी समयः फिक्स्ड फ्रीक्वेंसी / सिंगल 1~3600 मिनट; स्वीप-फ्रीक्वेंसी वक्र प्रदर्शित किए जा सकते हैं
- अधिकतम त्वरणः 1000 मीटर/सेकंड (बिना भार के)
- अधिकतम गति: 1.8 मीटर/सेकंड
- अधिकतम विस्थापनः 51 मिमी पीपी (बिना भार के), दोहरी चोटी
- प्रभाव विस्थापनः 51 मिमी
- चलती कॉइल का वजनः 14 किलोग्राम
- कंपन तरंगः सीनस, यादृच्छिक, झटका
- चलती कॉइल का व्यास: Φ240 मिमी
- कंपन प्रणाली आयाम: W1060 × H750 × D845 मिमी
- कंपन प्रणाली वजनः 960 किलोग्राम
- इसमें 600 mm × 600 mm ऊर्ध्वाधर विस्तारक और 600 mm × 600 mm क्षैतिज स्लिप टेबल शामिल है
| मॉडल | नामित सीनस बल (एन) | नामित यादृच्छिक बल (एन) | आवृत्ति सीमा (हर्ट्ज) | नामित त्वरण (m/s2) | नामित गति (m/s) | नामित विस्थापन (पी-पी) मिमी | अधिकतम भार (किलो) | चलती कॉइल (किग्रा) | चलती कॉइल का आयाम (मिमी) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | ३५०० | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | ३५०० | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | ३३००० | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | ३३००० | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ₹2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- वाइब्रेशन जनरेटर 1 सेट
- वाइब्रेशन कंट्रोलर 1 सेट
- संचार कनेक्शन कक्ष ¥ 1 सेट
- डीए-10 पावर एम्पलीफायर 1 सेट
- उत्तेजना शक्ति 1 पीसी
- ड्राइवर सॉफ़्टवेयर 1 सेट
- शीतलन प्रणाली ₹ 1 सेट
- औद्योगिक कम्प्यूटर 1 सेट
- रंगीन प्रिंटर 1 सेट (वैकल्पिक)
- त्वरण संवेदक (आउटपुट लाइन सहित) 1 पीसी
- वाइब्रेशन फिक्स्चर 1 सेट (परीक्षण नमूना के अनुसार वैकल्पिक)
कंपन नियंत्रक हमारी कंपनी का नवीनतम डिजाइन है, जो एक अंतरराष्ट्रीय स्तर पर उन्नत वितरित प्रणाली वास्तुकला को अपनाता है।इसका मूल टीआई से नवीनतम टीएमएस 320 श्रृंखला 32-बिट फ्लोटिंग-पॉइंट हाई-स्पीड प्रोसेसर है. परीक्षण रिपोर्ट स्वचालित रूप से वर्ड प्रारूप में उत्पन्न होती है. परीक्षण के दौरान या बाद में, रिपोर्ट को संपादित किया जा सकता है और फिर स्वचालित रूप से या मैन्युअल रूप से उत्पन्न किया जा सकता है.
- उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
- कम चुंबकीय प्रवाह रिसाव के साथ दो-चुंबकीय सर्किट डिजाइन, कॉम्पैक्ट और तर्कसंगत संरचना।
- उच्च विकेंद्री भार क्षमता के लिए सीधा और आयात उन्मुख समग्र शरीर कठोरता अभिविन्यास के साथ रॉकर रॉड रोलर बीयरिंग।
- सुविधाजनक मोबाइल स्थापना के साथ हार्मोन उपयोग के लिए समर्पित ट्रूनियन अलगाव नींव।
- उन्नत प्रौद्योगिकी की चलती-चलन प्रणाली गतिशील चक्र की उच्च विश्वसनीयता सुनिश्चित करती है।
- नयी नलिका डिजाइन शीतलन प्रभाव को बढ़ाता है।
- असर छोटे गुब्बारे की स्थैतिक कठोरता और गतिशील कठोरता कंपन तालिका असर क्षमता को बढ़ाता है और कम आवृत्ति प्रदर्शन में सुधार।
Product Highlights
प्रयोगशाला परीक्षण के लिए 10000N 3000Hz मैकेनिकल शॉक मशीन। सुविधाएँ 240 मिमी आर्मेचर, 270 किग्रा भार, 100 ग्राम त्वरण, 51 मिमी विस्थापन। डबल चुंबकीय सर्किट स्थायित्व और दक्षता सुनिश्चित करता है। ऑटो पार्ट्स, एयरोस्पेस, इलेक्ट्रॉनिक्स के लिए आदर्श। कस्टम फिक्स्चर उपलब्ध हैं.
