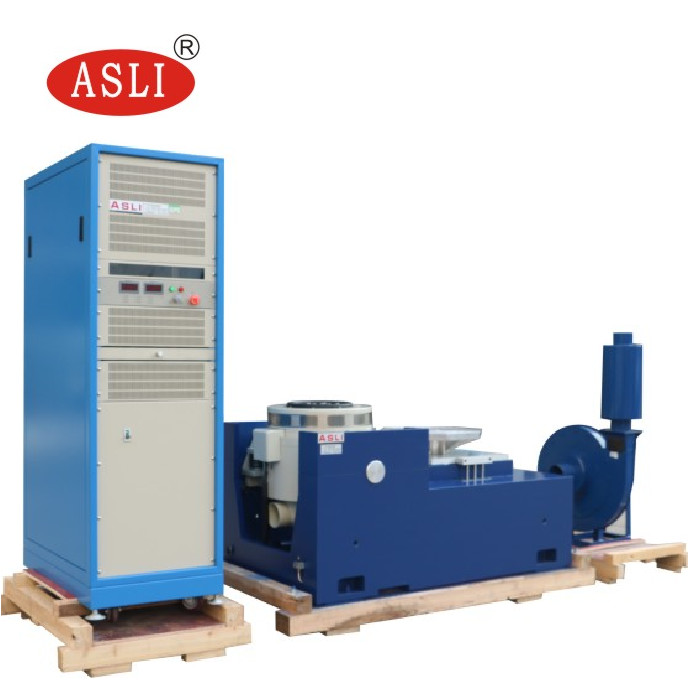

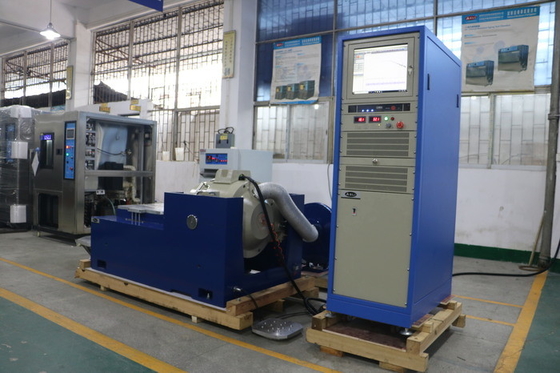

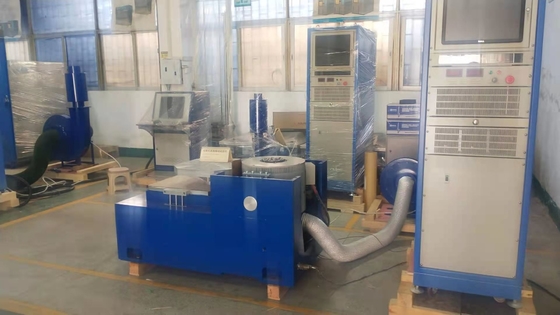

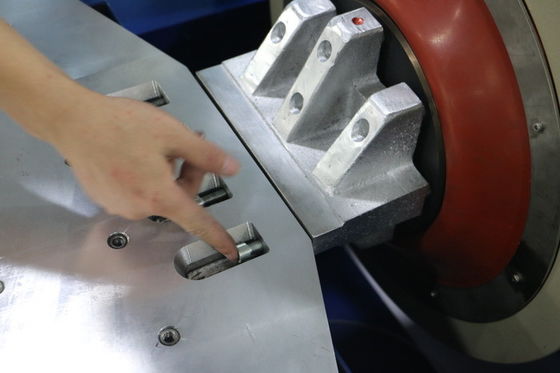

XYZ तीन अक्ष उच्च आवृत्ति विद्युत गतिज कंपन परीक्षण बेंच
इलेक्ट्रो-डायनामिक कंपन शेकर पैकिंग और परिवहन सिमुलेशन, यांत्रिक सदमे, मिशन प्रोफाइल और किसी अन्य वास्तविक दुनिया की स्थिति सिमुलेशन के लिए एक परीक्षण मंच प्रदान करता है।सबसे उन्नत नियंत्रक का उपयोग करना, बंद-लूप प्रणाली इलेक्ट्रॉनिक्स, ऑटोमोटिव, एयरोस्पेस, विमानन आदि जैसे उद्योगों के उत्पादों पर वास्तविक दुनिया के कंपन स्थितियों को सटीक रूप से पुनः पेश कर सकती है।
कंपन प्रणाली के तकनीकी मापदंड
| पद | विवरण | |
|
बल (अधिकतम) |
सीन | 600 किलोग्राम.फ़ पीक |
| यादृच्छिक | 600किलोग्राम | |
| झटका | 600 किलोग्राम.फ़ पीक | |
| आवृत्ति सीमा | 5~3500 हर्ट्ज | |
| अधिकतम विस्थापन | (पीक से पीक) 51 मिमी | |
| अधिकतम गति | 1.8m/s | |
| अधिकतम त्वरण | 100G (980 m/s2) बिना लोड के | |
| कंपन दिशा | ऊर्ध्वाधर और क्षैतिज | |
| आर्मचर डायमीटर | 200मिमी | |
| प्रभावी कवच द्रव्यमान | 6 किलो | |
| टेबल स्क्रू | 17×एम10 | |
| मैक्स.पेलोड | 30ठीक हैघ | |
| चुंबकीय रिसाव | <10 गाउस | |
| अक्षीय कंपन पृथक्करण आवृत्ति | 2.5 हर्ट्ज | |
| अनुमेय विलक्षण क्षण | > 300 एन.एम. | |
| आयाम | 1200 मिमी*790 मिमी*840 मिमी (हेड एक्सपेंडर को बाहर रखा गया है) | |
| वजन | 1600 किलोग्राम (स्लिप टेबल को छोड़कर) | |
विशेषताएं:
1उच्च चरण अक्षीय अनुनाद आवृत्ति के साथ अच्छी तरह से डिजाइन गतिशील सर्कल कंकाल।
2दो-चुंबकीय सर्किट, चुंबकीय प्रवाह रिसाव कम, कॉम्पैक्ट संरचना और तर्कसंगत।
3रॉकर रॉड रोलर बीयरिंग सीधे और आयात उन्मुख कम्पोजिट बॉडी कठोरता अभिविन्यास, सनकी भार क्षमता।
4. ट्र्यूनियन आइसोलेशन फाउंडेशन हार्मोन उपयोग के लिए समर्पित, मोबाइल सुविधा की स्थापना।
5उन्नत प्रौद्योगिकी प्रणाली के चारों ओर चलती है ताकि उच्च विश्वसनीयता का गतिशील चक्र सुनिश्चित हो सके।

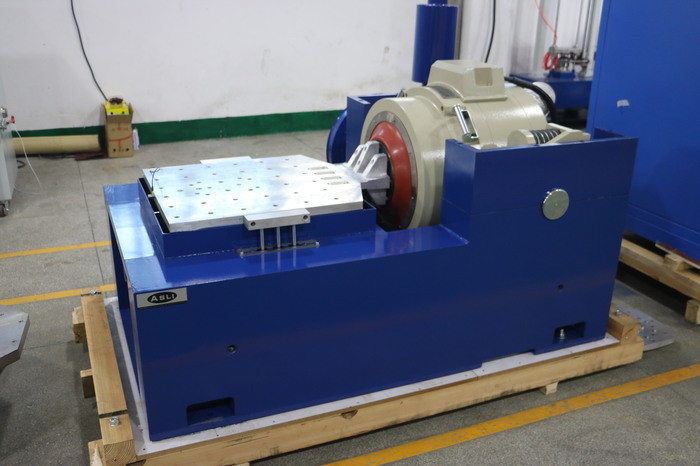

क्षैतिज विस्तारक के तकनीकी मापदंडः
| मॉडल | बेंच का आकार (मिमी) | आवृत्ति सीमा (हर्ट्ज) | चलती भागों का वजन (किलो) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
५-१००० 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
